Не рисуйте пожалуйста такие схемки. Учитесь сразу в нормальные принципиальные схемы. Это не сложно. Правда. То что выше это максимум для школьников в начале пути
Так фитцриг умеет в принципиальные это конвертировать
Alexey D.
Indr1x
А в чем смысл то такой прокладки?
Indr1x
С такой трактовкой пожалуй соглашусь )
Resident
Всем доброго дня
Resident
Кто нибудь pic16 шил через VSCode?
Resident
В platformio только с пик32 работает =(
romanetz
А под них gcc слепили уже?
romanetz
Емнип, пик16 с sdcc только работает
romanetz
И свои, hi-tech picc и вроде ещё какой-то портировали
Dmitry
я тоже так подумал... но гугл дал ссылку на халяву. 😁
Поделитесь ссылкой, та которая на халяву.
Mr. Gray
Aleksandr
Будут на али? Или в россии кто-то собирается?
Все мое производство в РФ.
Эта пресс форма в плане, к концу мая будет, наверно.
Mr. Gray
Все мое производство в РФ.
Эта пресс форма в плане, к концу мая будет, наверно.
Отлично. Я бы закупил н-цать штук
Vladislav
Поделитесь ссылкой, та которая на халяву.
https://xn--90abhbolvbbfgb9aje4m.xn--p1ai/%D0%B3%D1%80%D0%B0%D1%84%D0%B8%D0%BA%D0%B0/%D1%81%D0%B0%D0%BF%D1%80/fritzing-%D1%80%D0%B0%D0%B7%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D0%BA%D0%B0-%D0%B0%D0%BF%D0%BF%D0%B0%D1%80%D0%B0%D1%82%D0%BD%D1%8B%D1%85-%D1%81%D1%80%D0%B5%D0%B4%D1%81%D1%82%D0%B2.html
romanetz
а я в easyeda рисую
romanetz
потом экспортирую в альтиум если надо
Andy
для хобби наверное проще diptrace использовать, меньше возможностей чем в альтум, но и освоить легче.
alexander
Самое простое для хобби - sprint layout.
Алексей
А мне орёл нравится
alexander
Мне хватает для обвязки esp
Andy
Самое простое для хобби - sprint layout.
ну фиг его знает, больно он сильно отличается от устоявштхся традиций в отрасли даже для хобби
romanetz
спринт - не то, там сквозного проектирования нету
alexander
признаю, поэтому нужно расти..
romanetz
я раньше спринтом что-то делал немного, но easyeda реально проще
romanetz
нужен только браузер
romanetz
от схемы к плате - норм, и библиотек вагон
romanetz
пока там DDR какую нибудь на 300+ МГц не рисуешь с контролем волновых сопротивлений и длины на шести слоях - её достаточно
Aleksandr

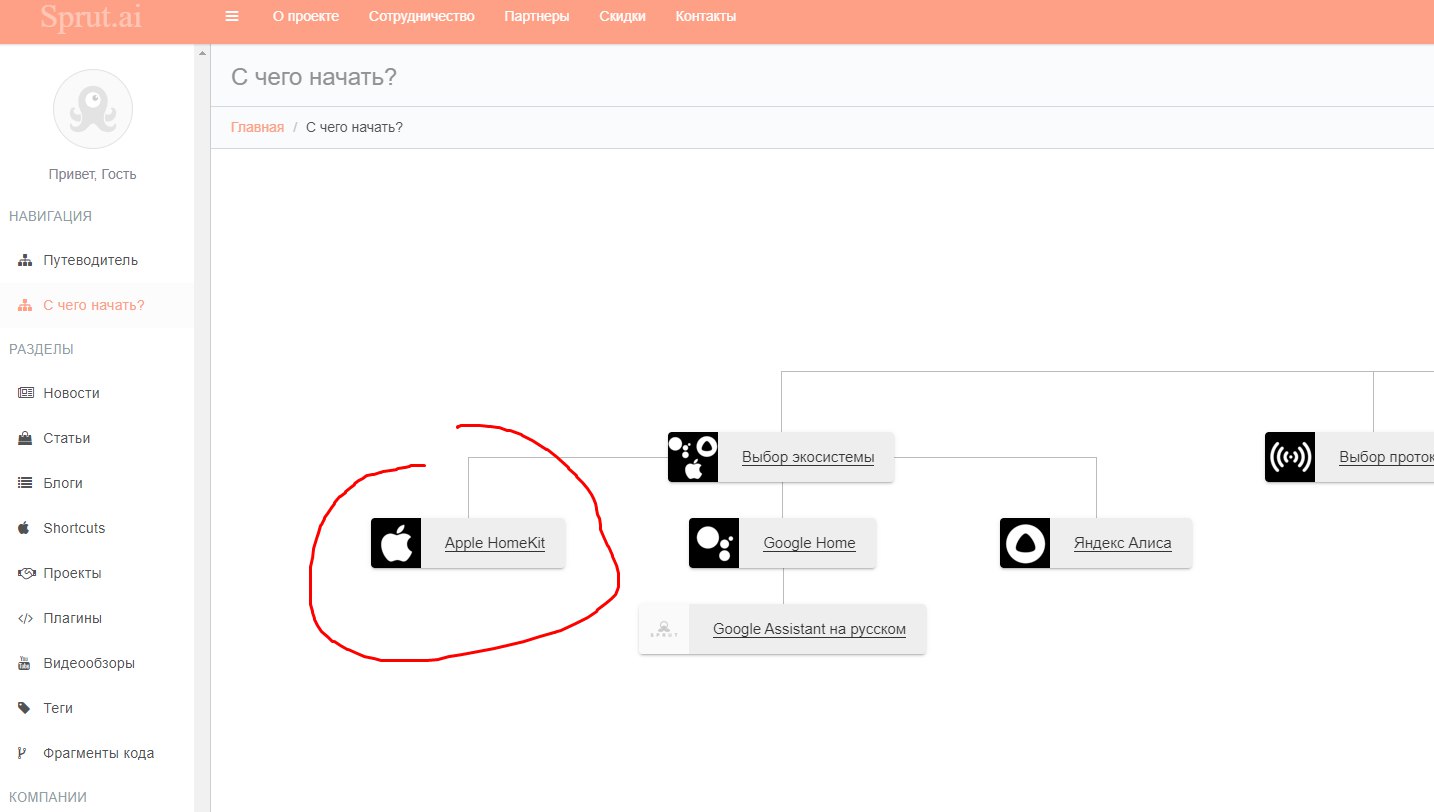

https://sprut.ai/client/article/1809
Mr. Gray
я раньше спринтом что-то делал немного, но easyeda реально проще
Он удобен тем, что там есть модели любого радиоэлемента. Но вот чего не хватает, так это подсветки связей в трассировщике.
Я в итоге вернулся на диптрейс. Если нет корпуса, беру модель из easyeda и по размерам рисую ее в дитптрейс 🤣
Алексей
Imperator
Aleksandr
Aleksandr
Imperator
а что-то кроме Majordomo можете посоветовать как полноценную систему управления ?
Алексей
А чем домотикз плох?
Алексей
Я года два пользую - доволен
𝘂𝘅𝗻𝗮𝗺𝗲
https://openhab.org/
мне опенхаб больше всех понравился, простой в установке, достаточно популярный, нормально настраиваемый
ㅤ
мне опенхаб больше всех понравился, простой в установке, достаточно популярный, нормально настраиваемый
модулей много. Сейчас они активно обсуждают ремастеринг панелей управления полностью хотят переделать, плюс безопасность улучшить.
ㅤ
а да еще забыл https://nodered.org/
Imperator
Спасибо! Буду изучать - определюсь с выбором.
Evgheni
если хочется кодить то https://iot.mozilla.org/
𝘂𝘅𝗻𝗮𝗺𝗲
Слушайте, я правильно понимаю что чтобы подключить pnp транзистор к ардуине, чтобы управлять электродвигателем - нужно подключать перед ним ещё npn транзистор, т.к. ардуина может выдавать только плюсовой сигнал, а не минусовой, которого требует pnp?
𝘂𝘅𝗻𝗮𝗺𝗲
всё-таки я пока отказался от драйвера, с ним всё просто, получилось, пробую на транзисторах реализовать :)
𝘂𝘅𝗻𝗮𝗺𝗲
а
𝘂𝘅𝗻𝗮𝗺𝗲
𝘂𝘅𝗻𝗮𝗺𝗲

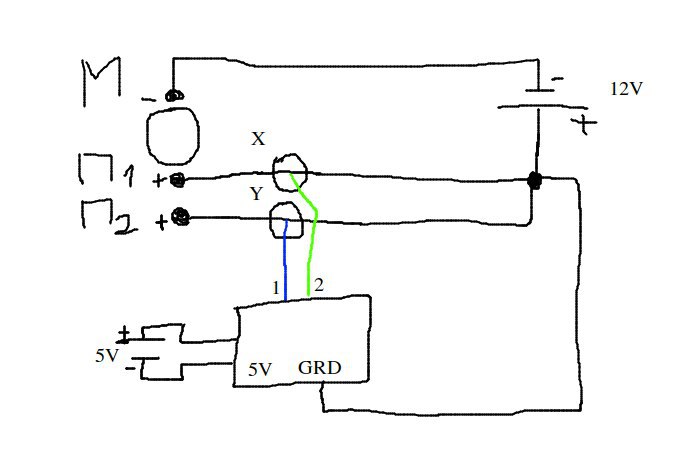

транзисторы (X и Y) в данном случае должны быть PNP типа, верно?
𝘂𝘅𝗻𝗮𝗺𝗲
и когда я НЕ подаю питание на 1 и 2 пин - ток должен протекать от источника 12В до мотора, а когда подаю питание - ток НЕ протекает, так?
𝘂𝘅𝗻𝗮𝗺𝗲
биполярные транзисторы если что
Василий
+ мотора подключи на прямую а землю коммутируй NPN транзистором
Василий
в базу резистор ~~1к
𝘂𝘅𝗻𝗮𝗺𝗲
и там нельзя поменять полярность, устройство мотора не то
Василий
у мотора два плюса ?
𝘂𝘅𝗻𝗮𝗺𝗲
это шаровой кран с электроприводом
Василий
а минус типа общий ?
𝘂𝘅𝗻𝗮𝗺𝗲
там внутри мозги небольшие есть, не так просто полярность поменять
𝘂𝘅𝗻𝗮𝗺𝗲
минус общий
Василий
понял
𝘂𝘅𝗻𝗮𝗺𝗲
ща попробую ради интереса поменять плюс и минус местами
Василий
вдруг сгорит
𝘂𝘅𝗻𝗮𝗺𝗲
0 реакции, но не сгорел)
𝘂𝘅𝗻𝗮𝗺𝗲
блин вроде простая задача, но что-то уже который день туплю
Василий
тогда - ДА - вот так
http://geekmatic.in.ua/image/catalog/articles/arduino/arduino_motor_control8.jpg
Василий
если питание превышает +5в и надо коммутировать плюс
𝘂𝘅𝗻𝗮𝗺𝗲
тогда - ДА - вот так
http://geekmatic.in.ua/image/catalog/articles/arduino/arduino_motor_control8.jpg
тут pnp + npn? супер, вроде всё ясно, ща попробую
