приблизительно - что бы не лезть глубже, где есть емкости затворов, время рассаывания эммисии и сквозные токи, и dead time
не, ёмкость пофиг, на двигатель не влияет, там счёт на секунды а не на микросекунды, туда же и время рассасывания. А сквозные токи - это то что транзистор в обратную подаёт когда его внутренний диод пробьёт? Если да - то тоже поф
𝘂𝘅𝗻𝗮𝗺𝗲
Василий
нет, это не про это
Dmitry
не, ёмкость пофиг, на двигатель не влияет, там счёт на секунды а не на микросекунды, туда же и время рассасывания. А сквозные токи - это то что транзистор в обратную подаёт когда его внутренний диод пробьёт? Если да - то тоже поф
http://easyelectronics.ru/upravlenie-moshhnoj-nagruzkoj-postoyannogo-toka-chast-3.html вот тут очень доходчиво расписано управление ими.
𝘂𝘅𝗻𝗮𝗺𝗲
𝘂𝘅𝗻𝗮𝗺𝗲
уже читаю
𝘂𝘅𝗻𝗮𝗺𝗲
𝘂𝘅𝗻𝗮𝗺𝗲
ага, то есть я тут ошибся, в P канальном на затвор нужно подавать минус, а минус через транзистор будет "проходить" и "выходить" (то есть образовывать замкнутый контур) через ногу истока
вернее в обратную сторону, ток будет идти в исток и выходить через затвор. Но ведь если я таким образом подам высокое напряжение которое через транз уйдёт на затвор а от затвора в ардуину - ардуина сгорит, разве нет?
romanetz
полевик просто не закроется
𝘂𝘅𝗻𝗮𝗺𝗲
как не закроется, он же закрыт был изначально
𝘂𝘅𝗻𝗮𝗺𝗲
вот поэтому я и хотел скайп >_<
romanetz
если он питается от +12, а ардуина - от +5, а минус источника питания -общий, на затворе полевика будет -7 или -12, в зависимости от логического уровня на выходе ардуины
romanetz
12-5=7...
romanetz
а знак - потому, что общим проводом для полевика обычно является исток
Semyon
Кто-нибудь делал управление двигателем из arduino через mosfet так чтобы можно было менять направление двигателя? Подскажите плз схему подключения без лишних деталей
Была мысль сделать на 2 реле и мосфете, мосфетом шим задавать и отключать питание в момент переключения реле, чтобы контакты не подгорали.
UPD: это для мощных двигателей, если что, попытка сэкономить.
𝘂𝘅𝗻𝗮𝗺𝗲
короче пришёл к выводу что лучше купить драйвер для всего этого, что-то типа ULN2004AN (посмотрел, у меня моток около 200мА берёт)
Ihor
а может vue для IOT тогда заюзать? Есть мысли по этому фреймворку?
он большой, 80КБ без Vuex и Router
рекомендую взять Preact, маленькая React'о подобная библиотека, всего пару КБ и роутер из коробки
с помощью вебпак можно запаковать в один index.html файл (если канешно нет картинок и т.д) и юзать
Василий
короче пришёл к выводу что лучше купить драйвер для всего этого, что-то типа ULN2004AN (посмотрел, у меня моток около 200мА берёт)
ну так сразу и предлагал ))))
запас по току бери в раз 5-10 больше
пусковые токи - где то во сколько раз больше
ну и конечно ULN2004AN - для H моста - не пойдет
Sandip
https://youtu.be/G1SlsWI_TyI
Василий
а если крутануть оооочень быстро?
сработает?
Василий
судя по коду - то будут пропуски
Василий
но для менюшек - пойдет
Василий
за пример - спасибо
енот
Здравствуйте
у меня есть PL2303 usb ttl кабель, но у него не промаркированы выходы
есть белый, черный, зеленый и красный шнурки
и есть esp32 cam без своего интерфейса.
подскажите, как мне его прошить?
Pavel
Здравствуйте
у меня есть PL2303 usb ttl кабель, но у него не промаркированы выходы
есть белый, черный, зеленый и красный шнурки
и есть esp32 cam без своего интерфейса.
подскажите, как мне его прошить?
Два питания, два - тх или рх
Мультиметром проверь . Черный и красный будут питание, остальные тх или рх. Установи на комп терминал, замкни тх и рх, отправь что-то в ком порт, если придёт обратно, то все верно определил. Ну а прошить есть две попытки.
енот
пинауты я вроде нашёл, помогите с ошибкой компиляции примера, пожалуйста
Traceback (most recent call last):
File "/home/chemax/.arduino15/packages/esp32/tools/esptool_py/2.6.1/esptool.py", line 37, in <module>
import serial
ImportError: No module named serial
Несколько библиотек найдено для "WiFi.h"
Используется: /home/chemax/.arduino15/packages/esp32/hardware/esp32/1.0.4/libraries/WiFi
Не используется: /home/chemax/Загрузки/arduino-1.8.10/libraries/WiFi
Не используется: /home/chemax/Arduino/libraries/WiFi
exit status 1
Ошибка компиляции для платы ESP32 Wrover Module
енот
Это питоновской зависимостине хватает какой-то?
енот
я установил модуль serial через pip3, почему-то ошибка не ушла
енот
вероятно, есптулс на втором питоне?
енот
уже поднадоел этот геморрой с двумя питонами, если честно
енот
Traceback (most recent call last):
File "/home/chemax/.arduino15/packages/esp32/tools/esptool_py/2.6.1/esptool.py", line 52, in <module>
See https://github.com/espressif/esptool/issues/269#issuecomment-385298196 for discussion of the underlying issue(s).""")
ImportError:
esptool.py depends on pyserial, but there is a conflict with a currently installed package named 'serial'.
You may be able to work around this by 'pip uninstall serial; pip install pyserial' but this may break other installed Python software that depends on 'serial'.
There is no good fix for this right now, apart from configuring virtualenvs. See https://github.com/espressif/esptool/issues/269#issuecomment-385298196 for discussion of the underlying issue(s).
Несколько библиотек найдено для "WiFi.h"
Используется: /home/chemax/.arduino15/packages/esp32/hardware/esp32/1.0.4/libraries/WiFi
Не используется: /home/chemax/Загрузки/arduino-1.8.10/libraries/WiFi
Не используется: /home/chemax/Arduino/libraries/WiFi
exit status 1
Ошибка компиляции для платы ESP32 Wrover Module.
ладно, хоть написали как пофиксить это
pip uninstall serial; pip install pyserial
енот
он и третий раз закинул невод, сволочь.
Скетч использует 2100647 байт (160%) памяти устройства. Всего доступно 1310720 байт.
Глобальные переменные используют 53552 байт (16%) динамической памяти, оставляя 274128 байт для локальных переменных. Максимум: 327680 байт.
Скетч слишком большой; прочитайте http://www.arduino.cc/en/Guide/Troubleshooting#size
Ошибка компиляции для платы ESP32 Wrover Module.
С этим то что сделать?
енот
ещё и перемычку ему
енот
так, не коннектится. перемычку сделал, может с тх\рх ошибся
енот
Шьется, спасибо, вы очень помогли.
Alexandre
короче пришёл к выводу что лучше купить драйвер для всего этого, что-то типа ULN2004AN (посмотрел, у меня моток около 200мА берёт)
Не, ULN это нижние ключи, а тебе нужен high side, например udn2981
Dar
@romanetz_rus у есп там новый чип есть. С полноценным юсб. Но с какими то ограничениями (Ти ли без вайфая, то ли без блютуса, то ли с одним ядром)
Мне чисто для режима мониторинга (без инъекций)
hostmit

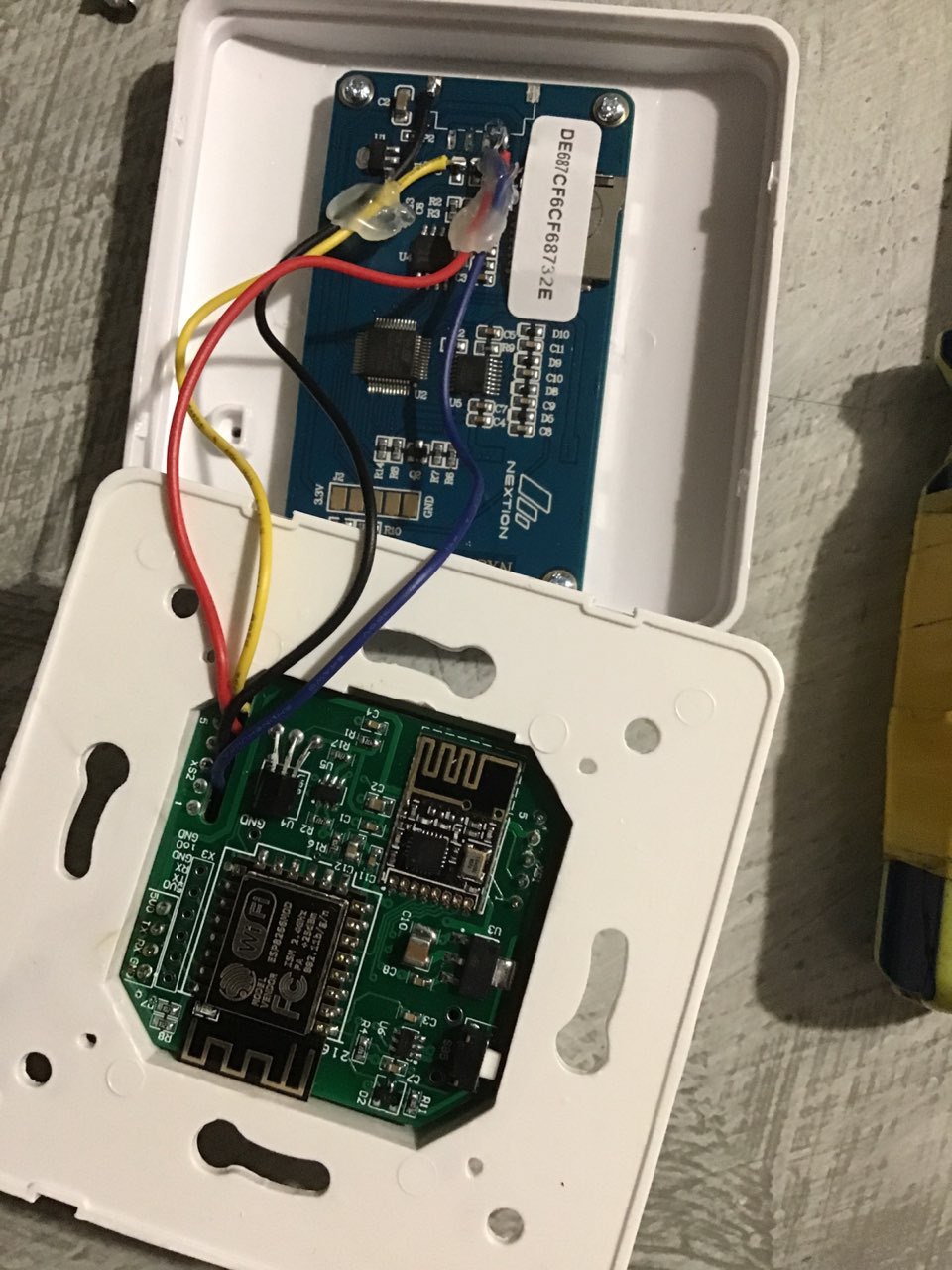

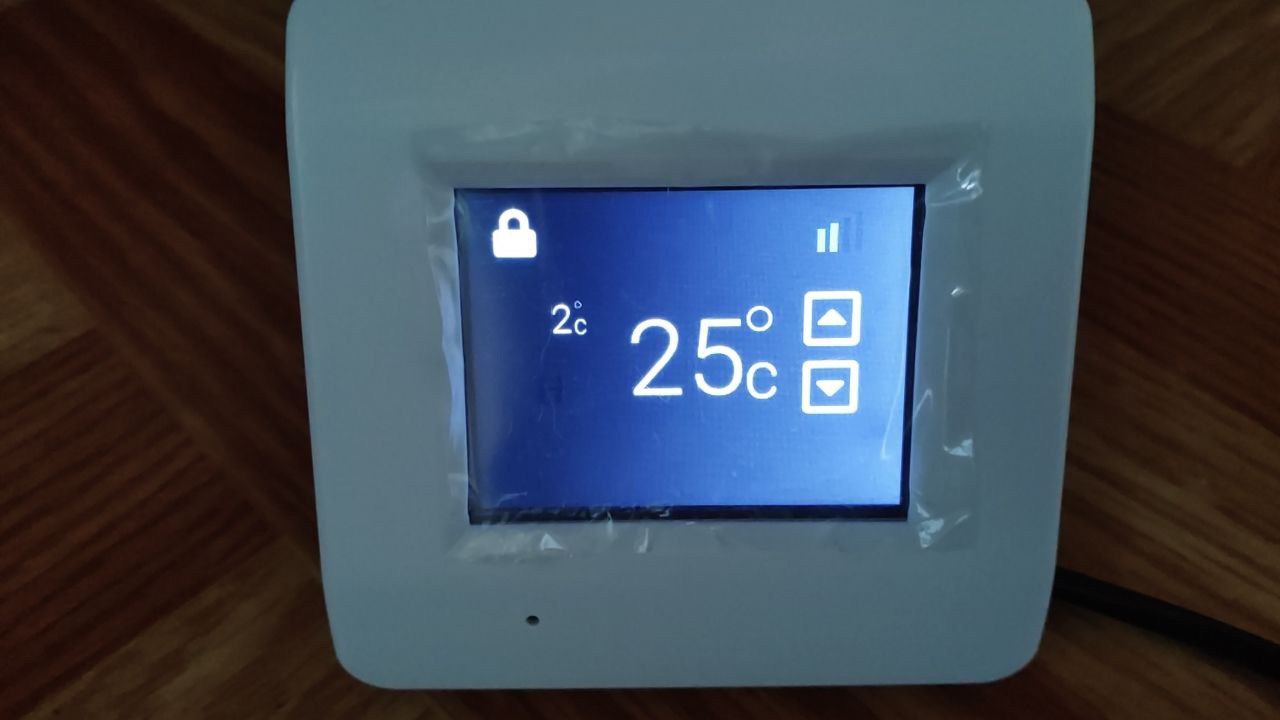

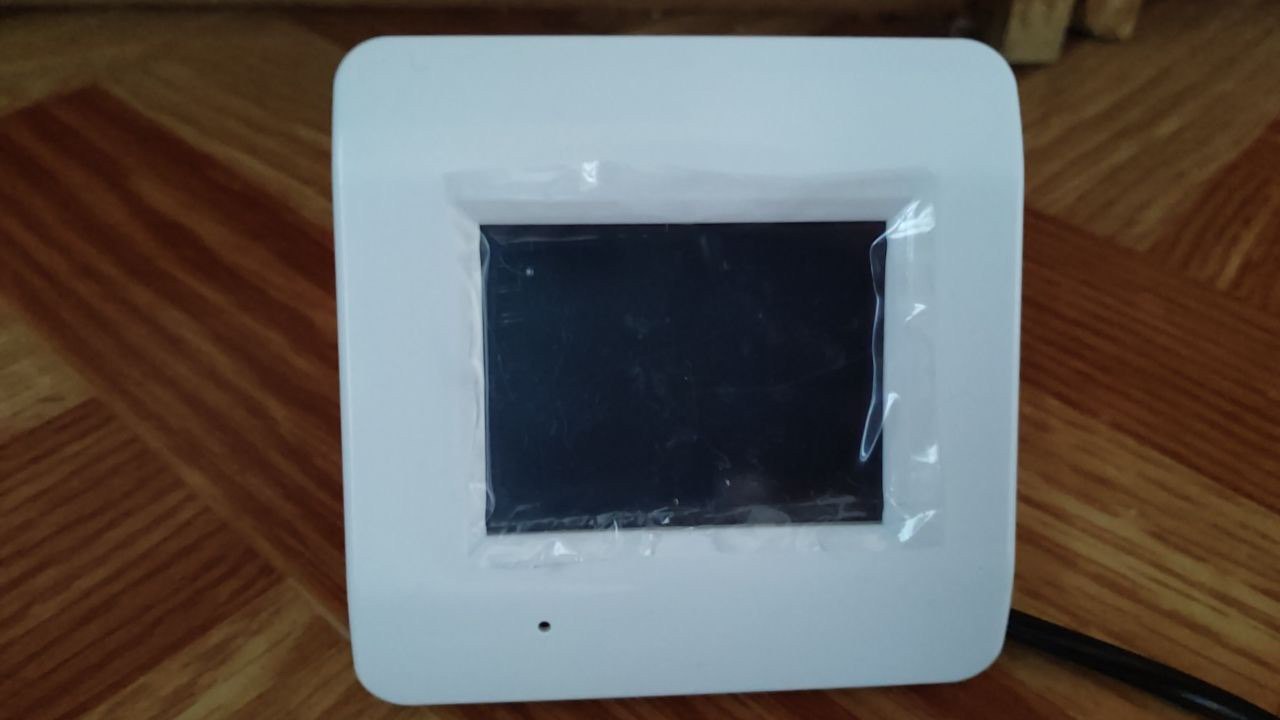

Товарищи, а есть термостаты на ЕСП в красивых корпусах? Чтобы была возможность свою прошивку или API.
hostmit
Кул. Где купить что стоит?
hostmit
Ну капец если это коммерция где даташит или бриф?
Aleksandr
Есть апи. Его достаточно
Да и штатная прошивка работает с большинством датчиков температуры как аналоговых так и ds18 поддерживает.
Плюс apple home kit нативный и mqtt в штатной прошивке
Aleksandr
Ну а если нужен даташит, то это не проблема, все есть в открытом доступе
Aleksandr
Ну капец если это коммерция где даташит или бриф?
Я выкладывал статью на хабре
Там даташит есть
hostmit
Можно ссыль на хабр?
Alexandre
нижний это что значит?
Вопрос в том, что коммутирует транзистор. Он может отключать от нагрузки землю (n-mosfet, npn-транзистор) или питание. В приложении к мостовой схеме, есть верхний ключ, есть нижний. Верхний "подает на выход плюс", нижний "подает минус". К первому присоединяется нагрузка, подключенная вторым концом к земле. Ко второму нагрузка присоединена к питанию и второй конец коммутируется.
Dmitry
hostmit
Экран нужен.
Aleksandr
Можно ссыль на хабр?

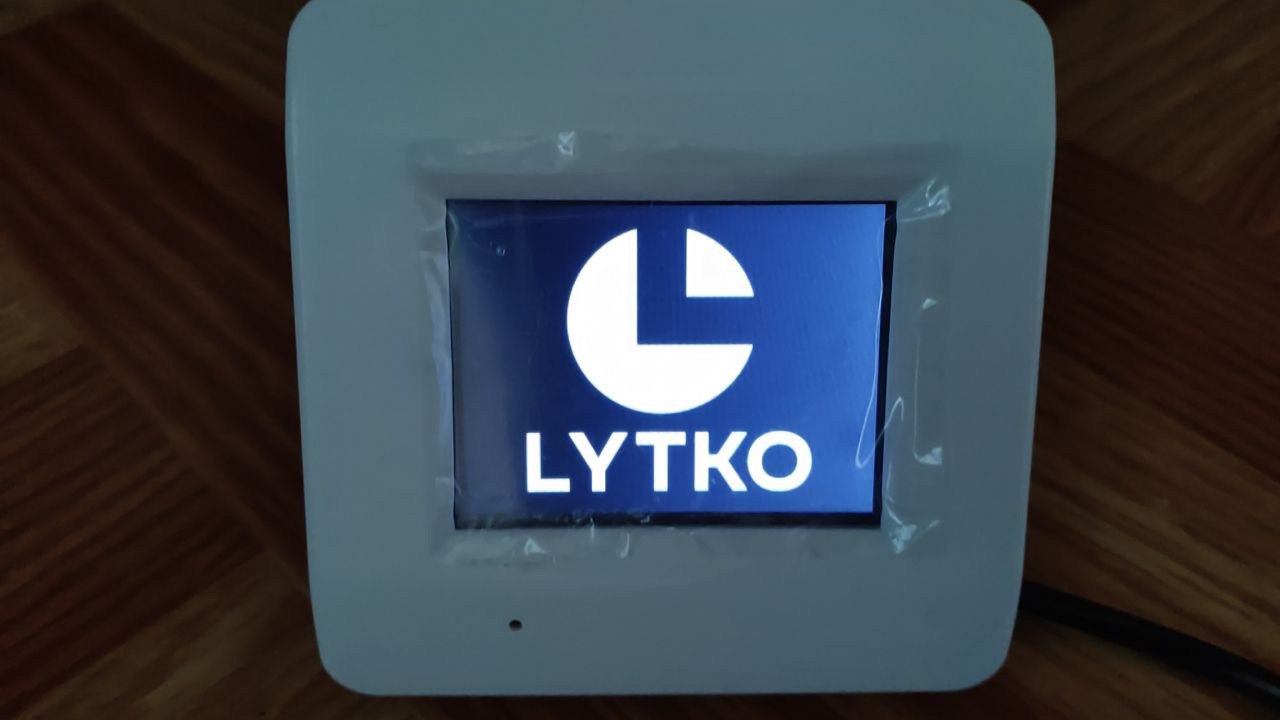

Погуглить Lytko, там две статьи. Одна от меня вторая “разбор» от одного одарённого
Aleksandr
Aleksandr
Но скоро будет и такой вариант
hostmit
Цена?
Dmitry
Aleksandr
А есть ещё это
Aleksandr

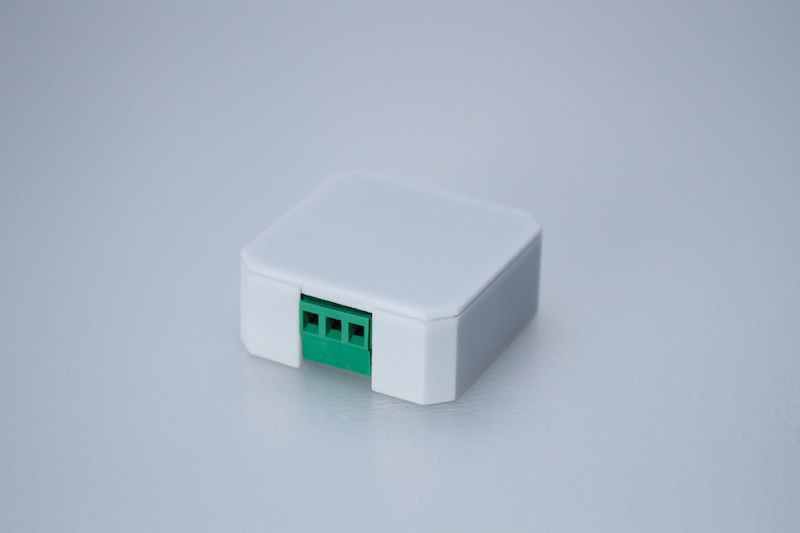

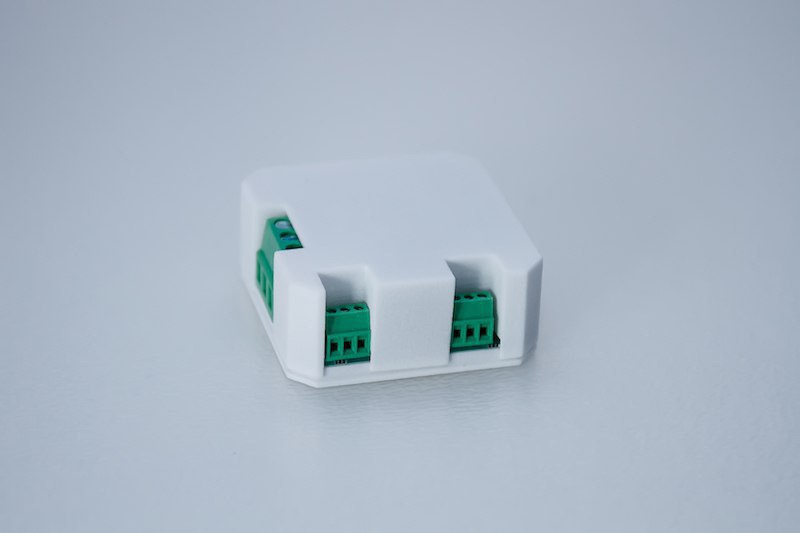

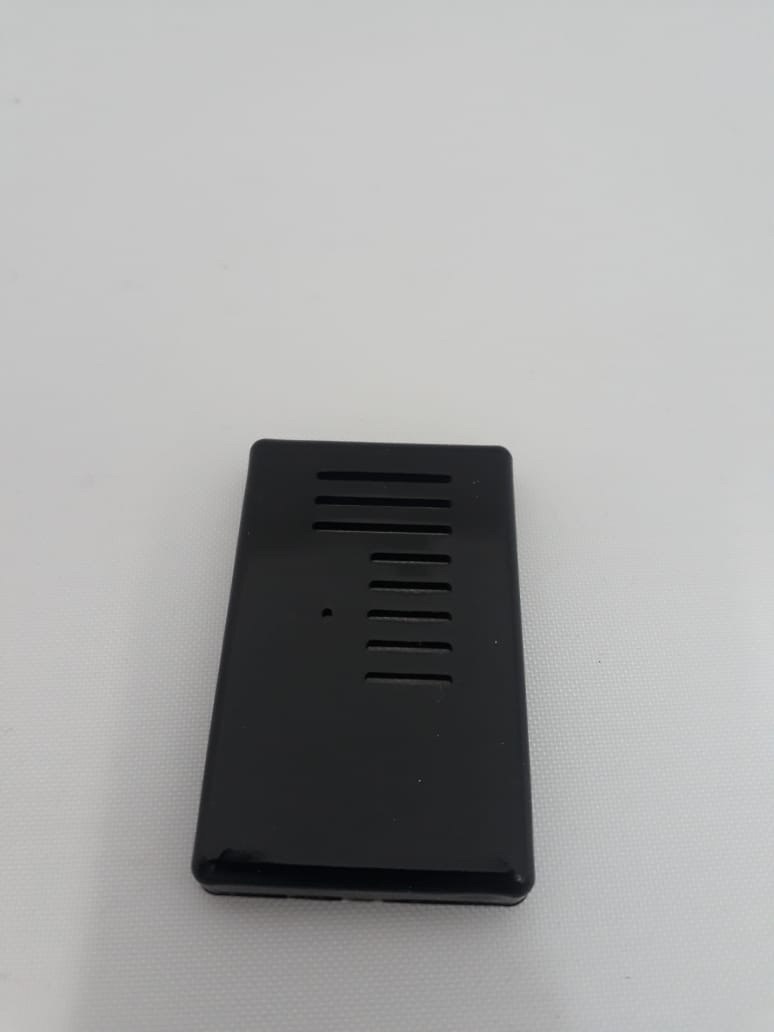

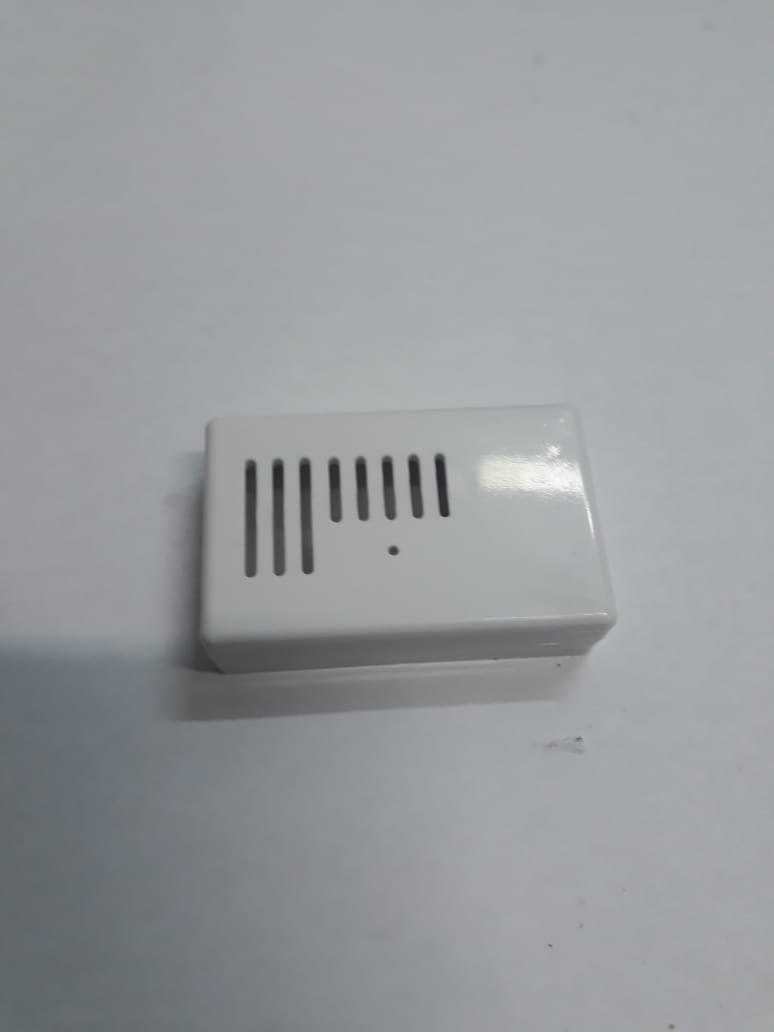

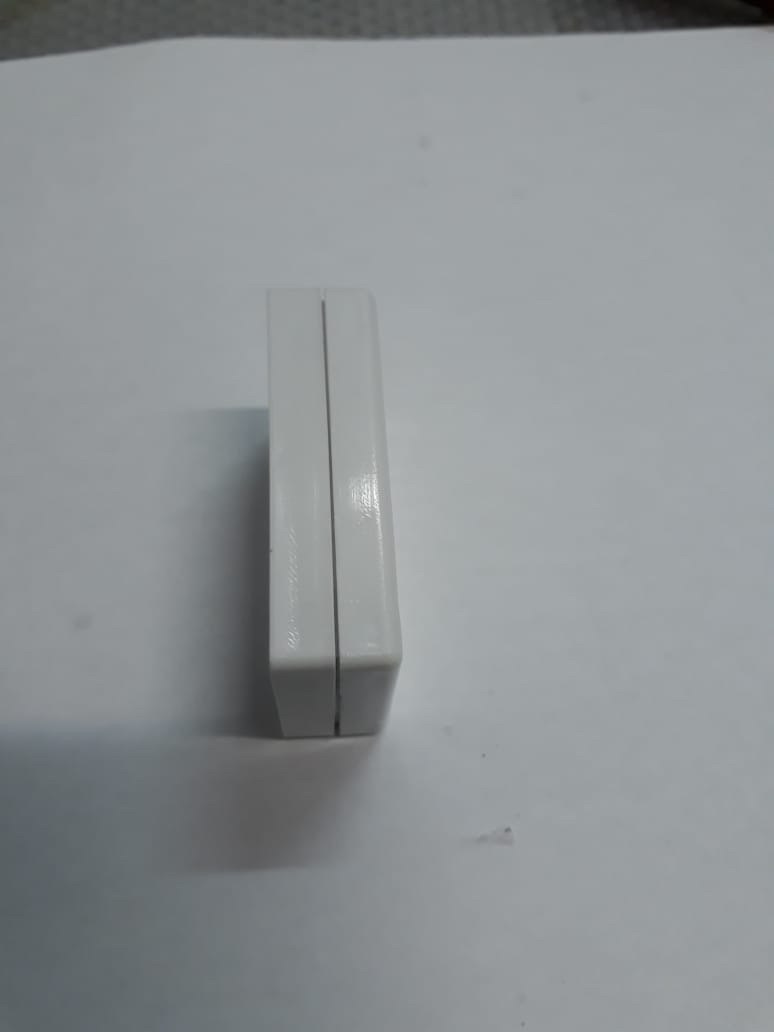

Это сенсоры под нрф24
Aleksandr

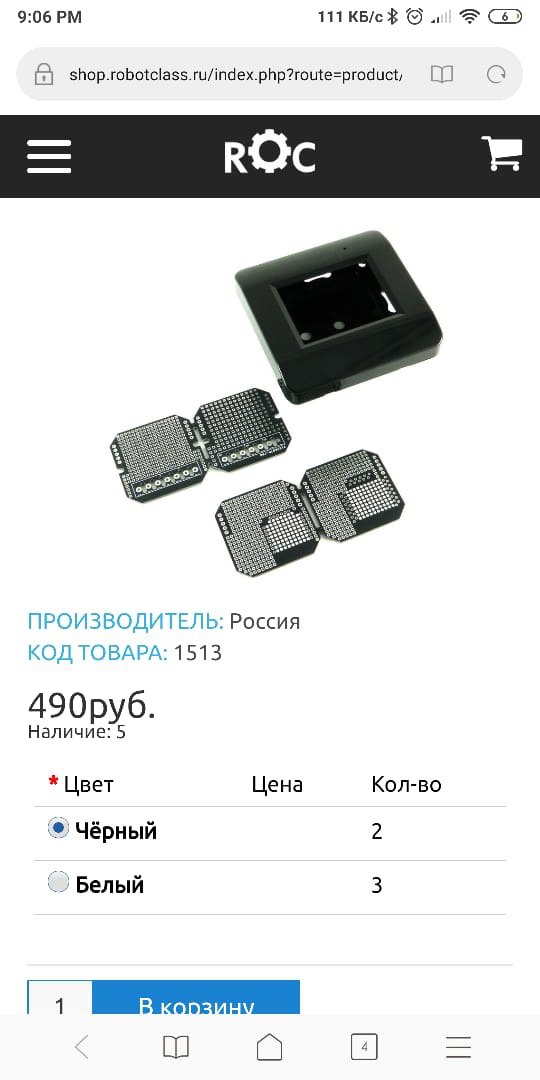

Есть ещё набор сдела сам
Aleksandr
hostmit
Source available?
hostmit
C++ source
Dmitry
Там плюс в том что отказоустойчивость высокая.
Не я ничего против не имею, я тоже свои вещи за 3 копейки не продаю.
Aleksandr
Не я ничего против не имею, я тоже свои вещи за 3 копейки не продаю.

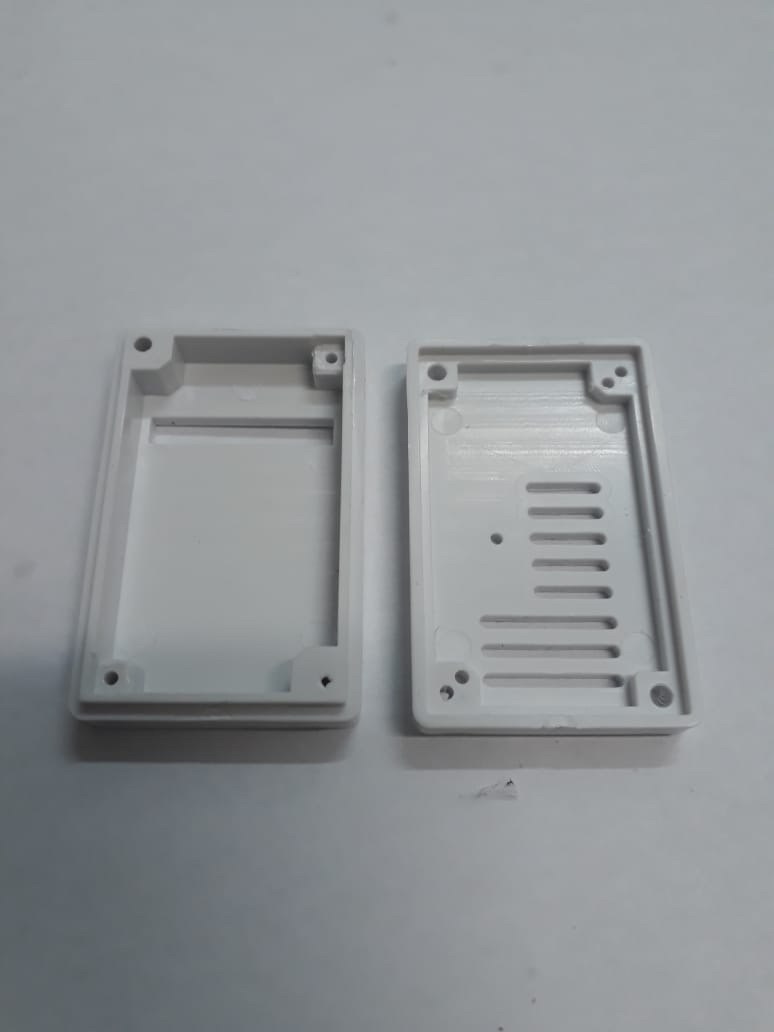

Там из дорогого только корпус. Пресс форма дорогая
