Василий
когда не превышает +5в - можно без NPN транзистора
𝘂𝘅𝗻𝗮𝗺𝗲
превышает
Василий
тогда надо - и NPN
𝘂𝘅𝗻𝗮𝗺𝗲
👍
𝘂𝘅𝗻𝗮𝗺𝗲
пасиба
𝘂𝘅𝗻𝗮𝗺𝗲
а, ещё коротенький мб глупый вопрос, биполярный транзистор плюс и минус можно подключать и так и наоброт? плюс к коллектору, минус к эмиттеру, и наоборот, а вот к базе уже зависит от типа npn - плюс к базе, pnp - минус к базе, верно?
romanetz
Нет
romanetz
В обратной полярности он работает, но плохо
𝘂𝘅𝗻𝗮𝗺𝗲
супер
𝘂𝘅𝗻𝗮𝗺𝗲
pnp - от эмиттеры к коллектору
npn - от коллектора к эмиттеру
romanetz
Что? Направление тока? Да
𝘂𝘅𝗻𝗮𝗺𝗲
да
𝘂𝘅𝗻𝗮𝗺𝗲
тогда ждать
Alexandre
да ты все это время и протрахаешься :=)
𝘂𝘅𝗻𝗮𝗺𝗲
да блин я в транзисторах разобраться хочу, три контакта а я их подключить не могу, что за дела...
𝘂𝘅𝗻𝗮𝗺𝗲
тогда - ДА - вот так
http://geekmatic.in.ua/image/catalog/articles/arduino/arduino_motor_control8.jpg
кстати по этой схеме спалил два транзистора)
𝘂𝘅𝗻𝗮𝗺𝗲
ну или что-то не так сделал..
Василий
как тут их можно было спалить??? )))
Василий
что то не договариваешь
𝘂𝘅𝗻𝗮𝗺𝗲
хз, завоняли, нагрелись и теперь не проводят ток)
Василий
какой именно спалил ?

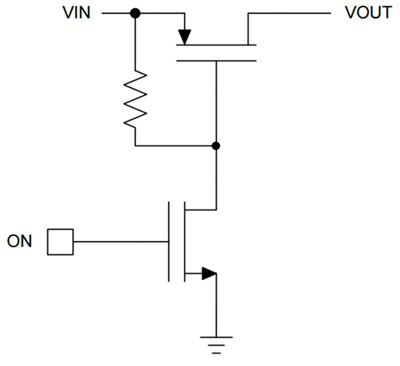

Alexandre
Alexandre
с биполярами то же самое, сверху силовой pnp, снизу маломощный npn
Alexandre
с биполярами то же самое, сверху силовой pnp, снизу маломощный npn
только резистор на закрытие нишнего между базой и эмиттером добавить, да токоограничительный в базу
Alexandre
и таких схем надо две
𝘂𝘅𝗻𝗮𝗺𝗲
ща, попробую сначала на светодиодах...
Alexandre
Vin - питание моторов
Василий
хз, оба нагрелись, один проверил. выкинул оба
NPN - маркировка какая - по току напряжению подходит ?
Alexandre
ща, попробую сначала на светодиодах...
поставь еще резистор на 1к в коллектор нижнего транзистора если делать будешь
𝘂𝘅𝗻𝗮𝗺𝗲
поставь еще резистор на 1к в коллектор нижнего транзистора если делать будешь
ща, погоди, сначала с led попробую запустить что б хотя бы заработало, безопасность потом
Василий
вот и беда что вроде
𝘂𝘅𝗻𝗮𝗺𝗲
ну можно считать 500
Василий
надо точно + еще запас на пусковой ток
𝘂𝘅𝗻𝗮𝗺𝗲
не больше
Alexandre
ща, погоди, сначала с led попробую запустить что б хотя бы заработало, безопасность потом
это не безопасность! это токоограничение базы
Василий
ну то надо как минимум на 2-3А ключ
Alexandre
𝘂𝘅𝗻𝗮𝗺𝗲
romanetz
Транзистор током управляется
𝘂𝘅𝗻𝗮𝗺𝗲
https://www.falstad.com/circuit/circuitjs.html
Вот кстати ништяковый сайт для создания/симуляции схем
например
http://tinyurl.com/wzjl4hv
romanetz
Если он не откроется полностью - хана транзистору
Alexandre
но тут биполяры
romanetz
Поэтому меньше 10 ма я б в базу ему не дул
romanetz
Если 12 вольт питания, 1к в базе норм...
romanetz
А закрывающий - 10 к

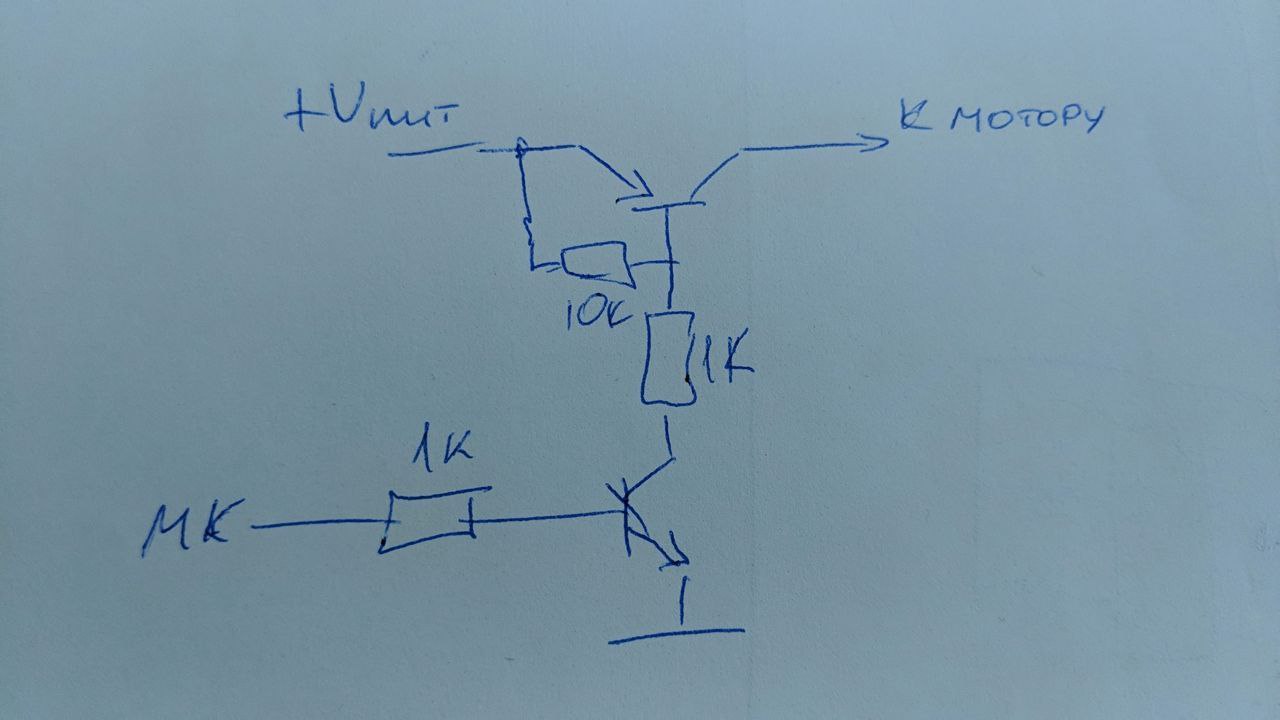

Alexandre
А закрывающий - 10 к
я так и нарисовал - закрывающий 10к, в базу 1к, хотя подумывал сделать поменьше
Alexandre
у мощных транзисторов, если не дарлингтон, коэффициенты херовые
Alexandre
10мА -> 3А это уже 300
𝘂𝘅𝗻𝗮𝗺𝗲
блин ну выйдите кто на скайп на 5 минут)
Alexandre
я на работе, не могу :)
𝘂𝘅𝗻𝗮𝗺𝗲
𝘂𝘅𝗻𝗮𝗺𝗲
зачем он?
Alexandre
1к - это токоограничение базы. а 10к - это что?
это чтобы верхний закрылся когда нижний закроется
𝘂𝘅𝗻𝗮𝗺𝗲
а транзистор как бистабильное реле работает разве? ему для переключения импульс нужен? или постоянный ток?
Alexandre
а транзистор как бистабильное реле работает разве? ему для переключения импульс нужен? или постоянный ток?
база, висящая "в воздухе", ловит помехи
𝘂𝘅𝗻𝗮𝗺𝗲
аа
Alexandre
к затворам это относится еще более
𝘂𝘅𝗻𝗮𝗺𝗲
ну я кстати тогда без токоограничителей запускал, может поэтому и сгорело
Алексей
Есть кто работает в Qt? Кто может уроки провести по интернету
Alexandre
ну я кстати тогда без токоограничителей запускал, может поэтому и сгорело
биполярные транзисторы работают как усилители тока, поэтому ток коллектора = ток базы * коэффициент усиления транзистора, при этом у тока базы есть, само собой, границы дозволенного (и у тока коллектора тоже, но это, скорее, вопрос к нагрузке)
Алексей
а что нужно сделать на qt?
Нужно сделать программу для контроллера теплицы, в ней будет много контроллеров и с них будут приходить данные в прогу из Qt, и согласно этих данных будет расбери принимать решение и отправлять на контроллеры. контроллеры и расбери будут по локалке соеденины, мне вот нужно это все объяснить, научить
𝘂𝘅𝗻𝗮𝗺𝗲
Нужно сделать программу для контроллера теплицы, в ней будет много контроллеров и с них будут приходить данные в прогу из Qt, и согласно этих данных будет расбери принимать решение и отправлять на контроллеры. контроллеры и расбери будут по локалке соеденины, мне вот нужно это все объяснить, научить
а почему именно qt выбрали? почему не node.js например?
Алексей
а почему именно qt выбрали? почему не node.js например?
Да я просто Незнаю не одного фреимворка
romanetz
𝘂𝘅𝗻𝗮𝗺𝗲
Нужно сделать программу для контроллера теплицы, в ней будет много контроллеров и с них будут приходить данные в прогу из Qt, и согласно этих данных будет расбери принимать решение и отправлять на контроллеры. контроллеры и расбери будут по локалке соеденины, мне вот нужно это все объяснить, научить
а через что, каким способом будут приходить данные с контроллеров? по com порту?
