Есть боди 50к
шлите кусочками
romanetz
Vadineros
посмотреть анализатором чего там дергает esptools и сделать аналогично. и вообще esptool вроде открыт
Возьму часть схемы для работы с bootstraping пинами из Olimex ESP32-GATEWAY.
Там есть ключи которые связаны с reset, usb serial rts, dtr и дают сигналы на gpio0, 2.
В схеме есть таблица пояснения работы auto program и bootstrapping pins setting.
Vadineros
Vladislav
Какие есть решения если на nodemcu требуется больше чем один AI ? Платы расширения ?
Алексей
Внешний ацп
Dmitry
Всем привет ) кто-нибудь делал есп32 + sim800l чтобы http post можно было файл отправить. Недели 3 пытаюсь записать без результатов. Пока получилось тока есп32 + ви фи. Юзал разные либо типа tinyGSM но увы.
Upd
Говорят https не стабильный нужно юзать http на днях проверю
Нормально у него https работает. Я через него в телеграмм бот данные скидывал.
Resident
У датчика 18B20 резистор на 4,7 кОм где лучше подключать ближе к датчику или ближе к ESP при длине линии в 5-10 метров ?
Можно с обоих концов это сделать)
Resident
Но правильно подобрать резистор всё рано придётся
Алексей
Всех приветствую купил вот такую апдуинку и не могу завести сеть пишет ошибку по библиотеке какую библиотеку для локалки можите посоветовать? KZT 6,798.46 | Keyestudio W5500 ETHERNET макетная плата для Arduino DIY проекта (без POE)
https://a.aliexpress.com/_nfjRQ
Vadineros
Мне тоже интересно. Буду W5500 подключать к ESP32.
Alexey D.
Дяди, а nRF91x никто ничего не делал? Или может есть чатик по нордикам?
Alexandre
Мне тоже интересно. Буду W5500 подключать к ESP32.
если уже берешь за референс GATEWAY, почему просто не использовать внешний PHY для езернета, как там и сделано?
Alexandre
кстати, у GATEWAY (как минимум, у моего) есть известные проблемы с автопрограммированием, они конденсатор на резет совсем забыли
Vadineros
если уже берешь за референс GATEWAY, почему просто не использовать внешний PHY для езернета, как там и сделано?
Нехватает пинов для других чипов. W5500 самый экономный к пинам.
Vadineros
Vadineros
Alexandre
Вы решили эту проблему?
в пути
припаял конденсатор (на гейтвее это просто, впихнул 0805 между пинами гребенки), но еще массово не тестировал
Alexandre
или даже 0603, не помню
Vadineros
Vadineros
Ножек очень нехватет. Поэтому буду использовать i2c/spi расширители.
Vadineros
Еще приходится делать костыль с совместным использованием uart0 для usb debug и интерфейса rs485.
В eps32 как бы три uart.
Но в реале свободный один.
Alexandre
как-то странно слышать, что кому-то не хватает пинов есп32
romanetz
Дяди, а nRF91x никто ничего не делал? Или может есть чатик по нордикам?
Немного копаю в сторону nrf52840
romanetz
Но лютая копирастия как-то не особо способствует
romanetz
Если только жестить, Но это на уровне хобби тогда
romanetz
Нехватает пинов для других чипов. W5500 самый экономный к пинам.
Ну ничто не мешает же поставить второй чип с кучей пинов
Алексей
как-то странно слышать, что кому-то не хватает пинов есп32
Мне не хватило, 5 кнопок датчик освещенности, 6 дс18б20 я знаю что на них можно 1 пин использовать но мне неудобно было делать такую паутину, удобнее было 1 пин 1 датчик 6 релюх и 4 светодиодов
Алексей
Алексей
Alexandre
А в чем неудобство-то? В софте разницы практически нет, в делезе цепляешь всех звездой к одному...
romanetz

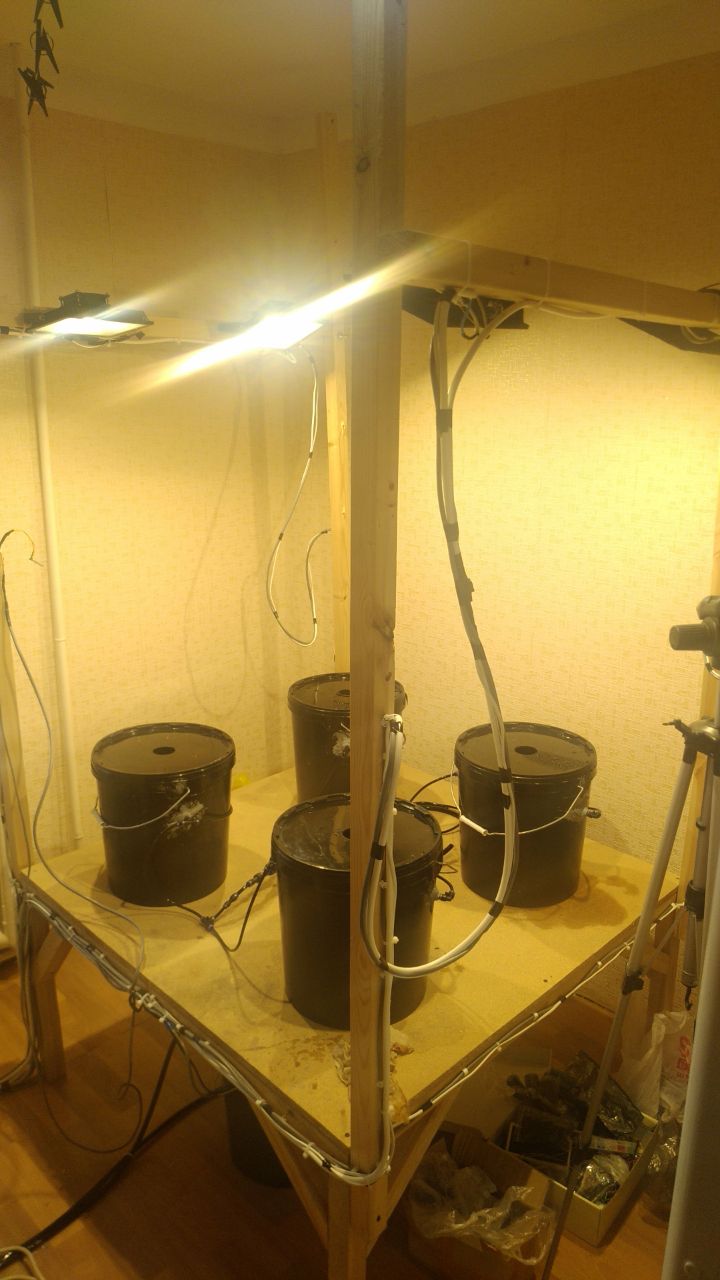

Гроубоксы ))
Алексей
1 пин 1 датчик это бОльшая паутина
Алексей
А в чем неудобство-то? В софте разницы практически нет, в делезе цепляешь всех звездой к одному...
Ну к 4 диодам тащить один провод по кругу при разборке этого я понял как все сложно, при разборке удобнее оказалось когда все диоды не связаны одним проводом
Alexandre
Алексей
Ну да, просто на каждый диод датчик температуры что бы не передать их
Алексей
Это про датчики было

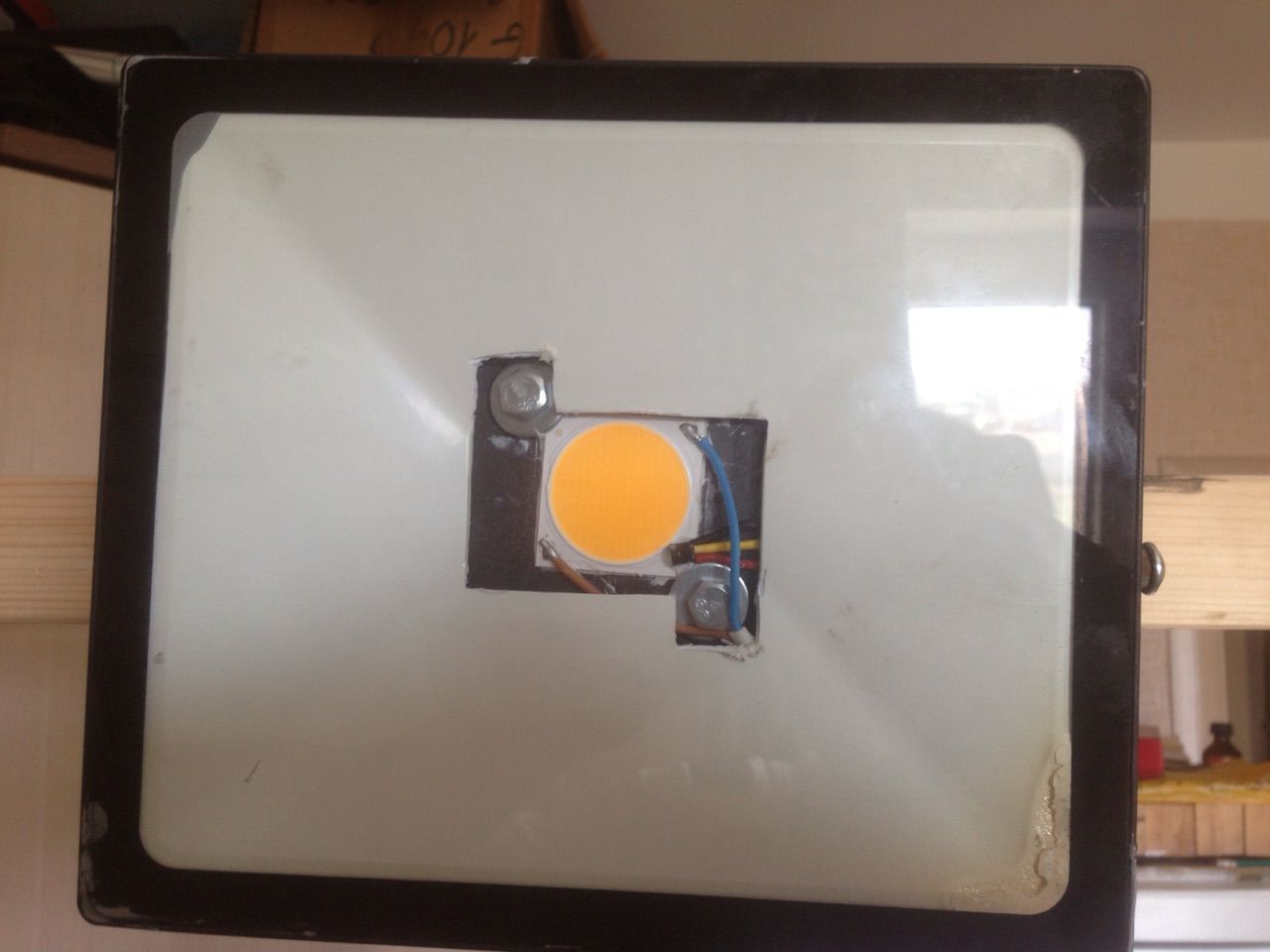

Я на каждую матрицу проделал датчик и охлаждение включается по достижению порога
Алексей
Sandip
https://youtu.be/eBCFda5s6NQ
Vadineros
Ну ничто не мешает же поставить второй чип с кучей пинов
Предлагаете поставить второй esp32?
romanetz
Какую нить тупую многоножку дешёвую
Vadineros
Да хз, если это просто ногодрыги, можно чё попроще
Два МК получается громоздко. Два кода писать, заливать. Не то.
romanetz
Ну spi, можно, наверное, самые талантливые умеют обращения по spi в операторы заворачивать в классах C++...
romanetz
Тогда код получается очень красивый
Vadineros
Больше 40 gpio? Ну не знаю, на мой взгляд это даже много
Значит у меня нескромные задачи )
Всего то хочу получить:
2x1wire (i2c to 1wire, ds2482-100)
2xRS485 (sp3485 и iso3088dw) оказалось из трех uart свобобен только один. Это uart1. Второй реализую черерез авто переключение uart0 между debug и rs485#2)
IR порт (внешние приемник и передатчик)
SD карту.
Ethernet (spi, чип оказался w5500 самый скромный в потреблении ножек)
И это еще не все )
Еще хочу разьемы для опционального подключения чего нибудь. Модули расширения интерфейсов. Радио 433 модули.
LED индикаторы статусов.
И др.
Vadineros
Не советую говорить мне что неправильно выбран контроллер....
Админ группы вас забанит за такое )
Alexey D.
Не советую говорить мне что неправильно выбран контроллер....
Админ группы вас забанит за такое )
Я бы взял pi-семейство и накрутил бы поверх обвязку из тупого железа. Дешевле и быстрее выйдет на рынок.
Линух из коробки, никакой ебли с "мало памяти" и нытья про "либа не работает".
Оверсайз по предоставленным/потреблённых ресурсам? Да.
Выйдет на рынок на 3 года быстрее - да
romanetz
Может, это персональный траходром
romanetz
И человеку хочется поупражняться...
romanetz
А в целом, согласен...
romanetz
Я бы взял pi-семейство и накрутил бы поверх обвязку из тупого железа. Дешевле и быстрее выйдет на рынок.
Линух из коробки, никакой ебли с "мало памяти" и нытья про "либа не работает".
Оверсайз по предоставленным/потреблённых ресурсам? Да.
Выйдет на рынок на 3 года быстрее - да
Ну разница в цене баксов в 10...
romanetz
Если её не превращать в 30 у конечника, то оно непринципиально ниразу
romanetz
Экспириенс же
romanetz
Хотя при этом 1-wire - на драйверах, вместо сотовой реализации
Vadineros
Я бы взял pi-семейство и накрутил бы поверх обвязку из тупого железа. Дешевле и быстрее выйдет на рынок.
Линух из коробки, никакой ебли с "мало памяти" и нытья про "либа не работает".
Оверсайз по предоставленным/потреблённых ресурсам? Да.
Выйдет на рынок на 3 года быстрее - да
Очень похоже на готовое решение от wirenboard.
Vadineros
Вы про железо, ПО?
Anonymous
Не, ее можно и бесплатно скачать
Andy
В какой проге вы рисуете такие схемки ?
это не схема, а диаграмма на мой взгляд. отличие от схемы в том что без описания ее не поймешь
Андрей Будылин
а есть какая(ие) поги что бы еще показывало работу схемы с залитым скетчем? Что то простое, не CAD за 1000$
Vladislav
Vladislav
Найти бы ещё что-то онлайное
Andy
а есть какая(ие) поги что бы еще показывало работу схемы с залитым скетчем? Что то простое, не CAD за 1000$
proteus, самая известная наверное
Alexey D.
Не, ее можно и бесплатно скачать
Нельзя кажется уже.
8 баксов хотят именно за инствллер. Не хочешь платить - опенсорс на гитхабе. Собирай сам
Alexey D.
Ну 500 рублей блин.
Цена 3 модулей 8266.
За 2 часа зарабатывается. А то м за час
Vladislav
Ну 500 рублей блин.
Цена 3 модулей 8266.
За 2 часа зарабатывается. А то м за час
я тоже так подумал... но гугл дал ссылку на халяву. 😁
Андрей Будылин
Интерессный ресурс, может баян конечно, но может кому пригодится https://wiki.yaboard.com/
Indr1x
В какой проге вы рисуете такие схемки ?
Не рисуйте пожалуйста такие схемки. Учитесь сразу в нормальные принципиальные схемы. Это не сложно. Правда. То что выше это максимум для школьников в начале пути
