MrSyabro
Если цвет меняется плавно, это не влияет на ошибку, только если остановится на среднем значении
Василий
а что с питанием ?
Dmitry
Нормально все должно быть.. ПК же работает 🤔
БП для ПК это не идеальный источник. Попробуй для проверки запитать от другого бп. Можно от зарядки для телефона, но чтобы Ампера 2 она могла дать. Я запитовал ленту с 300шт ws2812 и есп от 2а зарядки для телефона ксаоми. Нормально работало.
MrSyabro
Vyacheslav
MrSyabro
Vyacheslav
Надо бы воткнуть
Alexey D.
Pavel
поставил чипы 8 мб, после прошивальшик nodemcu не может корректно выставить объем. ставлю 8 мб - прошивка пишет set size 512 kb, ставлю 4 mb, прошивка пишет set size 4 mb. в обоих случая прошивка рапортует, что real size 8 mb
Yuriy
MrSyabro
MrSyabro
Мляхамуха
MrSyabro
Как раз то 4-й пин 🤦♂
MrSyabro
Так.. не
MrSyabro
Это ж esp32 🤔
Alexey D.
Ага. Gpio4 esp32 совместно с вафлей нельзя
Alexey D.
А..у тебя 8266?
Pavel
Это фитча ? А если не nodemcu
а хз, прошиваю wifi-iot.com. оно в дебаге говорить реальный размер чипа. nodemcu тоже умеет видеть реальный размер?
енот
подскажите что прикупить в качестве антенны для esp32-cam ?
MrSyabro

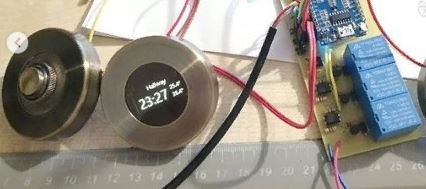

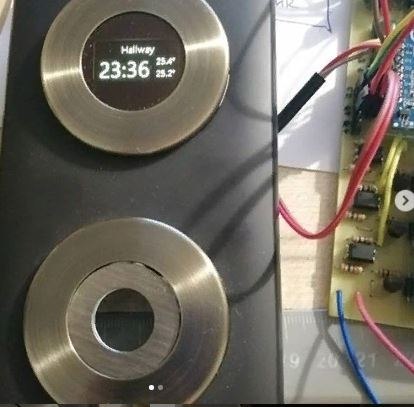

alexander
hostmit
а кнопки управления?
Sergey
hostmit
более того, не удобно. жаль что китайцы по бросовым ценам не предлагают корпуса с OLED дисплеями и кнопками
alexander
Внизу можно энкодер поставить. Ну это так, идея....
Evgenii
Приветствую!
А не кто не вкурсе как на ESP32 заставить читаться ножку GPIO17, та что TX2
pinMode(17, OUTPUT);
digitalWrite(17, LOW);
digitalRead(17); // Всегда будет 1
digitalWrite(17, HIGH);
digitalRead(17); // Всегда будет 1
Evgenii
При том, что ножка работает, но не дает читать состояние
Василий
ну так может pinMode(17, INPUT); - надо настроить
Evgenii
Evgenii
вот 16 работает
Василий
тогда смотри на нюансы данных входов - чем они отличаются
Василий
и да - а нафига записывать а потом читать ?
Василий
если ты установил LOW на выходе - то ты не знаешь что ты установил ?
Evgenii
pinMode(16, OUTPUT);
pinMode(17, OUTPUT);
digitalWrite(16, LOW);
Serial.println(digitalRead(16));
digitalWrite(16, HIGH);
Serial.println(digitalRead(16));
digitalWrite(17, LOW);
Serial.println(digitalRead(17));
digitalWrite(17, HIGH);
Serial.println(digitalRead(17));
OUTPUT:
0
1
1
1
Ant
Василий
попробуй другие IO что они скажут
Василий
не все ноги работают одинаково - есть нюансы
Evgenii
попробуй другие IO что они скажут
другие работают, вот думаю из за того что GPIO17 = TX2, возможно она как то не так работает, вот ищу, вруг есть решение, заставить ее выдавать состояние
Evgenii
ножек просто по максиму нужно 😀
Василий
а реально на IO17 - какие напряжения ?
Василий
куда вторая нога светодиода подключена ?
Evgenii
Slava
как вывести в текст кавычку по её номеру из таблицы ASCII?
Василий
chr(39)
Resident
Resident
Вернёт конечно то что ты выставил low high
Resident
Из дома гляну, у меня на 8266 опрашивает состояние пинов и отправляет в mqtt, gpio d8 щёлкает туда сюда без каких либо причин с разной частотой
𝘂𝘅𝗻𝗮𝗺𝗲
А есть кто из Минска кто может одностороннюю печатную плату сделать? Или может кто знает контакты
Denisio
порпобуй сам лутом, это несложно
Владимир Воландемортович
Алексей
одну одностороннюю плату ну совсем невыгодно
Владимир Воландемортович
А кто-то будет тратит пол дня, чтобы кому-то сделать плату? 🤔 Совсем свое время кто-то не ценит. 🤷♂
Vadineros
Привет всем!
Пожалуйста помогите спроектировать плату контроллера с ESP32.
Нужно сделать переключение esp32 в режим программирования (booting) и логгирования (debugging log). Может еще какие режимы есть.
Нужна автозаливка кода, без нажатия кнопки boot.
Не могу разобраться в Bootstrapping pins settings.
Читал что нужно оперировать ножками
0,2,5,12,15.
Vadineros
В esp32 есть режимы:
Booting mode (gpio0, 2)
Dubugging Log on U0TXD During Bootting (gpio15)
Timing of SDIO Slave (gpio15, 5)
Vadineros
Пока что спроектировано:
После подключения к плате usb debug кабеля:
1. Переключение с помощью ключа uart0 для чипа usb serial. В нормальном режиме uart0 используется для rs485. (Совместное использование uart0 для USB debug и rs485, второй rs485 подключен к uart1)
2. подача сигнала 0 на gpio0.
Думаю что этого не достаточно.
что то нужно еще делать с ножками
0,2,5,12,15.
Vadineros
Схема устройства с esp32. Тут есть пример работы с пинами и таблица bootstrapping pins settings.
Vadineros
𝘂𝘅𝗻𝗮𝗺𝗲

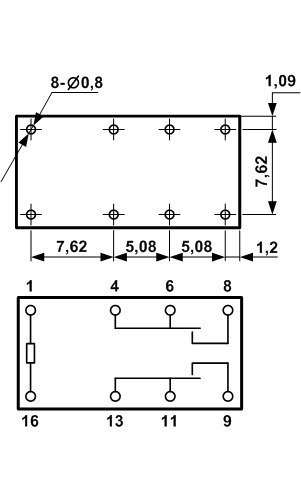

Подскажите кто шарит, какие пины тут управляющие а какие управляемые? Это вот это реле если что hjr1-2c
𝘂𝘅𝗻𝗮𝗺𝗲
Sergey
Sergey
4 и 6 размыкаются а 4 и 8 замыкаются. Снизу аналогично
Alexander Maximov
Всем привет ) кто-нибудь делал есп32 + sim800l чтобы http post можно было файл отправить. Недели 3 пытаюсь записать без результатов. Пока получилось тока есп32 + ви фи. Юзал разные либо типа tinyGSM но увы.
Upd
Говорят https не стабильный нужно юзать http на днях проверю
romanetz
github loboris
romanetz
esp-idf pppos example
ㅤ
ㅤ
с помощью поиска искали?
romanetz
А какая, фиг, разница
Alexander Maximov
Vladislav
У датчика 18B20 резистор на 4,7 кОм где лучше подключать ближе к датчику или ближе к ESP при длине линии в 5-10 метров ?
romanetz
Пофиг
romanetz
Если не поможет, то уменьшать резистор до килоома.
Andy
