вроде дошло

Подскажите может кто сталкивался нужен аналог LT8471 но желательно немного подешевле, если такие есть, микросхема двухполярного (двухканального) стабилизированнго питания, на входе однополярное 10-20 В на выходе +5 / 0 / -5 желательно что-бы не шумная.

Сама LT8471 вроде всем нравиться, но только цена чёт дороговато, и корпус слишком маленький (но это менее критично)

Ток где-то до 1.5 А на 5 вольтах и до 0,25 на -5

Норм, что 220 будет на корпусе?

Или это не корпус

Сама LT8471 вроде всем нравиться, но только цена чёт дороговато, и корпус слишком маленький (но это менее критично)

а готовые дцдц изолированные модули типа traco\meanwell? не подойдут?

хотя они примерно столько же будут стоить наверное

А они вроде ещё дороже

я чёт дешевле 800 руб не находил готовых

Ну АС же

Хотя может то на то и выйдет если с обвязкой считать

Переменный ток

Ну АС же

AC по твоему не бывает разных напряжений?

ну

Норм, что 220 будет на корпусе?

12 AC

переменный ток. Где ты напряжение видишь?

доброе утро, бесхвостые всё стабильно, Захар туп как сто залуп и его ещё не забанили?

Ну незнаю

Просто люди используют до схемы БП 12VAC, но у меня такого нет

И нигде рядом нет

тем более при 220 там 7812 повзрываются вместе с конденсаторами и анусом того что это собирал

напомните, напруга стабилитрона проверяется при обратном включении, повышением напряжения до момента когда через стаб потечет ток?

я чёт дешевле 800 руб не находил готовых

ну в районе 700-800 стоят, только искать надо http://www.mean-well.ru/store/DCW03A-05/ можно китайцев поискать аналоги, там подешевле выйдет

можешь просто подключить к большому напряжению через резистор

доброе утро, бесхвостые всё стабильно, Захар туп как сто залуп и его ещё не забанили?

чего это бесхвостые

и замерить падение на стабилитроне

чего это бесхвостые

ты тушёнка, ок

ты тушёнка, ок

ну в районе 700-800 стоят, только искать надо http://www.mean-well.ru/store/DCW03A-05/ можно китайцев поискать аналоги, там подешевле выйдет

как у них на выходе?! можно для измерительных цепей использовать?!

как у них на выходе?! можно для измерительных цепей использовать?!

ну условно можно :) у знакомых на таких модулях в плазморезе сопротивление контакта мерит, но там +- километр не влияет

в более точных местах не использовал

Ладно спасибо, буду гуглить по ним

херово что у них между холодными землями может быть 220

а как проблему с У-конденсатором решить?

выпаять)

выпаять)

так фильтр же. может как-то дополнить можно?

так фильтр же. может как-то дополнить можно?

фильтр помех в сеть

фильтр помех в сеть

ага... и

ну щобы помехи от бп в сеть 220в не шли, я так понимаю

я думаю у нас в стране сеть 220в итак засрана по максимуму

ни у кого нет ни заземления ни зашитных штук на вводе

да понятно. как замутить, чтобы в случае пробоя проблем не было.

ни у кого нет ни заземления ни зашитных штук на вводе

у меня стоит все

"Конструктивные особенности конденсаторов подразумевают обрыв цепи, а не короткое замыкание при выходе из строя, предотвращая прямую угрозу жизни людей при поражении электрическим током"

напомните, напруга стабилитрона проверяется при обратном включении, повышением напряжения до момента когда через стаб потечет ток?

Наверно не напруга (ток), а напряжение стабилизации?) как ниже написали с резистором или если есть лабораторный БП выставить на нем минимальный ток 5-10ма и напряжение чуть выше предполагаемого

нуну

У меня три прибора для этого есть. Транзисторный тестер ге то до 5в замеряет, потом смд тестер какой то с али до 24в и тестер с али для светодиодов - этот до 300

Наверно не напруга (ток), а напряжение стабилизации?) как ниже написали с резистором или если есть лабораторный БП выставить на нем минимальный ток 5-10ма и напряжение чуть выше предполагаемого

все поняли что это напряжение стабилизации

да понятно. как замутить, чтобы в случае пробоя проблем не было.

Y-конденсаторы так называются, потому что в узле применяются конденсаторы Y-класса

Class-Y safety capacitors are designed to fail open.

уходят в обрыв

все поняли что это напряжение стабилизации

И я понял. Но все же ратую за правильные термины

в отличии от обычных, которые уходят в кз

Class-Y safety capacitors are designed to fail open.

Чем от Х2 отличается?

"Только у Mean Well’а он подключён между минусом выхода питания и PE-проводником («заземляющий»). В итоге выход получается связан с корпусом, который в моём случае был незаземлён — и порт выжгло."

Чем от Х2 отличается?

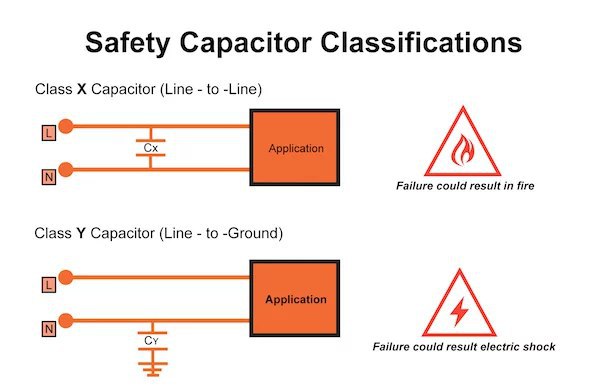

X - предназначен умереть в КЗ, Y - умереть в разрыв

Спасибо

обычные - умереть как попало

обычные - умереть как попало

умереть вместе с пользователем:)

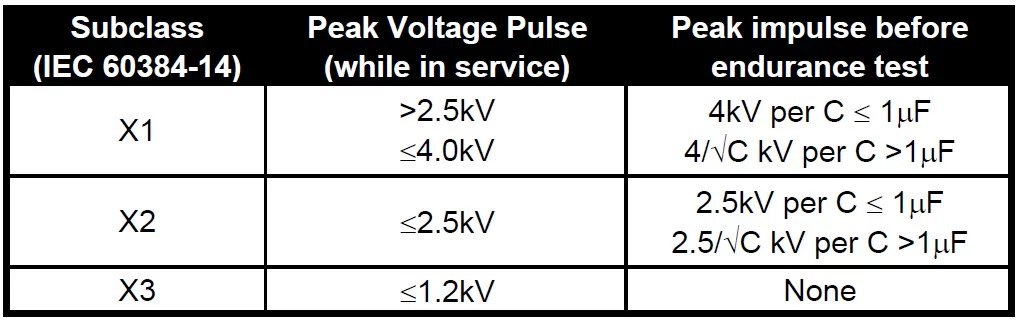

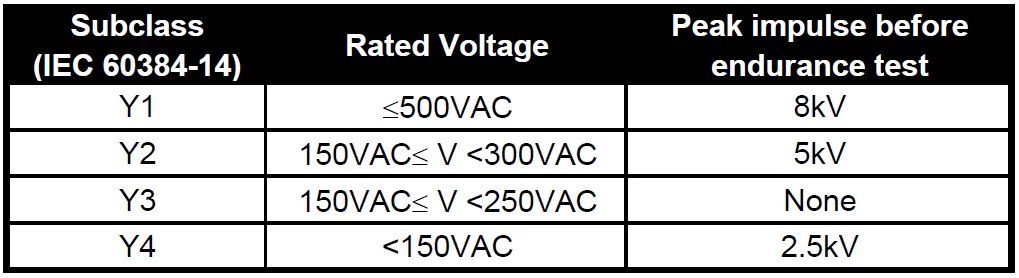

1 - 2 - 3, подклассы

на каком то сайте читнул, что у кондер чтобы помехи не шли в питаемый прибор. Сложна, так в сеть или в прибор?

X - предназначен умереть в КЗ, Y - умереть в разрыв

Вот это врядли. Х не имеет права умирать в кз. Но у него набор секций которые отрубает независимо и поэтому они могут выдерживать пробои через потерю части секций и емкости

на каком то сайте читнул, что у кондер чтобы помехи не шли в питаемый прибор. Сложна, так в сеть или в прибор?

и то и то

"При отсутствии этого конденсатора из-за паразитных ёмкостей между выводом D U1 и вторичной цепью возникает возможность выхода во вторичную цепь ВЧ помех, а этот конденсатор их шунтирует."

тока на том сайте паразитные емкости были обозначены как раз как емкость между обмотками

это получается к паразитным ещё и у кондер добавляется

Вообще то необходимость в конденсаторах зависит от схемы БП. Делал бп на lbk364 и читал разные даташиты. Так вот в схемах некоторых чипов кондер не нужен

Вот это врядли. Х не имеет права умирать в кз. Но у него набор секций которые отрубает независимо и поэтому они могут выдерживать пробои через потерю части секций и емкости

Ай, пардон, я жопой читаю, но ты тоже не прав.

Class X Capacitors: These are capacitors are only for use in situations where their failure would not present an electric shock risk, but could result in a fire. That is all. There is no specification as to its failure mode, if it fails open or closed, or if it is across-the-line or not.

X capacitors aren't really designed to fail open or closed circuit per se, but are designed to withstand a great deal of surge without failing at all.

Например если взять дешевый драйвер светодиодов и попробовать его использовать как бп то на выходе получим прыгающее напряжение. Стоит поставить кондер - все приходит в норму

это получается к паразитным ещё и у кондер добавляется

Y вроде бы не работает если нет земли

Ай, пардон, я жопой читаю, но ты тоже не прав.

Почитайте про устройство. Там именно схлопывабщиеся секции как я написал

"За счет того, что его ёмкость оказывается значительно больше паразитных ёмкостей между первичной и вторичной цепями, импульсные наводки во вторичной цепи относительно питания первичной цепи получаются минимальными. Представьте, что плюсовой вывод первичной цепи является общим проводом, тогда получится, что этот конденсатор включен между общим проводом первичной цепи и общим проводом вторичной цепи."

Почитайте про устройство. Там именно схлопывабщиеся секции как я написал

А я почитал, только не от одного производителя, у всех по-разному

Y вроде бы не работает если нет земли

тот который меж обмотками

Y вроде бы не работает если нет земли

А что есть земля?) если воткнуть бп в розетку без земли то что?
