Иван
Народ. Как то попадалась в сети Толи схема Толи стать про то как от старых ноутбучных аккумуляторов подключали к есп32 термопару и измеряли температуру.
Кто что про такое подключение знает или мож есть идеи по сей счёт?
Поделитесь инфой
Иван
Это реально ваше и если да то как
Serg
Сомневаюсь, что там термопара.
ㅤ
https://www.bizkit.ru/2019/03/13/12936/
Иван
Не это не то. Именно есп32 и этот датчик. И все больше ни чего ни каких доп обвязок
sat
1 в батареях ноутбуков ставят пленочный терморезистор , например 10 к
sat
никак не термопара
sat
я не понял вашу задачу , вам надо измерять термопарой - это одно
sat
надо резистором от батареи это другое
sat
подходы ии методы разные совсем
sat
следущее с какой точностью
Иван
ну домашнюю метеостанцию хочу запилить. чтоб температуру мерела. а вот датчика пока нету. кроме того что стоит в батареях ноута.
Иван
хочу освоить народный монитор. для начала хотя бы температуру воздуха
Иван
после как второй датчик выковорю можно и влажность мерить с помощью двух
Иван
ну мокрый и сухой датчик
Иван
да знаю что проще готовый модуль заказать с алиекспрес. но хочится освоить аналог
Serg
Ну и точность будет плюс минус лапоть.
Иван
для изучения работы с аналогом пойдет
Евгений
для изучения работы с аналогом пойдет
Для изучения работы с аналоговым входом достаточно двух резисторов, переменный и постоянный.
А у вас больше похоже на творчество, от безделья или от бездеталья :)
Евгений
да знаю что проще готовый модуль заказать с алиекспрес. но хочится освоить аналог
У народного монитора есть база знаний по датчикам, глянь сколько людей используют терморезистор
romanetz
А я думал, он сдох уже
romanetz
Условия какие-то беспонтовые, куча непонятных ограничений
Алексей
живой, я даже туда данные отправляю
Евгений
Условия какие-то беспонтовые, куча непонятных ограничений
Есть такое, но если не париться по поводу вывода в публику - то отличный сайт
romanetz
А есть какие-нить фреймворки, чтобы у себя карту хостить и что-нибудь самому на неё добавлять?
romanetz
Условия какие-то беспонтовые, куча непонятных ограничений
На больших проектах каждому пользователю только очень мало ресурсов можно позволить, иначе не сойдётся экономика. А у себя - сколько не жалко...
romanetz
живой, я даже туда данные отправляю
Да, я тоже поигрался, ну работает, и потом забил. Скетч тупо с гитхаба, чуть допилил под свои датчики
🇺🇦
На больших проектах каждому пользователю только очень мало ресурсов можно позволить, иначе не сойдётся экономика. А у себя - сколько не жалко...
Разве что взять карту Гугла/Яндекса и на нее накладывать свои данные
Dim
кто под пики пишет в мплабе на сях?
romanetz
Я писал когда-то давно
romanetz
picc16 и 18 юзал
Dmitriy
Джентельмены, кто-нибудь работал с вот таким DC преобразователем?
http://www.hlktech.net/u_file/product/20_06_03/330X232_3b5b15a8e8.jpg
По спецификации, вроде, все просто. А при подключении - не работает, и вообще странно себя ведет
Dmitriy

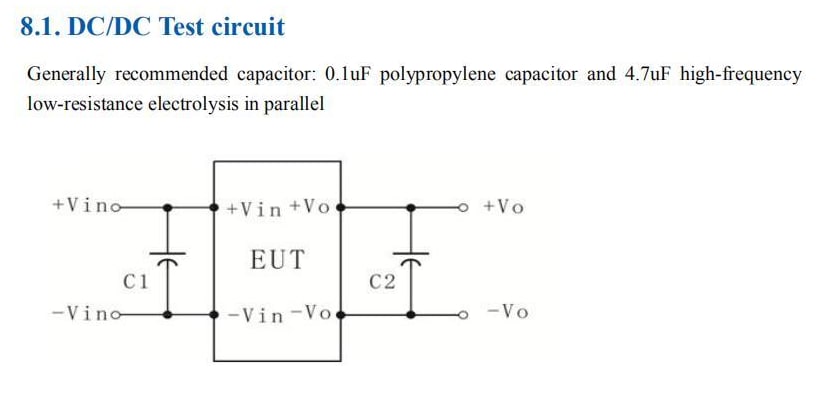

Вроде выводы VO+, VO0, VI+, VI0.
при подачи питания 12В на VI+, VI0 - между ними наблюдается 0 В.
А если подать -12В, то показывает -12В.
Но 5В не видно на выходе при любом раскладе.
Dmitriy
Я, предполагал, что он работает на понижение… хотелось обойтись без делителя напряжения. Но может ошибаюсь, и он работает на повышение?
Dmitriy

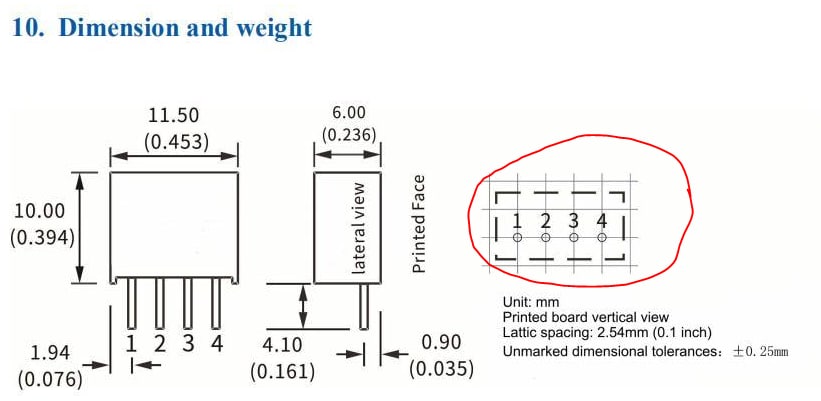

здесь, вроде, распиновка:
https://m.made-in-china.com/product/Output-1W-5V-200mA-DC-DC-Isolated-Power-Converter-Hlk-1d1205-902971145.html
Andy
Dmitriy

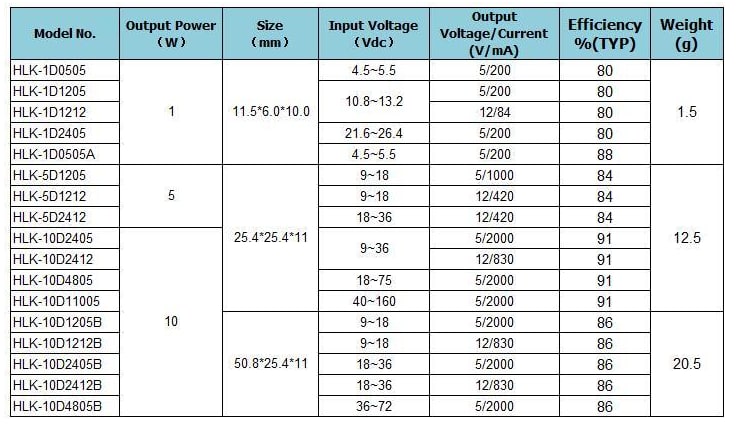

У меня 1d1205
Dmitriy
Как на первой фотке
Andy
Dmitriy
Ну, вот я просто хотел бы услышать мнение экспертов по распиловке. Может я пины перепутал.
Dmitriy
Если смотреть на маркировку модуля ногами вниз, то самая правая нога это Vin-, верно?
Dmitriy
Т.е, 12 в, подается на 3 и 4 ногу, где 4 нога соответствует GND.
Andy
Serg
По мне так это вид сверху.
Denisio
они же пронумерованы
Dmitriy
Сверху? А есть основания для этого?
Serg
Так как ноги смещены вниз, а если смотреть снизу то смещение будет вверх.
Dmitriy
они же пронумерованы
Только на схеме. На модуле ни номеров, ни ключей с какой стороны считать - нет.
Denisio
вы упоротые? на втором виде слева напписано - Printed face
Denisio
справа на этом виде - напечатанные лейблы
Denisio
ноги находяца ближе к этикетке
Denisio
исходя из этого крайний справа вид даёт порядок ног если смотрать на этикетку - 4-3-2-1
Serg
Denisio
а может и так )))
Denisio
хуй знает чотам китайцы придумали
Denisio
у PEAK dc/dc ноги нумеруют 1-2-3-4 если смотреть на этикетку
Denisio
(в таком же корпусе)
Denisio
а, там же написано
Denisio
"Printed board vertical view"
Denisio
это как она садица на плату. Да, вид сверху.
Denisio
да, порядок 1-2-3-4
Dmitriy
Ну вот и я в растерянности. Их указание printed face противоречат третьему виду. Конечно если не считать его видом сверху.
Denisio
я чота не дочитал
Dmitriy
Понял. Спасибо. Значит не к тем контактам питание подводил
Dmitriy
Сейчас проверю
Dmitriy
Спасибо! Реально работает!
Anton
ппл, направьте куда копать. есть мультиметр, который умеет свои показания передавать по блютусу. к нему есть приложение на сайте производителя. в инструкции сказано BLE 4.0. содрал пример для BLE из ардуино и заставил его работать на ESP32, правда пришлось руками запинать компонент "ардуино", чтобы он собрался с esp-idf 4.2. пример сканирует блютусы и говорит какие нашёл. и вот он не хочет находить мой мультиметр, хотя рядом лежащий смартфон в конце концов его находит
Dim
sat
сделать девбоард, и помигать светодиодом
Dim

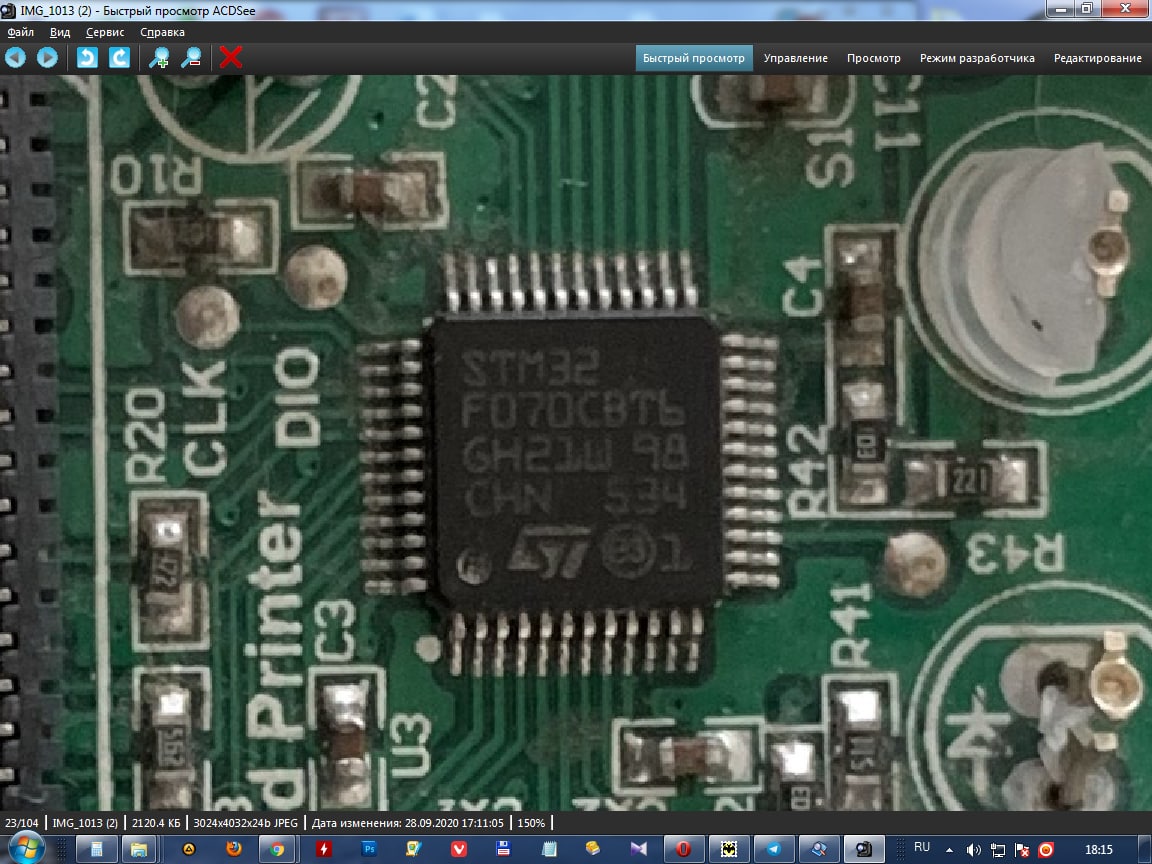

получается что на STM нет eeproma?
Dim
Основные параметры
ЦПУ: Ядро Cortex-M0
ЦПУ: DSP Нет
ЦПУ: FPU Нет
ЦПУ: F,МГц от 0 до 48
Память: Flash,КБайт 128
Память: RAM,КБайт 16
I/O (макс.),шт. 37
Таймеры: 16-бит,шт 8
Таймеры: RTC Да
Интерфейсы: UART,шт 4
Интерфейсы: SPI,шт 2
Интерфейсы: I2C,шт 2
Интерфейсы: USB,шт 1
Интерфейсы: DMA,шт 5
Аналоговые входы: Разрядов АЦП,бит 12
Аналоговые входы: Каналов АЦП,шт 13
VCC,В от 2.4 до 3.6
ICC,мА 24.1
TA,°C от -40 до 85
Корпус LQFP-48
Общее описание
sat
то есть создать плату для мнимального запуска по типу ардуино, блюпил типичная на STM
