Вопрос по сбросу пароля отпал, добрые люди помогли. Но спортивный интерес остался

Напишите мне в лс кто сможет помочб

Наверняка уже бы давно помогли, если бы тут уже была опубликована суть проблемы с достаточной детализацией чтобы ее можно было решить. На мета-вопросы тут (и нигде) отвечать не любят и не будут.

Нужно контролировать через esp8266 есть ли в баке вода или нет, опущу в бак просто медный провод, времени ждать модули с обвязкой с али нет. Что нужно что бы защитить esp, подтяжки достаточно?

Наверняка уже бы давно помогли, если бы тут уже была опубликована суть проблемы с достаточной детализацией чтобы ее можно было решить. На мета-вопросы тут (и нигде) отвечать не любят и не будут.

он добился своего в итоге, проект спасён.

Нужно контролировать через esp8266 есть ли в баке вода или нет, опущу в бак просто медный провод, времени ждать модули с обвязкой с али нет. Что нужно что бы защитить esp, подтяжки достаточно?

от чего защитить, от удара молнии?

от чего защитить, от удара молнии?

Ну может что бы пин не выгорел

Ну может что бы пин не выгорел

можете схему привести, как подключается ESP к проводу? как это работать будет? подтяжки не хватит, чтобы защитить от молнии.

можете схему привести, как подключается ESP к проводу? как это работать будет? подтяжки не хватит, чтобы защитить от молнии.

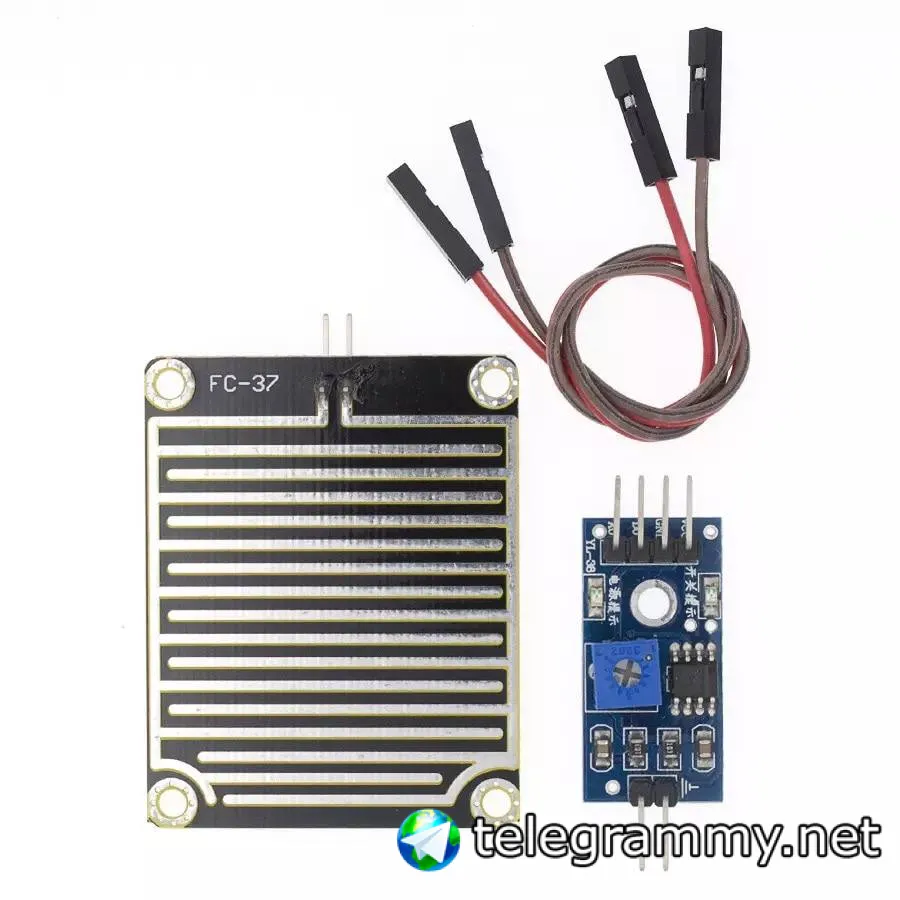

Нужно такое, без подстроичного резистора, быстренько что то собрать, в боевых условиях))

Нужно такое, без подстроичного резистора, быстренько что то собрать, в боевых условиях))

то есть вы сами сколхозите модуль, опустите его в бак, и напрямую к пину контроллера?

то есть вы сами сколхозите модуль, опустите его в бак, и напрямую к пину контроллера?

Ну типа, это будет в помещении, думаю молния не грозит

Ну типа, это будет в помещении, думаю молния не грозит

тогда пин не выгорит. Особо опасаться нечего. Подтяжка нужна от помех.

тогда пин не выгорит. Особо опасаться нечего. Подтяжка нужна от помех.

Подтягивать пин к земле или питанию не нужно?

Подтягивать пин к земле или питанию не нужно?

вопрос: читать данные будете через АЦП? Или 1/0? Просто факт замыкания будете считывать?

Подтяжка нужна для защиты от всяких помех, наводок. Конденсатор не помешает.

Чтобы пин не выгорел, резистор добавьте, чтобы короткого замыкания не случилось.

вопрос: читать данные будете через АЦП? Или 1/0? Просто факт замыкания будете считывать?

Да

Чтобы пин не выгорел, резистор добавьте, чтобы короткого замыкания не случилось.

А резистор в разрыв пина или подтянуть? И какой наминал?

Да

так АЦП или digitalRead? )

так АЦП или digitalRead? )

Я не знаю что это))

так АЦП или digitalRead? )

Просто факт замыкания

Я не знаю что это))

в коде как будете определять факт наличия воды, чтением аналоговой величины, или просто если пришла единица, значит вода есть?

Просто факт замыкания

понятно.

понятно.

А резистор в разрыв пина или подтянуть? И какой наминал?

прогуляйся, подумай 😊

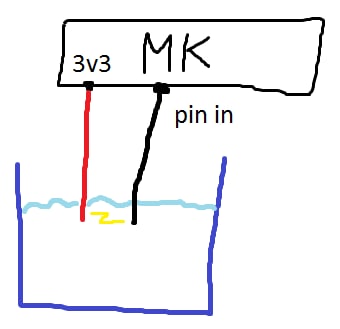

идея такая?

идея такая?

Да

я просто думаю, а 3.3 вольта вообще хватит для замыкания через воду?

идея такая?

Только думал пины GND и пин esp

я просто думаю, а 3.3 вольта вообще хватит для замыкания через воду?

Получается без модуля с алика не обойтись?

Только думал пины GND и пин esp

по сути, вам подойдёт любая схема подключения кнопки.

Получается без модуля с алика не обойтись?

ну, мне кажется, что такое маленькое напряжение не создаст замыкание в воде. Вода пресная тем более? Слишком большое сопротивление, чтобы на пине контроллера появилась единица.

ну, мне кажется, что такое маленькое напряжение не создаст замыкание в воде. Вода пресная тем более? Слишком большое сопротивление, чтобы на пине контроллера появилась единица.

Вода пресная. Вообщем ненужно изобретать велосипед и лучше заказать модуль протечки ардуино?

Например такой

Получается без модуля с алика не обойтись?

это легко проверить. Сделайте схему с двумя проводами. Один на 3.3, другой в пин. И коротните их друг с другом через резистор небольшой. На МК считайте данные с пина. Это будет кнопка, и она будет работать. А потом вместо замыкания самих проводов, опустите их в тазик с водой.

это легко проверить. Сделайте схему с двумя проводами. Один на 3.3, другой в пин. И коротните их друг с другом через резистор небольшой. На МК считайте данные с пина. Это будет кнопка, и она будет работать. А потом вместо замыкания самих проводов, опустите их в тазик с водой.

Резистор если я правильно понял в разрыв пина управления, а какой емкости резистор?

Резистор если я правильно понял в разрыв пина управления, а какой емкости резистор?

не сильно важно, пусть будет 100 Ом.

Резистор если я правильно понял в разрыв пина управления, а какой емкости резистор?

можно и такую схему. тут пин стянут к земле, от помех.

можно и такую схему. тут пин стянут к земле, от помех.

Спасибо тебе добрый человек! Я так понял лучше к 5v чем к 3v3?

Спасибо тебе добрый человек! Я так понял лучше к 5v чем к 3v3?

на ESP8266 нет 5В. И на пины ESP ни в коем случае нельзя подавать 5В. Точно сгорит. Схема из интернета просто для примера, первая которая нагуглилась.

на ESP8266 нет 5В. И на пины ESP ни в коем случае нельзя подавать 5В. Точно сгорит. Схема из интернета просто для примера, первая которая нагуглилась.

Ок, тогда 3v

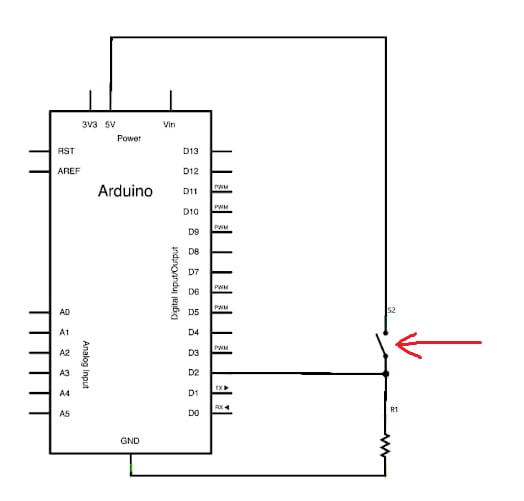

вместо кнопки вот это место надо попробовать в воду опустить.

и посмотреть, придёт ли на МК сигнал.

Мне кажется, что нет.

Ок, тогда 3v

https://profazu.ru/elektrooborudovanie/samodelki-oborud/datchik-protechki-vody-svoimi-rukami.html

Ок, тогда 3v

https://www.youtube.com/watch?v=fzeaI7xRrNw понадобится транзистор итд итп. Несложная схема.

я бы пытался детектить протечки по аномальному расходу воды 😀 или современные счетчики не обладают такой чувствительностью?

Ок, тогда 3v

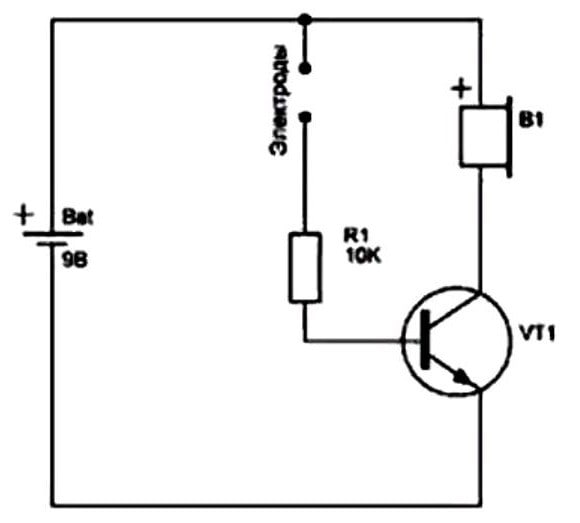

или вот, с дешёвым NPN-транзистором.

от чего защитить, от удара молнии?

А я хочу сделать себе ещё полив на улице, если я поставлю такой модуль, нужно ещё как то от молнии защититься?

Нужно контролировать через esp8266 есть ли в баке вода или нет, опущу в бак просто медный провод, времени ждать модули с обвязкой с али нет. Что нужно что бы защитить esp, подтяжки достаточно?

Ух ты сколько понаписали! Все датчики что были показаны выше больше похожи на датчики влажности. Я уверен у вас будет случай когда воды уже не будет, а датчик покажет наличие влаги, придется играться с кодом. Я бы предложил использовать штангу по которой бегает поправок, на поплавке магнит и два геркона, либо один (тогда штанга с ограничителем)

А я хочу сделать себе ещё полив на улице, если я поставлю такой модуль, нужно ещё как то от молнии защититься?

Я думал защита от молнии не более чем шутка

Я думал защита от молнии не более чем шутка

Так это шутка?

Так это шутка?

Нет, конечно, вдруг ударит! И еще надо построить сооружение от землетрясений! Так же разработать защиту от метеоритов. P.S. Как вариант обратиться в страховую на случай разных пиздецов

Так это шутка?

Ну а как ты от нее защитишься кроме громоотвода

Ну а как ты от нее защитишься кроме громоотвода

Может скажу жуткую весч, но во время грозы у нас порты на станции горели просто так, без молний в линию итд итп

Может скажу жуткую весч, но во время грозы у нас порты на станции горели просто так, без молний в линию итд итп

Ну так от этого разве можно сделать защиту?

Ну так от этого разве можно сделать защиту?

Она как бы есть, но не всегда эффективна =) А для такой поделки городить огород адекватно ли?

Она как бы есть, но не всегда эффективна =) А для такой поделки городить огород адекватно ли?

Для такой поделки лучшая защита это ещё одна запасная такая же поделка)

Ок, тогда 3v

https://youtu.be/60XX9N5p1q8 Сделал на npn-транзисторе, который был. Работает от 3.3 В.

Для такой поделки лучшая защита это ещё одна запасная такая же поделка)

Именно! А костылизация ни к чему хорошему не приведет

https://youtu.be/60XX9N5p1q8 Сделал на npn-транзисторе, который был. Работает от 3.3 В.

Центральная жила от коаксиала, на конце герметизированная. Датчик уровня работает на принципе зависимости ёмкости между жилой и баком от уровня жидкости

Генератор на триггере Шмитта, измеряемый параметр - частота колебаний

Соответственно, вход - цифровой, считается частота

ультразвуковым ещо можно меряьт уровень, если закрепить его сверху смотрящим на поверхность воды

Поплавок на унитазе сломался? =)

Зачем замерять уровень воды в унитазе через интернет?

Зачем замерять уровень воды в унитазе через интернет?

Про унитаз это я придумал, у него другой какой то бачок =)

Хм, наверное, разрабатывает умный японский унитаз

Хм, наверное, разрабатывает умный японский унитаз

Да малоли в бочку воду набирать... У меня вот полив, надо набирать в бочку воду, кидать туда удобрения и поливать уже этой водой, постоянно включу чтоб вода набиралась и забуду, прихожу а возле бочки уже болото.... Наверняка у него такая же проблема

Да малоли в бочку воду набирать... У меня вот полив, надо набирать в бочку воду, кидать туда удобрения и поливать уже этой водой, постоянно включу чтоб вода набиралась и забуду, прихожу а возле бочки уже болото.... Наверняка у него такая же проблема

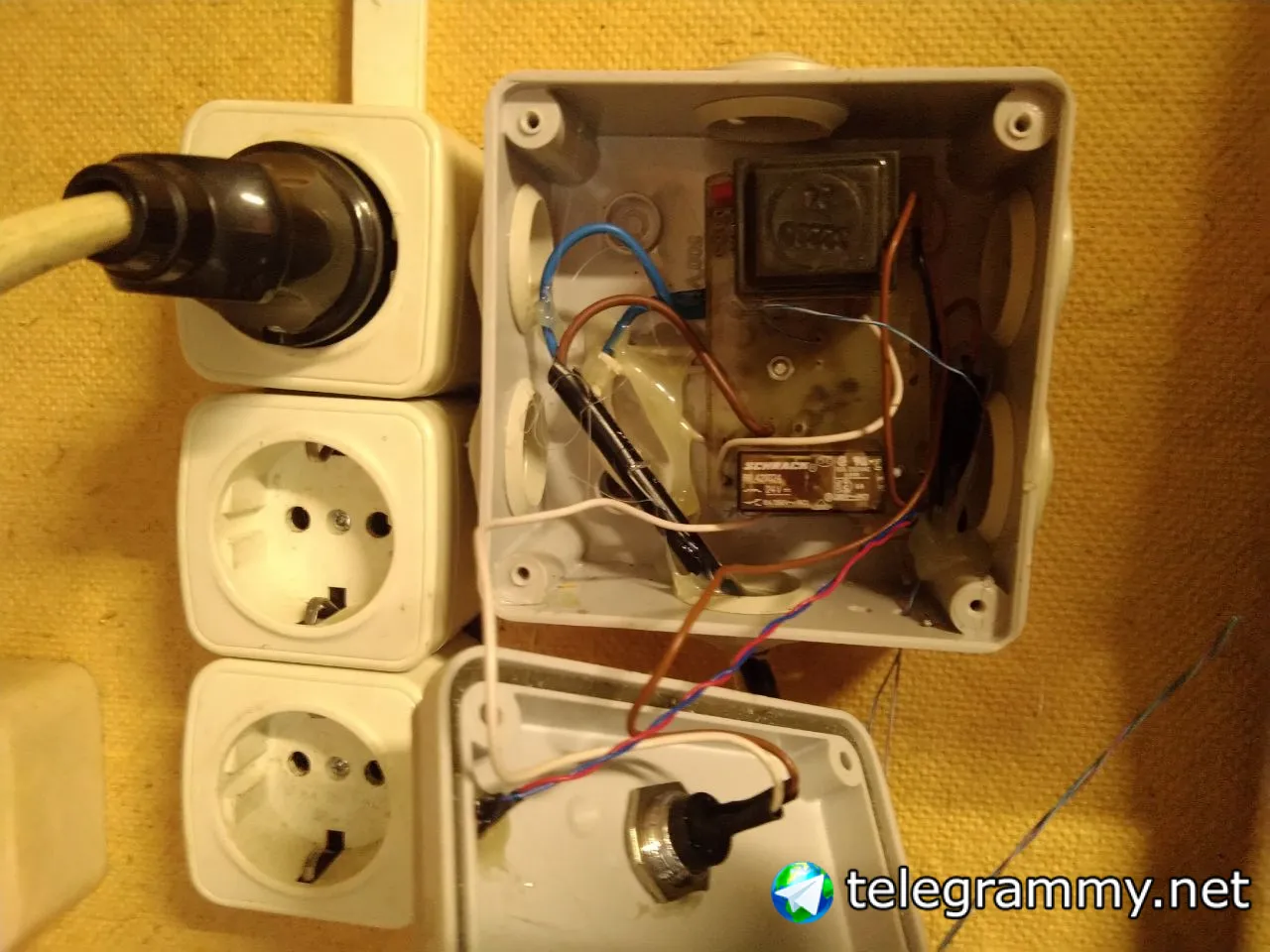

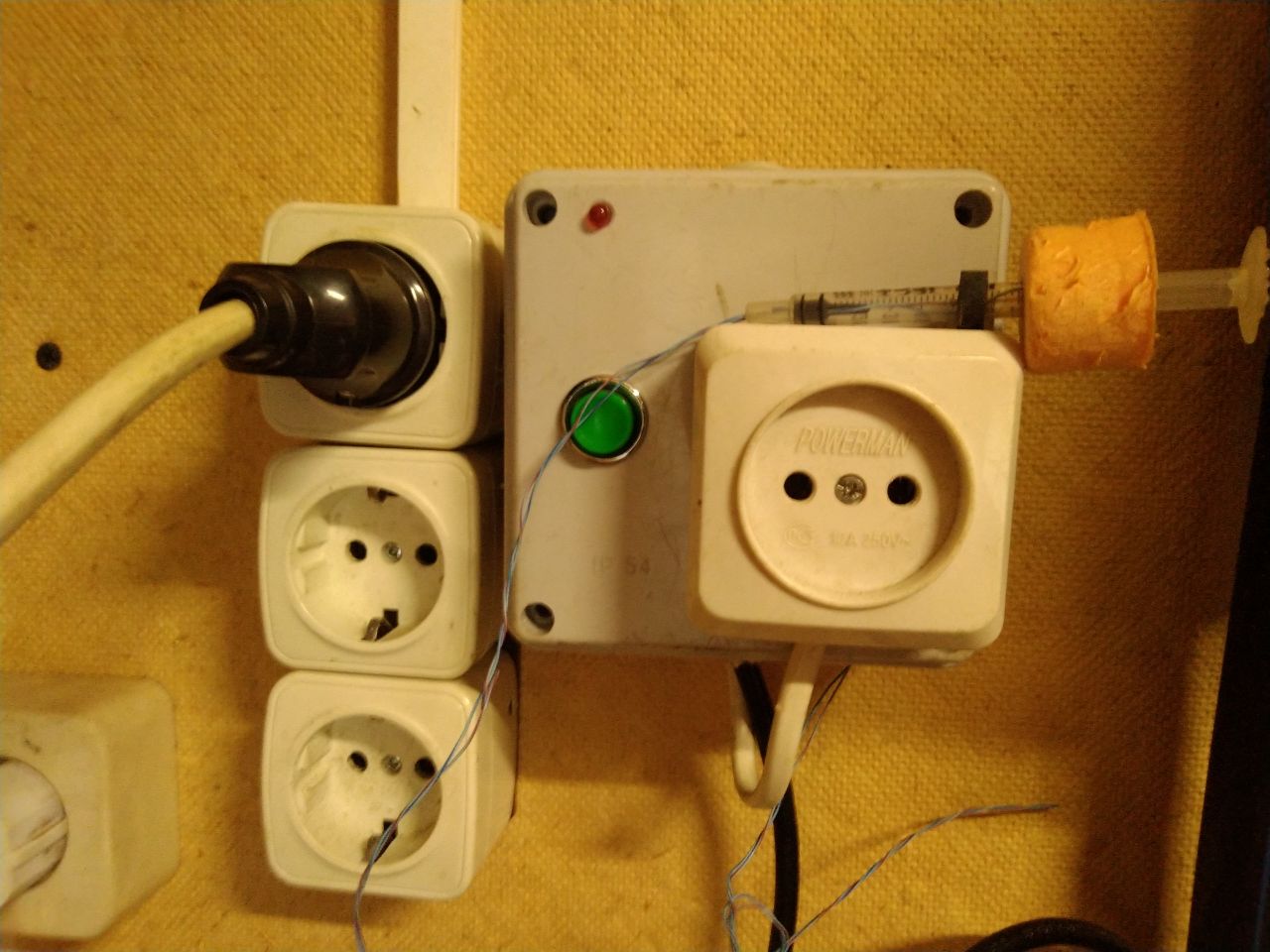

Мой вариант контроля воды. Трансформатор и реле на 24 вольта(что было то и воткнул) кнопкой зелёной подаётся питание на трансформатор, паралельно кнопке Н.Р. контакт реле. Реле подключено через транзистор на базу которого подключен геркон. При нажатии кнопки, если уровень маленький, геркон замкнут и реле удерживает питание на трансформаторе.

Да малоли в бочку воду набирать... У меня вот полив, надо набирать в бочку воду, кидать туда удобрения и поливать уже этой водой, постоянно включу чтоб вода набиралась и забуду, прихожу а возле бочки уже болото.... Наверняка у него такая же проблема

у геркона так себе гистерезис, не ?

у геркона так себе гистерезис, не ?

Так зависит всё от магнита.

Он у тебя прямоугольный?

Он у тебя прямоугольный?

Овальный
