Про это?

Вова, он хочет реле управлять единицей А не нулём,

У меня нет такого где есть 240в постоянки

та думал не заказывать драверы для светодиодов с управлением... ок. а что хорошее на 20-30в?

Вова, он хочет реле управлять единицей А не нулём,

🤔 понятно

та думал не заказывать драверы для светодиодов с управлением... ок. а что хорошее на 20-30в?

Для постоянки я использую irl3705

Если нужно шимить на высокой частоте и токи не большие, то есть мосфеты попроще.

Для постоянки я использую irl3705

77А, 55В? отличная деталька. спасибо)

Теперь, где был белый провод, он общий на две оптопары, его нужно разделить, т. е. перерезать и двумя проводка ми от каждой оптопары.

Ясно, спасибо буду дальше шаманить

Удачи

77А, 55В? отличная деталька. спасибо)

Я заказывал с алика, там они такие мощьности не вытянут, но 20а должны держать.

Ребята, здравствуйте Порекомендовали Ваш чат в качестве источника, где можно найти и обмениваться информацией, по возможности найти программиста с опытом. Попробую вкратце написать задачу. #Запрос след.характера: нужно протестировать #NFC-чип с пом. #RFID-ридера, с дальнейшим возможным написанием под этот NFC-чип софта. #Задача - в рамках проекта. Условия обговариваются, главное: найти опытного и компетентного специалиста, в идеале, по близости к #Москве. Писать в ЛС.

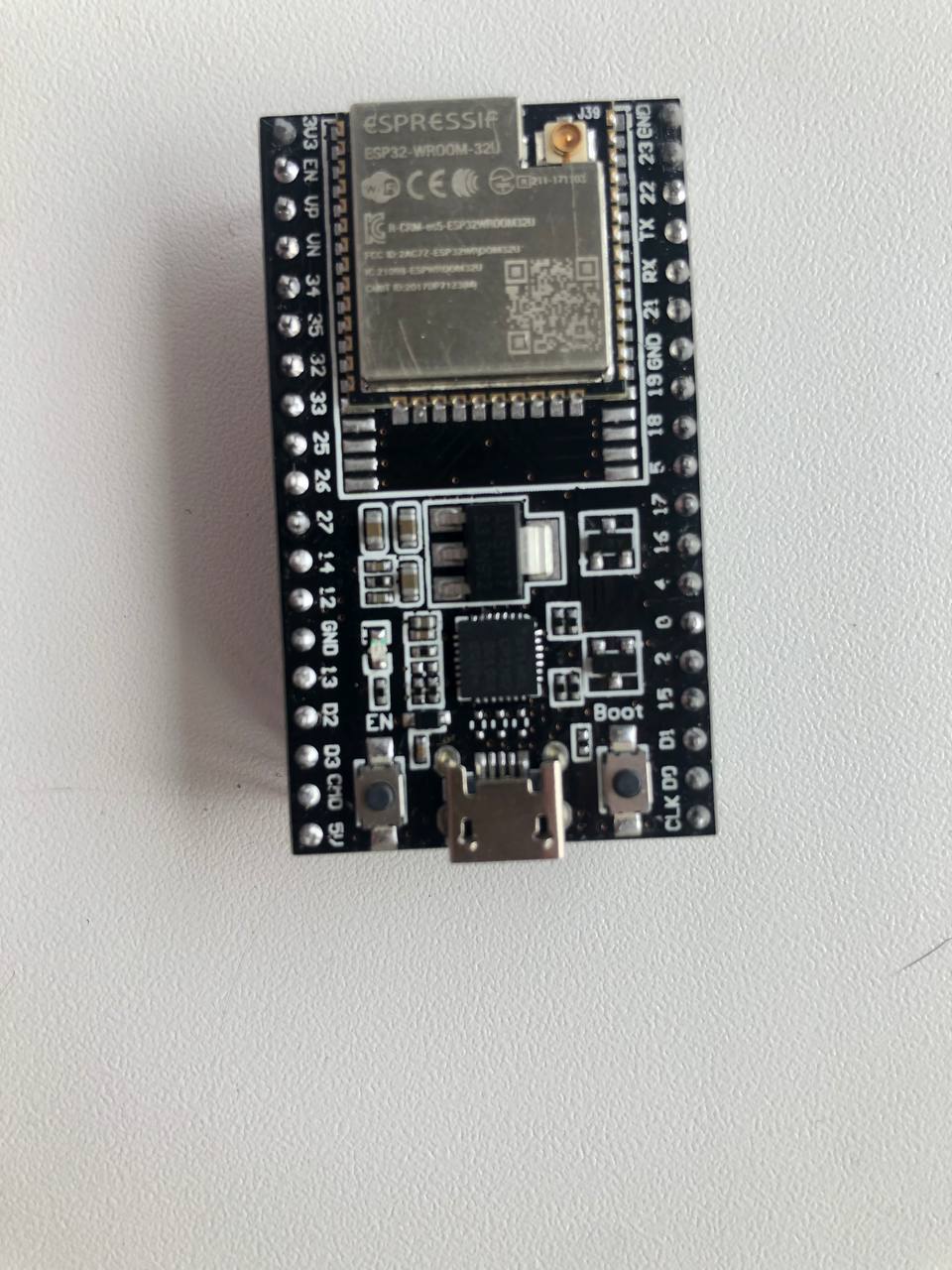

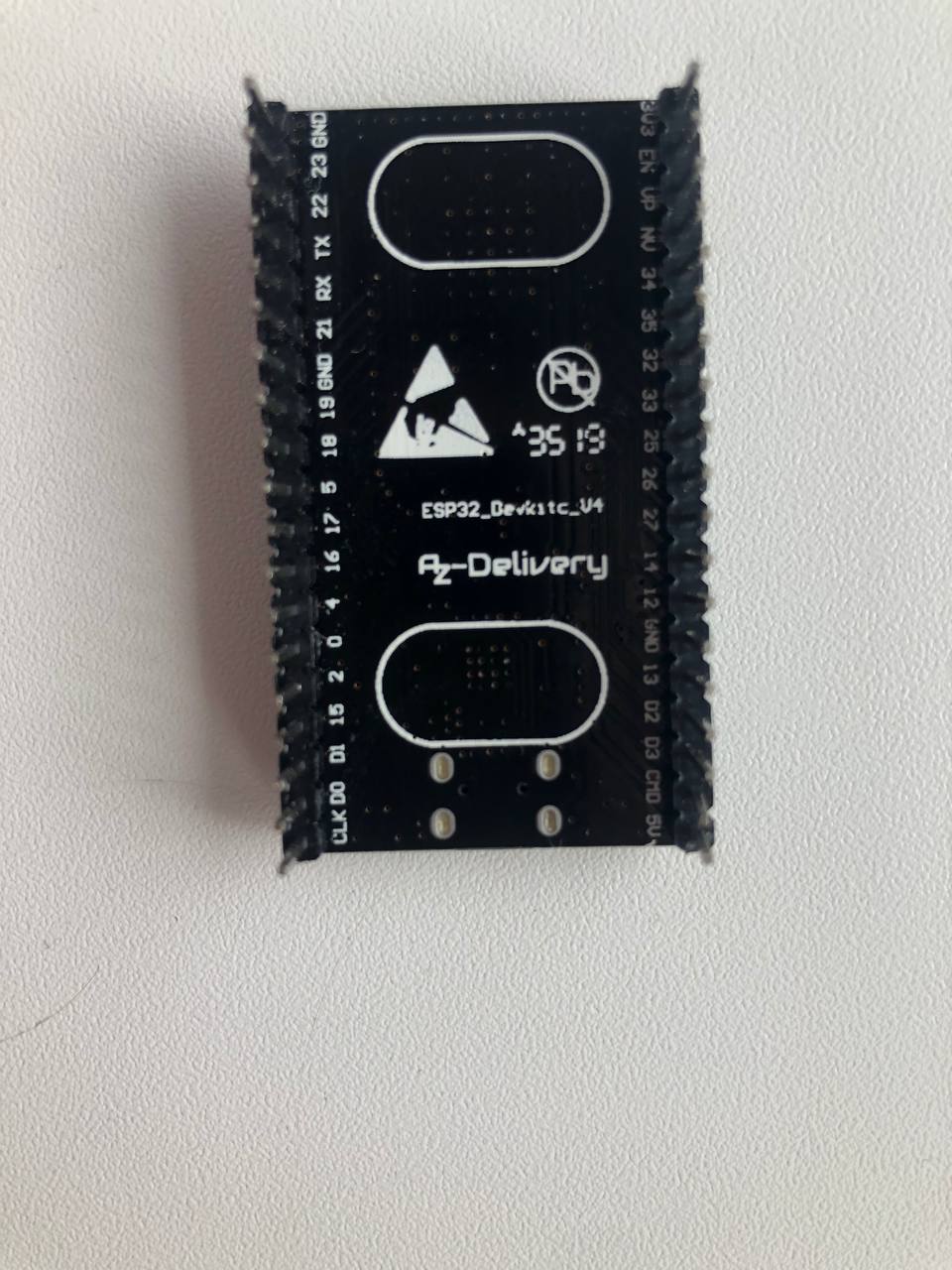

Народ помогите с esp32

Этой стороной вверх, помогло?

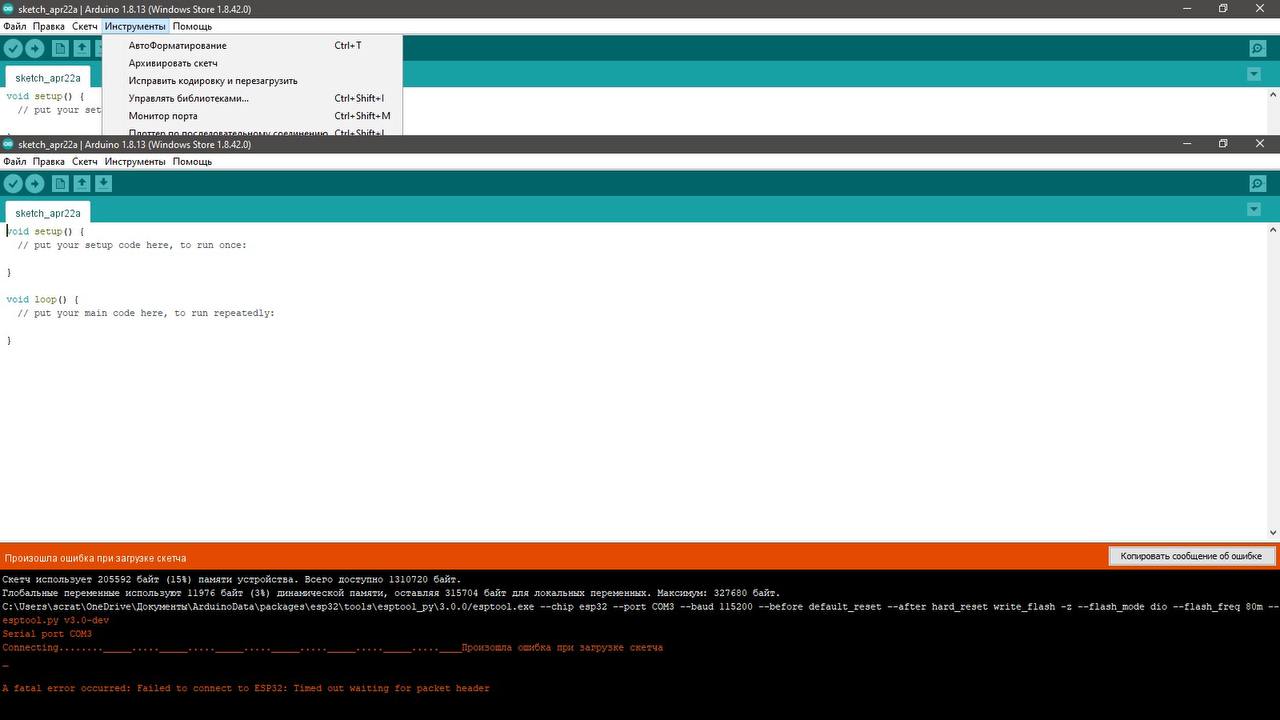

Кароче не могу заставить его прошиваться

Кто то работал с таким?

Как можно вообще проверить его на работоспособность?

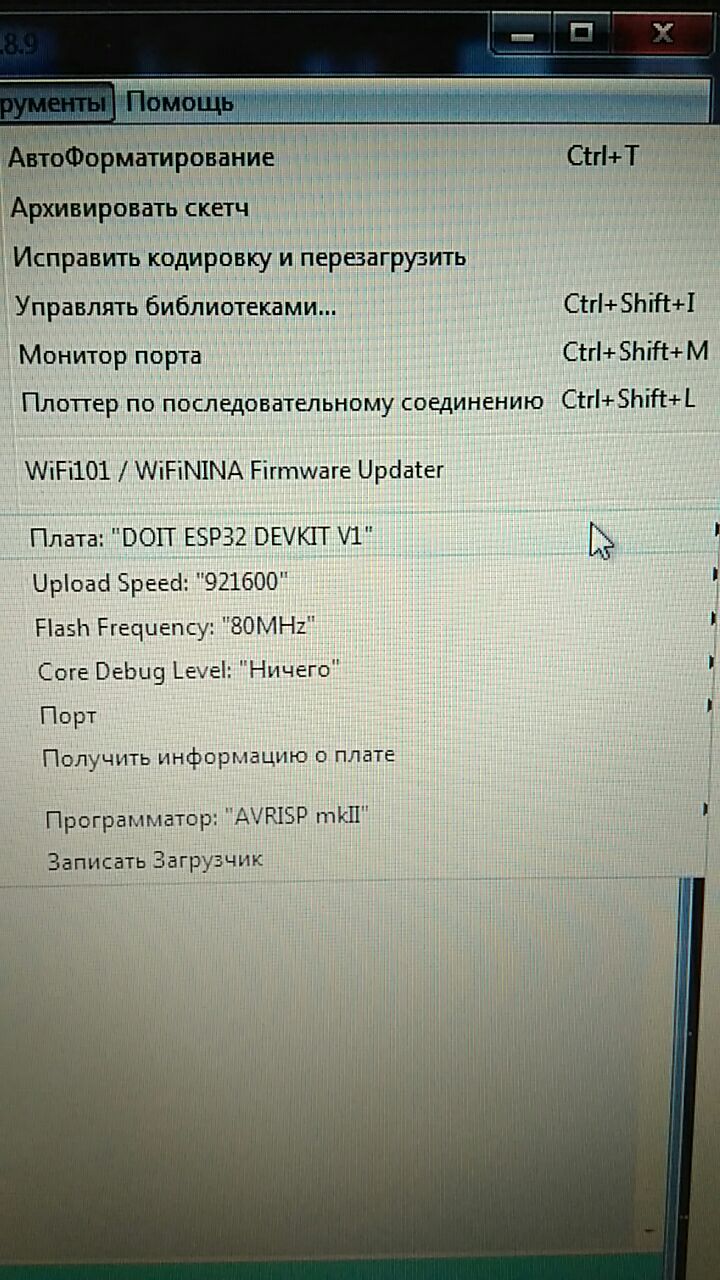

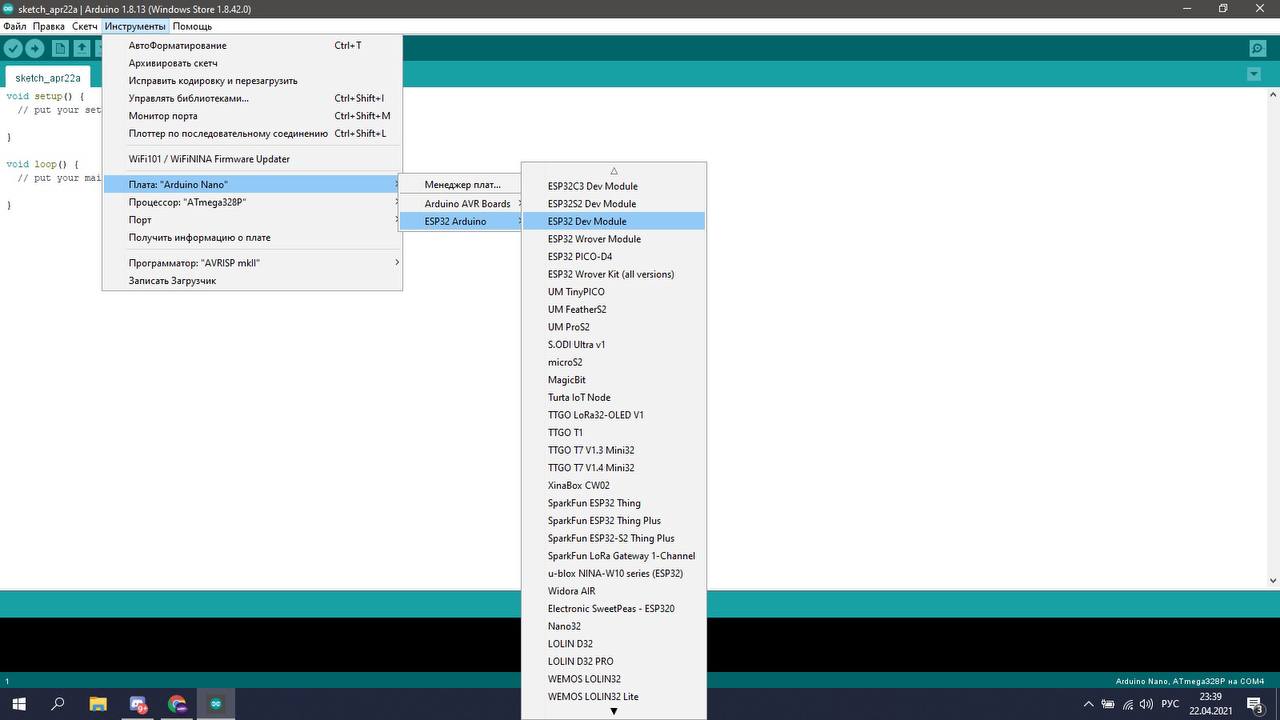

Из этого списка что необходимо выбрать?

Из этого списка что необходимо выбрать?

DOIT ESP32 DEVKIT V1

Пробовал

И boot нажимал и кондер между gnd и en кидал

Кароче не могу заставить его прошиваться

Кнопку boot надо удерживать

Когда пишет Connecting….?

И boot нажимал и кондер между gnd и en кидал

В сериал после ресета что выдаёт?

И boot нажимал и кондер между gnd и en кидал

Когда прошивка начинается, нужно зажать boot и удерживать, пока не пойдут проценты.

Так она не начинается

Порт правильный выбрал?

В сериал после ресета что выдаёт?

Как проверить?

Порт правильный выбрал?

Да

Как проверить?

Открой мониор порта в ардуино иде и жми ресет на есп, она должна выдать стартовый код.

Открой мониор порта в ардуино иде и жми ресет на есп, она должна выдать стартовый код.

Не чего вроде не выдает, ресет у нее вроде кнопка EN?

Щя под linux попробую покажу скрины

Не чего вроде не выдает, ресет у нее вроде кнопка EN?

Если ничего не выдаёт - есп дохлая или криво подключена.

Ну как оно криво может быть подключено?

Похоже мертвяк

Я даже терминалом на порт подключался и не чего там не видел

Ну щя еще раз проверю

Она новая может как то загрузчик надо прошить сперва?

Открой мониор порта в ардуино иде и жми ресет на есп, она должна выдать стартовый код.

в мониторе порта скорость имеет значение?

в мониторе порта скорость имеет значение?

115200

так и стоит

но там пусто при нажатии кнопок

[ 618.353546] usb 2-1: new full-speed USB device number 6 using uhci_hcd [ 618.562995] usb 2-1: New USB device found, idVendor=10c4, idProduct=ea60, bcdDevice= 1.00 [ 618.563022] usb 2-1: New USB device strings: Mfr=1, Product=2, SerialNumber=3 [ 618.563033] usb 2-1: Product: CP2102 USB to UART Bridge Controller [ 618.563043] usb 2-1: Manufacturer: Silicon Labs [ 618.563052] usb 2-1: SerialNumber: 0001 [ 618.577222] cp210x 2-1:1.0: cp210x converter detected [ 618.578494] usb 2-1: cp210x converter now attached to ttyUSB0

вот что dmesg под linux показывает когда подключаю

А если EN нажать и отпустить?

Пока видно что жив юсб чип

Если в терминал ничего не посыпится, смотреть питание, связи на плате, может непропай.

ну в терминале пусто

Как можно вообще проверить его на работоспособность?

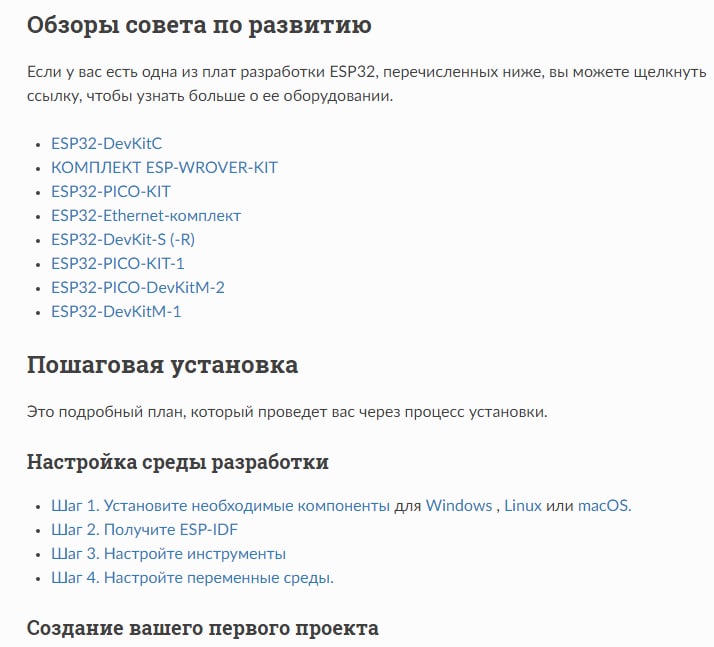

https://docs.espressif.com/projects/esp-idf/en/latest/esp32/get-started/index.html

похоже трупик

похоже надо вернуть перекупу пусть сам др...тся

кто то может посоветовать кукую esp32 купить/заказать

их просто столько много модификаций

похоже трупик

Раз трупик то замкнуть RX-TX и поймать эхо - проверить работу моста uart-usb

это в мониторе терминала в arduino ide можно увидеть

?

ну uart я так понимаю рабочий

в любом терминале -что-то послать

ну в терминале пусто

там не было Blink по умолчанию?

мигание диода при вкл?

мигание диода при вкл?

да. Постоянное мигание светодиодом.

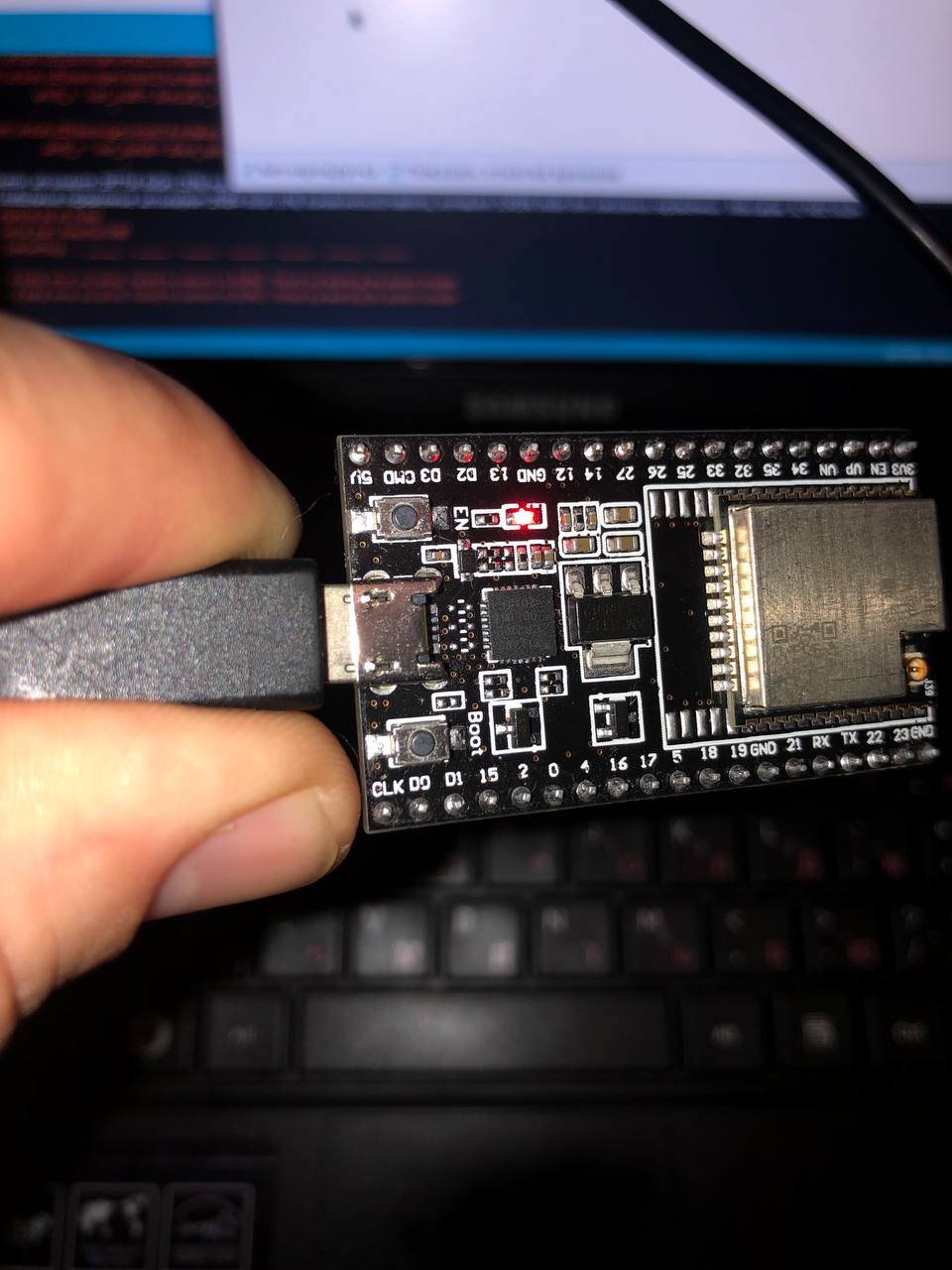

ну диод тут вроде всего 1 и он постоянно горит

на фотке он над кнопкой EN

Ну и документацию можно почитать (хотя кто же ее читает :) )

https://docs.espressif.com/projects/esp-idf/en/latest/esp32/hw-reference/esp32/get-started-devkitc.html

Раз трупик то замкнуть RX-TX и поймать эхо - проверить работу моста uart-usb

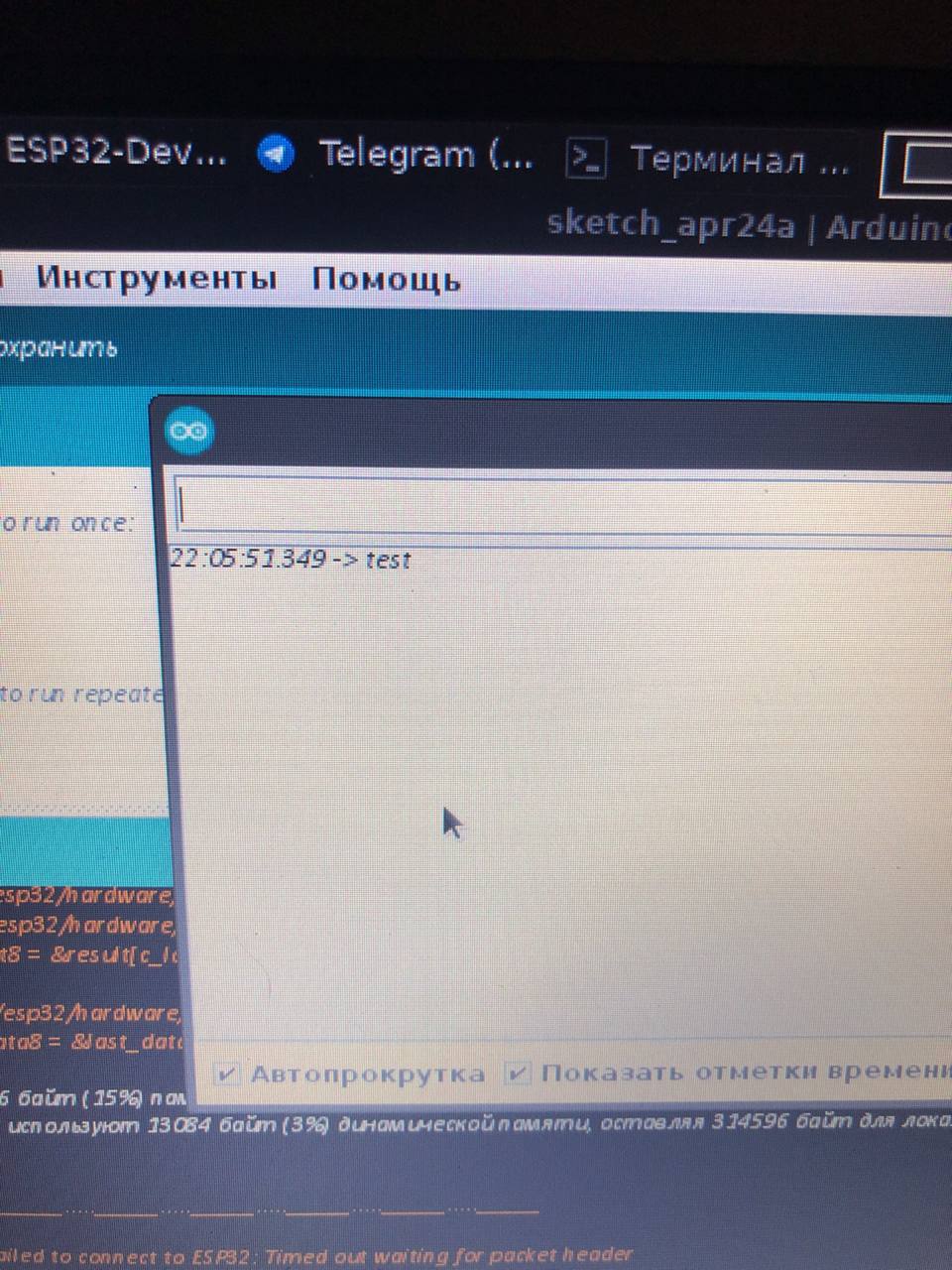

Вот замкнул отправил test

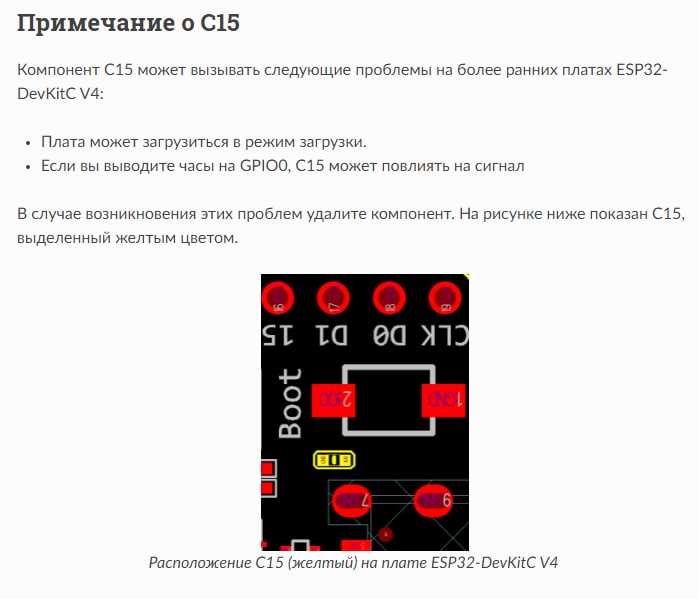

отлично, мост uart-usb жив. осталось С15 удалить

Ну и документацию можно почитать (хотя кто же ее читает :) )

Так его там и нет

Так его там и нет

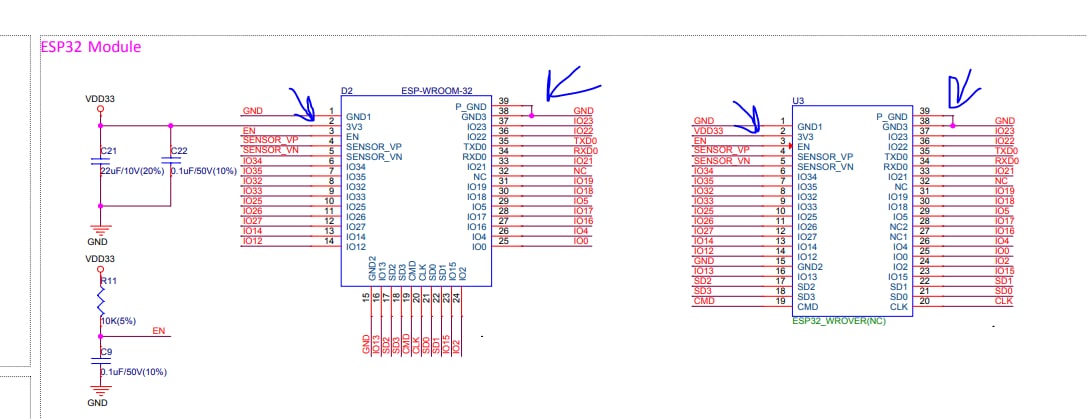

ок, тогда можно проверить питание на ногах модуля esp

Так куда че тыкать мультиком?)

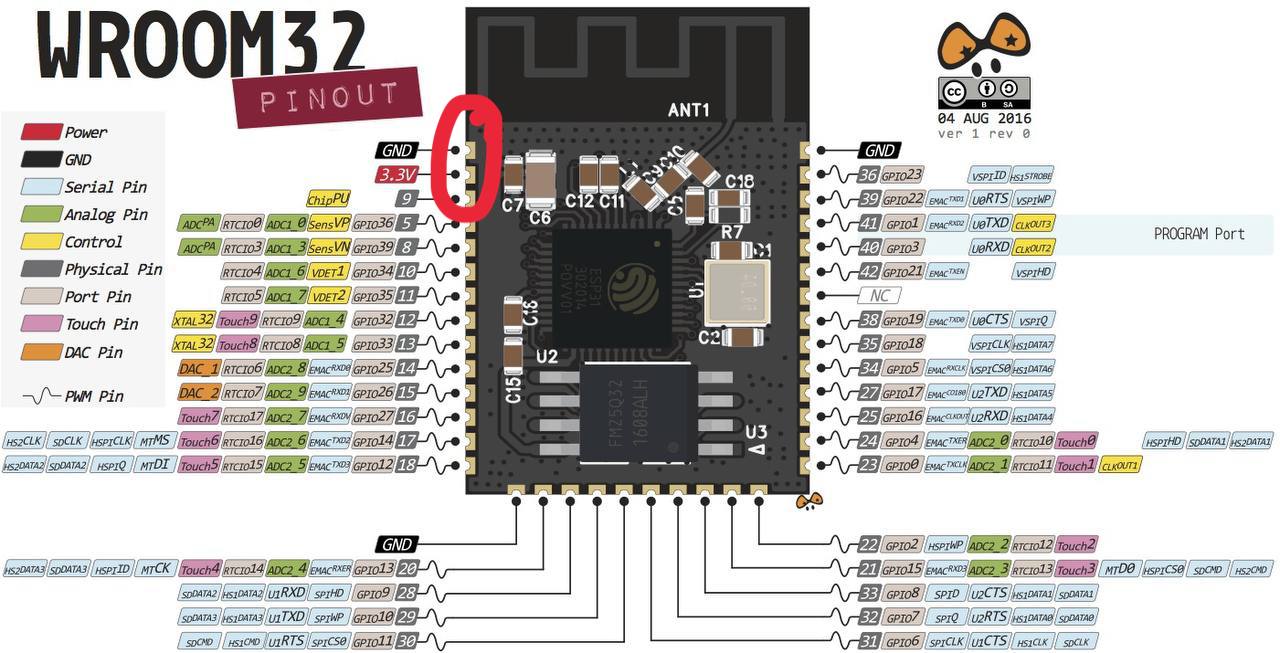

Тут 3.3 есть

Так куда че тыкать мультиком?)

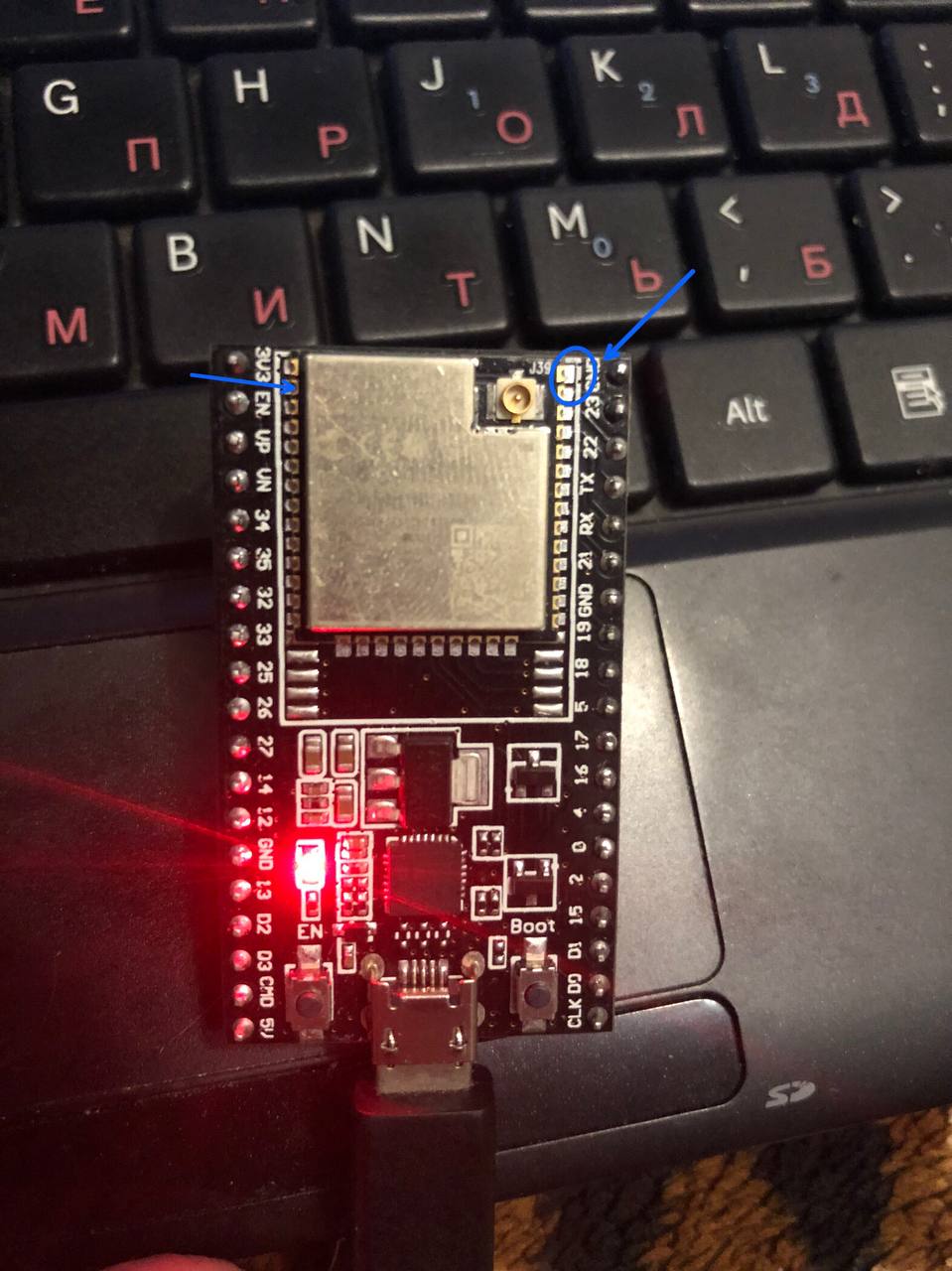

Тут?
