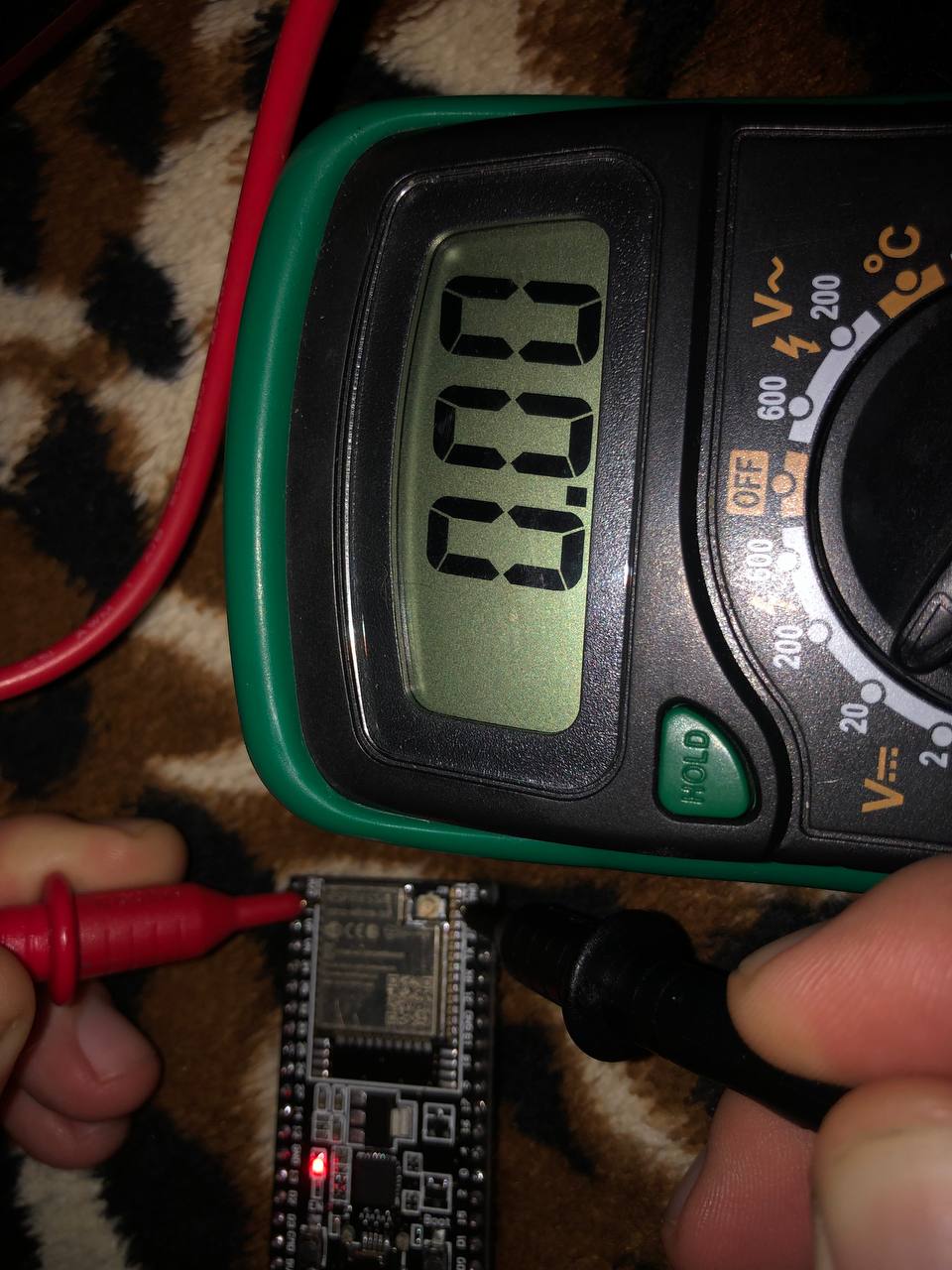

Так по 0

Так по 0

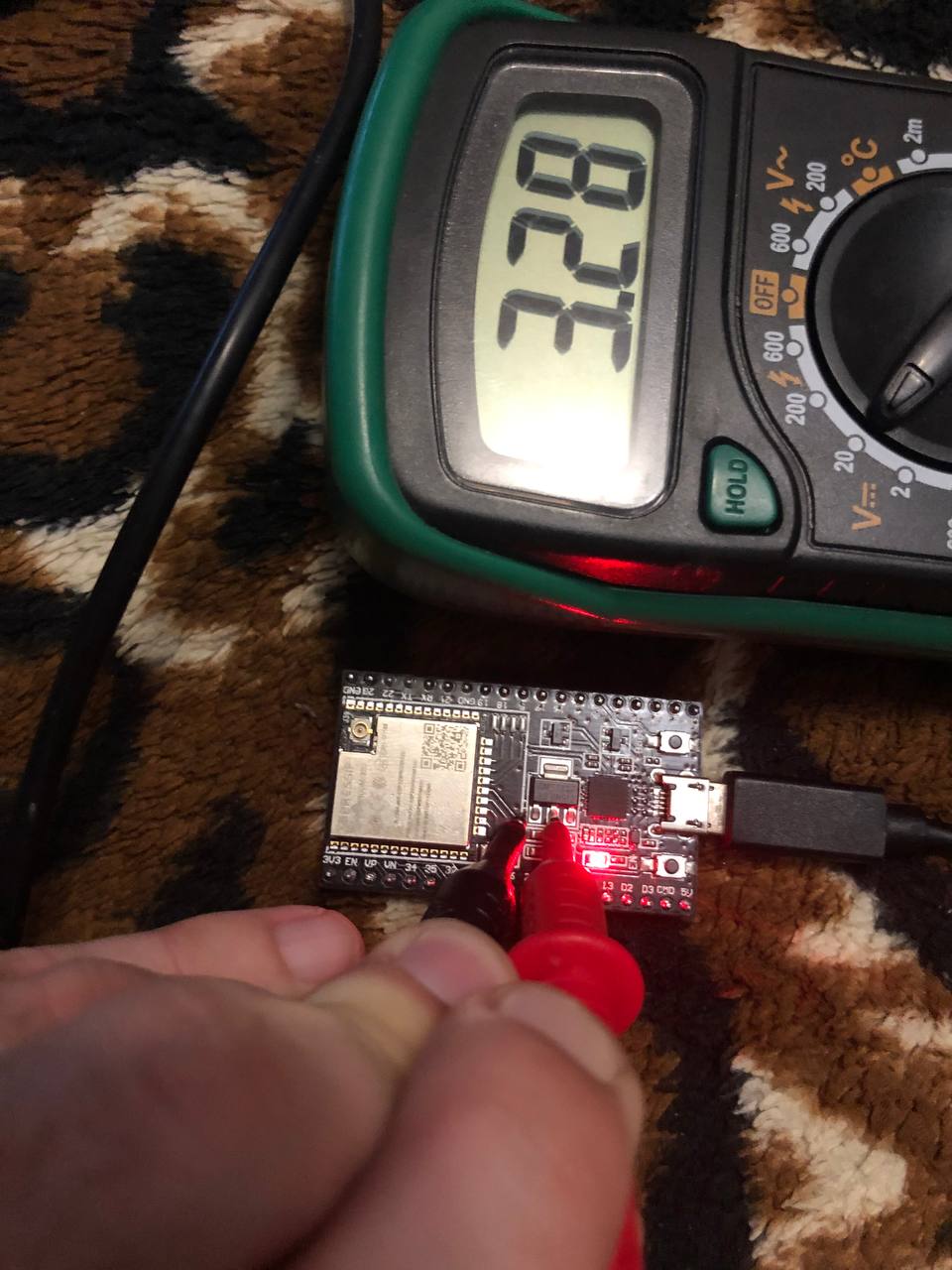

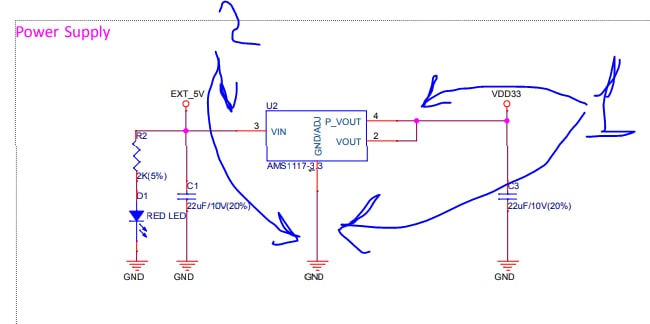

Теперь на самом стабилизаторе Сначала 1, если там то же 0, то на 2

Может не так меряю?

Может не так меряю?

Нормально

Ну а че тогда не работает?

Так здесь есть питание, или "так по 0" - о чëм это?

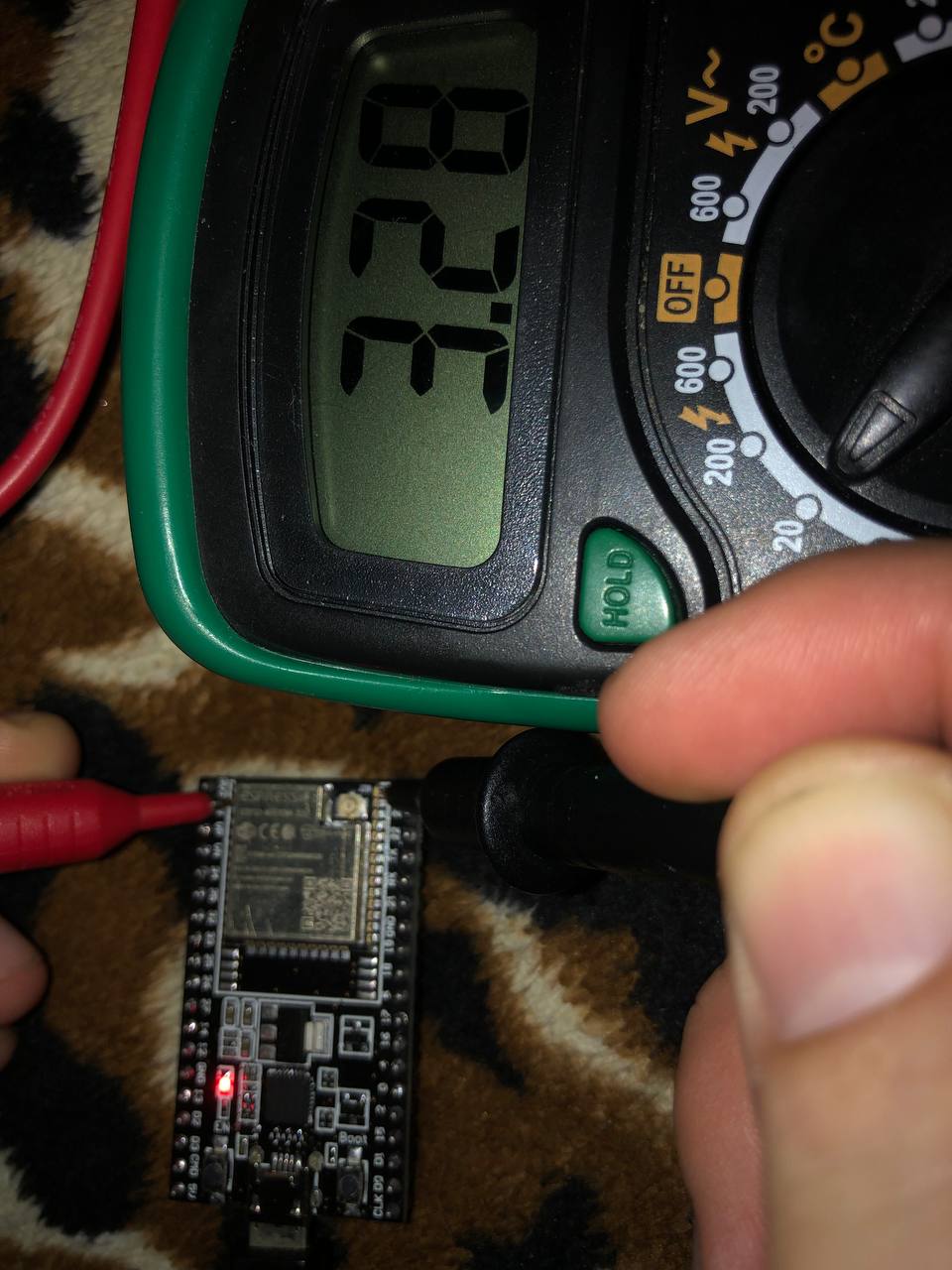

Если там 0, вместо 3.28, значит в этом проблема

1-39 есть 3.3, 1-38 - 0

1-39 есть 3.3, 1-38 - 0

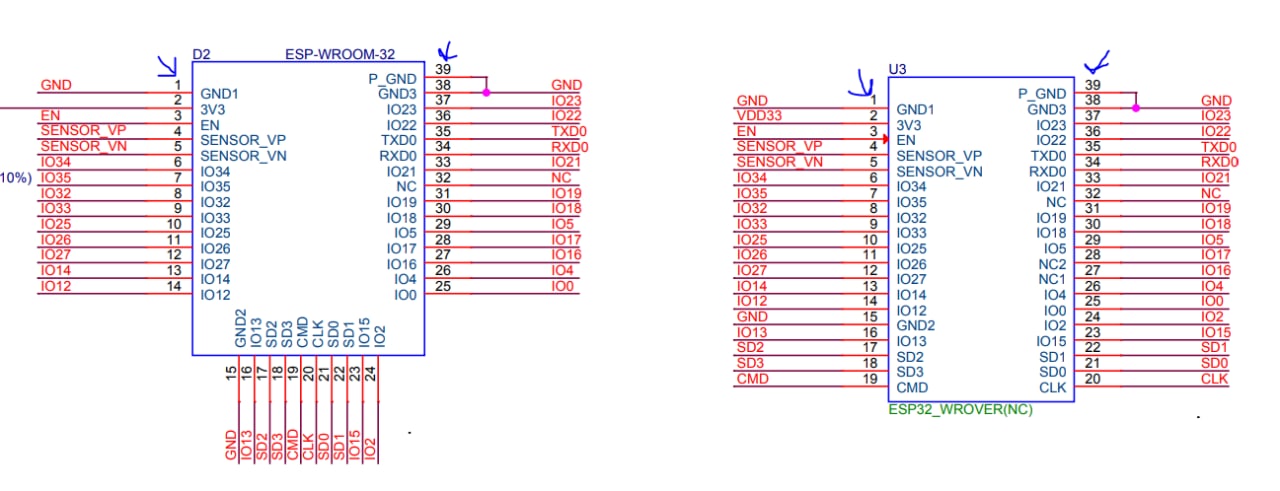

Если между 1 и 39 есть 3.3 V, то оборвана земля. Что маловероятно. Точно между 1 и 39 ?

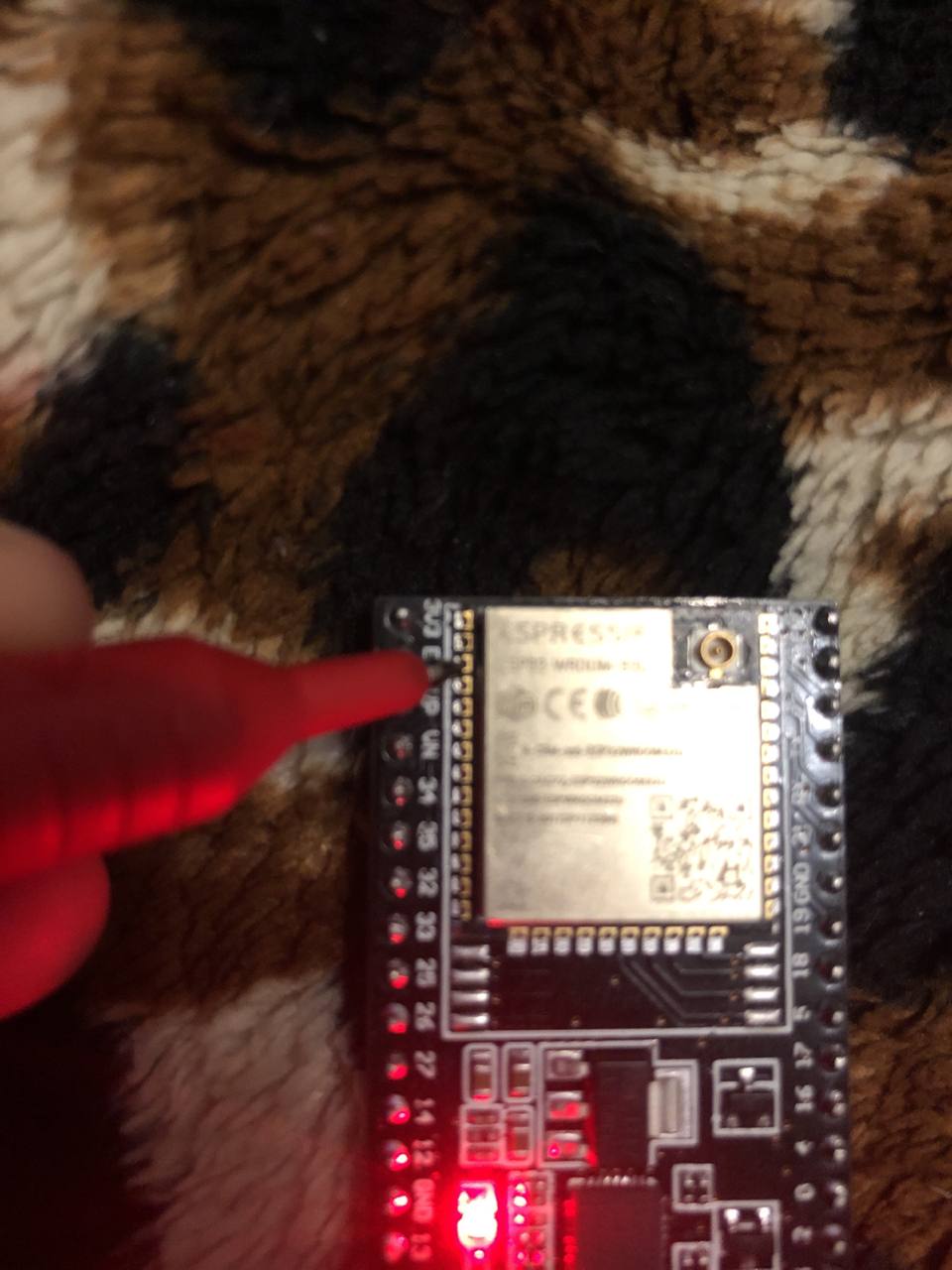

Видно?

Блин 2-39

И 2-38

Если между 1 и 39 есть 3.3 V, то оборвана земля. Что маловероятно. Точно между 1 и 39 ?

А поделитесь такой докой откуда это

Если между 1 и 39 есть 3.3 V, то оборвана земля. Что маловероятно. Точно между 1 и 39 ?

Извиняюсь за оговорку 2-39 и 2-38 мерял

А поделитесь такой докой откуда это

https://dl.espressif.com/dl/schematics/esp32_devkitc_v4-sch-20180607a.pdf

Ну че реально моего зверя оживить?

Извиняюсь за оговорку 2-39 и 2-38 мерял

между 3 и 39 должно быть 3.3 V, и при нажатии на кнопку rst должно быть 0. ТО же самое про пин 25 и кнопку boot

3-39 1.6 при нажатом en 0. 25-39 2.7 при нажатом boot 0

Питание сейчас от usb ноута

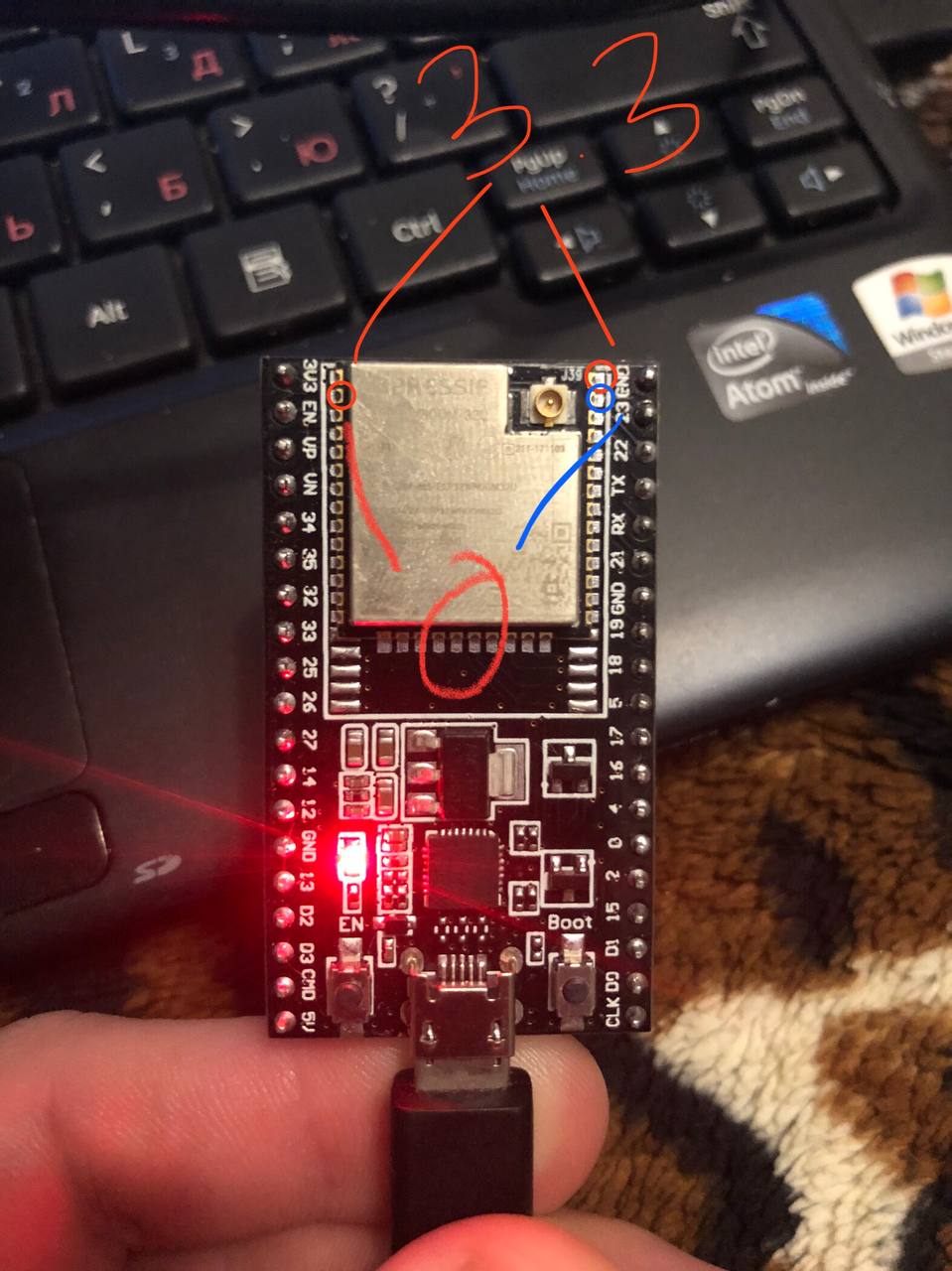

То, что сейчас называешь 39, это на самом деле 38. А 39 это большой пятак снизу платы

Блин точно

Что за пятак не вижу

3-39 1.6 при нажатом en 0. 25-39 2.7 при нажатом boot 0

1,6 V че-то маловато, должно быть как на boot

Что за пятак не вижу

да хрен с ним, это земля.

Что за пятак не вижу

Он снизу модуля, припаян к основной плате. Не увидишь

Ну 38-39 по идее закорочены

Ну 38-39 по идее закорочены

Хрен с ними😉 Питание есть

Ну че тогда не работает я уже задолбался с ней)

3-39 1.6 при нажатом en 0. 25-39 2.7 при нажатом boot 0

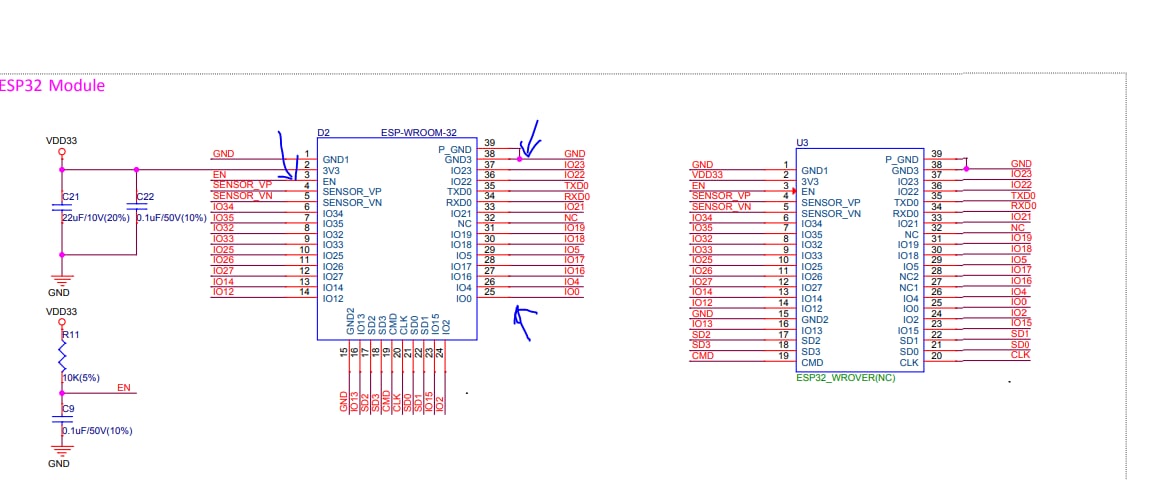

Попробуй закоротить резистор R11 и снять-подать питание. Может быть что-то повалится в uart Если не повалится, то писать претензию продавцу и после того как он вышлет тебе деньги или новую плату, снять крышку и выковырять flash-память. Пригодится :)

Найти бы еще р11

Найти бы еще р11

Прозвони, он единственный с ногой 3 связан (en)

Щя сек

Рядом с кнопкой скорее всего

Наверно оно

Блин не надо было искать вон же en выведен на второй pin платы, рядом с 3.3в. Замкни и всë. Только кнопку ен не нажимай при этом

Еn с 3.3 замкнуть???

Хотя.. 1.6в. Похоже что esp-шке кирдык

Еn с 3.3 замкнуть???

Ага

Ну в мониторе пусто

Ну в мониторе пусто

Есп дохлая скорее всего. Сейчас на похожей плате посмотрел, на EN ровно 3.30V

Это где вы именно меряли?

Это где вы именно меряли?

На большой плате второй пин EN

И прошивка начинается сама или boot надо нажимать?

Интересно что в момент прошивки она посылает в порт

И прошивка начинается сама или boot надо нажимать?

На таких платах через уарт сигнал boot формируется, через RTS вроде

Ну на пин2 en и gnd тоже 2.28

Ой 3.28

Ой 3.28

А 1.6 где тогда намерил ?

На самом чипе

Блин щя меряю 3 - и корпус 3.3 получается

На самом чипе

Хз у меня эти ноги контачат 3 на модуле и 2 на плате.

Блин щя меряю 3 - и корпус 3.3 получается

Это норма

Что ей тогда не нравится то

Не в то время нажимаю boot

?

Кароче uart работает а сам модуль нет похоже

Ладно отдам продавцу пускай покажет как работает

Еще раз спрошу какой esp32 посоветуете купить?

Или 8266 постабильней будет?

Или 8266 постабильней будет?

Нет

Еще раз спрошу какой esp32 посоветуете купить?

Рабочий главное. Смотря для каких целей

Да хотел поиграться с алисой связать

Еще хотел спросить все выходы у esp 3.3 не 5 в как у ардуины?

Еще хотел спросить все выходы у esp 3.3 не 5 в как у ардуины?

Да, 3.3

Е.е подцепить 5в нагрузку не получиться ?

Или это не должно мешать ни как?)

Е.е подцепить 5в нагрузку не получиться ?

Смотря какую. Подавать 5в нельзя. А выход 3.3 на вход 5 теоретически можно

А есть еще какие то доки интересные по еспшкам?)

20ма максимум на выход , это все что нужно знать

Ардуино реле 5в с общим по +5в всегда будет включено от есп

Решается просто, достаточно в разрыв провода от есп до реле включить светодиод
