Вроде так и делаю 15 притянул к 0

Подскажи, пожалуйста как подключал uart к pzem 004t к esp8266... Не получается сразу после подачи питания принимать данные с энергомера, только после запуска esp8266 с отсоединённым шлейфом и последующим его подключением...

Я это на espeasy делал, там плагин был

Да, только уарт ее тянет к +, скорее всего, поэтому самый простой ход, пересадить уарт на штатный порт, который используется для загрузки ПО

Понятно, у меня своя прошивка, всё хорошо... Кроме запуска... И mqtt всё отдаётся и в своём приложении принимаю... Вроде всё просто, а нет...

Пересадили, вообще отказывается общаться по uart c энергомером

я бы больше смотрел не на esp а на её обвязку

какие температуры по плюсу выдержит esp32? при +40 не откинется?

вангую что задолго до +125 отъедут кондеры и возможно чтото ещо среди обвязки

241,82 руб. 32%СКИДКА | ESP32 Wroom ESP-WROOM-32 WI-FI Bluetooth макетная плата двухъядерный Процессор CP2102 сверхнизкой Мощность ESP32S микро USB для Arduino https://a.aliexpress.com/_9wsMFB

Запустил ESP32 CAM, завелась с полоборота, вывел в Bot Telegram по запросу фото и от датчика движение сработка, прикольная штука за 8 дол

https://randomnerdtutorials.com/telegram-esp32-cam-photo-arduino/

Как заставить устройство работать некоторое время после отключения питания? Конденсаторы? Я не секу

In1, in2.

Перемычка кидает питание на реле, она нужна.

Перемычка кидает питание на реле, она нужна.

Нужно in соединить с GND, а на VCC подавать 1 с пина ардуины.

Я дико туплю. Снял перемычку, запитал, управляющие два провода мне соединить с массой?

👆

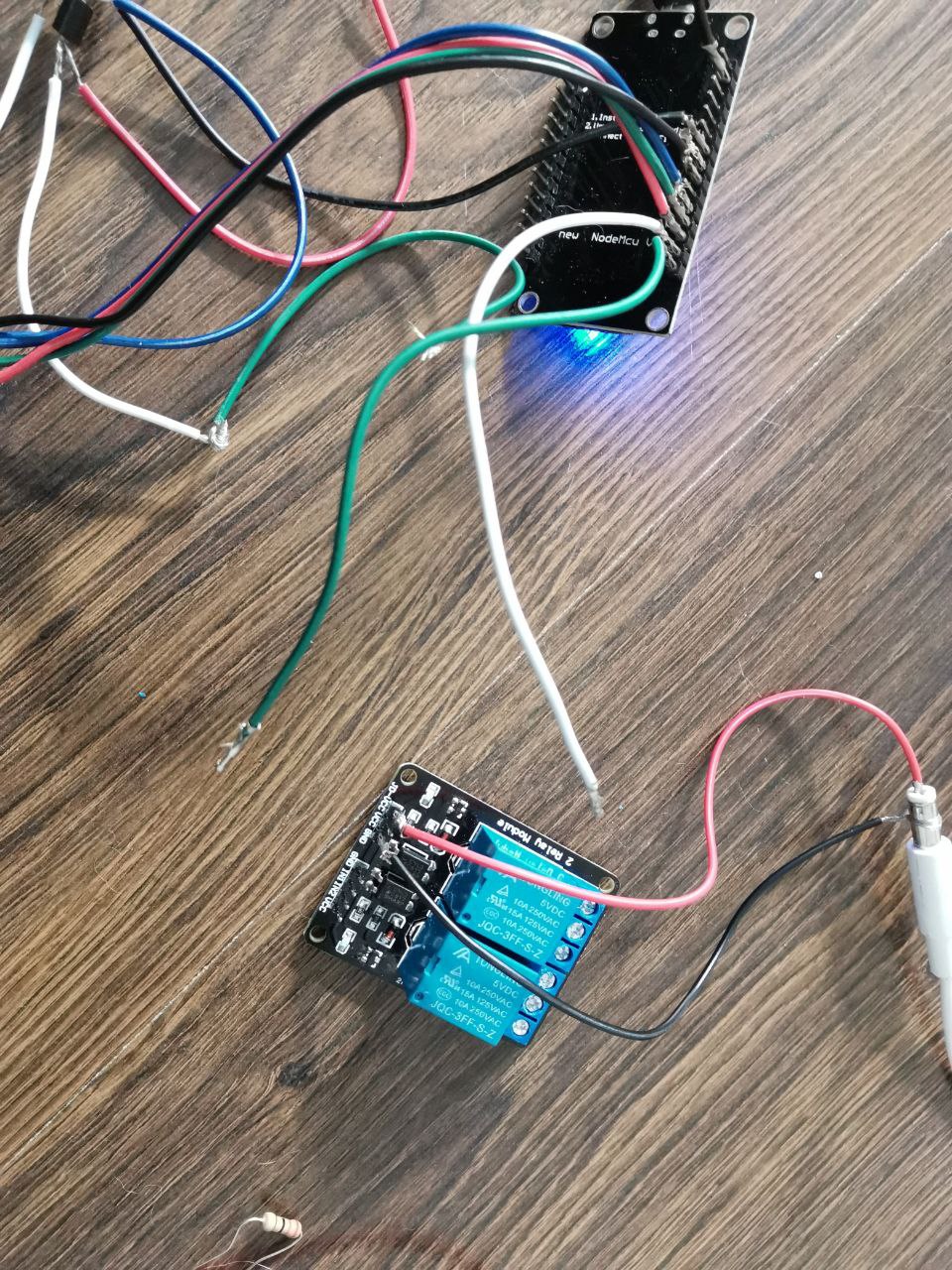

Так подключил, ничего не щелкает

Pc817sharp на реле впаяны

точно хватает выходного тока у esp для открытия транзистора?

Направте на путь истины: задача, кучу ИОТ с подключением по ВИФИ, цель - обновлять их с локального сервера, с отакатами все такое. очень не хотелось бы, что бы при обновлении потерять досуп к устройству (выковыривать их не очень удобно для перепрошивки)

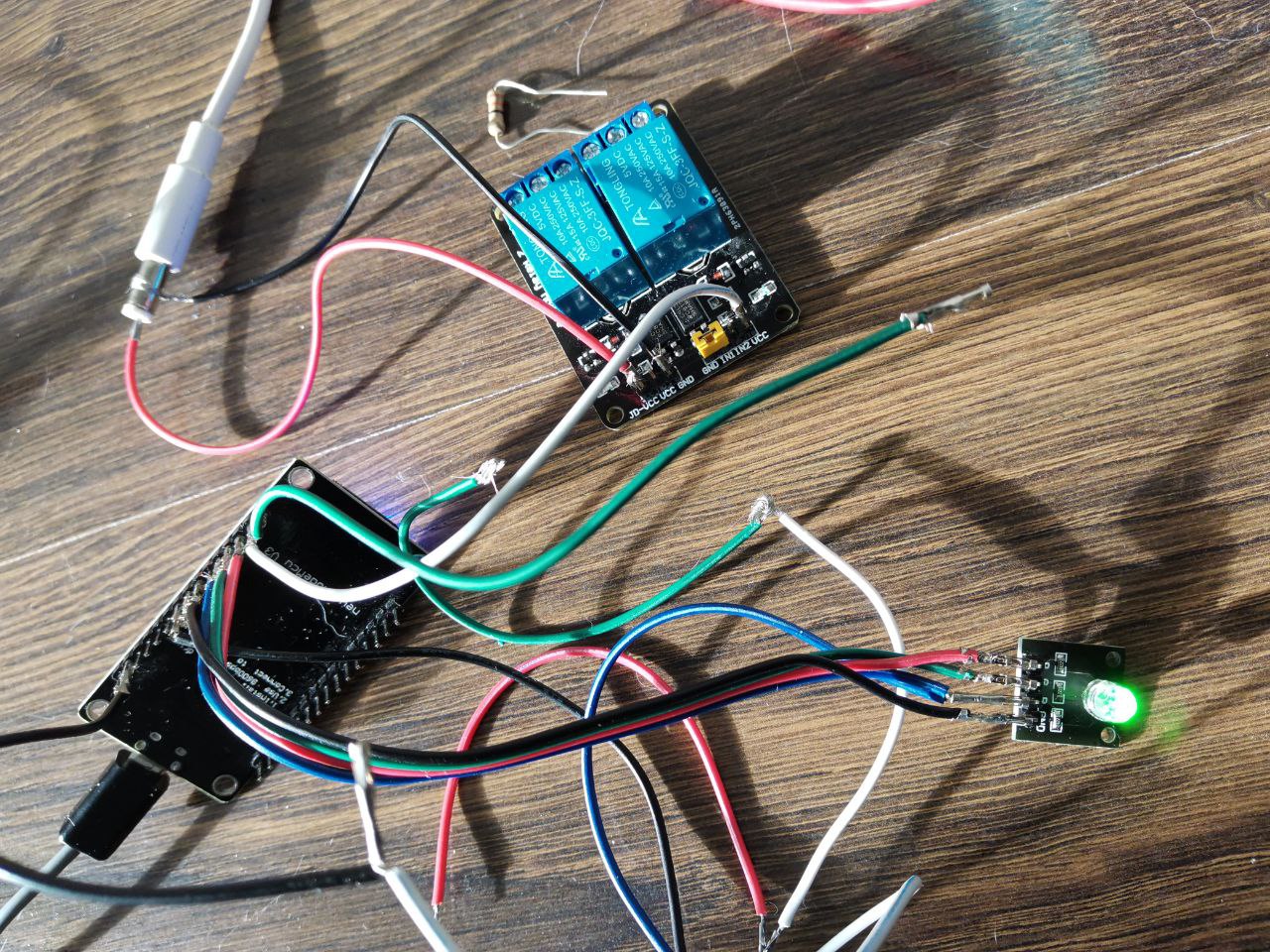

Тут все правильно подключено?

https://youtu.be/8N3b56a1h7E вот тут пишет как переделать. Я наверное проще закажу два обычных реле без оптопар, боюсь спалить есп

Так подключил, ничего не щелкает

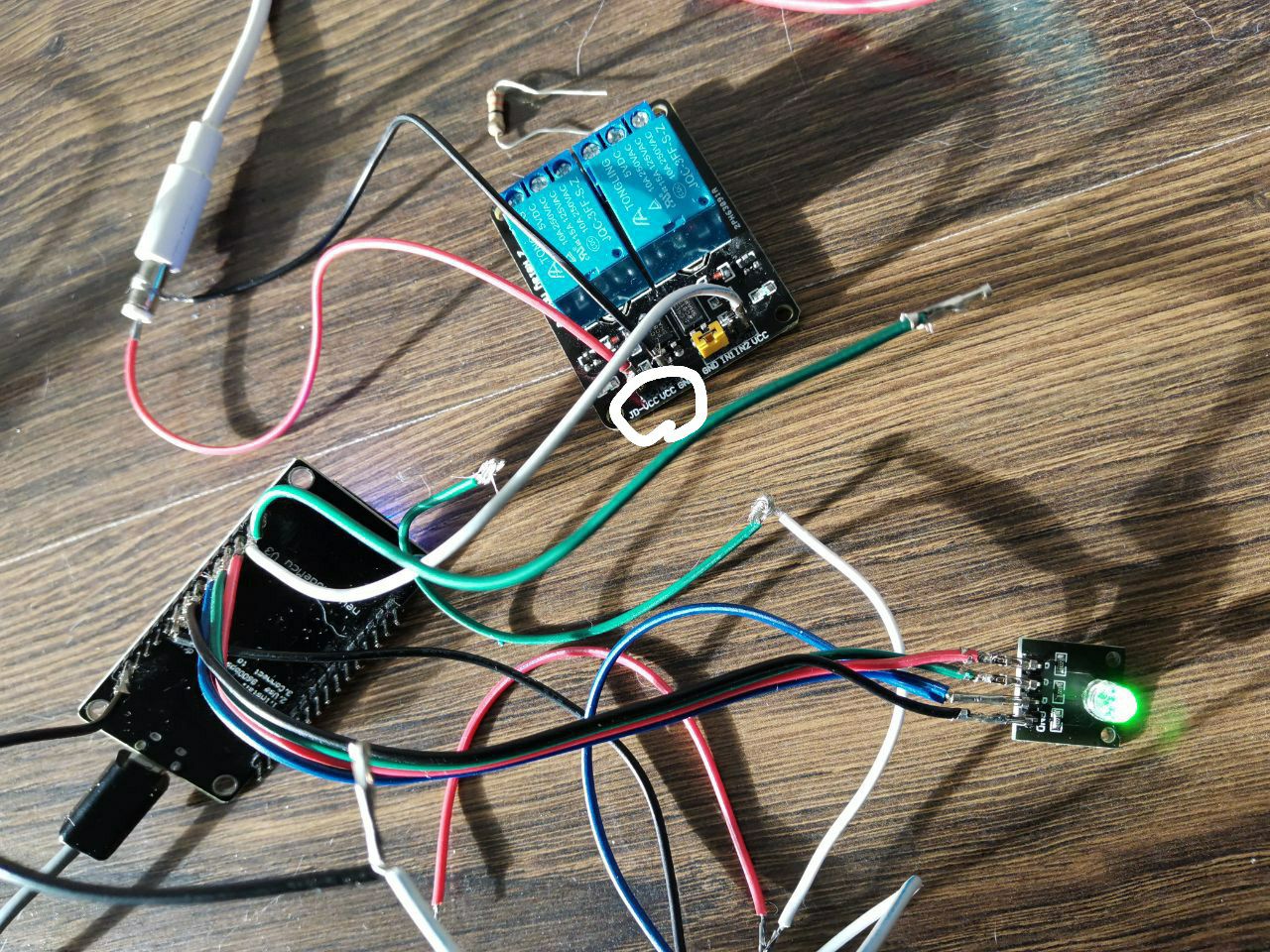

Тут все правильно подключено?

А к какой плате подключаете?

Подключено всё правильно, отключи белый провод и кинь +5в, должно щёлкнуть.

Недопонимаю!

+5 на какой пин?

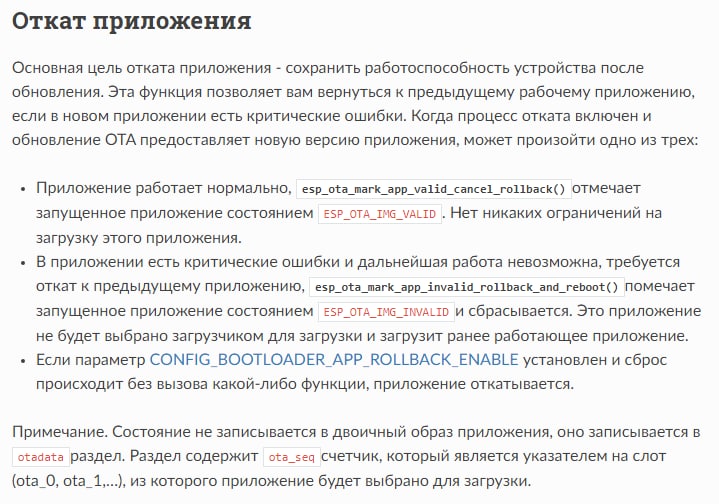

После обновления обычно проводится самотестирование - контрольные суммы и прочая фигня. https://docs.espressif.com/projects/esp-idf/en/latest/esp32/api-reference/system/ota.html

Я не использую мех.реле, только полупроводниковые

На платежей с реле, отключи белый провод и вместо него 5 вольт. Должно реле щёлкнуть.

а есть, какая то методология, когда вызывать ESP_OTA_IMG_VALID?

Нет, все зависит от приложения. Самое первое это проверка образа - всякие контрольные суммы (MD5 и прочее), а дальше уже кто во что горазд.

Щёлкает, только как теперь мне управлять от есп8266 двумя каналами?

они же вроде не особо постоянный ток любят, или есть которые с ним работают?

На JD-VCC подать +5в на GNDподать минус, на логике на vccподать 3.3в на gnd подать минус. На пина in1 и in2 либо минус либо плюс, перемычки убрать

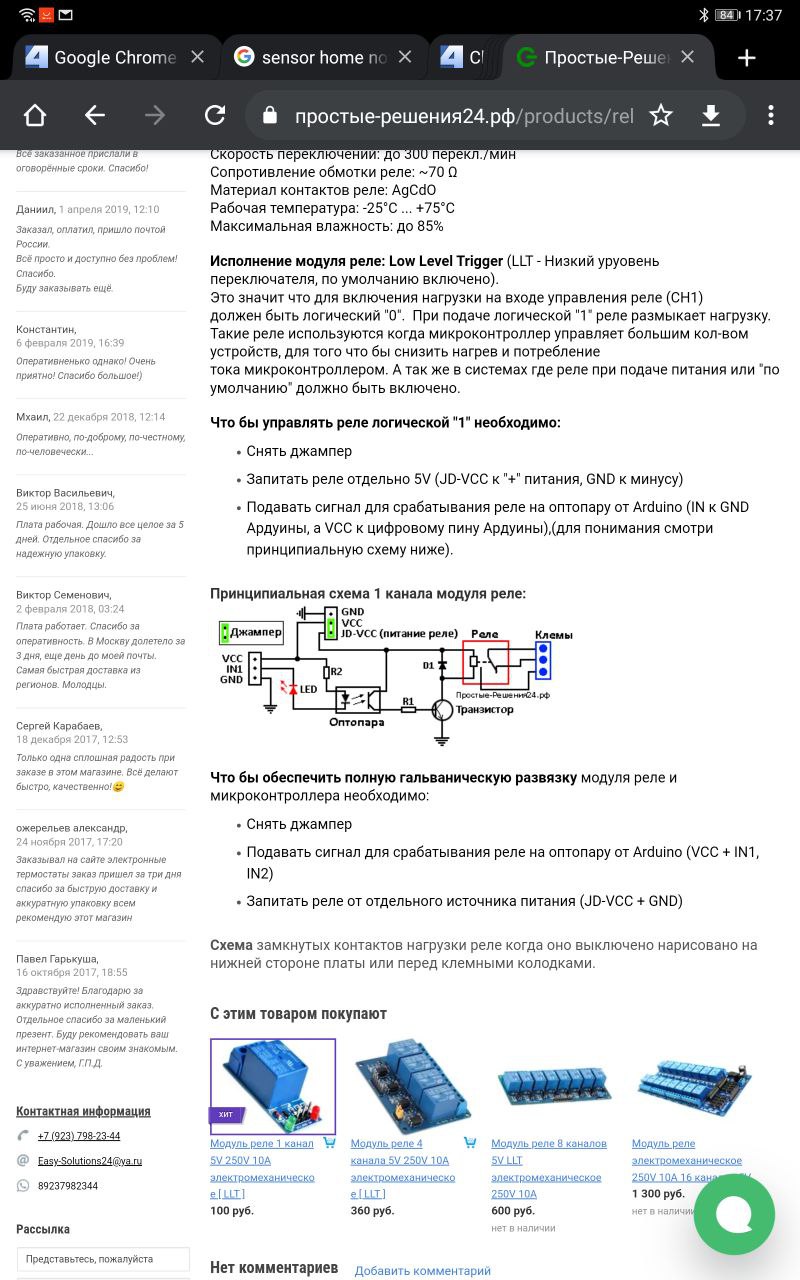

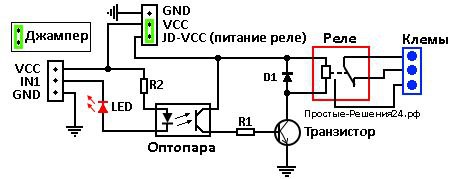

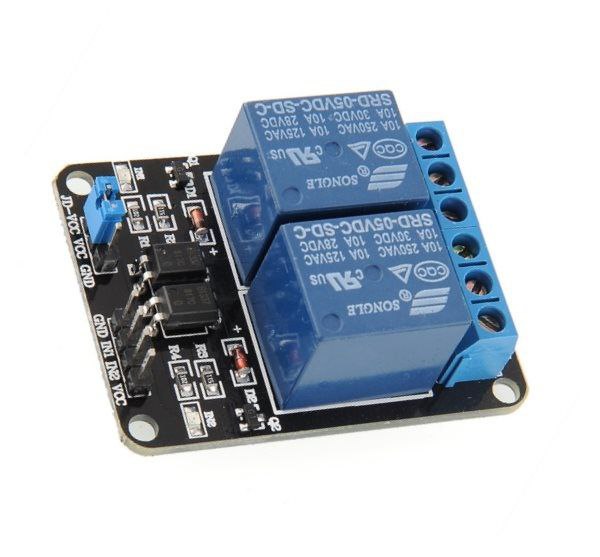

Доброго дня. Купил двухканальное реле, подключил к есп8266, но оно не управляется. Пишут что нужно делать развязку, но я так и не понял по схеме что нужно сделать. Jvcc и gnd понятно что отдельно подключить, а вот управляющие куда подключать? Заранее спасибо.

Для постоянки логические мосфеты, для переменки симисторы с обвязкой.

я криво выразился, что порекомендуете из мосфетов на 240в постоянки. ток 1-2 а
