Без wifi мерцания нет да?

На мою простыню текста он ответил это.

Пишет нажми и удерживай кнопку

То есть длительное нажатие

Но к чему это не понятно...

Но к чему это не понятно...

Я ему в переписке говорил вчера, что если зажать кнопку EN, то светодиод не мерцает. Видимо он мне посоветовал её не отпускать.

Я ему в переписке говорил вчера, что если зажать кнопку EN, то светодиод не мерцает. Видимо он мне посоветовал её не отпускать.

:)))))))

Я ему в переписке говорил вчера, что если зажать кнопку EN, то светодиод не мерцает. Видимо он мне посоветовал её не отпускать.

Красный мерцает и без включенного wifi?

Нажатая en вроде уменьшает потребление сильно

Это же типа ресета

Нажатая en вроде уменьшает потребление сильно

да, модуль WiFi выключен.

Жесть какая

Красный мерцает и без включенного wifi?

вроде красный не мерцает, но он красный и мелкий, может я просто глазами не замечаю. Синий на плате мерцает в такт светодиоду, подключённому к 3v3. Лучше всего видно на большом светодиоде, так как он большой.

Вафля 300+ ма потребляет

Стабилизатор может просаживаться в моменты передачи

Стабилизатор может просаживаться в моменты передачи

Вряд ли настолько просачивается что это заметно

Стабилизатор может около Ампера , а просаживает при 300 мА, маловероятно

У него вход должен не поосаживаться под током нагрузки, чтобы он вывозил

Падение напряжения на нём не менее, чем

Вобем смотри есть ли конденсаторы, должна быть керамика, если есть желательно бы измерить ёмкость, если все есть, попробовать выпаян стабилизатор и запитать от другого стала, с стм например

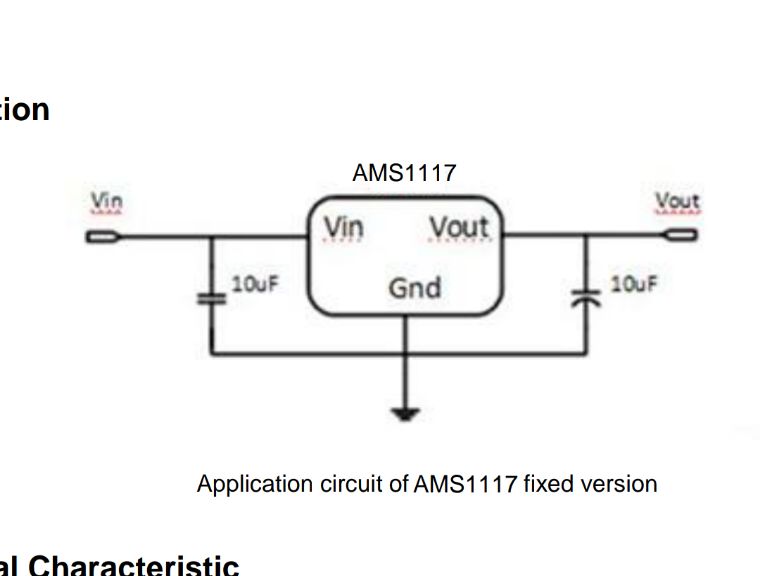

В даташите есть это всё

Да насрать там на конденсаторы

Они не для этого

В даташите есть это всё

Так вход то не просаживается

Конденсаторы от самовозбуждения

Ну тогда одно из двух: стаб на плате - говно, либо питание от usb - говно Я подключал импульсник трёхамперный на XL4006, пашет с ним еспшка как часы

На 3,3 сразу выход настраивал, есс-но

Вход стаба 12 вольт, вроде

Ну тогда одно из двух: стаб на плате - говно, либо питание от usb - говно Я подключал импульсник трёхамперный на XL4006, пашет с ним еспшка как часы

Вот вроде бы к этому и пришли

Для ясности. Красные кресты — мерцание. Зелёная галка — ровно светит.

Вот проверки

Насколько, блин, проще, осликом воткнуться до и после стаба и не мучать себе мозг )

Насколько, блин, проще, осликом воткнуться до и после стаба и не мучать себе мозг )

Ну имея эту плату на руках вариантов побольше согласен )

Насколько, блин, проще, осликом воткнуться до и после стаба и не мучать себе мозг )

Если вы мне, то у меня нет ослика (осциллограф, полагаю).

Stm32 есть же плата?

Stm32 есть же плата?

даже две.

Если вы мне, то у меня нет ослика (осциллограф, полагаю).

Что ты подразумеваешь под wifi включен и выключен? Как ты его вкл и выкл

Для этой задачи достаточно будет и её в этом качестве применить

Если это не f0, там есть и usb, и АЦП встроенные в каждом проце

Что ты подразумеваешь под wifi включен и выключен? Как ты его вкл и выкл

Разные прошивки. Одна совершенно пустая, без кода (либо код, подающий HIGH на ногу). Там нет мерцания. Вторая это скетч, использующий WiFi. Там диод мерцает.

Стабилизатор в три ноги обсуждайте на других форумах, если вы запутались в таком то не мешайте тут есп обсуждать

Разные прошивки. Одна совершенно пустая, без кода (либо код, подающий HIGH на ногу). Там нет мерцания. Вторая это скетч, использующий WiFi. Там диод мерцает.

Ну логично, потребление передатчика wifi НАМНОГО больше, чем только проца

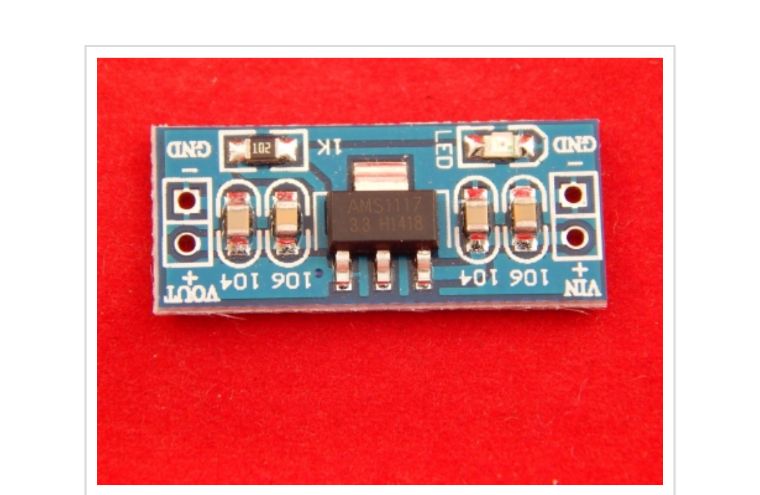

Если есть возможность купить такой стабилизатор и пробовать

Ну или с стм питать

То есть светодиод мерцает, но STM32 этого не замечает — напряжение не падает до уровня срабатывания. Надо будет подключить к АЦП и читать значение в цикле. Потом проверю.

Да, у меня была такая идея.

Не, тож самое будет

А если на Vin подавать 5 вольт коротким кабелем от повербанка, то по 3,3 тоже светодиод мерцает?

Ну или с стм питать

Да там тоже стабилизаторы на дев бордах хилые, как правило

То есть светодиод мерцает, но STM32 этого не замечает — напряжение не падает до уровня срабатывания. Надо будет подключить к АЦП и читать значение в цикле. Потом проверю.

Ну вот опять начинается. Ну увидишь что напруга падает и ... дальше что... Есть такая штука menuconfig (вроде так называется), там есть настройка порогового значения минимального напряжения, после которого идет сброс - сделать минимально возможным, либо вообще выкл, не помню возможно ли. Как это в ардуино реализовано не в курсе.

stm под 300 ма никогда не ест

А если на Vin подавать 5 вольт коротким кабелем от повербанка, то по 3,3 тоже светодиод мерцает?

у меня нет павербанка, но наверняка так и будет. Так как питал не только от USB компа, но и от USB с БП телефона.

Ну вот опять начинается. Ну увидишь что напруга падает и ... дальше что... Есть такая штука menuconfig (вроде так называется), там есть настройка порогового значения минимального напряжения, после которого идет сброс - сделать минимально возможным, либо вообще выкл, не помню возможно ли. Как это в ардуино реализовано не в курсе.

Это был мой ответ на "подключи осциллограф... либо подключи к АЦП STM32". Я ответил, что вчера так и хотел сделать. Просто разговор.

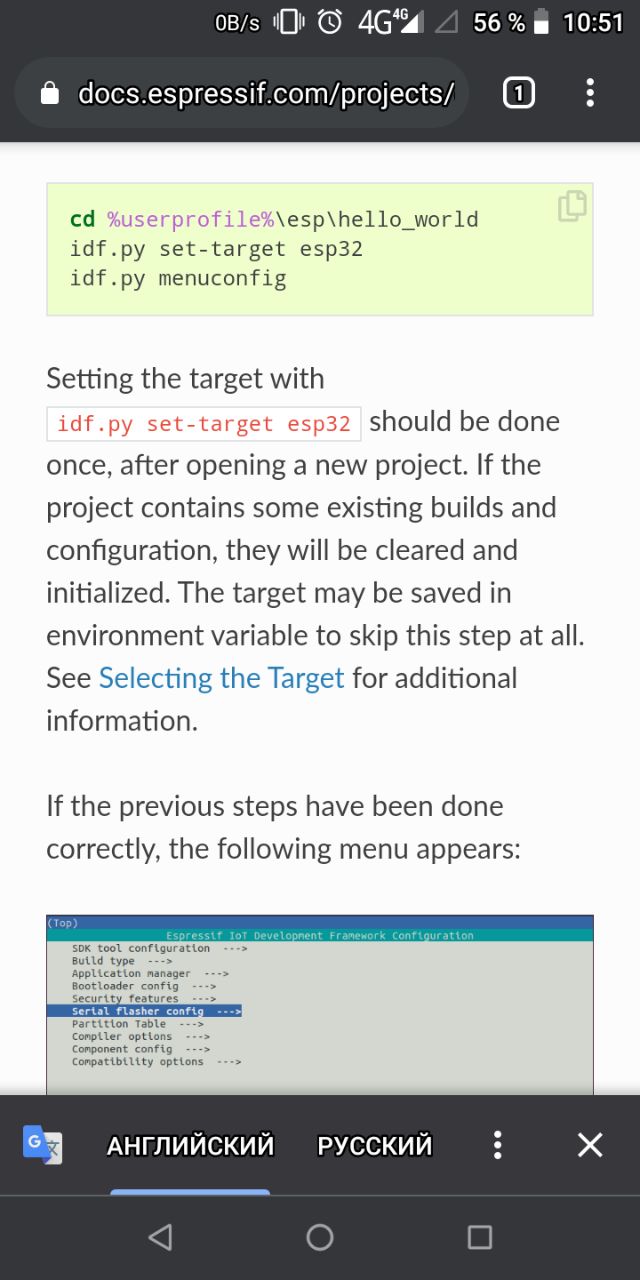

https://docs.espressif.com/projects/esp-idf/en/latest/esp32/get-started/

https://docs.espressif.com/projects/esp-idf/en/latest/esp32s2/api-reference/kconfig.html

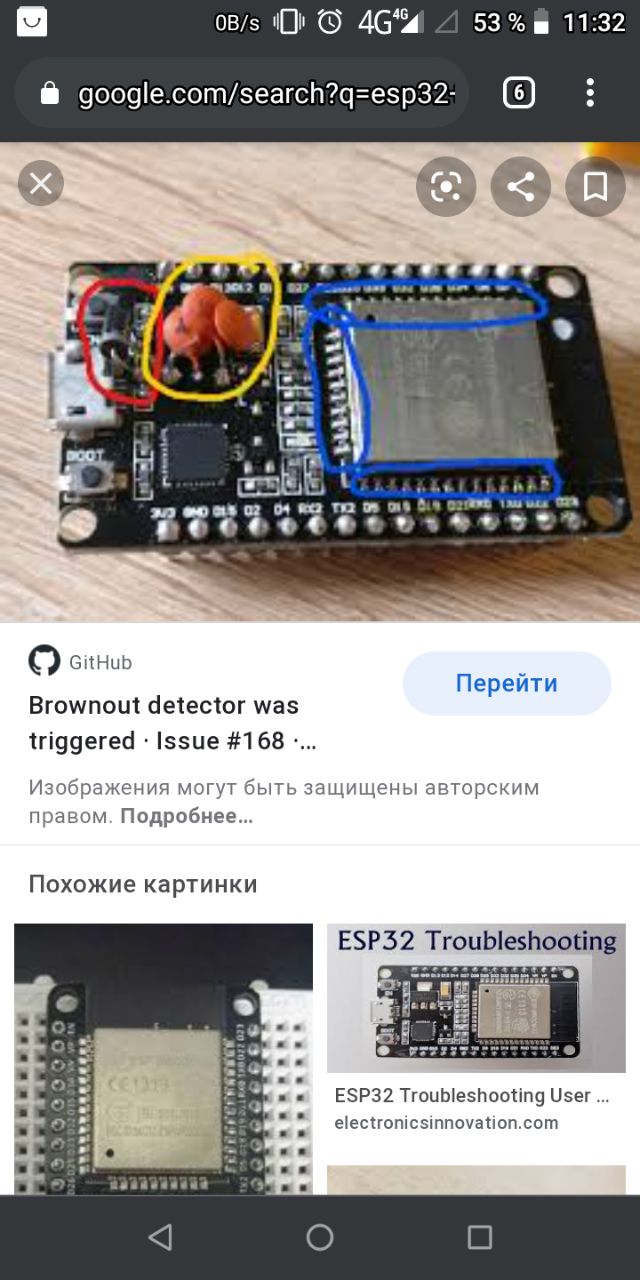

https://images.app.goo.gl/eJUmwbYVaCH6Fsaz7

https://images.app.goo.gl/eJUmwbYVaCH6Fsaz7

О, DOIT Devkit v1 - это же с виду точно такая же схема, только без сопли на EN?

Красота. :))) тоже что то пошло не так.

Приветствую. Я ищу человека, который может сделать для ESP8266 (модуль ESP-01) прошивку, которая будет: 1. Создавать закрытую сеть 2. Создавать веб-страницу 3. Отображать на странице 2 переменные (без обновления страницы) 4. Получать со страницы 2 переменные (без обновления страницы) 5. Получать и отправлять переменные по uart в МК Знаю, что в сети много примеров, но, к сожалению, никогда не работал с ESP и нет времени и желания вникать. Задача разовая и нужна для отладки другого устройства.

Использую плату esp32. Подскажите как обработать состояние checkbox в веб сервере. Библиотека web server'a из стандартной коробки, как и для ESP8266 (#include <WebServer.h>) С полями ввода текста то понятно: String ssid = server->arg(ARG_SSID); С чекбоксами как то не очень.

Использую плату esp32. Подскажите как обработать состояние checkbox в веб сервере. Библиотека web server'a из стандартной коробки, как и для ESP8266 (#include <WebServer.h>) С полями ввода текста то понятно: String ssid = server->arg(ARG_SSID); С чекбоксами как то не очень.

все разобрался. Надо было ещё добавить атрибут value для тега input. И если чекбокс был активирован, то значение из value вернётся, иначе вернётся пустая строка.

Красота. :))) тоже что то пошло не так.

Похоже на самовозбуждение, а можно точно название платы?

Почитаю про нее

Похоже на самовозбуждение, а можно точно название платы?

Мне откуда знать? Все вопросы гуглу.

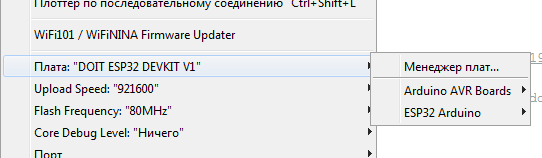

Ну я про название, doit devkit v1 называется?

Ну я про название, doit devkit v1 называется?

Вы Andre спрашиваете?

Ну я про название, doit devkit v1 называется?

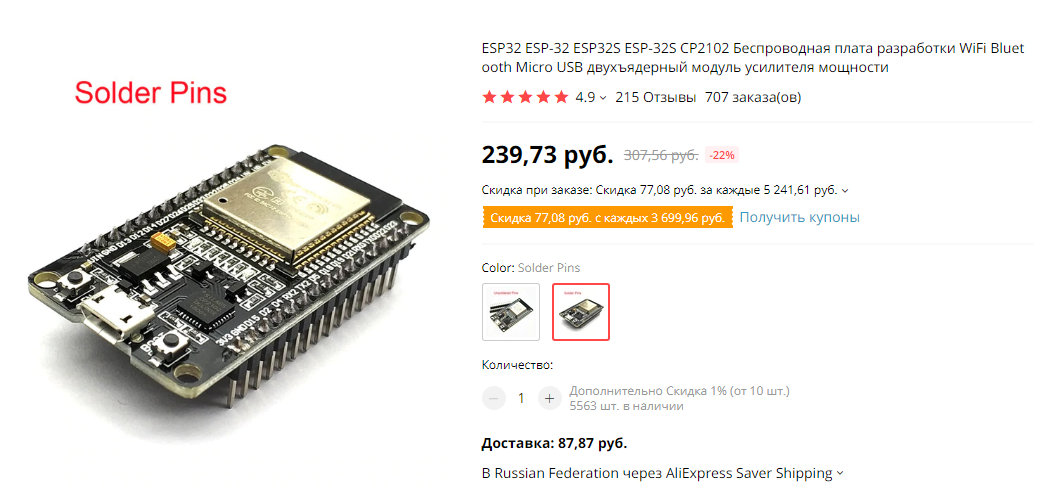

Если вопрос ко мне, то вот скрин товара с Али.

Вы Andre спрашиваете?

Да, чуть ошибся

Если вопрос ко мне, то вот скрин товара с Али.

Ок

Ок

Да, чуть ошибся

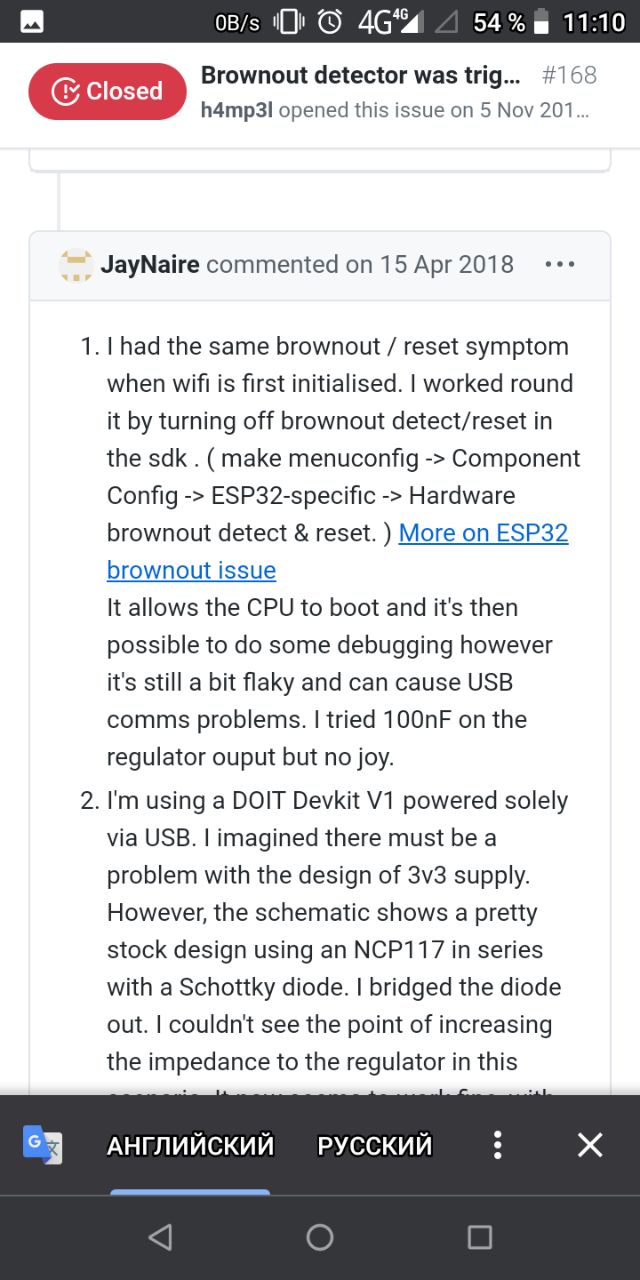

Дизайн выглядит похожим на DOIT, о которой известно, что есть проблемы с brownout detection при включении вайфая, как выше указал @voidRa

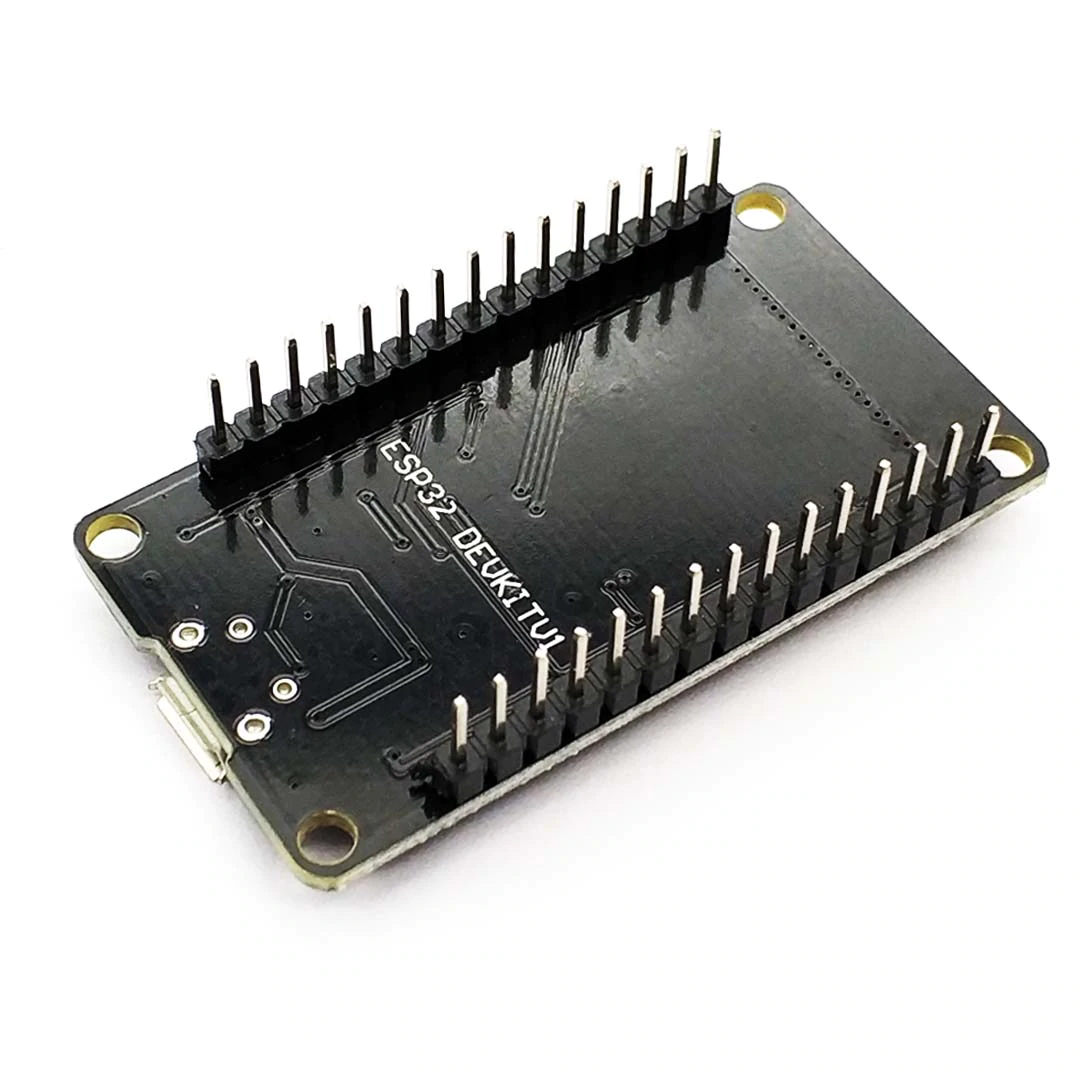

Смущает только этот кондёр на EN, у DOIT его нет. Кстати, Andre а с другой стороны плата белая, я что-то проглядел?

Может ли это быть каким-то ещё более кривым клоном DOIT?

Смущает только этот кондёр на EN, у DOIT его нет. Кстати, Andre а с другой стороны плата белая, я что-то проглядел?

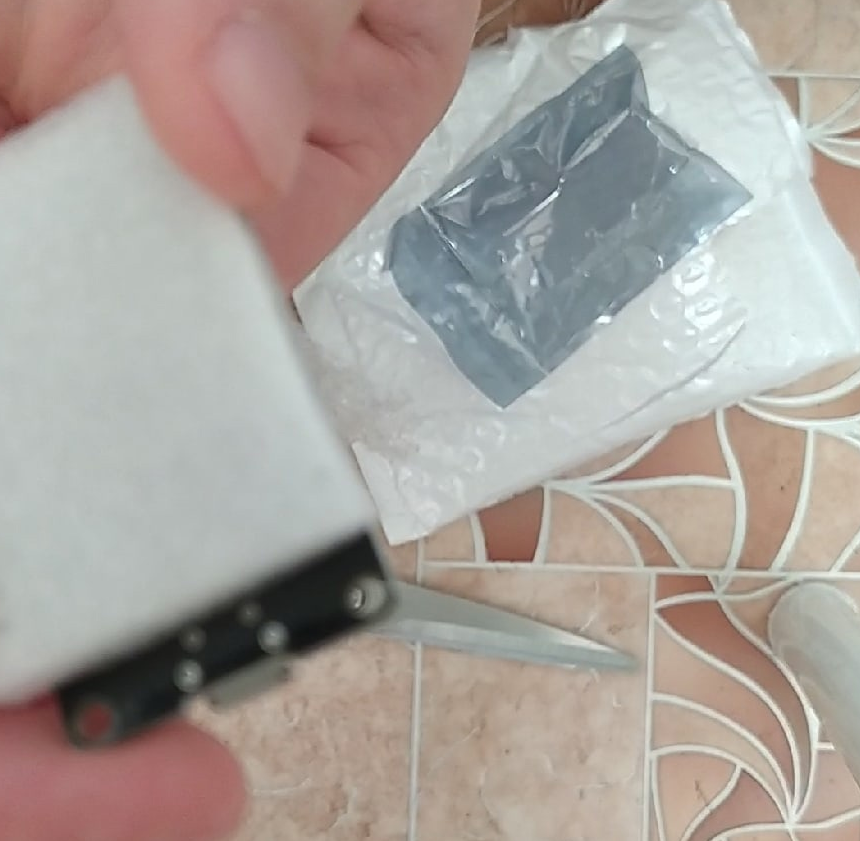

Чёрная. Первая фотка с Алиэкспресса, а вторая когда распаковывал,.

Смущает только этот кондёр на EN, у DOIT его нет. Кстати, Andre а с другой стороны плата белая, я что-то проглядел?

Смущает только этот кондёр на EN, у DOIT его нет. Кстати, Andre а с другой стороны плата белая, я что-то проглядел?

Ребят, в есп32 могут одновременно работать блутуз и вафля?

Ребят, в есп32 могут одновременно работать блутуз и вафля?

мне тоже интересен ответ :)
