Поставьте дома сервер blynk и не надо городить огород с mgtt
Blynk конечно хорошо , но мне надо node-red, притом blynk лишает понимания, что в процессах, а задача обучится. Node-red нужен для универсальности проекта.
Святослав
Andre
Да он самый. В идеале выпаять и на его место известно-исправный, ну а чтоб хоть что то сделать в парралель.
Проверил мультиметром полярность тантала. Там где полоска — плюс (как и должно быть).
Припаивать пока не стал, просто прижал ножки конденсаторов, которые у меня были.
Но на мерцание это никак не повлияло. Имеет ли смысл паять?
Евгений
Проверил мультиметром полярность тантала. Там где полоска — плюс (как и должно быть).
Припаивать пока не стал, просто прижал ножки конденсаторов, которые у меня были.
Но на мерцание это никак не повлияло. Имеет ли смысл паять?
на твоем танталовом полоска - плюс, он там даже нарисован обычно.
Евгений
припаять пять секунд
Andre
на твоем танталовом полоска - плюс, он там даже нарисован обычно.
Да, но я проверил, что туда плюс подаётся. Приложил щупы, убедился, что на мультиметре положительное напряжение.
Евгений
Да, но я проверил, что туда плюс подаётся. Приложил щупы, убедился, что на мультиметре положительное напряжение.
у стабилизатора "большая ножка это выход😊
Andre
у стабилизатора "большая ножка это выход😊

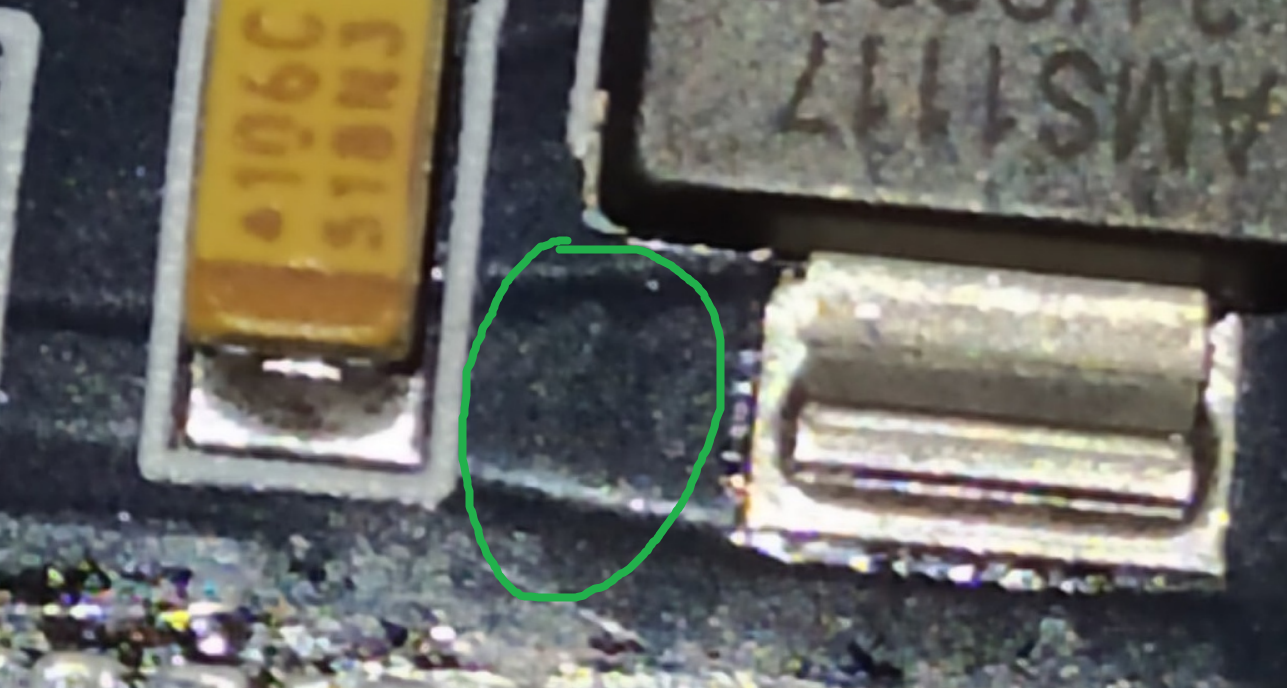

дык не видно же, чтобы большая ножка и конденсатор были связаны дорожками. ) Или я не вижу.
Евгений
Евгений
да, но зачем оно сейчас тебе
Andre
да, но зачем оно сейчас тебе
Чтобы чуть больше знать.
Кстати, камера похоже лучше моего зрения. Глазами если посмотреть, там просто чёрная площадка.
Andre
да, но зачем оно сейчас тебе
А имеет смысл "припаять" конденсатор не к танталу, а к ногам стабилизатора?
Andre
Под припаять я подразумеваю сначала приложить его туда. Как я делал чуть ранее.
Евгений
А имеет смысл "припаять" конденсатор не к танталу, а к ногам стабилизатора?
Мне кажется что к танталу проще,
Евгений
Под припаять я подразумеваю сначала приложить его туда. Как я делал чуть ранее.
А если замкнешь случайно?
Евгений
Евгений

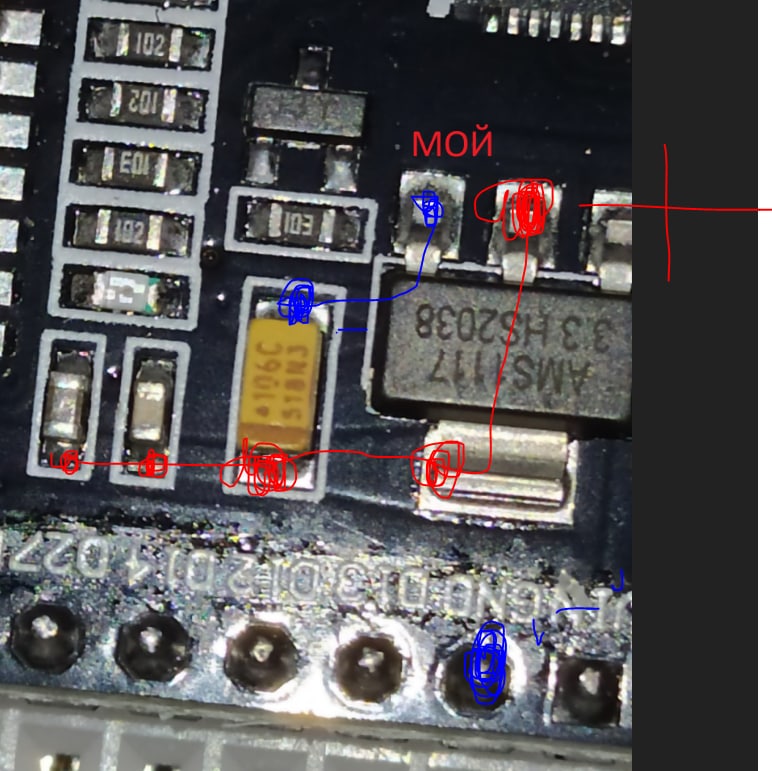

Синий минус, красный плюс

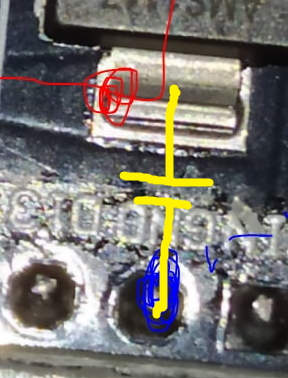

Паяй куда удобней.
... Тебе же советовали припаять - вот попробуй.
Малоли.
Andre
Евгений
этож тебе не подорожник чтоб прижимать....
Евгений
НО...тебе сказали - припаяй...так вот паяй
Andre
Как ещё можно запитать эту плату? Я питаю от USB.
Рядом есть STM32, у которой есть 3v3 вывод (и 5v ещё есть). Там нет проблем со стабильностью напряжения.
Может я макетными проводами запитаю ESP от STM?
Andre
НО...тебе сказали - припаяй...так вот паяй
Евгений
100 мКф
Anonymous
А если светодиод через резистор конечно подключить напрямую к БП, будет мерцание?
Andre
А если светодиод через резистор конечно подключить напрямую к БП, будет мерцание?
мерцания не будет даже если написать Hello World с двумя строчками кода, включающими светодиод.
————————————
void setup() {
pinMode(4, OUTPUT);
digitalWrite(4, HIGH);
}
void loop() {
}
————————————
В принципе, можно и Hello World вообще без кода. Если запитать диод от 3v3.
Мерцание появляется, если используется WiFi.
Anonymous
мерцания не будет даже если написать Hello World с двумя строчками кода, включающими светодиод.
————————————
void setup() {
pinMode(4, OUTPUT);
digitalWrite(4, HIGH);
}
void loop() {
}
————————————
В принципе, можно и Hello World вообще без кода. Если запитать диод от 3v3.
Мерцание появляется, если используется WiFi.
То есть если используется wifi и подключить светодиод напрямую к БП или пинам питания esp тоже есть мерцание?
Andre
То есть если используется wifi и подключить светодиод напрямую к БП или пинам питания esp тоже есть мерцание?
Напрямую к БП я не пробовал подключать, так как питаю схему от USB.
Светодиод питаю либо от пина, настроенного на HIGH, либо напрямую от 3v3 (разницы нет).
Зависимость простая: WiFi включён — светодиод мерцает.
Если нет WiFi, то светодиод светит совершенно ровно.
Anonymous
Напрямую к БП я не пробовал подключать, так как питаю схему от USB.
Светодиод питаю либо от пина, настроенного на HIGH, либо напрямую от 3v3 (разницы нет).
Зависимость простая: WiFi включён — светодиод мерцает.
Если нет WiFi, то светодиод светит совершенно ровно.
То есть провод от usb подключен к пину 5 вольт? И esp питается от стабилизатора на плате
Anonymous
Если так то нужно проверить эти 5 вольт, подключить светодиод туда , с и без wifi
Andre
То есть провод от usb подключен к пину 5 вольт? И esp питается от стабилизатора на плате
Andre
Юрий
Andre
Плата питается от ПК?, взять повербанк и на нем проверить, порт скорее всего не тянет.
С компом, портом в компе и кабелем скорее всего всё хорошо.
Кабель менял. Запитывал плату от блока питания телефона.
С этого же пора в компе и через тот же кабель нормально работает STM32 и питает светодиод.
Andy
Юрий
Ну stm думаю жрет поменьше, а так тогда на плате смотреть, может контакт плохой. 1117 обычно достаточно
Andre
Если так то нужно проверить эти 5 вольт, подключить светодиод туда , с и без wifi
От VIN порта светит ровно!
Andre
Ну stm думаю жрет поменьше, а так тогда на плате смотреть, может контакт плохой. 1117 обычно достаточно
Согласен. На STM нет жрущего WiFi.
Andre
Т.е. уже точно установил что проблема с питанием?
Моих знаний недостаточно чтобы делать выводы.
Просто вижу, что если запитать от 5В с платы, то не мерцает. Что это значит... )
Andy
Моих знаний недостаточно чтобы делать выводы.
Просто вижу, что если запитать от 5В с платы, то не мерцает. Что это значит... )
Это значит что действительно не хватает "тока" источника питания, и проблема не программном обеспечении.
Anonymous
Может стабилизатор дохлый... 3.3 вольта мультиметром замерял?
Anonymous
Вообще стоит проверить так, один конец светодиода на земле, а второй через резистор подключить на вход и выход стабилизатора, прямо к ножкам, они довольно крупные
Andre
Может стабилизатор дохлый... 3.3 вольта мультиметром замерял?
Мой дешёвый мультиметр выдаёт
3.24 с вывода 3v3
3.22 с вывода D4
На экране мультиметра цифры стабильные.
Andre
Но это мультиметр, он же инертный.
Anonymous
Тот красный светодиод если правильно понимаю тоже мерцает и он вроде как подключен напрямую после стабилизатора, если так то дело в питании, или в контакте где то или в стабилизаторе
Andre
Andre
Вообще стоит проверить так, один конец светодиода на земле, а второй через резистор подключить на вход и выход стабилизатора, прямо к ножкам, они довольно крупные
Проверил.
При подключении
к выходу стаба — мерцает
к входу - не мерцает.
Anonymous
Проверил.
При подключении
к выходу стаба — мерцает
к входу - не мерцает.
На самих ножках стабилизатора замерял?
Andre
Значит дело в стабилизаторе. Круто, что выяснилось, хоть и непонятно, как вылечить.
Andre
На самих ножках стабилизатора замерял?
подключал резистор непосредственно к ножкам стаба. К выходу и входу.
Anonymous
Мерцает без wifi или только с wifi?
Void
Значит дело в стабилизаторе. Круто, что выяснилось, хоть и непонятно, как вылечить.
Выпаявыем стаб. Впаиваем новый. Как вариант - выпаять стаб кинуть 3.3 с стм32 и глянуть что да как
Anonymous
Выпаявыем стаб. Впаиваем новый. Как вариант - выпаять стаб кинуть 3.3 с стм32 и глянуть что да как
Ещё может быть возбуждение стабилизатора, если конденсаторов нет на входе и выходе
Void
Ещё может быть возбуждение стабилизатора, если конденсаторов нет на входе и выходе
Есть они. Кривой походу 1117
Andre
Void
подключал резистор непосредственно к ножкам стаба. К выходу и входу.
У тебя фен есть? Можно конечно паяльником, но это такое... не удобно, и накосячить шанс выше. Фотай. Отправляй китайцу. требуй бабла, по честному лучше модуль проси еще один отправить. А далее насилуй этот.
Andre
У тебя фен есть? Можно конечно паяльником, но это такое... не удобно, и накосячить шанс выше. Фотай. Отправляй китайцу. требуй бабла, по честному лучше модуль проси еще один отправить. А далее насилуй этот.
Фена нет. Паяльник бюджетный.
Сегодня пробовал кондёр припаять к большой ноге стаба. Она не лудится совершенно. Думал сожгу его, пока тыкал жалом.
Andre
У тебя фен есть? Можно конечно паяльником, но это такое... не удобно, и накосячить шанс выше. Фотай. Отправляй китайцу. требуй бабла, по честному лучше модуль проси еще один отправить. А далее насилуй этот.
Китайцу вчера начал писать. Сейчас продолжу с новыми сведениями.
Andre
Void
Фена нет. Паяльник бюджетный.
Сегодня пробовал кондёр припаять к большой ноге стаба. Она не лудится совершенно. Думал сожгу его, пока тыкал жалом.
Паяльник для пропилена есть - можно на него кинуть и пинцетом снять. утюг обыкновенный.
Void
Andre
Я фиг знает что он имеет ввиду. Там была какая то ппошивка заводская?
Похоже он по-китайски отморозился. )
Была ли прошивка не знаю. Я когда его первый раз запитал, только красная лампочка горела. Потом сразу из Arduino студии залил скетч.
Anonymous
Anonymous
Конденсаторы на входе и выходе есть да
