Andre
или провод хреновый или компу не хватает. Есть хорошая зарядка для телефона 5в? ну или повербан как советовали?
От зарядного устройства та же ситуация. Перепроверил кабель (и USB в компе). Запитал светодиод от 3v3 вывода STM32. Совершенно ровный свет, никаких мерцаний.
Andre
Так и тот что на самой ЕСПшке светодиод, тоже мерцает?
Да. Если просто дать HIGH на PIN 2, светодиод на плате будет мерцать. А если дополнительно дать на PIN 4, то будут мерцать оба, причём синхронно.
Евгений
У меня на ардуинке такое было но только с подключёнными светодиодами. Позже выяснилось что монтажка не качественная,
Евгений
Для пробы может есть возможность подключить от трёх ааа батареек. Потому что зарядки на телефон, даже 2-х амперные тоже могут пульсировать.
Евгений
От зарядного устройства та же ситуация. Перепроверил кабель (и USB в компе). Запитал светодиод от 3v3 вывода STM32. Совершенно ровный свет, никаких мерцаний.
У меня естт бп на 12 вольт 2 ампепа. Так вот СТМка прекрасно управляет станком от него, а шилд с ардуиной уно виснет.... .. сколько я времени потратил и нервов чтоб понять причину 😊
Andre

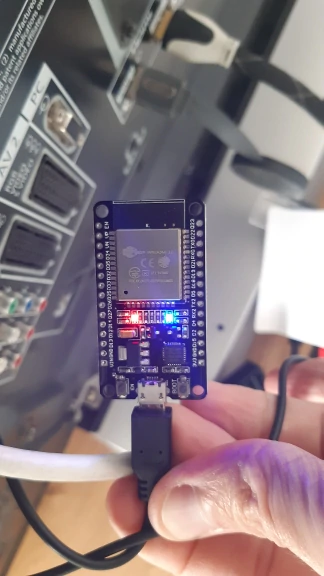

Для ясности как мерцает. Камера конечно не идеально передаёт, но видно, что на протяжении всего видео частые мерцания, а под конец видео оно прям заметно подёргалось.
garik
А что там около кнопки EN за конденсатор висит, это нормально?
Andre
А что там около кнопки EN за конденсатор висит, это нормально?
Хороший вопрос. Я даже не понимаю, что с чем он соединяет.
Andre
А что там около кнопки EN за конденсатор висит, это нормально?

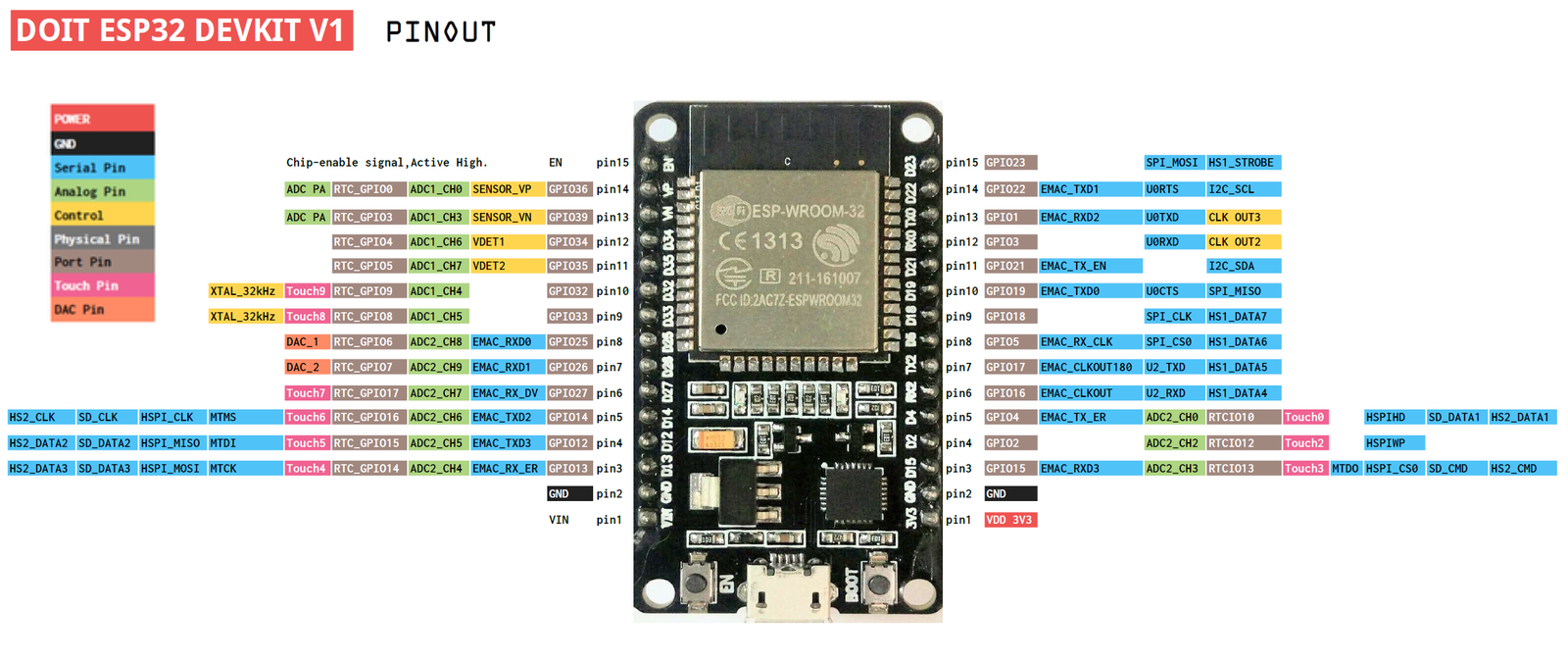

если взять картинку из интернета, то на ней нет этого кондёра.
garik
если взять картинку из интернета, то на ней нет этого кондёра.
Я бы понял, если это чтоб дребезг контактов победить, но почему он соплёй припаян?
Andre
Чтоб лучше было видно.
Andre
Напишу китайцу вопрос.
garik
На картинках из инета даже площадки вроде нет такой
Andre

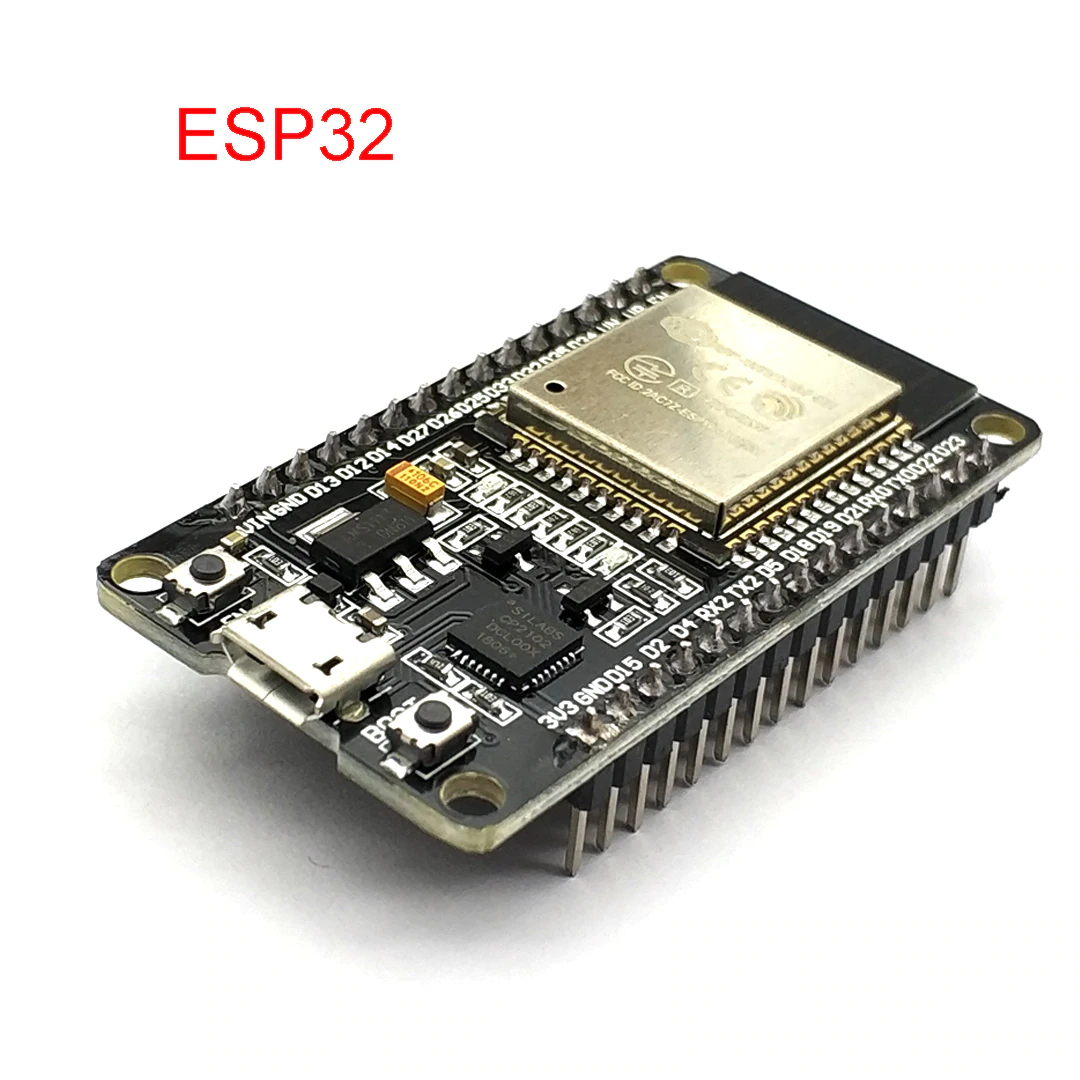

Со страницы товара. Конденсатор (если это конденсатор) этот есть, но стоит параллельно плате, не вкось, как у меня.
Andre

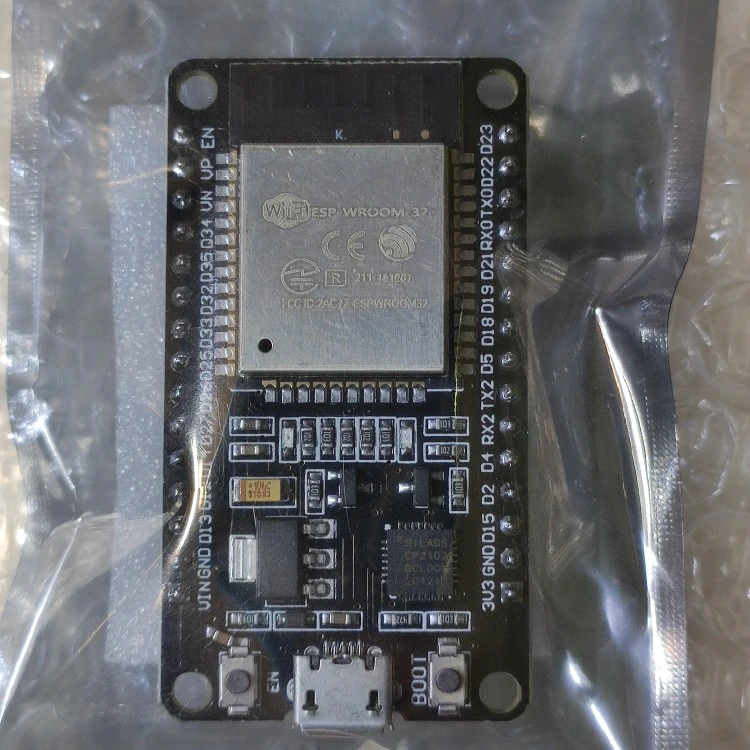

а вот фотка какого-то покупателя из отзывов. У него тоже криво.
Andre
вот ещё пара фоток из отзывов. Похоже у всех так криво.
Andre
Andre
Andre
Я уж думал, выпаивать придётся.
Anonymous
ESP EASY отзовитесь, кто пробовал эту штучку.
Void
Подключил светодиод на макетке просто к 3v3 выводу. Мерцает.
Что ты все на пины акцентируешь? если у тебя мерцает с питальника ( 3.3в) то причина или до этих 3.3, а это либо стаб ( с 5-ти вольт до 3.3 в ) косячит, либо само питание.
Andre
Что ты все на пины акцентируешь? если у тебя мерцает с питальника ( 3.3в) то причина или до этих 3.3, а это либо стаб ( с 5-ти вольт до 3.3 в ) косячит, либо само питание.
Это было начало исследования. То, что для моего понимания более-менее доступно. Я новичок во всех радиолюбительских делах. Сейчас попробую конденсатор параллельно со светодиодом подключить.
Andre
На куя? :)))
для стабилизации.
Void
для стабилизации.
Чего стабилизировать собрался - пин?
garik
для стабилизации.
Не, там явно что-то с питанием, либо AMS1117 кривой, либо другая обвязка
garik
Я б попробовал завести стабилизированные 3.3 прямо на есп
Ivan
нет, мерцает же. )
Резистор на 220ом (200-300 диапазон) добавь, можно поменять порт, хотя D2 стабильный (4 на есп)
Ivan
Не, там явно что-то с питанием, либо AMS1117 кривой, либо другая обвязка
Нет проблем с питанием, там микропотребление блин
Ivan
я подключаю светодиод через резистор на 220 Ом.
Поменяй на другой порт, D5 например. Потом отпишись
Andre
Чего стабилизировать собрался - пин?
сейчас я питаю светодиод прямо от 3v3 вывода. идея с кондёром не сработала.
Andre
garik
Ivan
Встроенный тогда почему мерцает?
Да, хороший вопрос. Если плату подключить к бп телефона или на USB3.0, проблема вероятнее всего останется, но проверить нужно.
Andre
Ivan
Andre
Поменяй на другой порт, D5 например. Потом отпишись
Воткнул в D5, который никак не запрограммирован. Светодиод светит гораздо бледнее, и при этом мерцает. Большинство выводов, которые не запрограммированы не выдают ток (как D5), но парочка выдаёт слабый ток, диод слабо светится и мерцает.
Void
Подключил светодиод на макетке просто к 3v3 выводу. Мерцает.
Вот ключ от твоих проблем. Еще раз. Проанализируй именно это. Если светик мерцает на питании, то это о чем говорит? Зажми кнопку ресета при включенном светике на питании. Что будет?
Ivan
Ну все, теперь придётся всегда ее держать 😂
Andre
Написал программку для STM32, которая бы мне сигнализировала, если на определённый пин подан низкий уровень (по сути это кнопка). Типа логического анализатора получилось. И подключил к пину ESP32 (к которому светодиод подключён). Но сигнализация не работает. Вывод: напряжение проседает не сильно, не до нуля (не до низкого уровня).
Andre
То есть светодиод мерцает, но STM32 этого не замечает — напряжение не падает до уровня срабатывания. Надо будет подключить к АЦП и читать значение в цикле. Потом проверю.
Void
рабочий лайфхак.
Блин. подумай о чем это говорит. Не надо никакого шаманства с изучением сигнала с пина.
Andre
Блин. подумай о чем это говорит. Не надо никакого шаманства с изучением сигнала с пина.
Что происходит, когда я зажимаю EN? Сброс контроллера вроде бы. Видимо контроллер и какое-то тяжёлое оборудование (wifi-модуль) отключаются, поэтому светодиод получает весь нужный ему ток. Как этим воспользоваться, чтобы с пинов выходило стабильное питание, не знаю. )
Andre
Блин. подумай о чем это говорит. Не надо никакого шаманства с изучением сигнала с пина.
Шаманства может и не надо, но вылечить проблему я не могу. Так хоть изучу её получше. Чтобы написать китайцу: смотри, что происходит. Может вернёт часть денег.
Andre
:) ну блин приехали.
Что? ) Я начинающий. Не ждите от меня многого. Я тут за помощью.
Void
Шаманства может и не надо, но вылечить проблему я не могу. Так хоть изучу её получше. Чтобы написать китайцу: смотри, что происходит. Может вернёт часть денег.
1) используй классический хело ворд. Никаких радио даже близко чтобы не было. Получишь в порт хелоу ворд, потом далее...
Void
Что? ) Я начинающий. Не ждите от меня многого. Я тут за помощью.
Это нормально. Потом самому смешно будет. :)))
Andre
Это нормально. Потом самому смешно будет. :)))
Смешно... void setup() { pinMode(4, OUTPUT); digitalWrite(4, HIGH); } void loop() { // put your main code here, to run repeatedly: } Так ровно светит.
Andre
То есть дело в WiFi.
Void
То есть дело в WiFi.
либо питалово херовое и току не хватает. Либо как уже выше писали линейный стаб 1117 кривой(его обвязка два кондюка). А сам вифи скорее всего не причем.
Andre
либо питалово херовое и току не хватает. Либо как уже выше писали линейный стаб 1117 кривой(его обвязка два кондюка). А сам вифи скорее всего не причем.
Я правильно понимаю, что это только мне так повезло? У других людей такой же контроллер работает от USB компьютера и светодиод не мерцает на WiFiAccessPoint.ino ? Отпаивать стабилизатор и впаивать новый я не буду. Просто напишу китайцу, может вернёт часть денег. Если нет, поставлю ему единицу. С проблемой смирюсь, в принципе контроллер работает, для исследований хватит.
Andre
Может тупо провод усб "такое себе". И как мне кажется рано китайцу предъявлять. Надо разобраться до конца.
Вот сейчас светодиод прекрасно светит, но если я включу WiFi, то начнёт мерцать. Какие ещё можно собрать улики, чтобы они послужили казусом белли?
Andre
Провод поменяй.
взял другой. Мерцает как раньше.
Void
взял другой. Мерцает как раньше.
Ок. Подпаять кондюк на выход преобразователя сможешь? Там тантал вроде, в параллель ему мкф 10-100.
Void
взял другой. Мерцает как раньше.
Я не уверен, но мне так показалось что там тантал не правильно впаян. Проверь полярность.
Void
такие есть, крупные весьма, не SMD.
Вот именно не смд и надо. Чтобы контактами к смд - шному. Только полярность вольтметром проверь. Я с твоей платкой не работал, не знаю как там полярность.
Void
Танталовый кондёр это вот этот жёлтый товарищ?
Да он самый. В идеале выпаять и на его место известно-исправный, ну а чтоб хоть что то сделать в парралель.
Andre
Я не уверен, но мне так показалось что там тантал не правильно впаян. Проверь полярность.
Если сравнивать визуально, то полярность у меня как у других. На первой фотке моя плата. Полоска на кондёре (минус) обращена к краю платы. На других фотках чужие платы.
Евгений
Ну твой впаян на выходе стаба и правильно.
Void
Все верно. Впаян норм. По фото твоей платы это хорошо видно.
