там все у всех микроконтроллеров одинаково, в схеме порта, стоят на выходе полевики, есть входная часть и есть классика - защита на двух диодах, и если гнать 5 вольт в порт , защитный диод это напряжение гонит в питание, а дальше вопрос к схеме питания , сожрет оно это превышение или нет, зависит от силы тока, например через 10 к то пофиг, а если через концевик на 5 вольт то скорее сразу беда,

Спасибо за пояснение, т. е. через резистор 10-50к должно быть норм, без необходимости добавлять второй резистор на землю (делитель)?

http://easyelectronics.ru/arm-uchebnyj-kurs-porty-gpio.html

Спасибо за пояснение, т. е. через резистор 10-50к должно быть норм, без необходимости добавлять второй резистор на землю (делитель)?

не по феншую, но можно

бадаться будет два питания или 5 вольт или 3,3 в кто сильнее

Плюс у меня с трёх концевиков на три пина шло, и причем постоянно, не в крайних

Добрый день! На контроллере для диодной ленты нужно подключить две не фиксирующиеся кнопки, на пины rx и tx. Вопрос таков, нужно ли их подтягивать резисторами? В прошивке есть функция программной подтяжки (pullup). На данный момент подключено без резисторов но с программной подтяжкой, вроде работает, контроллер поедет товарищу в другой город, не хотелось бы что бы он у него там завис

1. Что за контроллер. 2. Что за лента.

Вы правы, и про 5 V tolerant нигде ни слова

если вы о 8266 то есть официальное заявление аж от CEO 😁 https://www.ridiculously-simple.com/2021/05/19/are-the-esp32-and-esp8266-5v-tolerant-yes-they-officially-are/

если вы о 8266 то есть официальное заявление аж от CEO 😁 https://www.ridiculously-simple.com/2021/05/19/are-the-esp32-and-esp8266-5v-tolerant-yes-they-officially-are/

Информация новая, в принципе на цифру я без особых проблем давал 5В, но при возможности все таки старался обходиться 3,3.

Информация новая, в принципе на цифру я без особых проблем давал 5В, но при возможности все таки старался обходиться 3,3.

да уж замшела информация, там ссылка на первоисточник от 16года

Не спорю, но вот такое подтверждение вижу в первый раз. То есть в тырнете везде муссируется, что ЕСП толерантен, а в даташите то нету.

Но с другой стороны, толерантность проверена личным опытом.

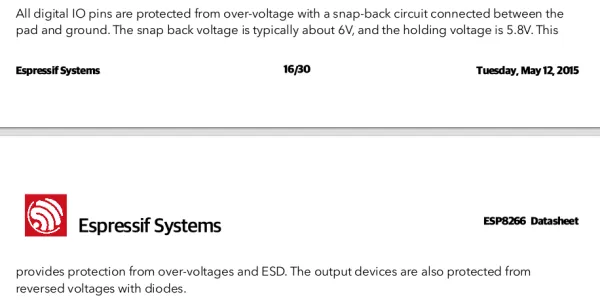

в даташите тоже есть

в даташите тоже есть

Ой, не рассказывайте мне про есспресовские даташиты. Я знавал женщин, у которых мнения менялись реже, чем у есспресов)

ну вариантов верить или анонимусу из интернетов или даташиту

или вашим женщинам

Извиняюсь что не сказал что за контроллер и лента, контроллер на esp8266, готовый с обвязкой и транзисторами мосфет. лента обычная на 12 вольт. На контроллере для диодной ленты нужно подключить две не фиксирующиеся кнопки, на пины rx и tx. Вопрос таков, нужно ли их подтягивать резисторами? В прошивке есть функция программной подтяжки (pullup). На данный момент подключено без резисторов но с программной подтяжкой, вроде работает, контроллер поедет товарищу в другой город, не хотелось бы что бы он у него там завис

лучше внешнюю сделайте

ну вариантов верить или анонимусу из интернетов или даташиту

Я бы не против верить исключительно даташиту (как я обычно делаю у других производителей). Но беда в том, что эсспрессовские даташиты меняются прямо на ходу, а перечитывать их каждый месяц насчет обновлений лично у меня даже мысли не возникало. Просто в один прекрасный момент я выяснил, что текущие даташиты ТОГО ЖЕ чипа внезапно не совпадают с сохраненными прошлогодними.

Я бы не против верить исключительно даташиту (как я обычно делаю у других производителей). Но беда в том, что эсспрессовские даташиты меняются прямо на ходу, а перечитывать их каждый месяц насчет обновлений лично у меня даже мысли не возникало. Просто в один прекрасный момент я выяснил, что текущие даташиты ТОГО ЖЕ чипа внезапно не совпадают с сохраненными прошлогодними.

разумеется не совпадают, как и у других производителей. что то уточняется, пополняется ерата

лучше внешнюю сделайте

Опыта небыло, я правильно понял 4.7к земле тянуть пин?

Опыта небыло, я правильно понял 4.7к земле тянуть пин?

Можно так или так. Те что внутренние подтяжки, они обычно тянут к vcc

Но с другой стороны, толерантность проверена личным опытом.

личным опытом это проверить нельзя, просто ещё не установлено, какой срок службы при подаче 5 В

Можно так или так. Те что внутренние подтяжки, они обычно тянут к vcc

А с ёмкостью резистора я правильно сказал?

Емкость у конденсаторов. У резисторов сопротивление. 4,7k подойдет

Опыта небыло, я правильно понял 4.7к земле тянуть пин?

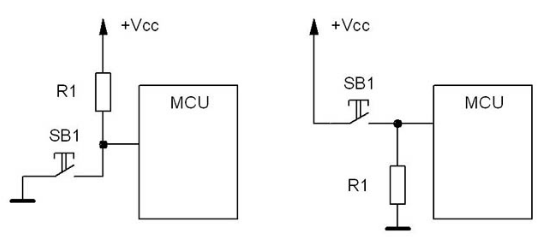

А почему к земле? Обычно подтяжка на +, а кнопкой замыкаем пин на -.

А почему к земле? Обычно подтяжка на +, а кнопкой замыкаем пин на -.

это по желанию же. хочешь к земле, хочешь к vcc подтяни, главное чтобы сигнал был противоположным тогда )

по желанию, но по практике или сложившейся традиции , подтяжка это к + , кнопки к GND

и это не спроста , подумайте , там есть смысл , практикой наработан

а можно просто без "подумайте" ткнуть носом ссылкой и просветить начинающих типа меня. )

а можно просто без "подумайте" ткнуть носом ссылкой и просветить начинающих типа меня. )

Я не знаю, но предполагаю что разное токопотребление.

все просто

кнопки и герконы выносятся , резистор стоит на плате и никуда не коротит, а провода так и норовят перетереться сгнить пережаться обломиться и закоротить питание если на них оно подано

и еще выносные концевики крепят на железо , на корпус , и коротнет или замокнет , ничего не случиться , а вот питание на них подавать , так вся плата перестанет работать

бывают варианты на них плюс подают , в то случае через резистор и далее на опторазвязку

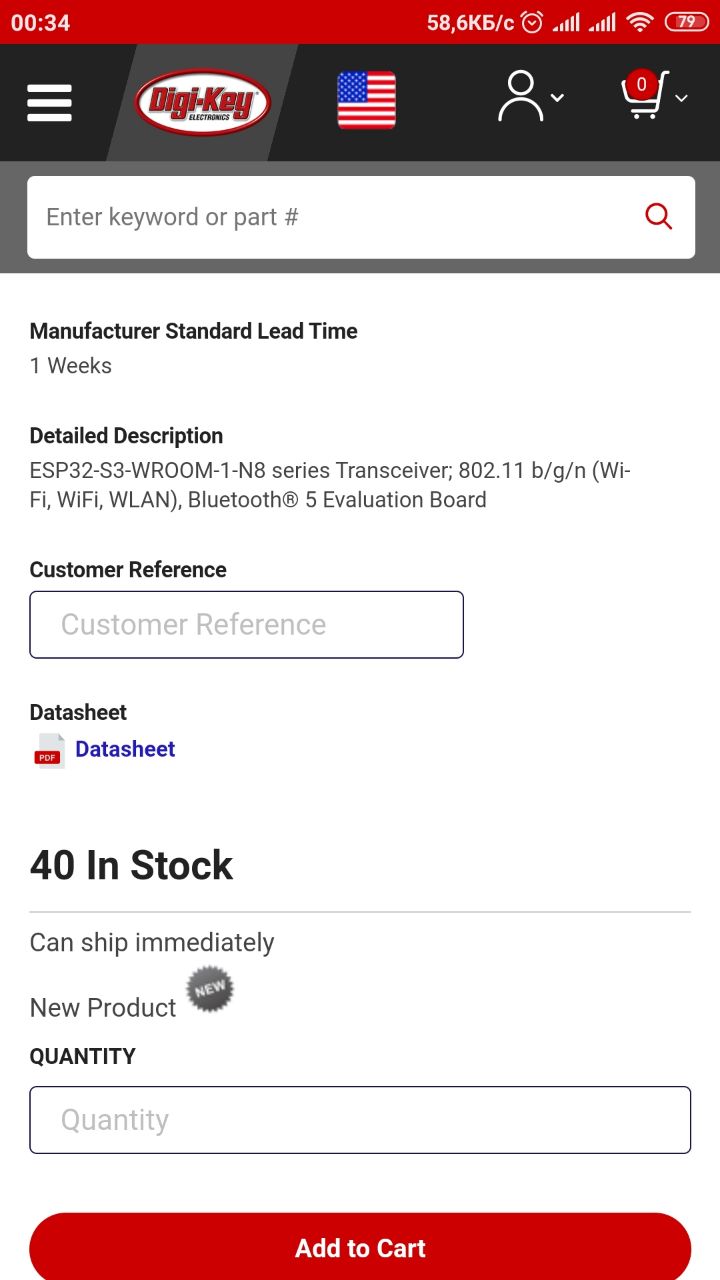

S3 стал появляться в более заслуженных источниках нежели китайцы на Али

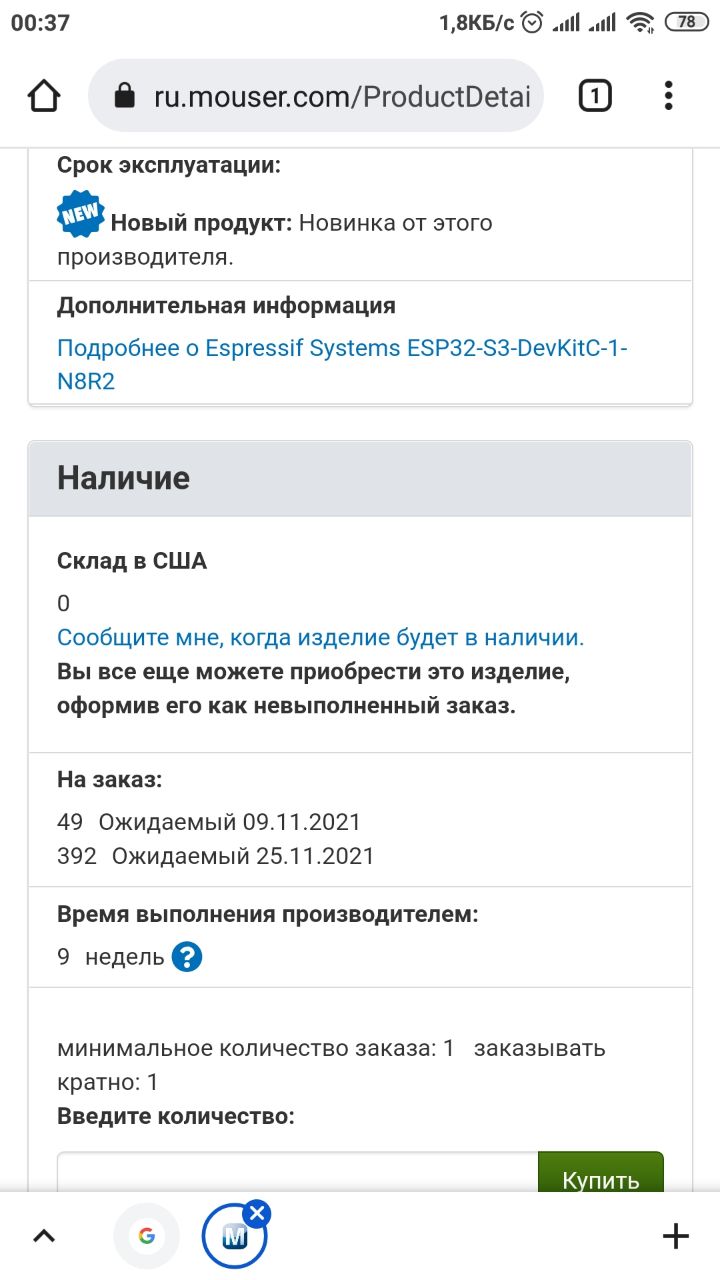

И здесь стали появляться даты "на заказ"

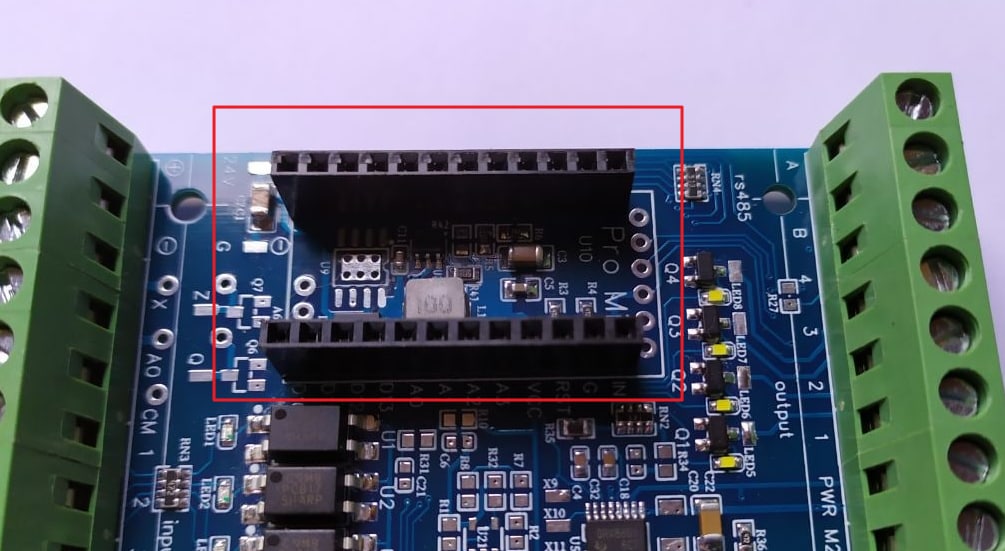

Ребят, а как правильно искать вот эти гребёнки для девкита? PBS-19?

У меня 19 пинов на сторону

Ребят, а как правильно искать вот эти гребёнки для девкита? PBS-19?

Берете длинную полоску и отламываете нужный размер. Обычно их в полоске 40 или 80

можно купить сразу нужной длинны

https://aliexpress.ru/item/32832412772.html

я покупал колодки по 40 штук пинов и отпиливал дремелем нужное количество

эти под отпиливание под нужную длинну

https://aliexpress.ru/item/32724478308.html

можно купить сразу нужной длинны

Я вот в чип и дипе все не могу найти. PBS-19 нет в наличии, а у остального название не знаю

Может дейстивтельно нет

https://aliexpress.ru/item/32724478308.html

спасибо

я покупал колодки по 40 штук пинов и отпиливал дремелем нужное количество

Аналогично )

Я вот в чип и дипе все не могу найти. PBS-19 нет в наличии, а у остального название не знаю

https://www.chipdip.ru/catalog-show/pin-connectors-and-sockets?x.697=jYV&x.698=teQ&gq=pbs

https://www.chipdip.ru/catalog-show/pin-connectors-and-sockets?x.697=jYV&x.698=teQ&gq=pbs

Спасибо большое

Да, оно

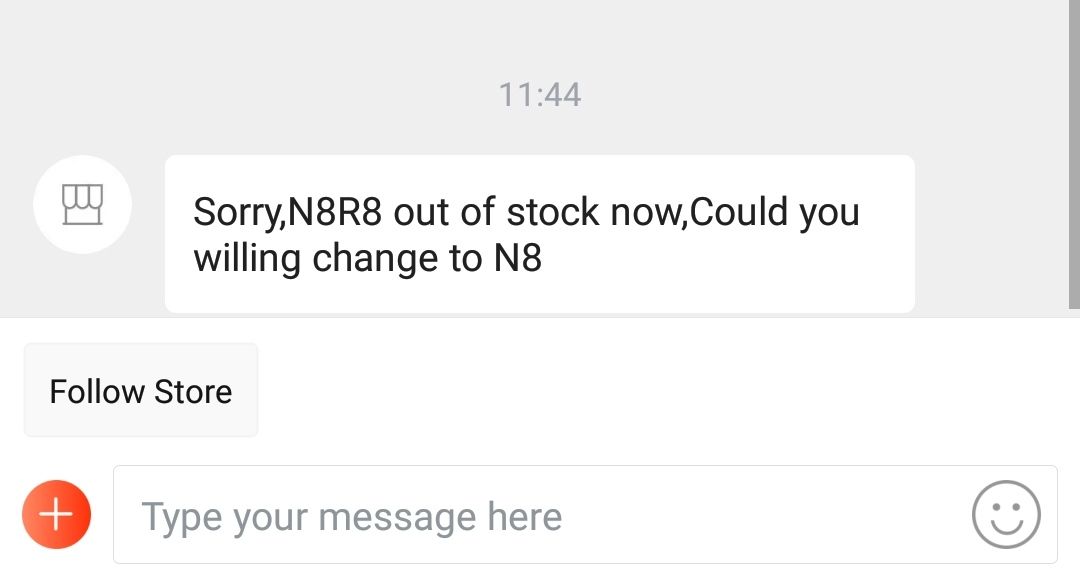

О, китаец продающий Esp32-S3 проснулся

Насколько вообще страшно отсутствие PSRAM?

Все настройки и прочее же можно и в флеш память?...

Смотрю все активно ждут S3, а что такого уникального делать на них планируете?

Смотрю все активно ждут S3, а что такого уникального делать на них планируете?

светодиодом моргать

😂

Смотрю все активно ждут S3, а что такого уникального делать на них планируете?

1. Свою голосовую нейросеть подкрутить, 100мс на распознавание все таки медленно. 2. USB OTG/host, подключить микрофон подумывал но не уверен ещё 3. USB OTG/host, была идея воткнуть сканер отпечатка пальца, если совпал, оно притворяется клавиатурой и вводит пароль. 4. Была идея USB геймпад или клавиатуру подключить для управления устройством но тоже пока не уверен

светодиодом моргать

Кстати, да, моргать будет эффективнее, процессор мощнее

можно покопать в сторону подключения штрихсканера. промышленные складские мобильные терминалы со сканером достаточно дорогие, может комуто пригодица. Сканер штрихкодов может притворяца клавиатурой и читать с него коды элементарно

Меня демонстрация S3 от эспрессив впечатлила конечно

Да, я понимаю что там microphone array за 4-5 тысячи рублей, но оно стоя на колонке музыкальной, за пять метров слышит. Мое сейчас так не может.

А реальный вариант через USB получить доступ например в режиме IP адреса, или что-то типа USB флешки с архивами?

Да

Но там USB 1.0

Ещё кстати через эту USB новую оно умеет прошиваться, причем делает это гораздо быстрее чем по медленной классике

светодиодом моргать

+1, стоит учесть, что светодиод на плате RGB, 16 миллионов цветов! Это сразу +100 к крутости моргания им

Прошитая мне не так интересно, есть ОТА, а вот остальное интересно.

Смотрю все активно ждут S3, а что такого уникального делать на них планируете?

Делать градусник.

Делать градусник.

А с обычным на 2 ядра какие проблемы😁

Не модный уже

+1, стоит учесть, что светодиод на плате RGB, 16 миллионов цветов! Это сразу +100 к крутости моргания им

вово, у меня тут лежит 5метровая лента, всё руки не доходят всласть поморгать

Вообще я на ютубчике видел проектики на teensy, за счёт USB многие идеи открываются новые

Берете длинную полоску и отламываете нужный размер. Обычно их в полоске 40 или 80

Можно вытащить следующую после нужной, тогда больше шансов что верно поломается. И кусачками тогда легко, где пустое место

Потом скальпелем подровнял для красоты - и как новая

Насколько вообще страшно отсутствие PSRAM?

PSRAM применяется для оперативной перекачки массивов, буферезация для камеры , для интернет радио, ограниченное применение

Всем привет. Ребят, я довольно давно использую esp8266, писал на micropython и немного на с++. Но сейчас мне стало интересно учить go, и захотелось запилить один проект на go на esp8266. Но вот небеда, я использую мак на м1, и у меня ни в какую не хочет прошиватся плата
