sat
sat
запаял , температуру чуть больше , мощьность паяльника тоже должна позволять прогреть плату
sat
ну и фен конечно есть
Юрий
А в чем смысл, в таком корпуса паять через "жопу"?
Юрий
Сверху ж намного быстрее
sat
это да
ainu
Так, в общем я хочу заказать первую плату на pcbway (до этого ни разу ни делал платы и не паял на настоящих платах, только в детсве провода под картонками припаивал).
Чё посоветуете новичку - гребенки вот эти вот черные и девкит втыкать или smd компоненты и esp32wroom воткнуть + предусмотреть на плате развязку под usb?
sat
начинать со схемы
sat
плата сильно вторична
sat
современная электроника усовершенствовалась в сторону более высоких частот и меньших токов, и длинные провода часто мешают нормальной работе собранной схемы
sat
smd компоненты и платы позволяют сократить размеры и улучшить работоспособность многих схем
sat
например dc-dc на микросхеме работающей 1,4 - 2 мгц на проводках навесным монтажем или не будет работать или со сбоями и превратит в кошмар отладку такого устройства
sat
проводки в несколько сантиметров на входе микроконтроллера вызывают наводки
sat
и требуют дополнительных элементов устранения наводок
Mikhail
Так, в общем я хочу заказать первую плату на pcbway (до этого ни разу ни делал платы и не паял на настоящих платах, только в детсве провода под картонками припаивал).
Чё посоветуете новичку - гребенки вот эти вот черные и девкит втыкать или smd компоненты и esp32wroom воткнуть + предусмотреть на плате развязку под usb?
Главное - продумать схематически
Используй смд, wroom модуль и сразу с усб
Делай как будто это "законченное решение" , которым будет пользоваться сосед
Mikhail
Составь себе задание, в каких условиях будет работать, от этого и требования к экранировке, корпусу и питанию
Требования по обновлению по
По доработке (лишние ноги вывести на штырьки)
По питанию (rtc, bat charge, power route)
Mikhail
В любом случае, первый образец скорее всего выкинешь, но будет крутой опыт.
Учти, что можно заложить неровные края (фрезеровку), а с недавних пор ещё и корпус из алюминия фрезеруют на заказ
Mikhail

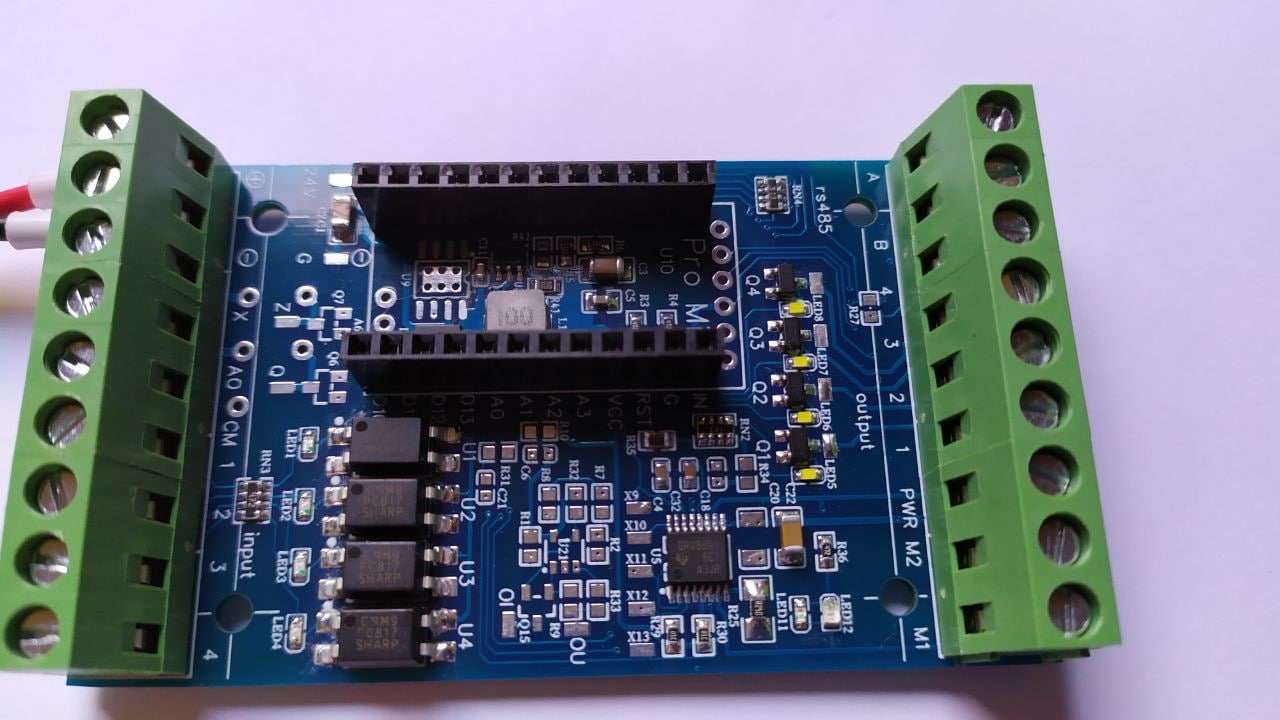

Я для последнего устройства 8 вариантов перебрал, включая макеты, в итоге 2 партия только была удачной.
На одной плате контроллер с 3,3 в логикой, 200в линии шим(слаботок)
Плата 30х30 мм, 2слоя
сбоев за 3 месяца не было.
Скоро заливка лаком и отправка
Pêcheur
Pêcheur

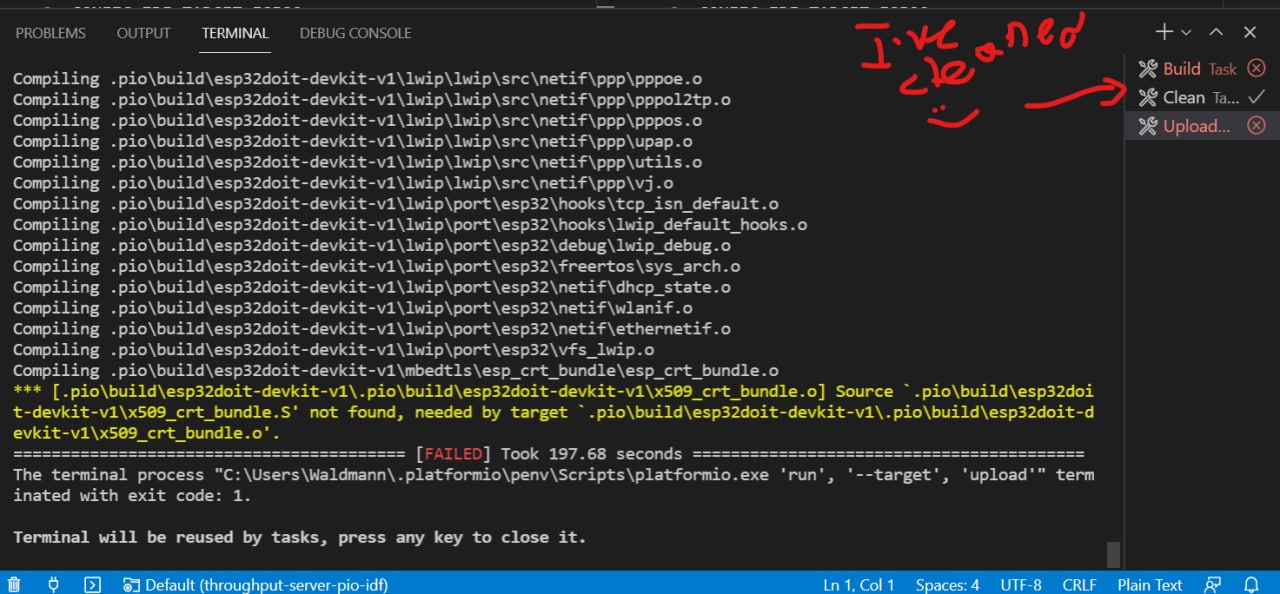

Это у меня esp32-doit
ainu
https://aliexpress.ru/item/4001219367952.html
Не дёшево за фен и паяльник? может какое нибудь нерабочее говно будет
Юрий
Не дёшево за фен и паяльник? может какое нибудь нерабочее говно будет
Я брал просто фен, более компактный вариант 25$
Юрий
У меня там доставку выбыло 28$
ainu
Так, окей, допустим я сегодня вечером попробую сам сделать первую плату в программе какой нибудь.
Нет у кого заготовки файла, чтобы там была основа (esp32+usb обвязка)?
Юрий
Так что нихера не дешево
ainu
С чего начать чтобы
sat
ainu
Я подвину контакты и впендюрю что-нибудь внешнее типа i2s
ainu
Я не делал никогда такого, хз с чего начать вообще
sat
очень не разумный подход
ainu
ок. Спасибо за своевременный совет=)
sat
прислушайся к тем кто этот путь прошел не раз
sat
начинаем со схемы
sat
если это easyeda то смогу подсказать и направить
ainu
Чтобы совсем не с нуля начинать и пины не перепутать?
ainu
нашёл=)
ainu
там на сайте поиск есть
Anonymous
добрый день. подскажите, пожалуйста, после обновления библиотек esp8266 в arduino ide теперь собрать проект не могу.
ругается якобы на отсуствие метода:
sketch/wifihotspot.hpp:24: undefined reference to `wifi_softap_set_dhcps_lease'
collect2: error: ld returned 1 exit status
собственно пытаюсь настроить DHCP:
wifi_softap_set_dhcps_lease(&dhcp_lease);
мб в последней версии api поменялся?
нахожу конфиг dhcp только через этот метод, других способов не вижу :-\
Indr1x
Откатите обратно, там вроде было можно выбирать устанавливаемые версии
Indr1x
По сути вопроса не могу помочь 🤷♂
Dmytro
добрый день. подскажите, пожалуйста, после обновления библиотек esp8266 в arduino ide теперь собрать проект не могу.
ругается якобы на отсуствие метода:
sketch/wifihotspot.hpp:24: undefined reference to `wifi_softap_set_dhcps_lease'
collect2: error: ld returned 1 exit status
собственно пытаюсь настроить DHCP:
wifi_softap_set_dhcps_lease(&dhcp_lease);
мб в последней версии api поменялся?
нахожу конфиг dhcp только через этот метод, других способов не вижу :-\
Обычно примеры обновляются вместе с api - посмотрите там как это теперь делается.
Dmytro
Ну а самый надёжный способ - смотреть на гитхабе фреймворка
Anonymous
Откатите обратно, там вроде было можно выбирать устанавливаемые версии
проблема в том что мне желателен C++17 😊 а его завезли с обновлением GCC в последней версии библиотек
Anonymous
попробую
Valeriy
https://randomnerdtutorials.com/esp32-vs-code-platformio-spiffs/
пытаюсь по этому туториалу залить образ spiffs в память, но программа его не подхватывает - SPIFFS.begin пишет mounting error. что не так?
Valeriy
partitions выглядит так
# Name, Type, SubType, Offset, Size, Flags
# Note: if you have increased the bootloader size, make sure to update the offsets to avoid overlap
nvs, data, nvs, , 0x6000,
phy_init, data, phy, , 0x1000,
factory, app, factory, , 2M,
spiffs, data, spiffs, , 1M,
w
А в чем смысл, в таком корпуса паять через "жопу"?
А есп32 из Китая не помрет от перегрева?
Grishka
А есп32 из Китая не помрет от перегрева?
Фсмысли? Они все из китая, она от корней волос до самого кончика китайская
ainu
Причем там два типа чипов, одна более теплостойкая, в даташите даже написана. Но что то мне подсказывает, фен выдержат обе версии.
Да, оба китайские. Espressif вообще китайская компания
ainu
Шанхай, если быть точным
Andy
А есп32 из Китая не помрет от перегрева?
Если соблюдать профиль пайки, то не помрет. Если греется в процессе эксплуатации постоянно ближе к верхней границе рабочей температуры, то надо искать проблему у себя :)
Dmytro
Причем там два типа чипов, одна более теплостойкая, в даташите даже написана. Но что то мне подсказывает, фен выдержат обе версии.
Да, оба китайские. Espressif вообще китайская компания
Это Fabless компания, они заказывают производство на стороне
ainu
Ну, я вообще слышал TSMC делают сами чипы.
ainu
А изначально архитектуру гдето в европе то ли купили толи на заказ им сделали
ainu
Но девборды и WROOM платы я думал эспрессив делают сами.
Юрий
Но девборды и WROOM платы я думал эспрессив делают сами.
Думаю, что как раз девборды, там зоопарк, а модули и чипы по идее эспрессив
Andy
А изначально архитектуру гдето в европе то ли купили толи на заказ им сделали
esp32 и esp8266 архитектура Tensilica https://en.wikipedia.org/wiki/Tensilica, соответственно они и делали архитектуру. Производство точно неизвестно у кого размещено
esp32-cX это RISC-V, тут вообще все покрыто мраком
w
Смотря как греть, думаете они в гараже делаются?
Вот многие тупо не знают сколько можно греть)
Я зассал феном и прогрел паяльником пасту через сквозное
w
Две штуки померло. Обе странно очень.
На одной точно видал искру от паяльника на пин платы. Больше и раньше такого не было. Есп32кам плата.
Вторая под грбл трудилась. Начала гнать, прошивать пробовал - не помогало, пины отваливались.
Alex
w
Сколько лет ей паял, никогда такого не было
Юрий
Может тупо статика?
Alex
Тогда странно. Может, наоборот, на плате собрался потенциал и пробило на заземленный паяльник
Alex
я тоже думаю, что статика
w
Да похоже. А второй раз хз что было, но потом я там нашел косяк. С концевиков 5в шло на пины, вместо 3.3
Но оно долго работало.
w
И с новым модулем успело поработать, пока сообразил
w
Концевики оптические, не просто на землю замыкает а переключает между вцц/гнд
Alex
В интернетах нет единства мнений по поводу того, ESP 5V tolerant или нет. В даташите это нигде не указано, поэтому скорее нет. Но есть сообщения, что годами работают девайсы с 5 В на цифровых входах.
Юрий
Юрий
3.6v
Alex
в absolute maximum ratings?
Юрий
Ну да, а что ещё нужно?
Alex
Вы правы, и про 5 V tolerant нигде ни слова
sat
там все у всех микроконтроллеров одинаково, в схеме порта, стоят на выходе полевики, есть входная часть и есть классика - защита на двух диодах, и если гнать 5 вольт в порт , защитный диод это напряжение гонит в питание, а дальше вопрос к схеме питания , сожрет оно это превышение или нет, зависит от силы тока, например через 10 к то пофиг, а если через концевик на 5 вольт то скорее сразу беда,
sat
бадаться будет два питания или 5 вольт или 3,3 в кто сильнее
sat
потому результат часто непредсказуем
