Доброе утро. Столкнулся с тем что при включении и перезагрузке esp32 на 14 и 15 пинах появляется напряжение, можно как-то убрать это?

Где прописать чтоб пин 14 и 15 при включении были low ?

в void setup

Где прописать чтоб пин 14 и 15 при включении были low ?

pinMode(14, OUTPUT); // or INPUT digitalWrite(14, LOW);

это понятно, но эти пины при загрузке принудительно включают HIGH

я так понял их система при загрузке и перезагрузке использует для юарта или еще чего

на жтих пинах что то весит ?

реле

вернее даже не реле а мосфеты

ну так и в чем проблема void setup это конфигурационная часть скетча если можно так вырозится тут вы говорите в каком состоянии должны быть пины при начале работы

как то так

mcp.pinMode(8, OUTPUT); mcp.digitalWrite(8, HIGH); mcp.pinMode(9, OUTPUT); mcp.digitalWrite(9, HIGH); mcp.pinMode(10, OUTPUT); mcp.digitalWrite(10, HIGH); mcp.pinMode(11, OUTPUT); mcp.digitalWrite(11, HIGH);

вот мой кусок счкетча для реле

чтобы они не включалить при перезагрузке стоит высокий уровень

ну у меня там все прописано. дело в том что при включении или перезагрузке эти два пина кратковременно получают питание, а после этого уже то что прописано в скече

но мои реле упровляются низким

по идеи в gpio.h нада чет написать, но я не могу понять что и где

у меня твердотельные реле и такого не происходит

а обвязка на мосфетах какя то есть ?

Где прописать чтоб пин 14 и 15 при включении были low ?

Наверное никак. Это выполняется во внутреннем бутлодере проца.

Где прописать чтоб пин 14 и 15 при включении были low ?

Или поменять эти 2 ноги на другие или сделать блокировку на них при включении, правда как не знаю.

да обвязка есть, там все по красоте

менять ноги не очень хочется, разводка на плате уже вся сделана

Тогда смеритесь

или все переделавать на реверс

есть же где-то файл в котором написана инструкция для каждого пина

по идеи это gpio.h

в загрущике

скорее всего его можно переписать ...........

Где прописать чтоб пин 14 и 15 при включении были low ?

а какие еще пины задействованны...?

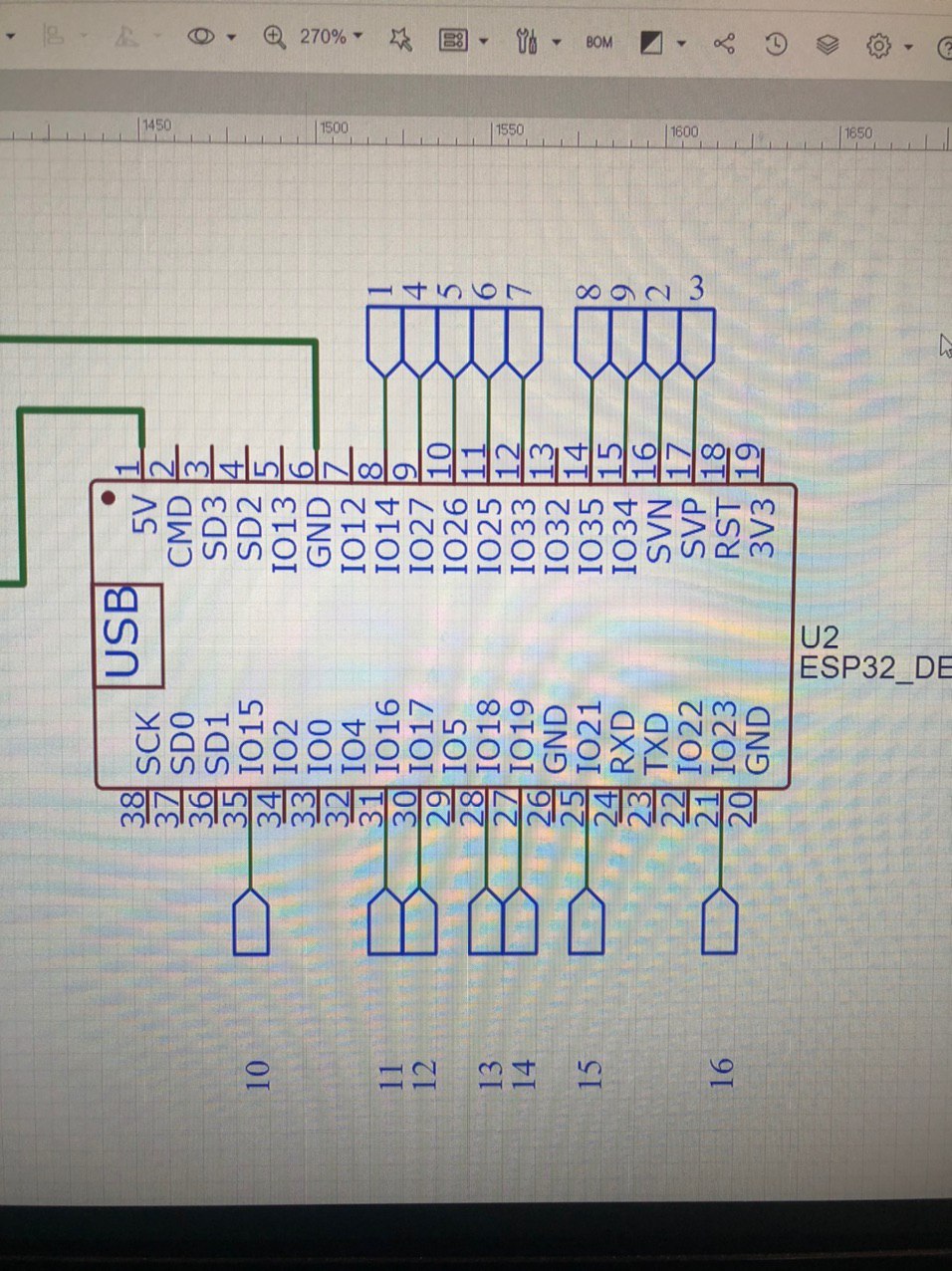

Relay1 g23 Relay2 g15 Relay3 g21 Relay4 g33 Relay5 g25 Relay6 g26 Relay7 g27 Relay8 g14

Может можно сделать задержку на инициализуцию этих пинов ?

то есть проблемы только с GPIO 25,26 они же D14 D15 ТАК?

нет, gpio14 gpio15

http://joxi.ru/VrwnalbH8jMoxA

gpio_reset_pin(14); есть вот такой еще вариант

это куда писать нада ?

void setup

да, там вроде как электроновское приложение, тупо загружающее сайт

не, я ошибся, она и оффлайн работает, но библиотеки с разными устройствами (типа ардуины) берётся из онлайн базы. И ещё вроде сохранять не даёт без инета. Только экспорт и импорт

Доброе утро. Столкнулся с тем что при включении и перезагрузке esp32 на 14 и 15 пинах появляется напряжение, можно как-то убрать это?

Нее

Надо схему нормально планировать а потом разводить)))

Спасибо кеп)

Где прописать чтоб пин 14 и 15 при включении были low ?

в загузчике отключить jtag оба этих пина используются в jtag

Как это сделать подскажи плз

Как это сделать подскажи плз

Возможно, загрузчик перекомпилировать

Это же boot.hex в многофайловых прошивках? Или я путаю?

Как это сделать подскажи плз

в esp-idf в config, сча попробую найти

я так понял их система при загрузке и перезагрузке использует для юарта или еще чего

Посмотри процесс загрузки в документации. Там все описано

https://github.com/espressif/esptool/wiki/ESP32-Boot-Mode-Selection

Я зелёный в этом как весенний лист)

Вот тут еще пишуть: https://esp32.com/viewtopic.php?t=5925

Вообщем простого решения судя по всему нет. Либо переделать так что бы ключ открывался 0, тогда притянутый вверх пин не будет мешать пока идет загрузка.

А можно сделать задержку на инициацию этих пинов?

Пока бутлоадер загрузишься

А можно сделать задержку на инициацию этих пинов?

скорее всего нет, по ссылке пишут что это первичный загрузчик зашитый в ПЗУ притягивает этот пин вверх.

Короч без вариантов, нада в другие пины из пихать?

У меня осталось не так много свободных, может подскажите куда перекинуть два?

Короч без вариантов, нада в другие пины из пихать?

ключ открывается 1 или 0?

Вот тут таблица про пины https://diytech.ru/projects/spravochnik-po-raspinovke-esp32-kakie-vyvody-gpio-sleduet-ispolzovat

Это мосфеты, положение изначальное прописано LOW, открывается HIGH

Это мосфеты, положение изначальное прописано LOW, открывается HIGH

ага, тогда инвертировать и подтяжка при старте не будет мешать. Инвертировать либо ключем либо элементом НЕ

У меня осталось не так много свободных, может подскажите куда перекинуть два?

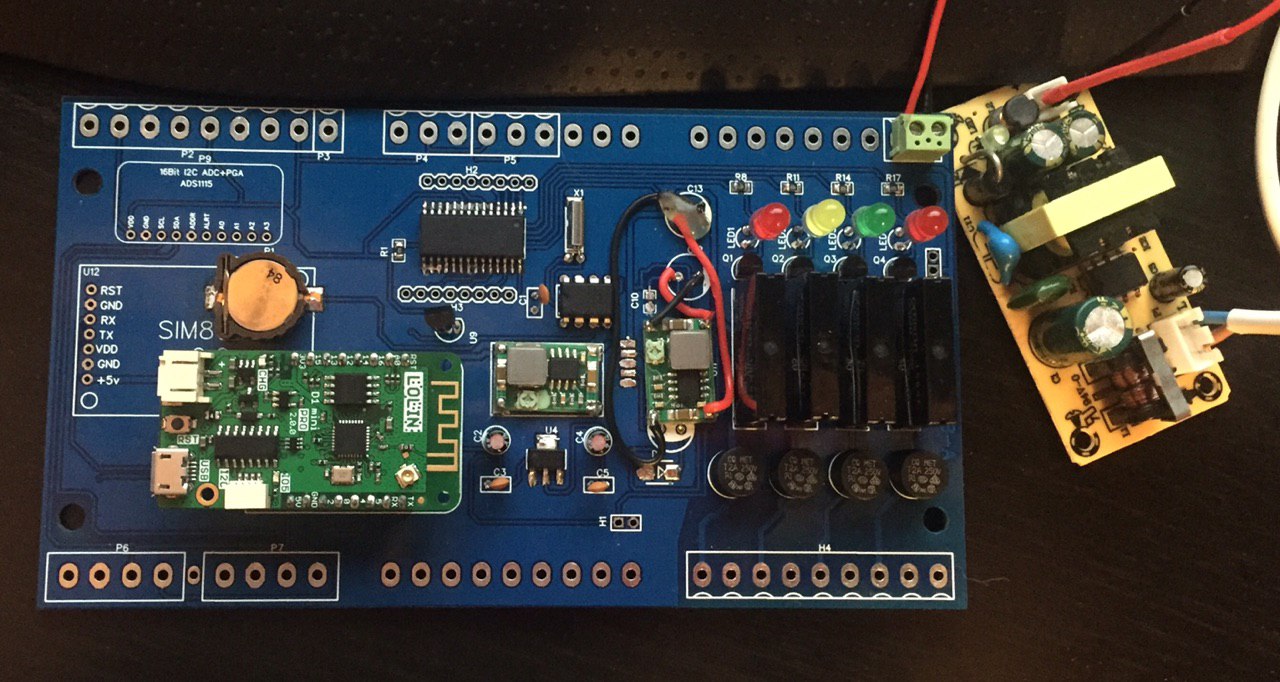

Для реле очень хорошо подходит раширитель портов MCP23017. Я сделал на нем. Если что пиши в ЛС

Для реле очень хорошо подходит раширитель портов MCP23017. Я сделал на нем. Если что пиши в ЛС

Для реле и 74hc595 вкатят замечательно

Для реле и 74hc595 вкатят замечательно

На вкус и цвет.......

Для реле очень хорошо подходит раширитель портов MCP23017. Я сделал на нем. Если что пиши в ЛС

1. Оверкилл: двунаправленный 2. I2C на два порядка медленнее SPI 3. Дороже и не везде есть

В минусе - на I2C адресация есть, расширителей можно много навешать

на SPI можно гирлянду из 595х повесить хлть 50 хоть 200 и более штук

бегущие строки все видели - вот там так и сделано

Для реле и 74hc595 вкатят замечательно

У расширителя портов вроде прерывания поддерживаются

представляю это - сработало прерывание а потом по i2c считываем состояние - со скоростью черепахи
