Вот сила

)

Ну да

так и есть)

Да из ваще, ща сфоткаю

Коллектор оптопары подтянут к питанию через резистор?

да

Ахаха, я жру ролтон

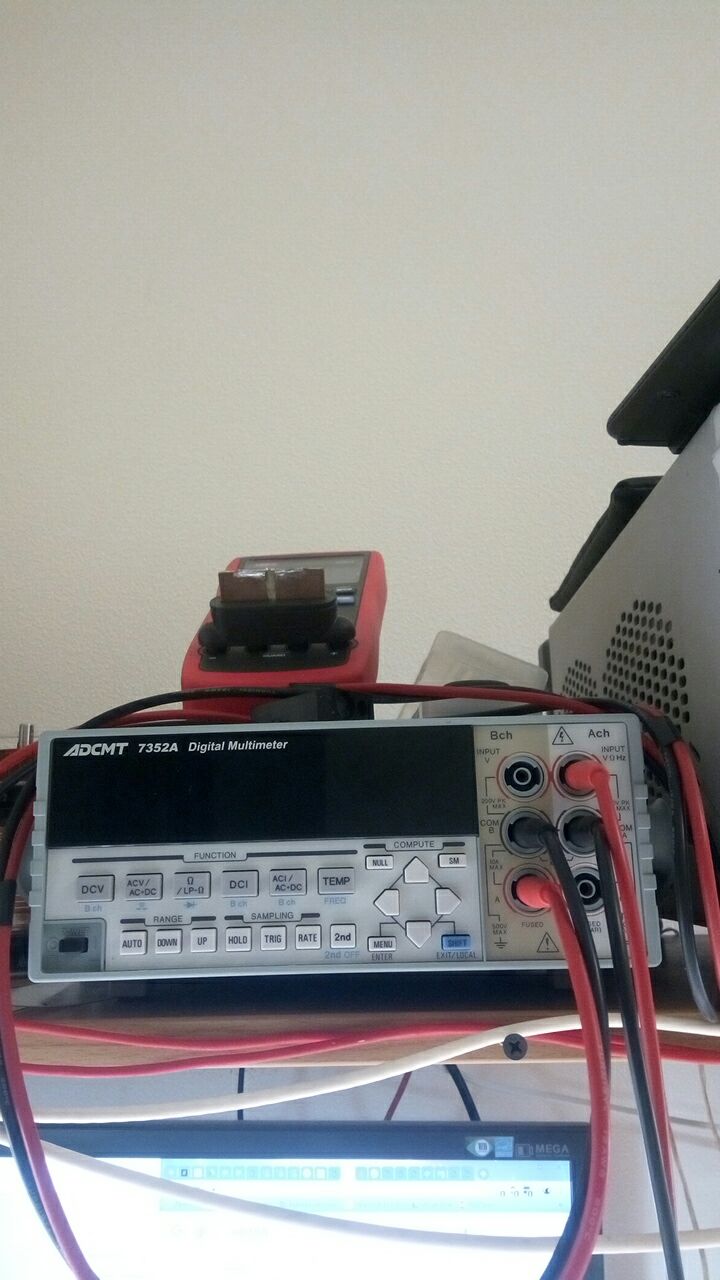

зато жру с мультиметром)

Коллектор оптопары подтянут к питанию через резистор?

Да, встроенная в тиньку подтяжка включена

Да, встроенная в тиньку подтяжка включена

Поставь внешнюю в 4,7к примерно.

Поставь внешнюю в 4,7к примерно.

Может иметь значение тот факт, что используется встроенный?

Может иметь значение тот факт, что используется встроенный?

Может

Сколько же костылей на плате уже получается

Возможно, кто-то пытался сделать кабель для зарядки другого телефона , т.е отг, но не с входом узб на тругом конце, а micro usb выходом

Кстати, мне лень прошивку обновлять. Встроенный можно оставить? Он же параллельно включен по идее, не должен мешать

Просто спать , мне кажется , не вариант.. Какие-нибудь схемы есть может ?

Кстати, мне лень прошивку обновлять. Встроенный можно оставить? Он же параллельно включен по идее, не должен мешать

Можно, он более высокоомный

Кстати, мне лень прошивку обновлять. Встроенный можно оставить? Он же параллельно включен по идее, не должен мешать

не помешает

Ну хоть что-то

Тогда вскроюсь

Да меня просто попросили сделать, так как не могут найти даже , а как - хз. Отказывать не хочется, так как самому интересно

Да. Но чтобы заряжался только один телефон от второго Вот это непонятно как сделать

А их нету в моём городе

Делается за 5 минут

там где отг

енейбл пин подклоючаешь к гнд

там где зарадка

енйбл пин оставляешь в воздухе

Ворвался в чят

соеденяешь + и - у разьемов

дата провода по желпанию

Эээ, можно схему? Я так понял схема обычного отг, только заменить юсб-вход?

только заменитьт usb выход

да

Отлично, Спасибо

енйбл пин оставляешь в воздухе

Enable - ID, так?

Да, именно он

Пин служит для определения подключенного девайса, отг или работать как потребитель

Ох, всё было так легко, а я уж думал мучаться))

Ага, спрашивай если чо

доброй ночи

а как называется вот этот интерфейс дисплея

ардуино может с ним работать напрямую или через дополнительную микросхему?

Какой-нибудь mipi-dsi

Ардуино, врядтли сможет

мне важно занимаемое пространство, а распаянный на плату дисплей занимает на 50% больше площади

можно отдельно купить микросхему для работы с mipi-dsi аккуратно приклеить ее на заднюю сторону дисплея для компактности по площади и вывести управление на ардуино?

какой mipi? там SPI обычный

плата тупо переходник на штыри 2,54 и крепеж

где то на муське лежал даташит на дисплей, его еще в чат кидали

а как можно отдельно загуглить переходник с этого шлейфа на что-то более паябельное. Я правильно понял, что я могу просто выводы шлейфа подключить к контактам ардуины?

а как можно отдельно загуглить переходник с этого шлейфа на что-то более паябельное. Я правильно понял, что я могу просто выводы шлейфа подключить к контактам ардуины?

можно просто проводами но очень легко оторвать

делай свою плату если хочешь

тогда и ардуина не нужна

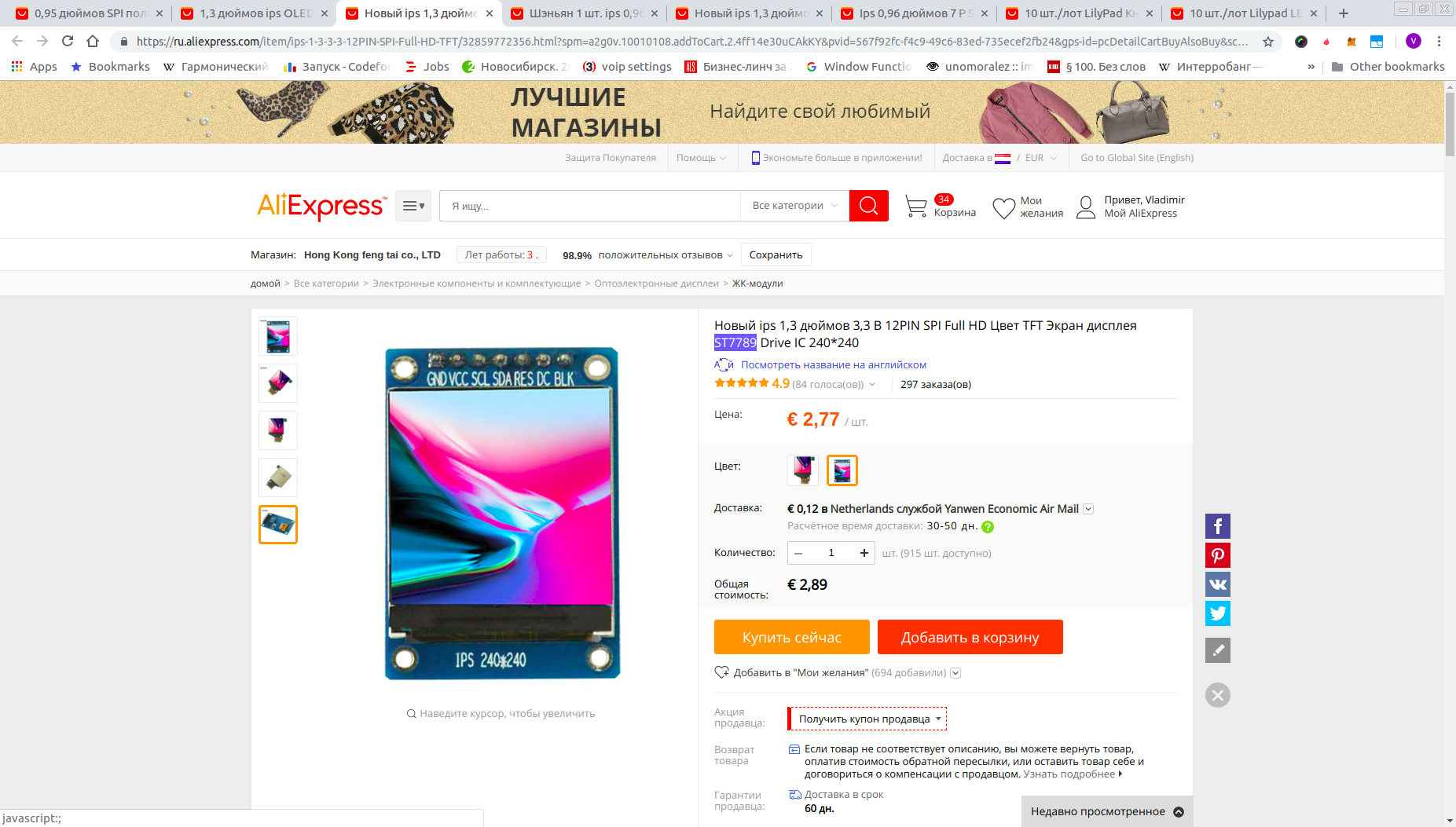

https://ru.aliexpress.com/item/ips-1-3-3-3-12PIN-SPI-Full-HD-TFT/32859772356.html?spm=a2g0v.10010108.addToCart.2.4ff14e30uCAkKY&pvid=567f92fc-f4c9-49c6-83ed-735ecef2fb24&gps-id=pcDetailCartBuyAlsoBuy&scm=1007.12908.113971.0&scm-url=1007.12908.113971.0&scm_id=1007.12908.113971.0

Очищенные ссылки от @VSmelov: * https://aliexpress.com/item/ips-1-3-3-3-12PIN-SPI-Full-HD-TFT/32859772356.html

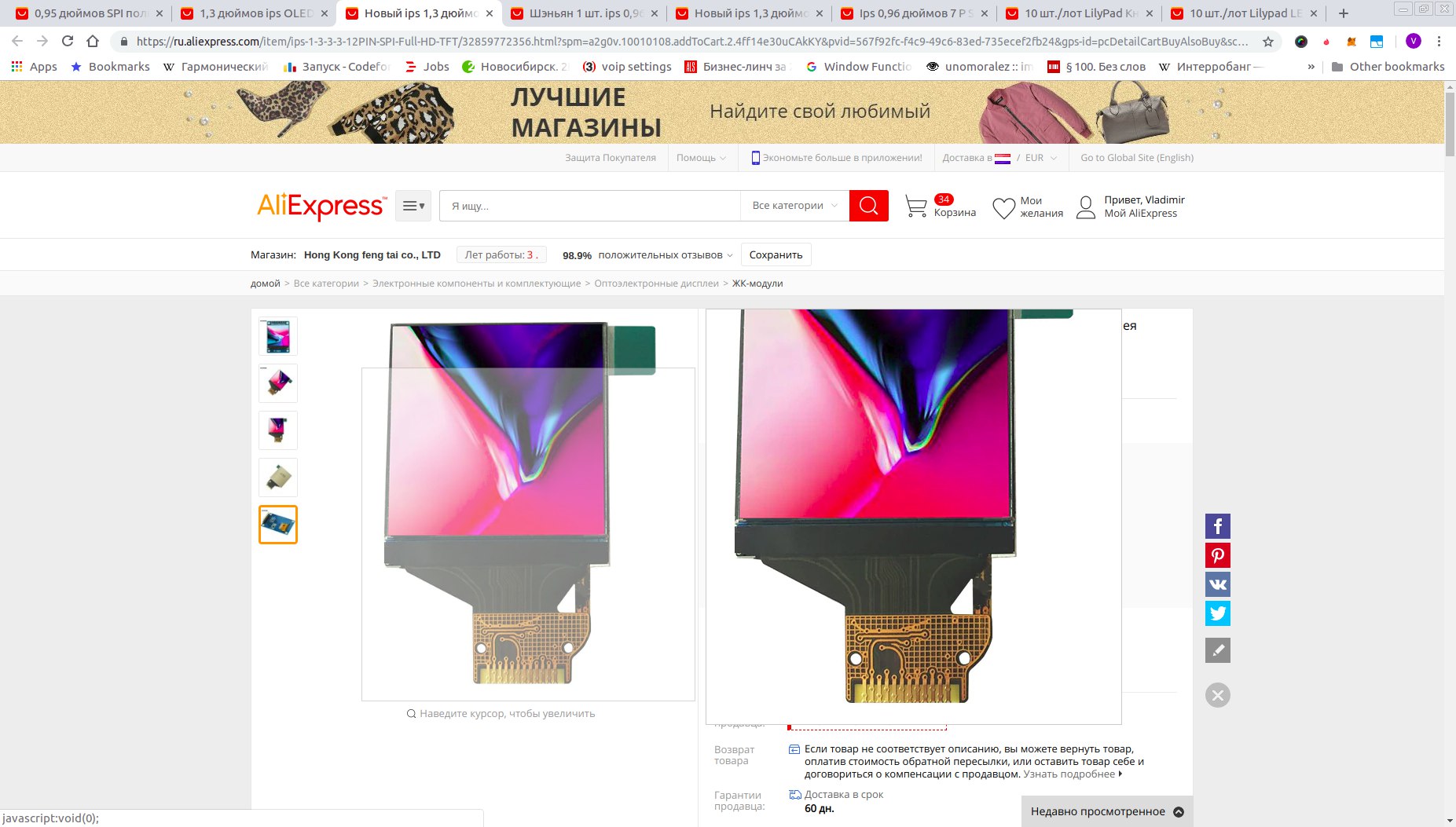

вот само объявление

там как будто бы сзади еще какие-то компоненты наяны на плату

какой mipi? там SPI обычный

И правда, пордоньте)

http://pdf.platan.ru/img_base/nn_hr/616046632.jpg

то есть можно просто зажать шлейф подобной розеткой-зажимом, распаять на провода и подсоединить к разъемам ардуино?

А какой библиотекой управлять?

http://pdf.platan.ru/img_base/nn_hr/616046632.jpg

нет, порвет

это для шлейфа из проводов

https://ru.aliexpress.com/item/XIANMISI-FFC-socket-Flat-Flex-Cable-Connetor-Clamshell-Bottom-Contact-Type-0-5mm-Pitch-4Pin-5Pin/32782029596.html?spm=a2g0s.8937460.0.0.39542e0emm9lcl

Очищенные ссылки от @VSmelov: * https://aliexpress.com/item/XIANMISI-FFC-socket-Flat-Flex-Cable-Connetor-Clamshell-Bottom-Contact-Type-0-5mm-Pitch-4Pin-5Pin/32782029596.html

такой нужно?

то есть можно просто зажать шлейф подобной розеткой-зажимом, распаять на провода и подсоединить к разъемам ардуино?

?

О, уже прибыло? ;)

Ага )

Ага )

Привет, можешь подсказать учебник по электромагнитным излучениям, сколько в инете не искал там ни слова про фазу, лямбда на два и т.д

Привет, можешь подсказать учебник по электромагнитным излучениям, сколько в инете не искал там ни слова про фазу, лямбда на два и т.д

Этот предмет должен называться электродинамика и распространение радиоволн

Пробовал такую формулировку?

Распространение волн я думаю выдаст инфу про ионрсферу кв радиоволны и т.д
