Короче, такая проблема.

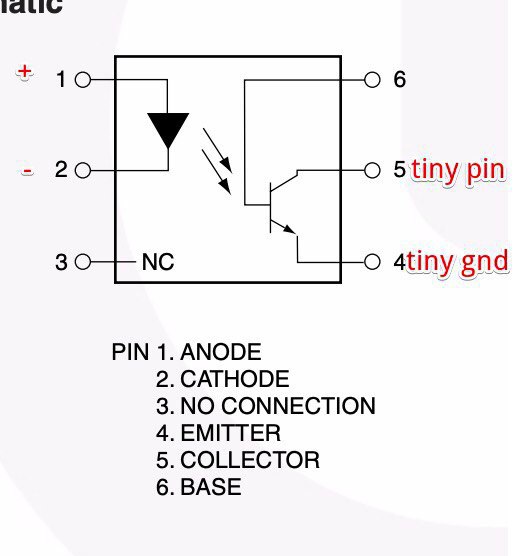

Завожу на анод и катод оптопары (4N37M) напряжение 12V, эмиттер подключаю к цифровому пину МК, коллектор к земле.
У МК включен программный подтягивающий резюк.
При подаче напряжения 12V, на пине не меняется логическое значение :(
Чо не так может быть? Если ручками замыкаю пин на землю, вижу лог. 0, так что проблема в оптопаре какая-то, но какая?
Аня 🕊
Минус источника подключен к катоду через 1кОм резюк
Аня 🕊
Ой...
Аня 🕊
@Th0rN13 не карай, пожалуйста
Th0r
А ток чем ограничиваешь?
Аня 🕊
На входе в оптопару резистор 1кОм. Перед катодом
Аня 🕊
Аня 🕊
Может, я просто тупая (да)
Аня 🕊
(12-1.5)/10 = 1.05кОм как раз
Th0r
Ну судя по даташиту, у 4N37M input forward voltage до 1.5В, ток 10мА
Даташит и оптопара одной фирмы? Даташит конечно же секретен
Anonymous
Аня 🕊
Даташит и оптопара одной фирмы? Даташит конечно же секретен
https://static.chipdip.ru/lib/318/DOC000318737.pdf
Аня 🕊
Даташит и оптопара одной фирмы? Даташит конечно же секретен
https://www.chipdip.ru/product/4n37m
Аня 🕊
В смысле одной фирмы
Hakon
Я не задавал вопрос
Аня 🕊
Очень много false negative будет, а иногда даже false positive
Аня 🕊
Аня 🕊
Короче, такая проблема.
Завожу на анод и катод оптопары (4N37M) напряжение 12V, эмиттер подключаю к цифровому пину МК, коллектор к земле.
У МК включен программный подтягивающий резюк.
При подаче напряжения 12V, на пине не меняется логическое значение :(
Чо не так может быть? Если ручками замыкаю пин на землю, вижу лог. 0, так что проблема в оптопаре какая-то, но какая?
А имеет значение, ставить резистор перед анодом оптопары или после катода?
Valeriy
Нет, т.к. не важно где ограничивать ток
Аня 🕊
Спасибо
Аня 🕊
Также нагуглила, что многие в аналогичных схемах вешают резистор между базой и эмиттером
Аня 🕊
Но прочитала, что это тоже необязательно. И нужно только для уменьшения чувствительности
Аня 🕊
Только резистор после катода, а не перед анодом и отсутствие резистора между базой и эмиттером — единственные отличия между моей схемой и большинством
Valeriy
Подай с лабника на диод оптопары и посмотри ток
Аня 🕊
И раз они не критичны, тогда я не понимаю, что не так
Аня 🕊
Аня 🕊
Может, оптопару заменить, мб я ее убила как-то
Аня 🕊
Пробовала подавать с аккума 4.2 вольта, тоже не замыкается
Valeriy
На базу транзитора оптопары подай напрядение с аккума через резистор 1-2 ком
Valeriy
Поидее должен открыться
Valeriy
Проверь сколько напряжения падает между колетор-эмитор со включенным и выключенным светодиодом
Valeriy
возможно транзистор в линейном режиме и открыт не полностью
Аня 🕊
Потыкаю попробую, спасибо
Аня 🕊
Ооаоаа
Аня 🕊
В смысле нормального? Там килоомный на входе
Аня 🕊
)
Valeriy
Бывает)
Аня 🕊
Если это ты не к формулировке глупой прицепился (потому что резистор, конечно, не программный, а встроенный, включаю я программно)
Аня 🕊
То ошибаешься
Аня 🕊
То есть все же прицепился
Аня 🕊
Ну ладно
Аня 🕊
PORTA |= 1 << PINA6
Держи
Аня 🕊
Предпочитаю избегать magic numbers
Аня 🕊
#define INCOMING_CALL_PIN PINA6
Аня 🕊
Да это хуета все, надо ПОЧИНИТЬ ОПТОПАРУ
