А теперь дальше. Есть у тебя земля, она общая и у звукового сигнала, и у микрухи U1. Когда верхний полупериод синусоиды - напряжение на пинах А1, А2 растет относительно земли, все ок. Когда нижний полупериод синусоиды - напряжение на пине идет в минус, а так нельзя. Допуск на то, сколько выдержит микруха напряжения ниже значения её земли указан в даташите. Конкретно в твоем случае источник сигнала слабый, получилась игра "кто сильнее - победил". Повезло тебе, что выиграла микруха U1 и просто исказила сигнал. А могла и дым пустить. В общем, паяй туда или резюки побольше и пусть работает как задумывалось, или диоды - сигнал на светомузыку исказит, да и хрен с ней, звук будет такой как должен быть.

В общем, автора схемы в печь, как и автора печатки. Сейчас горит как в детстве от журнала "Радио" с неработающими схемами.

В общем, автора схемы в печь, как и автора печатки. Сейчас горит как в детстве от журнала "Радио" с неработающими схемами.

Тоисть меня(

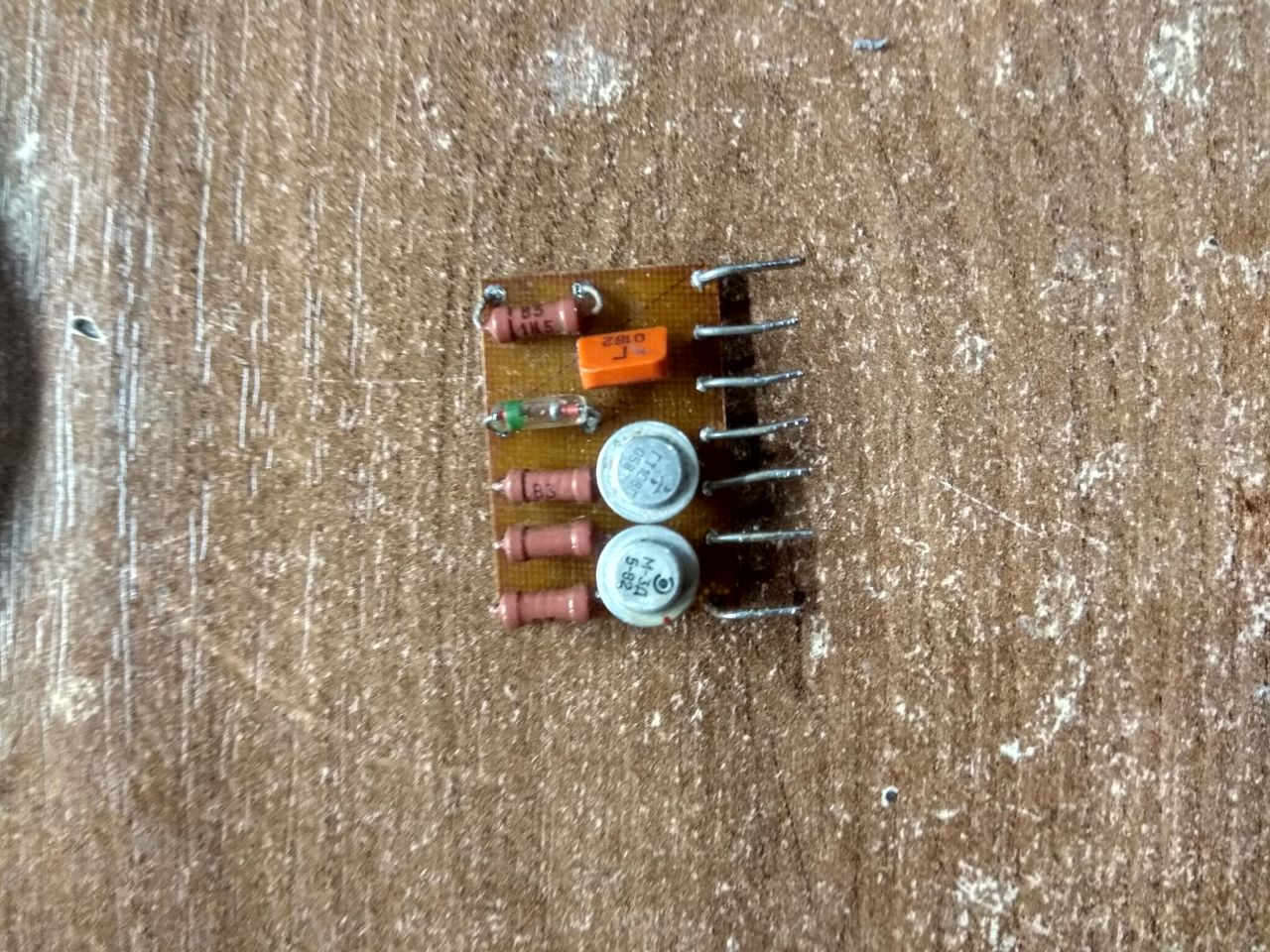

усилитель скорее всего

В общем, автора схемы в печь, как и автора печатки. Сейчас горит как в детстве от журнала "Радио" с неработающими схемами.

Короче на виход аудио сигналя я заиваю

кт 315 ОЭ, а два других ОК

В общем, автора схемы в печь, как и автора печатки. Сейчас горит как в детстве от журнала "Радио" с неработающими схемами.

А если в разрив впаяб резистора то все ок будет?

для чего столько усилителей?

А если в разрив впаяб резистора то все ок будет?

В разрыв между процом и джеком. Станет лучше, но туда просятся диоды, всё-таки.

В разрыв между процом и джеком. Станет лучше, но туда просятся диоды, всё-таки.

Короч я понял, забю на микрофон, и зделаю как изначально должно било бить

Господа! Можно ли заряжать 2S аккум через коннектор для 3S аккума? С обрезаны одним конечно

Короч я понял, забю на микрофон, и зделаю как изначально должно било бить

Микрофон тут ни при чем.

От слова совсем

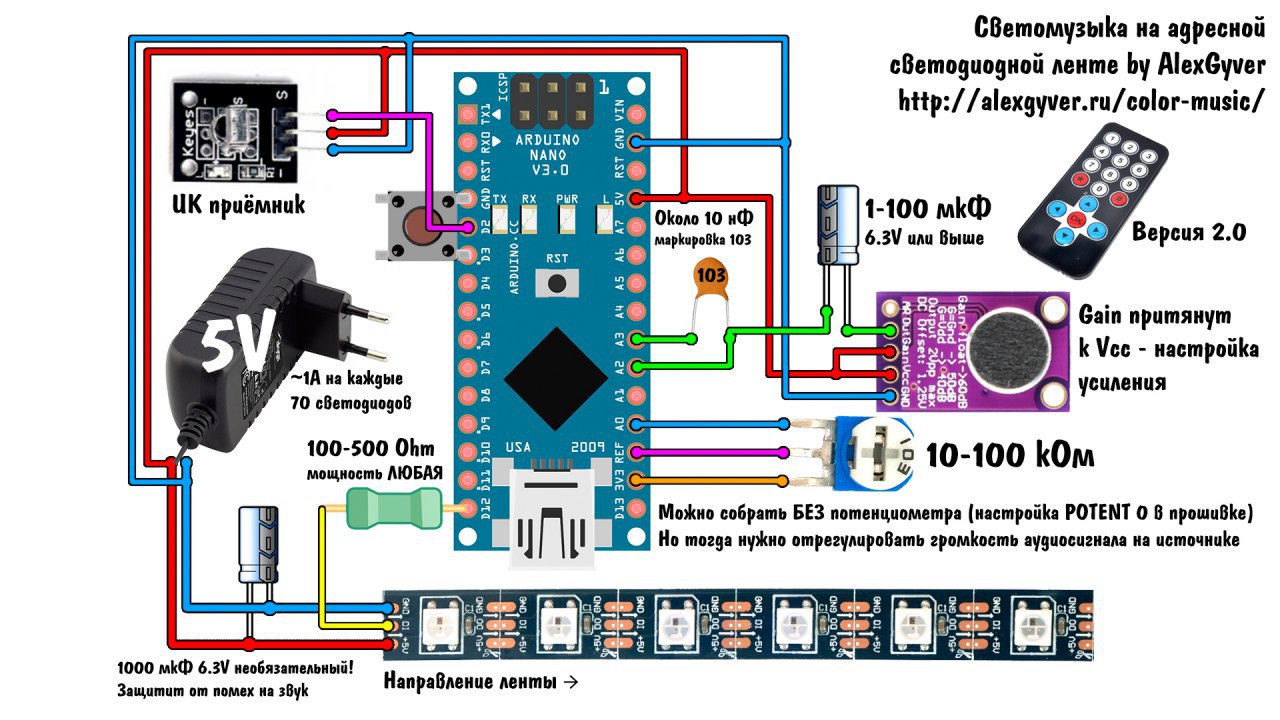

Такая начальная схема

Я захотел обеденить с етой

И просто вставил пяти пиновой джек

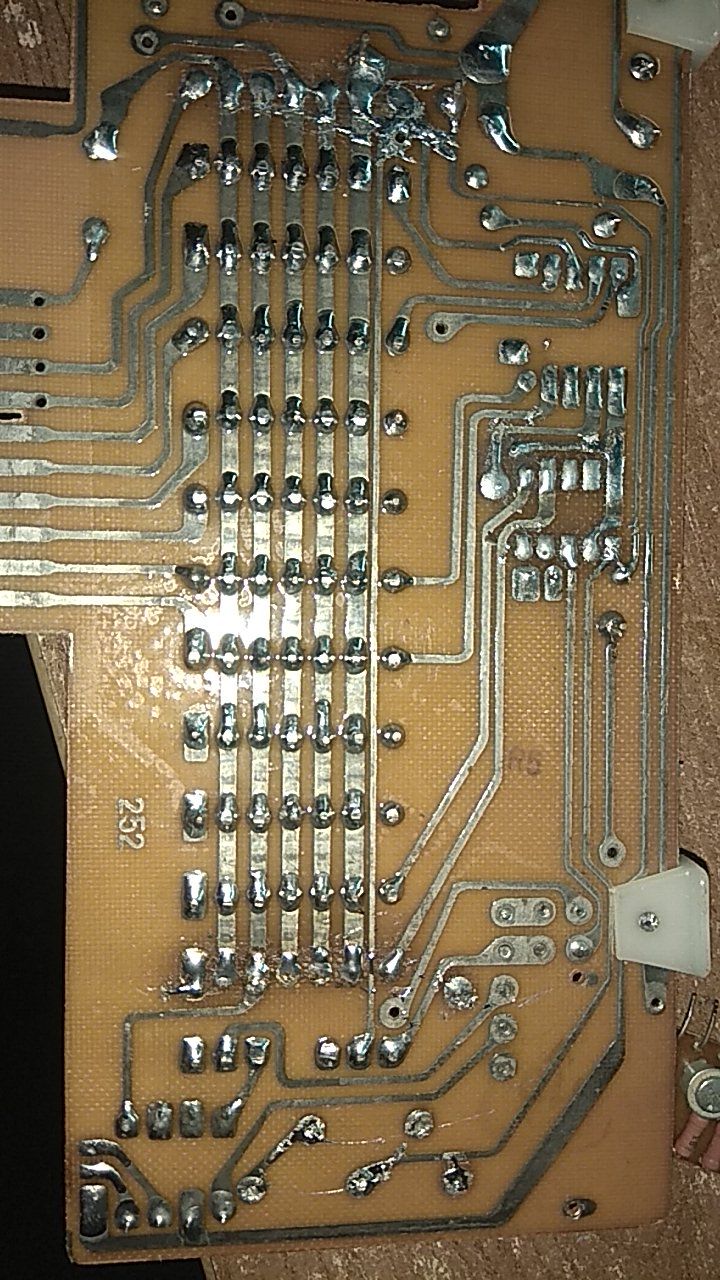

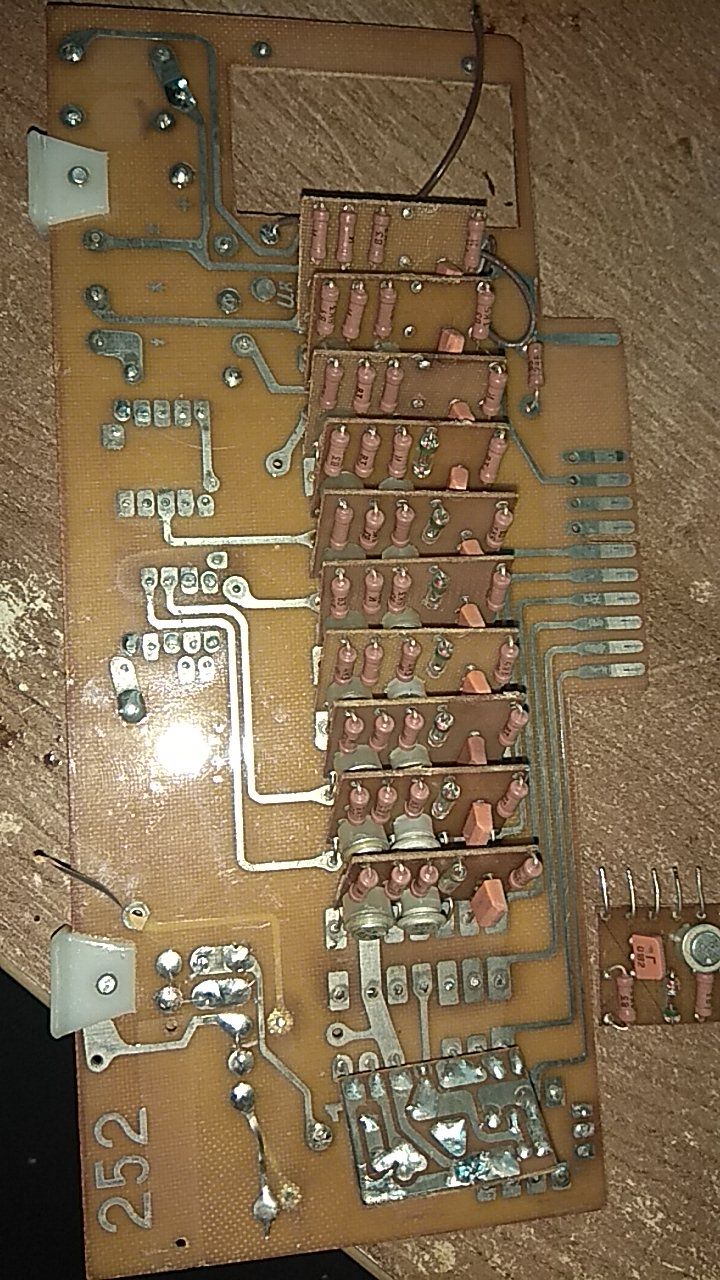

на чердаке нашёл

Такая начальная схема

и чо, оно цветомузычит?

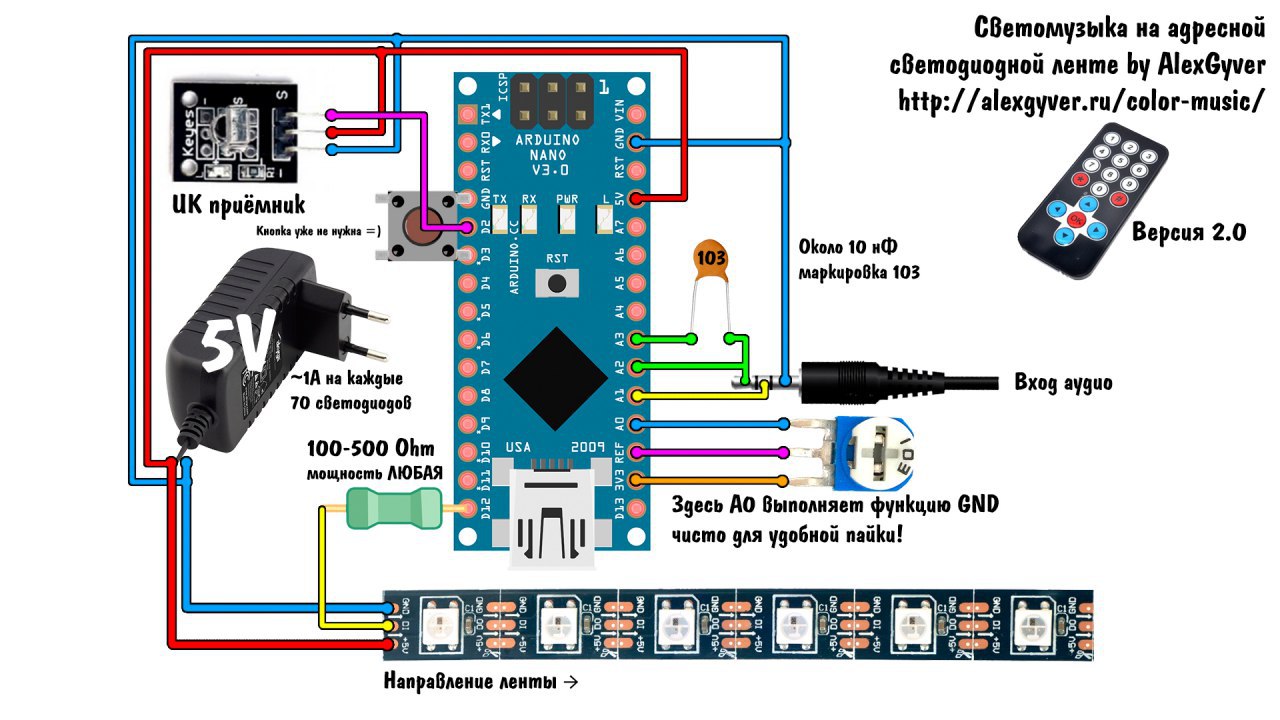

Но потом захотел сделать и вивод из плати, и добавил еще один джек и потенциометр между ними

Но из вихода могут бить помехи поетому хотел вставить ОУ

и чо, оно цветомузычит?

Да, очень круто

Но из вихода могут бить помехи поетому хотел вставить ОУ

Помехи от того, что отрицательная полуволна у тебя самой ардуиной на землю коротится

удивительно, мне всегда казалось, что ардуйни не хватит на обработку звука

Там реализован VU метр и спектрометр

Помехи от того, что отрицательная полуволна у тебя самой ардуиной на землю коротится

Если на урдуино завести отдельное питание ок будет?

Ты повторитель не осилил. Правильно не сделаешь, а в такой реализации диоды на твою светомузыку не повлияют никак.

Только сигналу мешать не будут.

Я понял, лучше все убрать и оставить начальную схемму

Это не поможет

Почему?

Почему?

Почему?

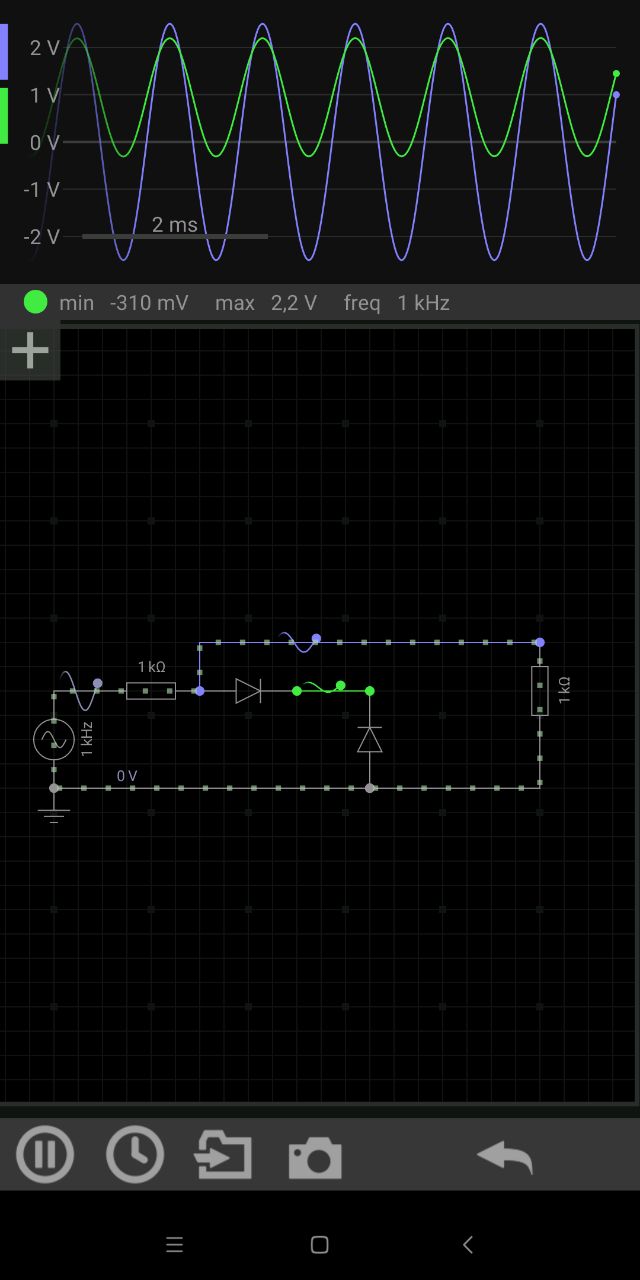

Что ето?

Первый случай - есть источник напряжения (аудиовыход твоего устройства), есть резистор первый - это внутреннее сопротивление твоего устройства. Диод - это то, как работает вход ардуинки твоей в данном случае. Резистор самый правый - это то, куда должен идти сигнал (на усилитель, колонки).

Второй случай - то, как оно должно быть.

С точки зрения входа ардуинки ничего не поменяется.

А сигнал от источника (аудиовыхода) дойдет до цели (усилителя) практически в том же виде, в каком был.

Ето до случая если нужно на плате роспаять виход?

Такая начальная схема

Я имел ввиду оставить ету схему, без микрофона

Я имел ввиду оставить ету схему, без микрофона

Повторяю, микрофон ни при чем.

Ну да, я и делаю его схему

Ето до случая если нужно на плате роспаять виход?

Не совсем понятен вопрос. Смотри, все что нужно сделать: режешь дорожки что идут от левого и правого каналов к ардуине. Дальше паяешь любой диод туда, это или 1n4148 или 1n4007, или выпаянный из советского телевизора хлам - не важно, просто паяешь любой из имеющихся диодов КАТОДОМ к ардуине. Все.

Не совсем понятен вопрос. Смотри, все что нужно сделать: режешь дорожки что идут от левого и правого каналов к ардуине. Дальше паяешь любой диод туда, это или 1n4148 или 1n4007, или выпаянный из советского телевизора хлам - не важно, просто паяешь любой из имеющихся диодов КАТОДОМ к ардуине. Все.

И што все ето даст мне?

Не совсем понятен вопрос. Смотри, все что нужно сделать: режешь дорожки что идут от левого и правого каналов к ардуине. Дальше паяешь любой диод туда, это или 1n4148 или 1n4007, или выпаянный из советского телевизора хлам - не важно, просто паяешь любой из имеющихся диодов КАТОДОМ к ардуине. Все.

Ето к вот етой схеме?

Такая начальная схема

.

Ето к вот етой схеме?

К тому, что у тебя на плате.

И што все ето даст мне?

Сам как думаешь?

Вот

етой?

етой?

Ага

Тоить так не будет помех из вихода?

Кстати, вторая схема, та что с конденсатором и микрофоном, имеет право на жизнь. Почему - гугли, что такого особенного в конденсаторе есть. Если хочешь - впаяй туда конденсаторы, а не диоды. Результаты будут примерно такие же.

Тоить так не будет помех из вихода?

То не помехи, а ограничение сигнала.

Тоить так не будет помех из вихода?

Но да. У тебя ардуина режет отрицательную полуволну. Убрать это можно или большим резистором , или пропуская только положительные полуволны при помощи диода, или отвязать от постоянки конденсатором.

Кстати, вторая схема, та что с конденсатором и микрофоном, имеет право на жизнь. Почему - гугли, что такого особенного в конденсаторе есть. Если хочешь - впаяй туда конденсаторы, а не диоды. Результаты будут примерно такие же.

Тоисть оставитьвсю мою схему толька в розрив на пини ардуино, припаять кондер. Кайой емкости?

Такой же, как от микрофона, например.

Спасибо)

А как насчет убрат помехи с вихода?
