а вот для 1к

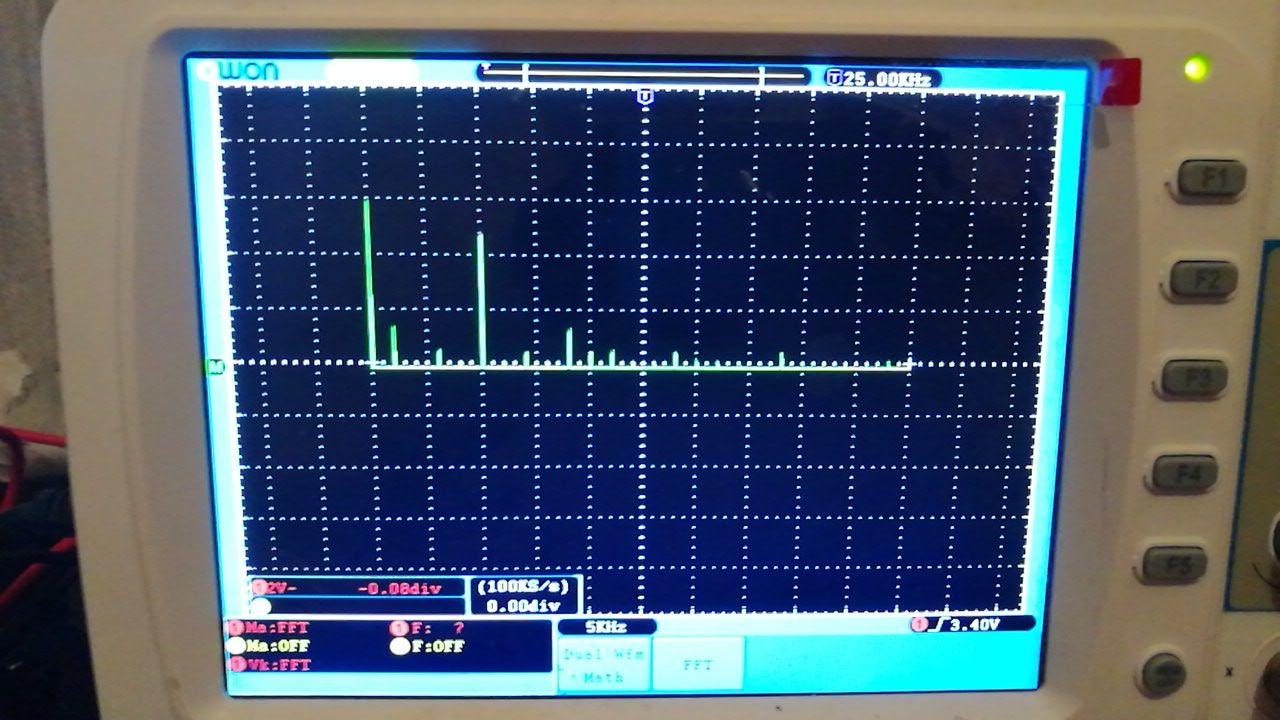

Ахмед, тебе не кажется, что чуть разный спектр. точно там у ебя меанр?

сейчас на встроенной посмотрю, как это выглядит

на 100% громкости снимал, кстати

Это через встроенную реалтее

Что за ужас?

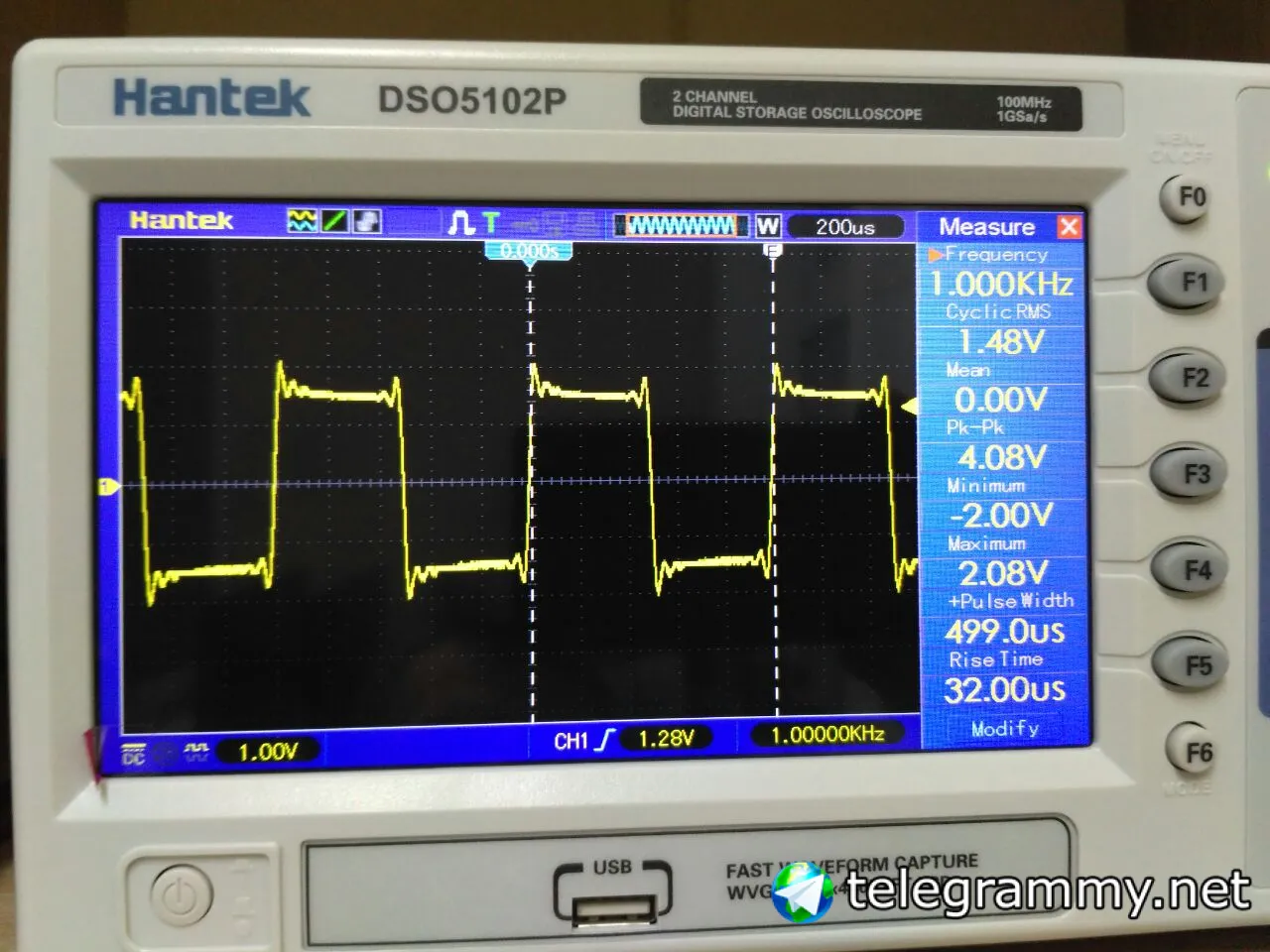

Пцм, 10кгц меандр

Пцм, 10кгц меандр

А, ок

Сча синус гляну

Что за фигня?

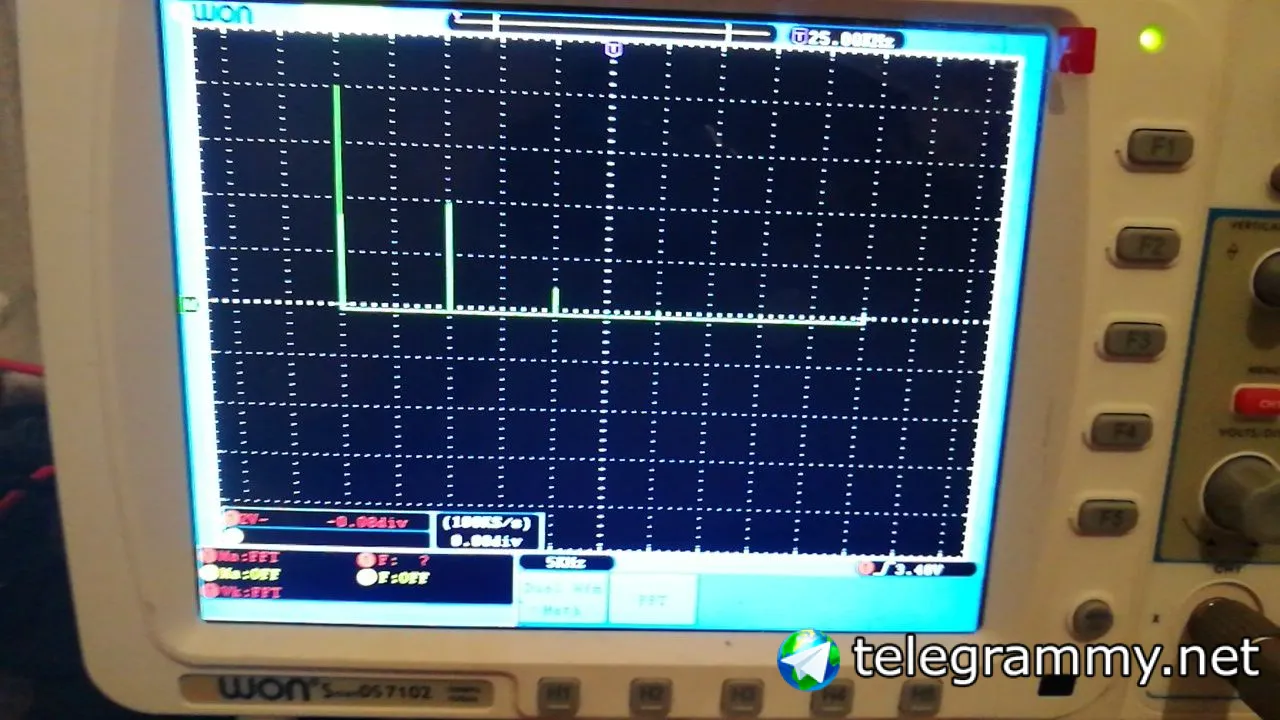

Синус 10кгц

Синус 10кгц

Откуда у синуса гармоники?

Что?

Откуда в этом дац идеальный синус?

Так. Вот со встроенной ещё картинки

АЧХ у 2407 получше всё-таки чуть

как так?

Частота не сильно дрожит

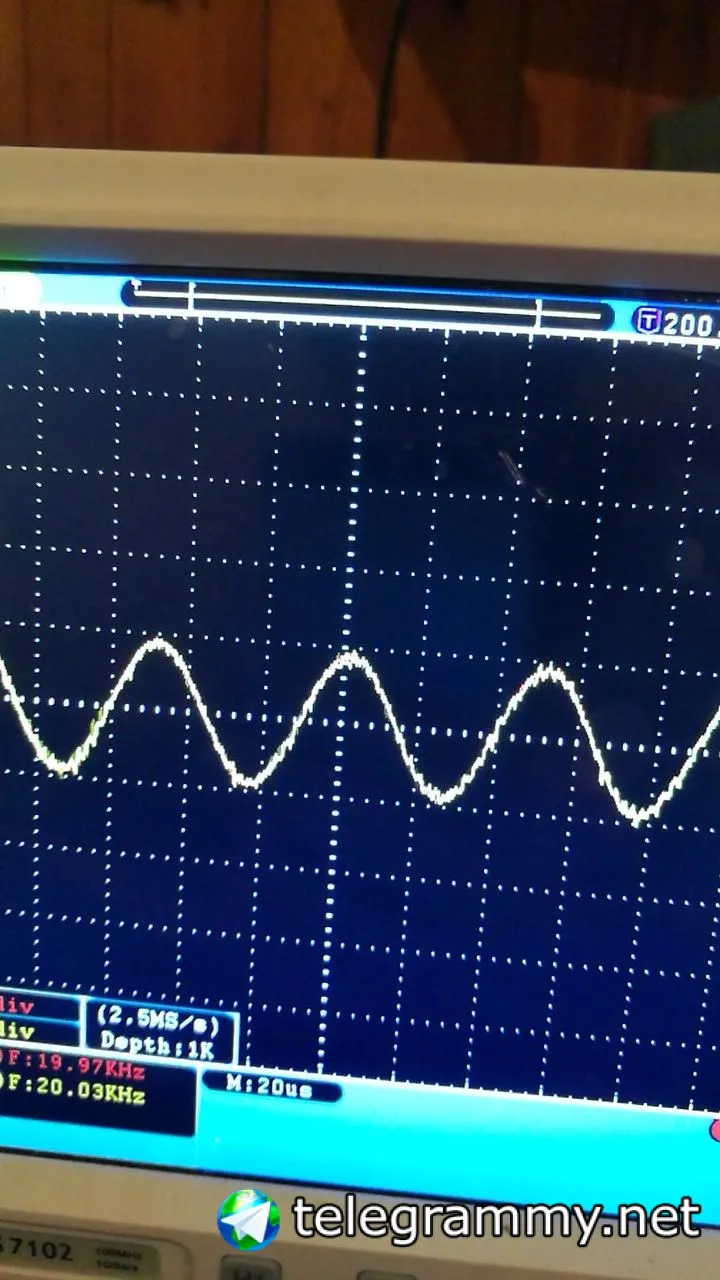

20kHz square?

Нет, синус

ну норм

Кстати не уверен что частота дискретизации норм, поищу где настроить

короче, если пока только интегрированная звуковушка из простых, то этот ЦАП стоит брать по-любому

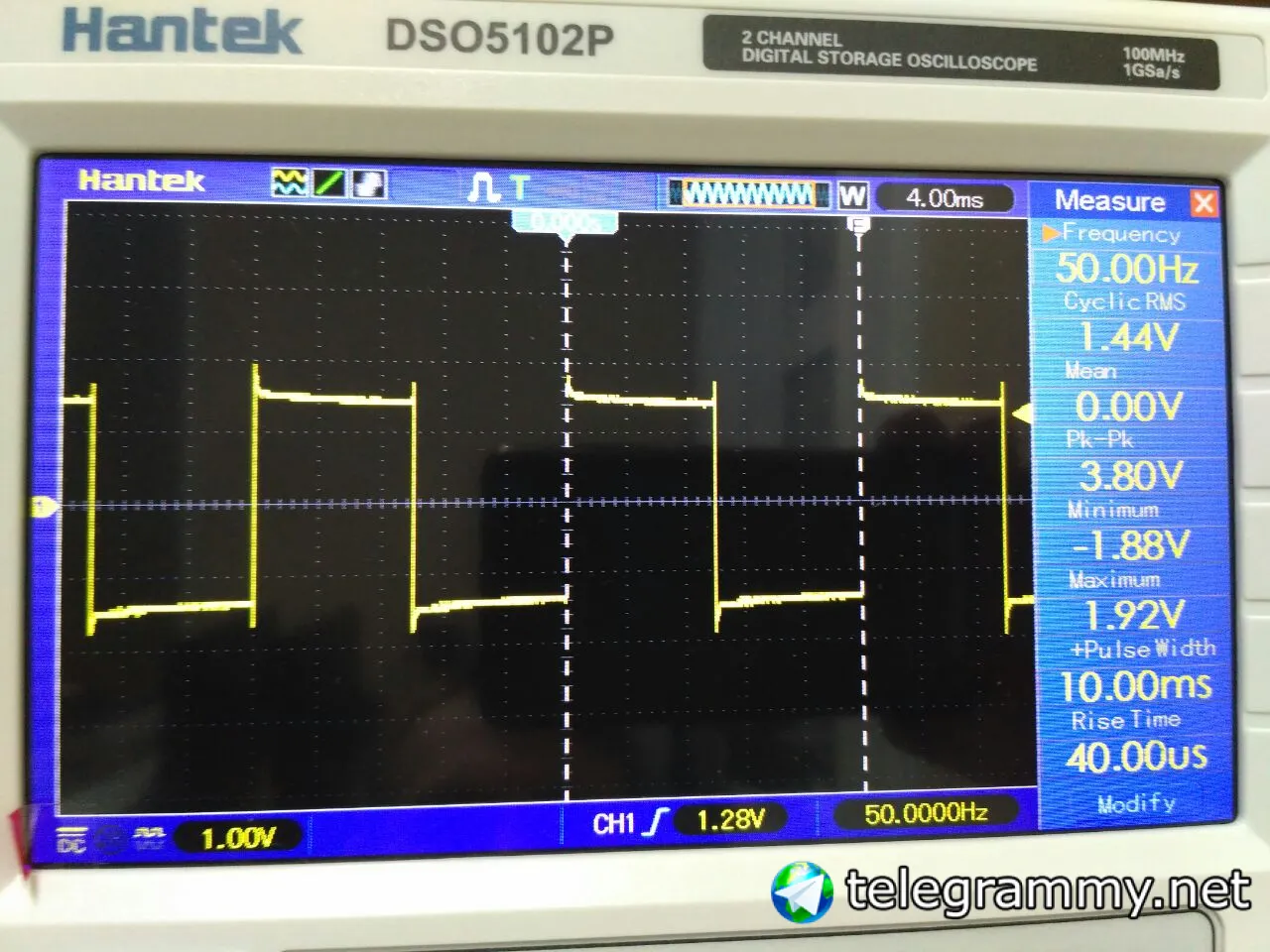

Тут должен был быть меандр

20kHz?

может не попал на корректную частоту дискретизации звуковушки?

Да. Напряжение кстати делите на 10, там 500мв а не 5в

Мб

сжечь!

лучше проводов могут быть только хорошие провода )

ну и гавно

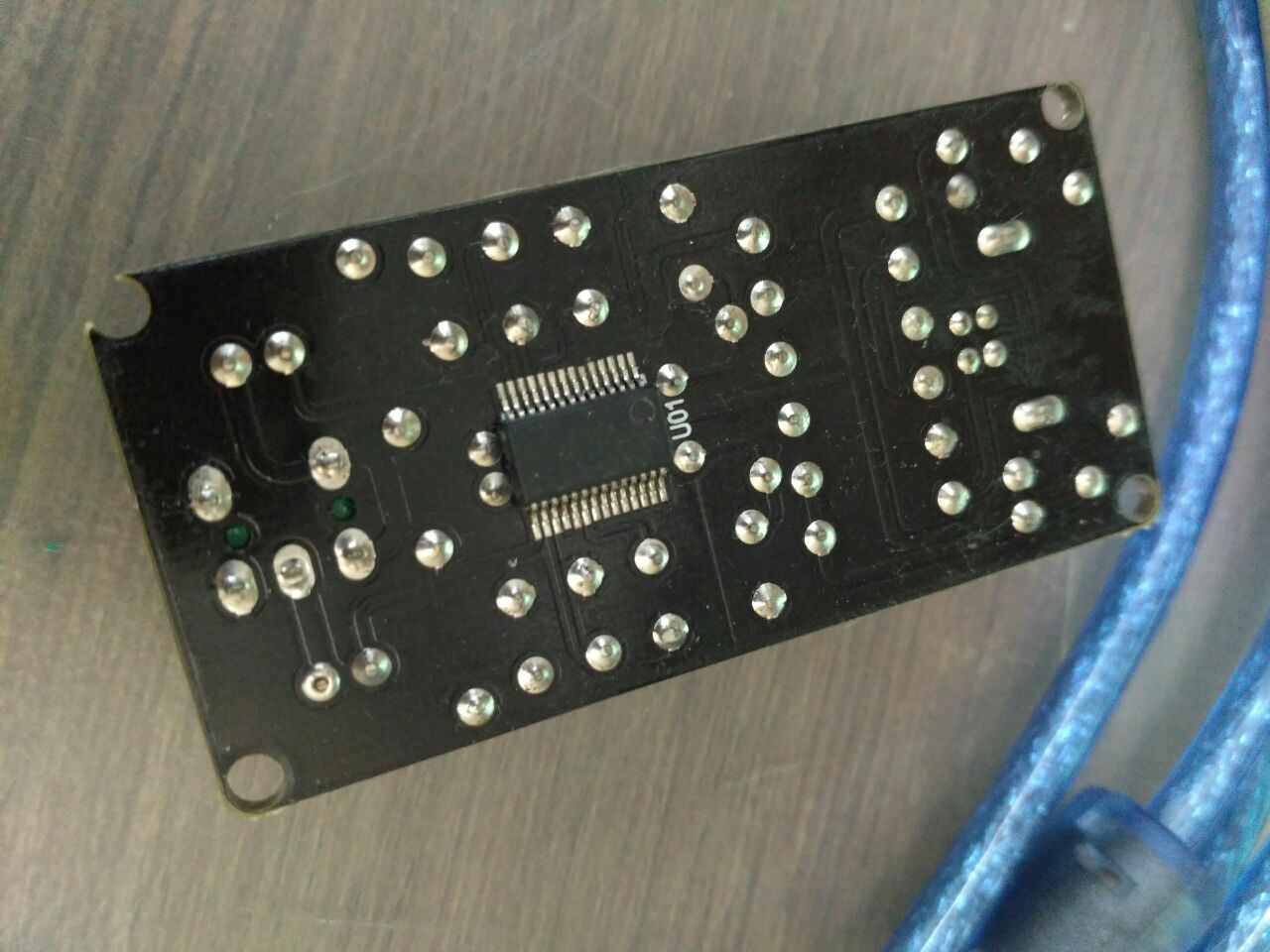

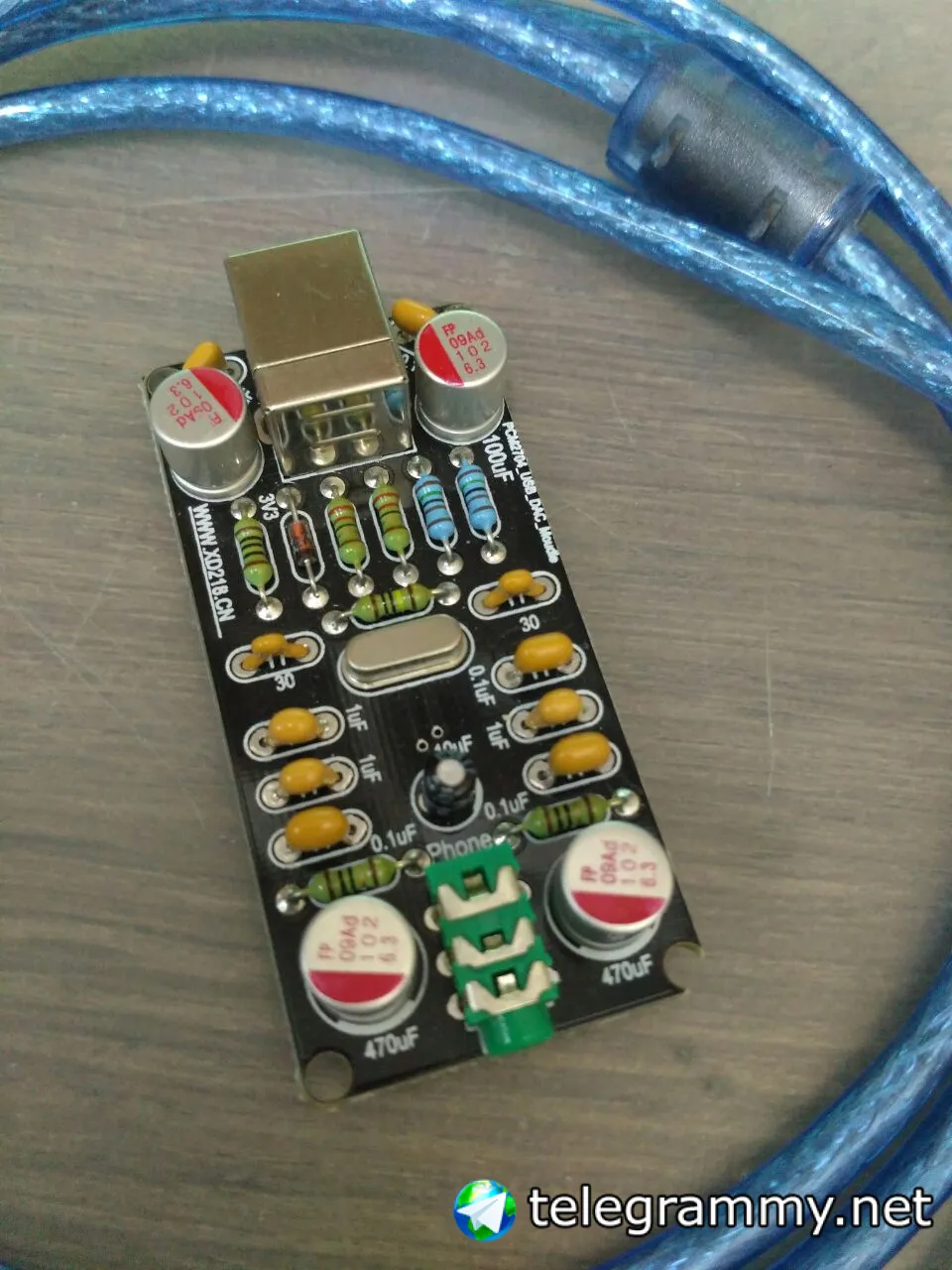

нафига там выводной монтаж если это говнокапы

ну и гавно

есть такая же, но с пленочными конденсаторами

эти желтые капы это 0805 керамика в эпокси залитая

и всё

эти желтые капы это 0805 керамика в эпокси залитая

хотя бы так, по ним стучишь - этого не слышно в наушниках, в отличие от 0805

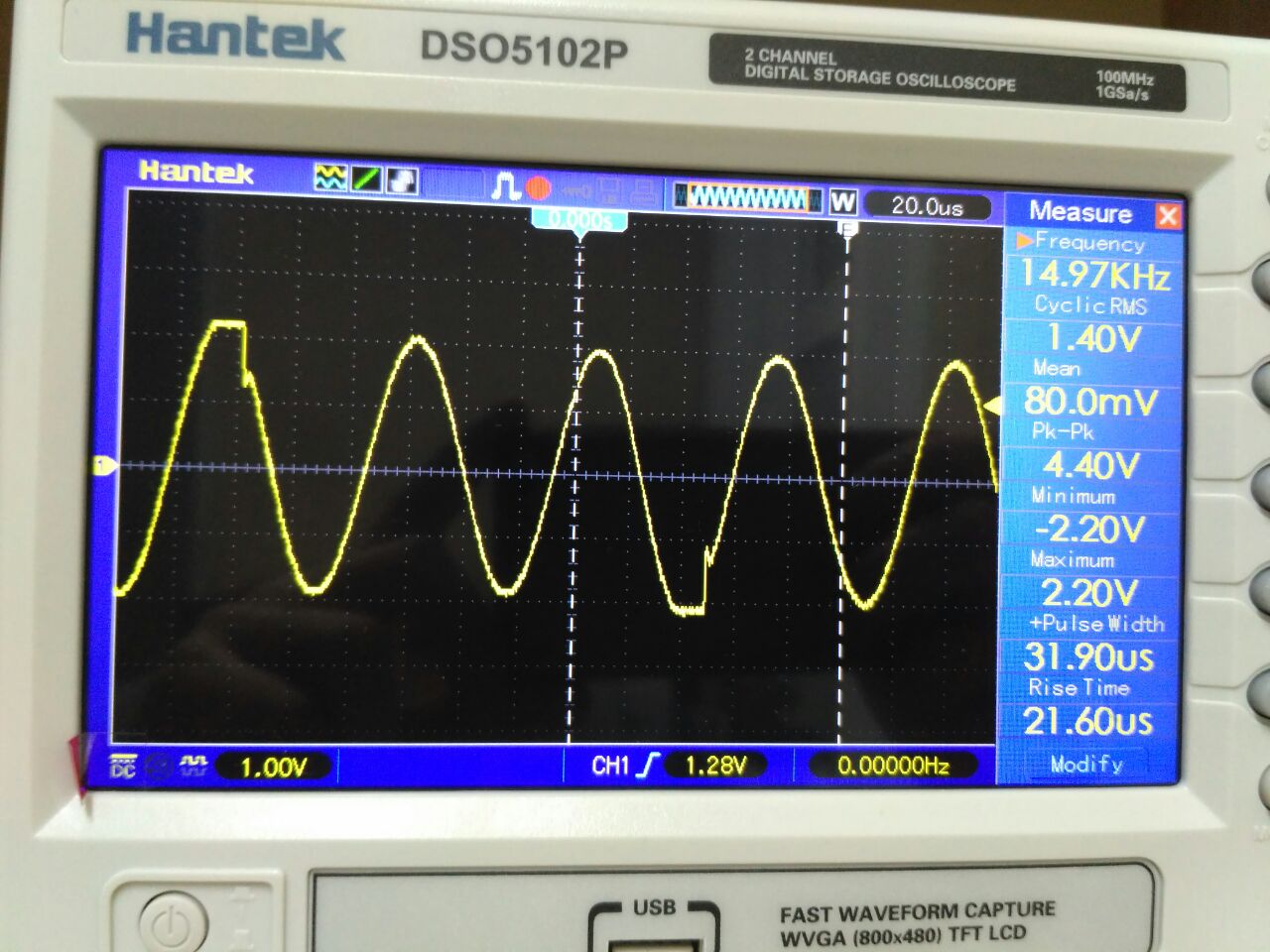

ну, логично, потому что 15КГц - это основная частота, остальное - гармоники, которые срезаются

Каналы у пцм норм, нет сдвига относительно друг друга

Там второй синус за первым спрятался

Нет. На одном синус 20кгц, намвтором пусто

Хочу теперь дац с норм меандром хотябы до 10кгц

Мало у кого осцил есть

Из посетителей аудио форумов где отзывы

Угу

Я не смотрел, ДУМАЛ ЛУЧШЕ БУДЕТ ЭТО ВСЕ

У меня был, на слух не оч

Хотя он был с норм компонентами и красиво сделан

Зря купил, это тот же чип что в звуковухах за бакс

Я за 40 купил гдет, ну там качественно сделано, но сам чип не оч

Нет. На одном синус 20кгц, намвтором пусто

это меня и подкупило, потому что проникновение одного канала в другой на мп3, где часть инструментов в противофазе записана - это дичайшая жесть

из-за сжатия искажения на слух выглядят, как слегка пожеванная аудио-плёнка

ну и вместо прямоугольника нормальный синус - всё-таки полуше, чем ломаный синус

~ мой второй акк

http://nwavguy.blogspot.com/2011/05/fiio-e7-usb-dac-amp.html

http://lh6.ggpht.com/_gnU30vMbtYg/TbjE-3Wy0AI/AAAAAAAAAfA/XHMuoV8miL8/FiiO%20E7%2010%20Khz%20Square%20Wave%20CX300%20Load_thumb.png?imgmax=800

WM8740

http://lh6.ggpht.com/_gnU30vMbtYg/TbjE-3Wy0AI/AAAAAAAAAfA/XHMuoV8miL8/FiiO%20E7%2010%20Khz%20Square%20Wave%20CX300%20Load_thumb.png?imgmax=800

меандр 10КГц?

Ну чудя по картинке да

а что есть синее и красное такое?

картинка из статьи по ссылке выше

The red trace is the lab-grade 10 Khz square wave input and the upper blue trace is the roughly 1 volt p-p output of the E7 driving Sennheiser CX300 16 ohm headphones as viewed on a 100 Mhz wideband oscilloscope:

круто

@depthofnothing, а ты не пробовал через свой ЦАП 10КГц меандр?

Выше картинки же

Выше картинки же

я там 20 видел, а где 10?

15 было, и 10 тоже вроде

15 я кидал - там чистый синус получился

ES9018 никто не юзал?

ES9023 еще
