Георгий
Будем посмотреть, благодарю.
Dmytro
Будем посмотреть, благодарю.
Ну, точнее это микросхемы для измерения мощности, а если вам нужно только напряжение то это будет лёгкий оверкилл. Но возможно у них есть серия только с измерением напряжения. Там и rms и все что ещё может понадобиться уже все встроенно
Lucifer
А так же нет особой разницы в каком порядке пихать фильтрующие кондеры? Я к тому что у меня обычно все работало)
великий
кандьоры меньшей емкости должен быть физически (геометрически)) ближе к микросхеме. Они не зря так нарисованы
Lucifer
так у меня дополнительный на 100nF прям у чипа)
Lucifer
ааа
Lucifer
логично
Lucifer
кстати, да, точно на осцилографе проверить нужно будет)
Lucifer
яж даже хз какие шумы этот дс-дс будет на выходе давать
Lucifer
мож там вообще жесть что фиг отфильтруешь компактно, и микросхема говно) Хотя думаю если индуктивность засунуть то все отфильтровать будет можно)
Lucifer
я так сеть вч помех фильтровал, во времена когда теслы собирал)
romanetz
Там сразу и 4 канала для тока )
romanetz
Итого 7 каналов
Георгий
Дело в том что ток мерить мне не надо. Точность плюс минус пару вольт. Мне в основном надо видеть правильность чередование фаз.
Георгий
Поэтому я смотрю в сторону быстрых ацп с небольшим разрешением. 12 бит достаточно. Ну и цена 😄
romanetz
Тогда можно тупо компараторы задействовать
Георгий
Как вариант. Благодарю.
WerdnaZX
Народ, есть какой-нибудь готовый внешний вотчдог в виде микросхемы, чтобы прямо жёстко перезагружать esp? Встроенный не перезагружает почему-то. Или по-любому придётся свой делать на каком-то простеньком камне?
Nick
Есть у кого нить код для фазорезки ?
Nick
Для esp32
WerdnaZX
А у тебя проблема в коде или в железе?

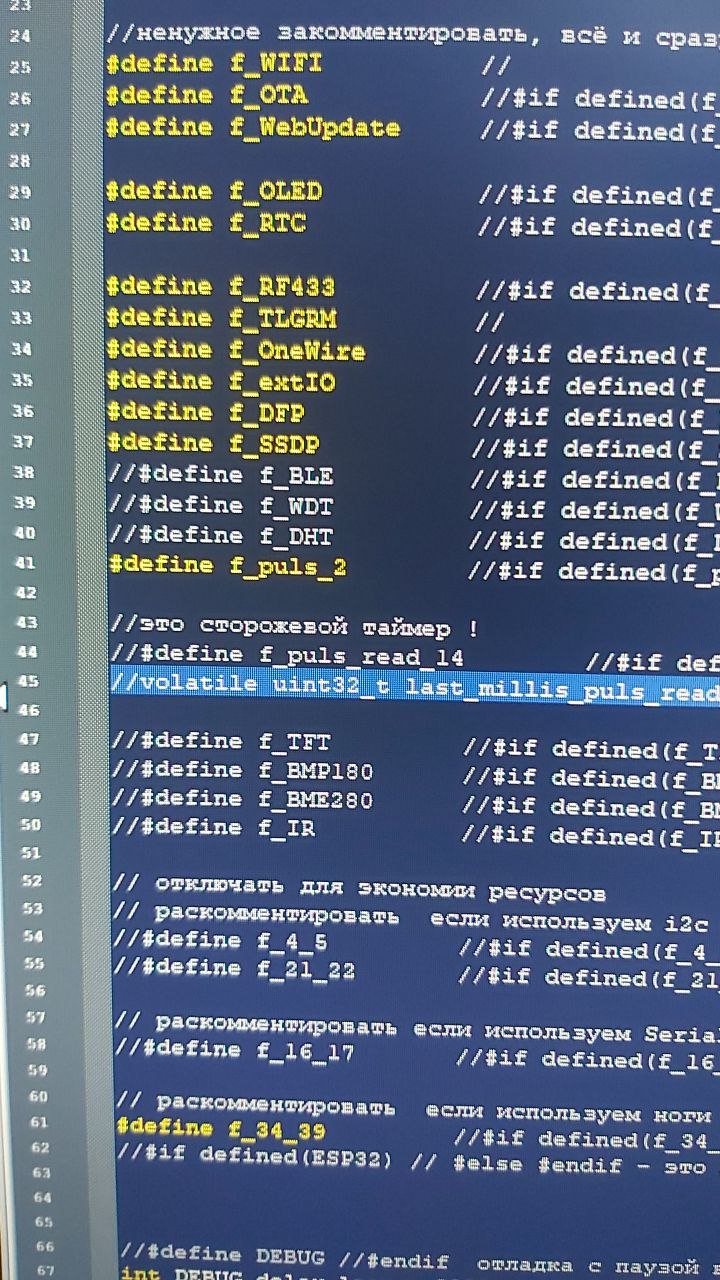

У меня скорее всего в коде. Там GSM модуль sim800 и иногда, правда редко, подвисает esp32.
WerdnaZX

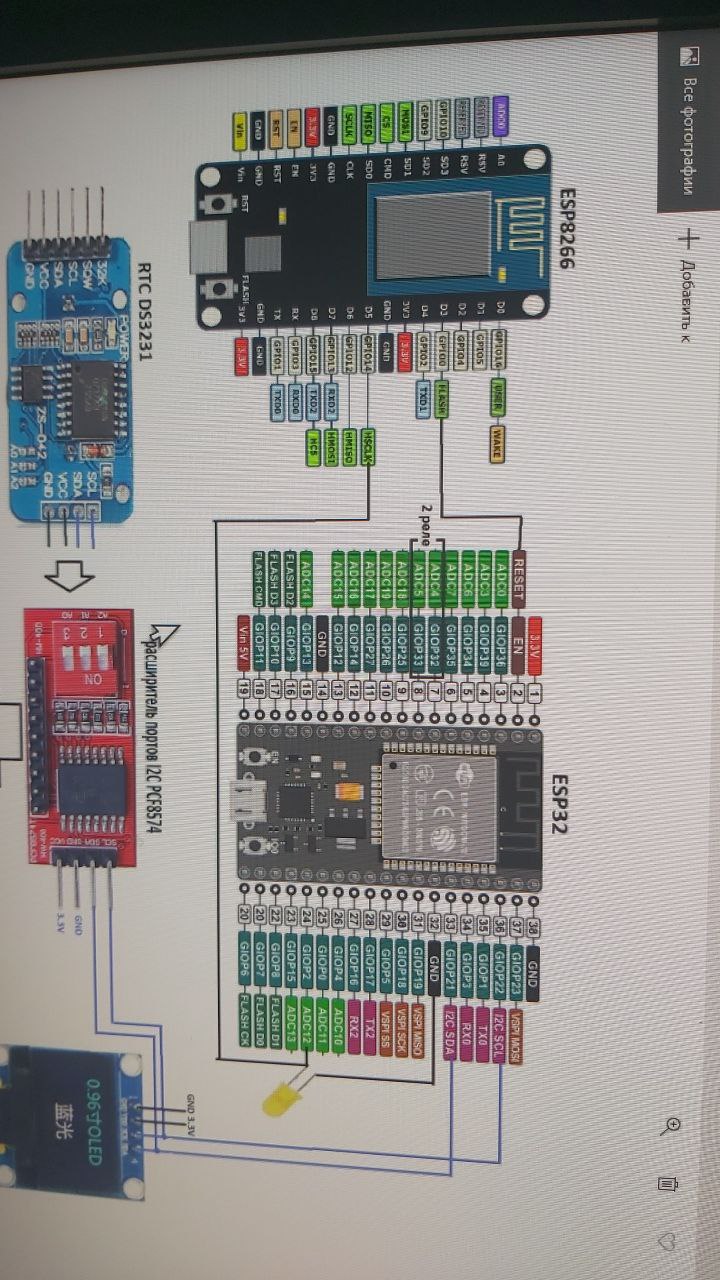

8266 слушает пульс, если нет 4 минуты, ресетит 32ю
Там просто нога на 32-й дёргается, а 8266 по прерыванию реагирует?
Slava
Там просто нога на 32-й дёргается, а 8266 по прерыванию реагирует?

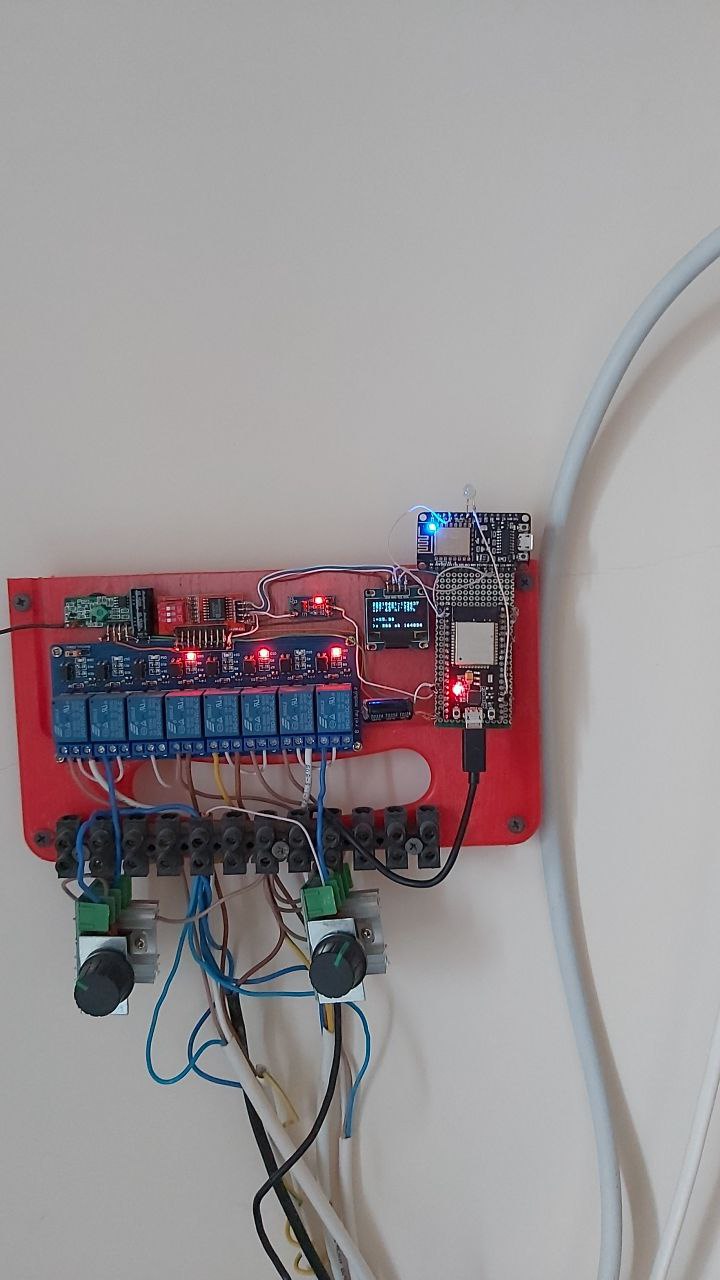

Есп32 моргает светодиодом, 1 сек горит, 1 сек не горит, сразу видно живая или нет. Есп8266 слушает этот пульс по прерыванию, фактически это получается 1 раз в секунду, поэтому на 8266 нагрузки нет, и можно её еще чем угодно озадачить. Ну и счетчик милис сбрасывается, когда есть пульс. Если нет пульса 4 минуты, то на 500 милисек дергает ногой, которая подключена на EN esp32. Почему 4 минуты? - самое долгий процесс который я использую - OTA обновление, при низкрй скорости wifi, может долго грузиться, обнавляться и стартует 32 тоже не моментально - учитывай это.
Slava
Ок, спасибо. У меня малыш stm32f030. Тоже справится.
Я не спец в си и тп. Для меня было новым при слушании пульса и подсчете милис без пульса по прерыванию.... Это...
Slava
Может тебе пригодится
Slava
А там получается надо ногу EN к земле подтянуть на полсекунды?
Да, как будто ты кнопку ресет нажал и отпустил.
WerdnaZX
Ага, спасибо. Пойду испытывать.
Slava
WerdnaZX
Кстати на esp32 можно общаться с pzem-004t одновременно с тремя для контроля трехфазной сети?
WerdnaZX
Там по уарт
Slava
Кстати на esp32 можно общаться с pzem-004t одновременно с тремя для контроля трехфазной сети?
Для меня это не актуально, трехфазных потребителей у меня нет, а в щите стоят реле контролеры напряжения на каждую фазу. Без всяких есп. Все просто и надежно.
WerdnaZX
Да мне просто надо энергию считать. А к заводским счетчикам я не научился подключаться.
Slava
Да мне просто надо энергию считать. А к заводским счетчикам я не научился подключаться.
Насколько мне известно современные счетчики имеют разьем для подключения по rs485. Кажется это не очень сложно для есп.
Rainbow
Насколько мне известно современные счетчики имеют разьем для подключения по rs485. Кажется это не очень сложно для есп.
rs485 требует переходника на uart, напрямую не выйдет. Что значит не сложно? uart умеет же 😁
Slava
rs485 требует переходника на uart, напрямую не выйдет. Что значит не сложно? uart умеет же 😁
Всмысле, что это реально сделать на есп и кто-нибудь это уже сделал 😉
Serg
Так по моему и pzem-004t с протоколом модбас.
Х
А то и ключи шифрования
Rainbow
Маловероятно. Но никто не мешает после первого счетчика поставить второй китайский с описанным протоколом
Slava
Маловероятно. Но никто не мешает после первого счетчика поставить второй китайский с описанным протоколом
согласен, а еще можно просто 300 киловат в месяц оплачивать, а раз в год посмотреть на счетчик и сделать коррректировку.
Serg
Тоже как вариант и по цене примерно как три pzem будет. Но надо ещё такой найти.
Serg
Однофазный где-то был надо посмотреть.
Serg
А ещё три pzem опрашивать одновременно нельзя.
Rainbow
согласен, а еще можно просто 300 киловат в месяц оплачивать, а раз в год посмотреть на счетчик и сделать коррректировку.
показания счетчика может пригодиться, чтобы косвенным способом проверять работоспособность системы как проверяют термодатчик гоняя туда сюда температуру нагревателя
Rainbow
мне нечем возразить, потому что я нифига не понял 😀
Это стандартная защита у 3д принтеров. Там есть нагреватель и термодатчик для стабилизации температуры. Термодатчик может сдохнуть и система начнет гнать максимальную температуру -> пожар. Чтобы этого не происходило система следит за показаниями датчика и дает панику, если нагрев не меняет их. В системе умного дома можно отслеживать потребление, чтобы понять было ли действительно включено устройство или отключено.
Rainbow
Таким мелкие проверки это признак классных систем 😁 просто дернуть пин не самая надежная штука на дистанции в пару лет)
romanetz
Насколько мне известно современные счетчики имеют разьем для подключения по rs485. Кажется это не очень сложно для есп.
там протокол ГОСТ МЭК 61807, емнип. И не 485й, а оптический интерфейс. С 485м - сильно другие и сильно дороже
xoTTabbj4
Єрз
xoTTabbj4
Evgeniy
у меня тут LILYGO T watch. Кто нить че нить писал под них? Классная штука? )
Евгений
у меня тут LILYGO T watch. Кто нить че нить писал под них? Классная штука? )
Поздравляю! Че нить - полный интернет... Классная
C
господа, посоветуйте библиотеку на js для реализации mqtt клиента
Мой
Вобщем у меня выше был в проблема и решилась тем, что мешали ноги на ЛСД для работы esp32 и пришлось их достать и перепаять и все, теперь комплируется все
romanetz
господа, посоветуйте библиотеку на js для реализации mqtt клиента
В браузере стало можно ходить на произвольные сокеты?
Void
paho-mqtt - npm https://www.npmjs.com/package/paho-mqtt
C
В браузере стало можно ходить на произвольные сокеты?
без понятия, я не веб разработчик но либы под mqtt клиент есть точно, я юзал
C
paho-mqtt - npm https://www.npmjs.com/package/paho-mqtt
эту знаю, применял. решил поискать, что еще предлагают
Александр
Мужики, три диода Шоттки sk36 (60в 3a ) подойдут для резервного питания МК и мотора 12 вольт и 1,2 Ампера без нагрузки, С нагрузкой порядка 5-7 ампер будет? Может есть ещё варианты как сделать резервное питание, но чтобы МК не сбрасывался при переключении
Александр
кипеть будут, как сучки. зачем тебе вообще диоды? если чисто защита от переполюсовки, то поставь идеальный
Надо организовать резервное питание МК на время отсутствия электричества в розетке. У мотора работа кратковременная, примерно секунд 10. Потом перерыв на неопределенное время, пока температура не опустится до заданной точки
C
я бы ставил идеальный диод
