Dmitriy
Добрый вечер. Может ли кто-то проконсультировать по поводу подключения PN532 ? Использую вот такой: https://arduino.ua/products_pictures/medium_aoc625_1.jpg Пробовал подключить и к Wemos D1Mini, и к DOIT ESP32. Использую стандартный скетч: readMifareClassic от Adafruit PN532. В случае с Wemos, после запуска не может найти плату и перегружается. А ESP32 - говорит однократно и после этого тишина. Явно что-то простое упускаю, но не могу понять что именно.
Anatoliy
Разницы почти никакой
мне надо объяснить для диплома почему я выбрал один из предложенных вариантов, поэтому я и интересуюсь
Anonymous
Во втором случае наверное если МК питается от 3 вольт, то подтяжку нужно делать к 3 вольтам
Anatoliy
В даташитах смотреть описание к картинке
в даташите просто напросто нет той картинки второй,которую я привёл
Anonymous
Ну про первую должно быть подробнее описание
Anonymous
Почему разное питание
Andy
но в интернете все советуют подключать вот так
это просто подтяжка линии - выше помехозащищенность
Виктор
Подскажите пожалуйста esp32 умеет поднять vpn? Pptp или l2tp?
Может кто знает или где можно посмотреть?
Anonymous
это просто подтяжка линии - выше помехозащищенность
А разве ds18 без подтяжки работает? Емнип нет
Andy
А разве ds18 без подтяжки работает? Емнип нет
да требует подтяжки. разница только в месте подключения питания на резистор
Dmitriy
Подозреваю что D2 плохо действует. Но я пробовал D8-D5 тот же результат (как на схеме выше). Но что меня смущает, в скетче пины называются (2), (3) и т.д…. И вот у меня сомнение, совпадают ли они с D… ?
Михаил
здравствуйте, а вы сталкивались с проблемами esptool?
Михаил
Esptool сперва работал, потом перестал отвечать под одним пользователем... я запустил командную строку от имени администратора... через часа 2 и там перестал отвечать...
Михаил
Anonymous

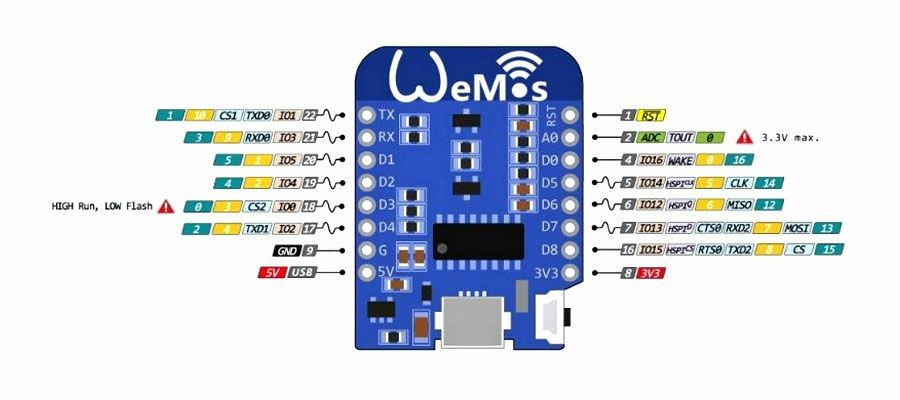

На wemos выводы D и гпио не совпадают
Anonymous
В скетче обычно нужно указывать гпио
Dmitriy
В скетче обычно нужно указывать гпио
Спасибо, понял. Придется распиновку изучать.
Anonymous
Спасибо, понял. Придется распиновку изучать.
D1 mini, https://www.wemos.cc/en/latest/d1/d1_mini.html
Serg
Алексей
Может кто то встречал статью как правильно работать с оптопарой и таким колесом. Не получается у меня что то с ней. Думал из прерывания брать время переключения и если оно больше какого то промежутка делать реверс, но что то не получается
Алексей
Да некуда его там ставить
Алексей
Там получается от крайнего, до крайнего положения рычага который люльку качает сам вал движка делает 4 оборота
Алексей
А после редуктора получается где то четверть
Алексей
К d2
Алексей
К ардуине
Алексей
Оптопара к чему подключена?
Или что имеется ввиду?
Anonymous
Или что имеется ввиду?
То есть оптопара подключена напрямую к ардуино, на gpio?
Anonymous
Без схемки компаратора
Алексей
Ну да а как еще?
Алексей
Ну один пин на землю другой на цифровой вход
Anonymous
https://www.google.com/imgres?imgurl=http%3A%2F%2Fradio-kit.com%2Fimage%2Fcache%2Fcatalog%2Fproducts%2FH1005-640x480.jpg&imgrefurl=http%3A%2F%2Fradio-kit.com%2F-%2F9997-datchik-optoelektronnyy-otkrytaya-optopara-dlya-arduino-h1005-modul&tbnid=p9aF9PYHw5IWtM&vet=1&docid=L5hFjbX8cxyt9M&w=640&h=480&source=sh%2Fx%2Fim
Anonymous
Ну да а как еще?
Понятно, проще с такой схемой
Anonymous
Хотя так тоже можно, но со схемой готовый рабочий вариант
Алексей
Ну так я просто рассматривал ее как типа кнопку
Алексей
Т.е по такому принципу
Anonymous
Для начала проверить что на выходе фотодиода - на входе ардуино напряжение изменяется от 0 до U питания
Dmytro
Ну так я просто рассматривал ее как типа кнопку
Фоторезистор по определению аналоговый, так что и к нему нужен аналоговый подход
Anonymous
При проворачивании колеса,
Anonymous
Если все нормально, то смотреть код
Алексей
Так там фото транзистор же
Алексей
Ну я вижу что там 0 1 0 1 0 1
Dmytro
Так там фото транзистор же
Если у него на выходе больше чем 2 состояния, то это аналоговый прибор
Алексей
Какие у него более 2х состояний?
Anonymous
Ну я вижу что там 0 1 0 1 0 1
А, ну тогда с железом все норм, смотреть код
Алексей
Открыто или закрыто
Dmytro

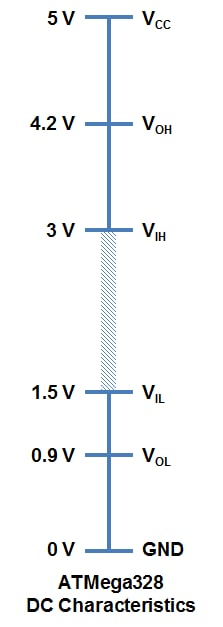

А когда вы аналоговые вещи подключаете на цифровой вход, надо учитывать уровни
Anonymous
А когда вы аналоговые вещи подключаете на цифровой вход, надо учитывать уровни
Это верно, но вроде бы на выходе 010101, то есть все нормально с уровнями
Anonymous
Ну я вижу что там 0 1 0 1 0 1
А в чем тогда проблема?
Алексей
Да
Anonymous
Просто их считать и все
Dmytro
Нет, там только да или нет
В фототранзисторе "да" и "нет"?
Алексей
В моем случае да
Алексей
Как может быть несколько состояний у оптопары?
Anonymous
В фототранзисторе "да" и "нет"?
Смотря как использовать, тут работает в ключевом режиме
Алексей
Просто их считать и все
Ну я не пойму как определить в программе что он уперлось в крайнем положении и нет смены состояния
Алексей
Я для этого думал использовать прерывание
Miron
О. Реле поднял?
Miron
Я заводил недавно, ничо сложного не было
Miron
Хз почему у тебя проблемки
Алексей
Да с реле проблем уже нет
Алексей
attachInterrupt(0, optoClick, CHANGE); } void optoClick() { time2 = millis(); //Serial.print("!"); }
Anonymous
А для чего это колесо, что от него нужно получить?
Алексей
Что то типа того
Алексей
attachInterrupt(0, optoClick, CHANGE); } void optoClick() { time2 = millis(); //Serial.print("!"); }
Вот так же могу отследить время каждого срабатывания?
Miron
Запитывал отдельно от 5в
Miron
И дергал пин на транзюк
Miron
Хз все штатно
Алексей
И оно low level?
Miron
Модуль как у тебя
