Святослав
Ставить делитель и не переживать
Так тоже нельзя. Если делитель не нужен, то он помешает.
Denisio
делитель тебя не спасёт, нужен конвертер
Святослав
делитель тебя не спасёт, нужен конвертер
вы же говорили что толерантны))))
Denisio
я и щас говорю что толерантны
Denisio
потому что делал неоднократно
Святослав
я и щас говорю что толерантны
тогда зачем конвертер???? если толерантны, то я так понимаю можно напрямую подключить
Denisio
ты вроде собрался rx/tx подключать?
Святослав
Пока только они мне нужны
Denisio
логический 5 вольтовый с TX arduino на 8266 нормально будет работать, а вот обратно - 3.3 вольтовый от 8266 на Arduino - ардуиной уже не будет услышан, т.к. по датащиту у него мин логическийуровень 3.4 вольта если я не ошибаюсь
Denisio
вот тебе элементарный двунаправленный конвертер уровней https://s3.us-west-2.amazonaws.com/secure.notion-static.com/3237b4ee-b537-4334-9b7c-14019954ab70/Untitled.png?X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=AKIAT73L2G45O3KS52Y5%2F20210404%2Fus-west-2%2Fs3%2Faws4_request&X-Amz-Date=20210404T150959Z&X-Amz-Expires=86400&X-Amz-Signature=04ae895342d547e89f3062027aeb73002658949ea799a54a5ddd96d94c2f11eb&X-Amz-SignedHeaders=host&response-content-disposition=filename%20%3D%22Untitled.png%22
Святослав
Мне нужно подключть ESP как модем чтобы из ардуинки выходить в интернет через AT команды
Евгений
логический 1
Я думаю там передоз будет :) Правда я подобное на аналоговом делал
Denisio
в ADC да, в 8266 не стоит совать больше напряжения питания
Юрий
Зачем вообще это скрещивать, сделайте все на esp
Евгений
Модуль Wi-Fi ESP8266 (ESP-01): подключение, распиновка, прошивка в IDE [Амперка / Вики] http://wiki.amperka.ru/%D0%BF%D1%80%D0%BE%D0%B4%D1%83%D0%BA%D1%82%D1%8B:esp8266-wifi-module
Denisio
а GPIO принимают 5 вольт норм
Denisio
Зачем вообще это скрещивать, сделайте все на esp
ну может на 8266 пинов не хватает, или нужно 5 каналов ADC
Юрий
для ESP нету TVOut.
А что атмега делает?
Святослав
Есть
дайте ссылку на библиотек, буду очень признателен
Denisio
ну или CD4050B или TXS0108EPWR
Святослав
А что атмега делает?
для ардуинки есть готовая библиотека, для ESP такую библиотеку еще писать надо. Это не быстрая задача.
Святослав
Щас поищу, видос видел гдето
я это все видел. Там наработки есть, но они сырые очень. Готовой библиотеки пока нет. Только обещания.
Denisio
опять же на atmega можно дисплейчики с параллельным интерфейсом подключать, пинов хватает
Denisio
а вот на 8266 хуй ты подключишь
Святослав
Ну да, если прям что-то специфичное.
я посмотрел, там внутрянка весьма сложная. За вечер не сообразить.
Евгений
а вот на 8266 хуй ты подключишь
Но ей можно из рогатки стрельнуть больно
Denisio
или возщьми готовый чип, я выше написал два названия,в каджом по 4 линии
Slava
https://youtu.be/HgyFY06uMmw
Святослав
ну копипаст ёпт :)
ну тогда крутяк. На вид все просто. Осталось купить загадочные BSS138 пачку и все.
Святослав
что-ж сразу не выдали эту схему? ))))
Denisio
предупреждаю - они ОЧЕНЬ маленькие
Denisio
1.5х2 мм
Denisio
хотя наверное должны быть в корпусах и побольше
Юрий
Есть готовы платы
Юрий
Один хер там огород из плат
Святослав
https://youtu.be/HgyFY06uMmw
это тоже я видел но мне нужно TV у меня требование - монитор должен быть 7-10 дюймов и меньше 1000 рублей. Под это требование мониторы VGA не подходят. Они намного дороже. И больше 10 дюймов.
Святослав
предупреждаю - они ОЧЕНЬ маленькие
вот засада... SMD-корпус...
Denisio
да :)
Святослав
Т.е. композитный однопроводный?
RSA композитный компонентный PAL/NTSC каких только названий нет)))
Святослав
Т.е. композитный однопроводный?
я нашел мониторы от домофонов, там есть AV-вход они дешевые и маленькие и еще нашел автомобильные мониторы. Тоже подходят.
Святослав
но вот таких же, с VGA входом я не нашел. А было бы круто, т.к. на ESP есть библиотека с 4 цветами
Святослав
да :)
ясно... тогда надо 10 пачек покупать и учиться их паять.
Slava
RSA композитный компонентный PAL/NTSC каких только названий нет)))
Насколько я помню однопроводный композитный можно сделать из rgb и синхронизации простымы резисторами.
Святослав
вот тебе элементарный двунаправленный конвертер уровней https://s3.us-west-2.amazonaws.com/secure.notion-static.com/3237b4ee-b537-4334-9b7c-14019954ab70/Untitled.png?X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=AKIAT73L2G45O3KS52Y5%2F20210404%2Fus-west-2%2Fs3%2Faws4_request&X-Amz-Date=20210404T150959Z&X-Amz-Expires=86400&X-Amz-Signature=04ae895342d547e89f3062027aeb73002658949ea799a54a5ddd96d94c2f11eb&X-Amz-SignedHeaders=host&response-content-disposition=filename%20%3D%22Untitled.png%22
почему тогда в интернете никто НИКТО не предлагает подключать ESP8266 к Ардуинке через такой вот простой согласователь уровней? Даже странно. Я только у Амперки видел согласователь и то, в готовом их продукте. На сайте об этом ни слова.
Slava
да, у меня все это есть и работает. Вопрос не в этом)))
Кстати, а кукую инфо ты хочешь выводить на минителевизор?
Святослав
Кстати, а кукую инфо ты хочешь выводить на минителевизор?
Это будет информационная панель для бегуна.
Denisio
тупо не осилят
Denisio
это вот оно и есть, та схема которую я нарисовал
Святослав
Святослав
о, кстати в этой статье и ESP есть)))
Святослав
как раз через этот согласователь
Святослав

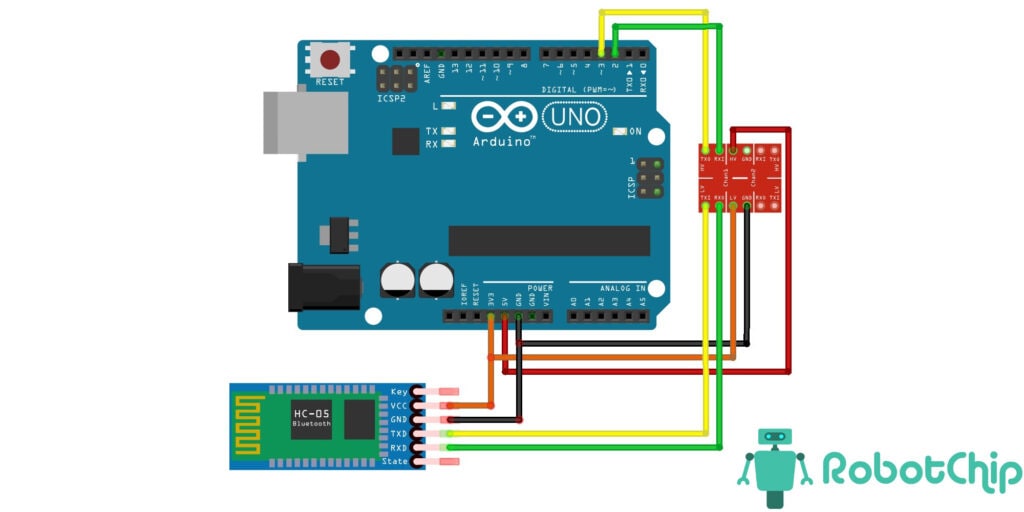

https://robotchip.ru/obzor-konverterov-logicheskikh-urovney/
Святослав
вот, теперь уже все правильно будет
Святослав
с обоснованием
Святослав
ой, это не ESP. это блютуз
Святослав
это вот оно и есть, та схема которую я нарисовал
вопрос, там без разницы с какой подключать какое напряжение?
Denisio
там же подписано
Denisio
если ты про транзисторную схему
Denisio
третий слева внизу и третий слева вверху
Святослав
не совсем понял
Denisio
LV - low voltage
