Anonymous
Ну и дырочка, вроде как для связит свнешней средой 😄
Anonymous
Какой не знаю
Anonymous
Там ещё стоит это
Anonymous
Anonymous
Это похоже на акселерометр
Slava
Ну сиди гадай теперь что там китайцы напаяли. Датчик давления может.
Anonymous
Ну сиди гадай теперь что там китайцы напаяли. Датчик давления может.
Пусть лежит, думал bmp, но похоже нет, может потом узнаю что это
Konstantin
Konstantin
Не знаю, что это, но ребут платы помог
Slava
Сколько иностранцев набежало, это акупация😁
AKE
Шпиëны, поди 🤣
Николай
Судя по фото (да, лечение по фотографии :) ) это подключение в режиме SPI, в пример же судя по всему включено подключение SDMMC. Необходимо найти в примере как переключить в режим SPI.
Судя по моему скрину там есть такая возможность.

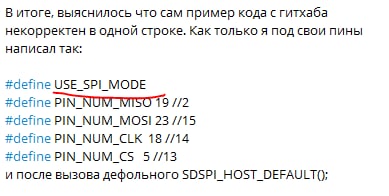

В итоге, выяснилось что сам пример кода с гитхаба некорректен в одной строке. Как только я под свои пины написал так:
#define USE_SPI_MODE
#define PIN_NUM_MISO 19 //2
#define PIN_NUM_MOSI 23 //15
#define PIN_NUM_CLK 18 //14
#define PIN_NUM_CS 5 //13
и после вызова дефольного SDSPI_HOST_DEFAULT();
добавил
// https://github.com/espressif/esp-idf/issues/965#issuecomment-328727784
host.max_freq_khz = SDMMC_FREQ_PROBING;
как пример сразу заработал
Dmytro
Может кто подскажет, датчик как bme280, отзывается на 0x76
Вероятно, проще по самой модели квадрокоптера поискать что же это за датчик. И если вы хотите разобраться как с ним работать - можно заснифать связь с ним на родной плате (если мозги ещё живые)
Anonymous
Вероятно, проще по самой модели квадрокоптера поискать что же это за датчик. И если вы хотите разобраться как с ним работать - можно заснифать связь с ним на родной плате (если мозги ещё живые)
Дач вариант, спасибо, может попробую, будет время
Максим
Здравствуйте! Ищем человека в проект для следующих целей:
Мы создаём умную пиццерию и хотим сделать следующие вещи:
1. Автоматическое включение и выключение вытяжки. С отчётами в чат бот.
2. Автоматическое включение и выключение печи. С отчётами.
3. Автоматическое включение и выключение кондиционера. С отчётами.
Есть умельцы для интересных задач?
Andy
В итоге, выяснилось что сам пример кода с гитхаба некорректен в одной строке. Как только я под свои пины написал так:
#define USE_SPI_MODE
#define PIN_NUM_MISO 19 //2
#define PIN_NUM_MOSI 23 //15
#define PIN_NUM_CLK 18 //14
#define PIN_NUM_CS 5 //13
и после вызова дефольного SDSPI_HOST_DEFAULT();
добавил
// https://github.com/espressif/esp-idf/issues/965#issuecomment-328727784
host.max_freq_khz = SDMMC_FREQ_PROBING;
как пример сразу заработал
Andy
Здравствуйте! Ищем человека в проект для следующих целей:
Мы создаём умную пиццерию и хотим сделать следующие вещи:
1. Автоматическое включение и выключение вытяжки. С отчётами в чат бот.
2. Автоматическое включение и выключение печи. С отчётами.
3. Автоматическое включение и выключение кондиционера. С отчётами.
Есть умельцы для интересных задач?
сразу бюджет было бы неплохо озвучить :)
Ivan
Юрий
У меня есть плата где 1117 питается от 5В, на входе и выходе конденсаторы по 0.1 и на выходе тантал, все норм.
Ivan

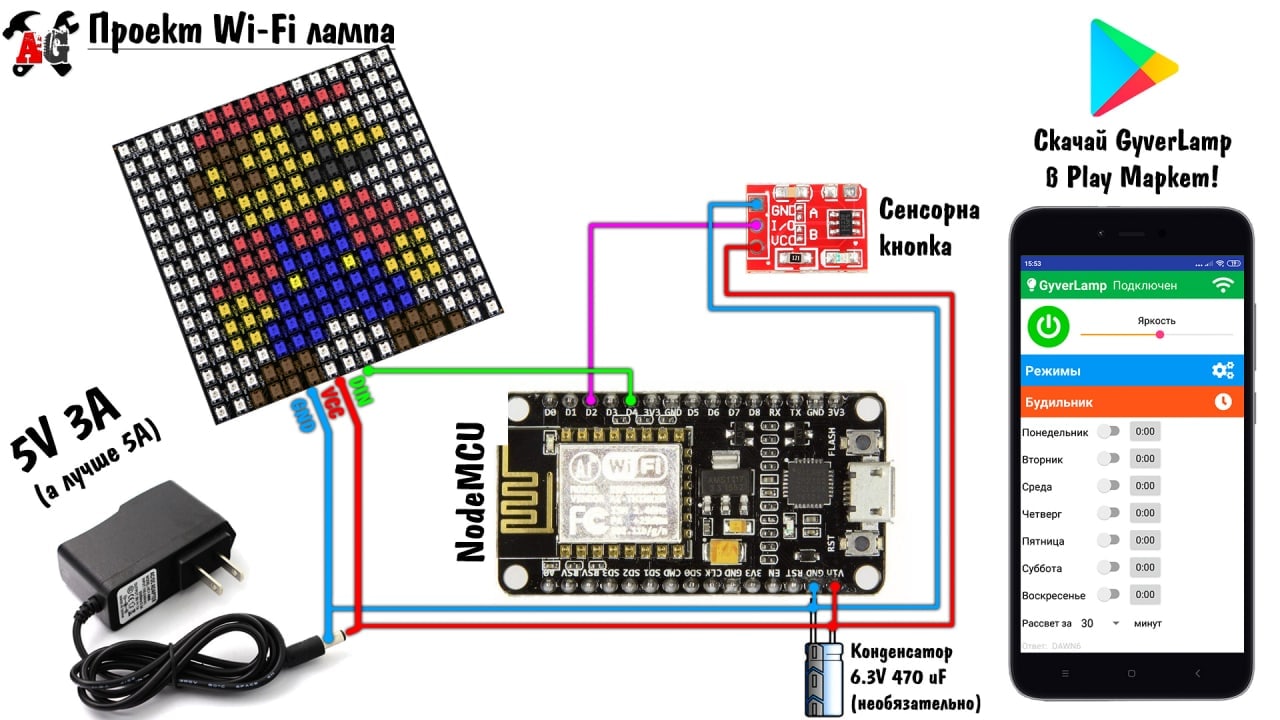

Мне набор кондеров не приехал, у меня только 10V 100uF могу их поставить, но повторюсь, я с кондерами на вы и понятия не имею какие подойдут
Юрий
Керамику 0.1 обычно ставлю возле всех микросхем, электролит думаю не помешает, но лучше тантал, esp в пиках может жрать много, чтоб не было провалов.
Ivan
Так а мои на 10V 100uF подойдут?
Ivan
Они выглядят также, как на схеме, но на них написано 10V 100uF
ㅤ
Подойдут
Ivan
Большое вам спасибо!
Anton

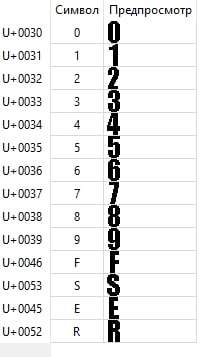

ппл, какими шрифтами вы пользуетесь на маленьких тфт экранчиках?
Anton
я, кстати, свой собственный компонент для ST7735 и SSD1306 запилил, с поддержкой шрифтов, рисованиями графических примитивов, dashed lines, circles по шаблонам и т п — интересно кому? временный репозиторий на гитхабе https://github.com/jef-sure/tgx
Anton
шрифты конвертирую с помощью фритайп библиотеки, можно из ттф, но из других форматов тоже по идее может, можно разные рэнджи брать, чтобы была поддержка одновременно русского и немецкого. в общем, если есть вопросы, то отвечу.
Ivan
Ivan
Alians
0 просто 0 без D
Andy
ппл, какими шрифтами вы пользуетесь на маленьких тфт экранчиках?
https://lcd-image-converter.riuson.com/en/about/
конвертор шрифтов и картинок в любой порядок обхода
Anton
https://lcd-image-converter.riuson.com/en/about/
конвертор шрифтов и картинок в любой порядок обхода
за ссылку спасибо, но вопрос был в самих шрифтах
Anton
я для примера использовал Terminus, вполне ок. но теперь интересуюсь мнением какими ещё пользуются
Anton
https://lcd-image-converter.riuson.com/en/about/
конвертор шрифтов и картинок в любой порядок обхода
конвертор шрифтов я коммандлайновый свой написал, репозиторий рядом: https://github.com/jef-sure/tgx_font2c
Andy
я для примера использовал Terminus, вполне ок. но теперь интересуюсь мнением какими ещё пользуются
любым каким захочет заказчик - что бы все что он хочет помещалось на экран который он выбрал. Так что иногда какой-нибудь моноширинный, иногда пропорциональный. Бывают сами рисуют :)
Anton
кстати, те шрифты (конвертированные) что я видел, не умели несколько ренджей и часто заточены только под однобайтовые кодировки. что меня вернуло в 80е, когда американской мантрой было "аскии хватит всем"
Andy
ну хрен его знает, для встроенных устройств чаще урезать нужно, чем весь шрифт пихать. Типа цифры и пара-тройка спецсимолов.
Anton
у есп32 достаточно памяти
Andy
Anton
для примера, терминус 12 размером занимает 8159 байт для аскии+евро символы+русские
Anton
Andy
у меня есть экран 128х32, там терминус 6 размера ок. ширина 6, высота 12 символов
не знаю какой здесь размер в поинтах, в пикселях 12x22. Это кстати не единственный шрифт в устройстве :)
Anton
Anton
https://github.com/jef-sure/tgx/blob/main/components/tgx/src/fonts/TerminusTTFMedium11.c#L1117
Anton
большой, аднака: http://terminus-font.sourceforge.net/shots.html
Ivan
Dmytro
Ivan

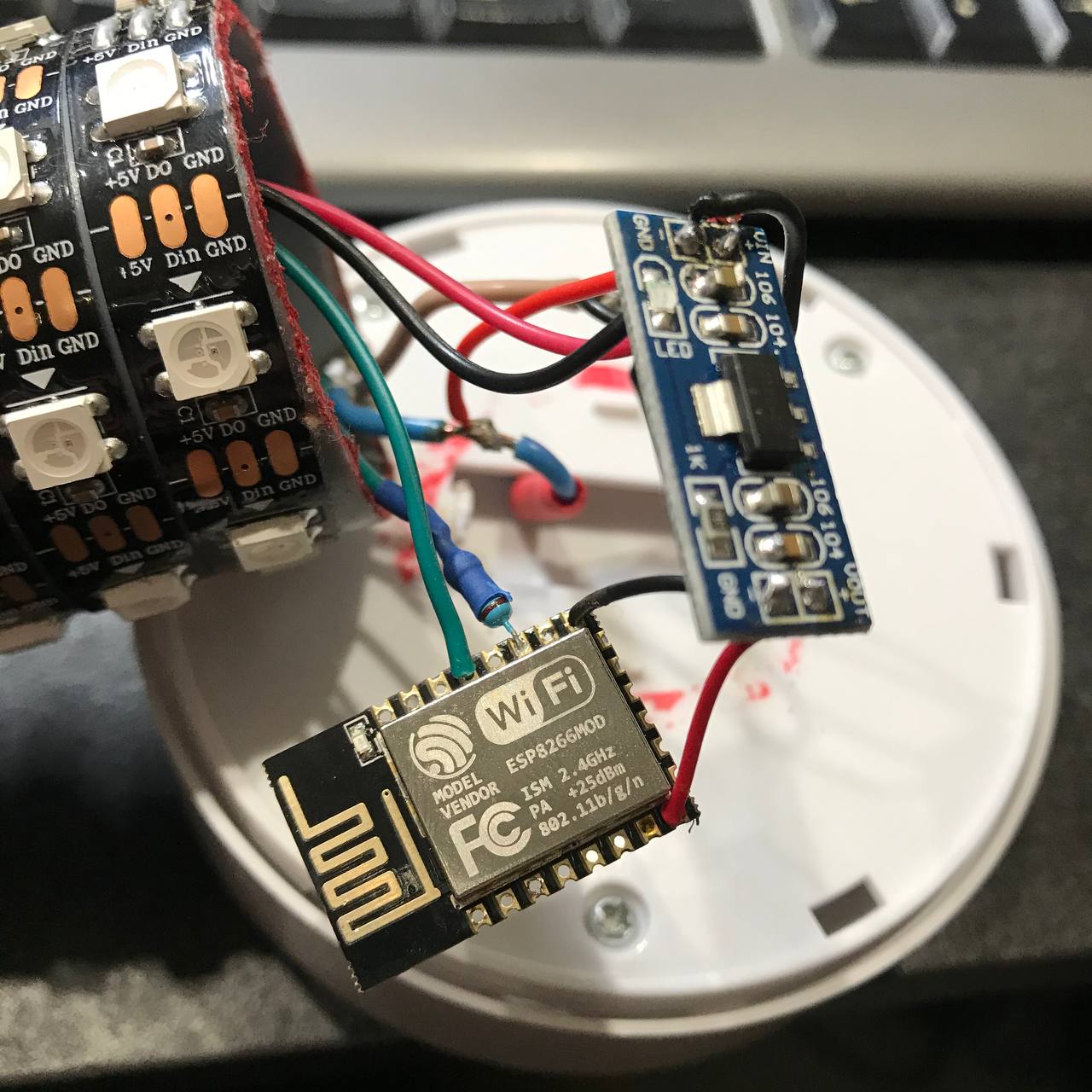

При работе WiFi esp потребляет много тока. Возможно, напряжение сильно проседает
Там стаб. питания на 3.3В + питание от БП 2А
Ivan
Может я на схеме что-то не покдлючил, какие-то пины не соединил?
Юрий
А вход EN запитан?
Dmytro
Там стаб. питания на 3.3В + питание от БП 2А
Стаб на тонких проводах неизвестной марки может давать непредсказуемых просадку. Но это один из вариантов. Так-то я даже не знаю что у вас за прошивка и должна ли она вообще работать. Без UART можно только на кофе гадать
Юрий
Да, через 10к к +
Ivan
Спасибо!
Ivan
Сейчас попробую
Ivan
Да, через 10к к +
Кинул резистор от VCC 3.3V к EN через 10кОм резистор, почему-то зависла сенсорная кнопка (постоянно горит, до этого отрабатывала нажатия) и все равно нет в сети его
Ivan
Питание хорошее, на входе 3.27В
Ivan
Юрий

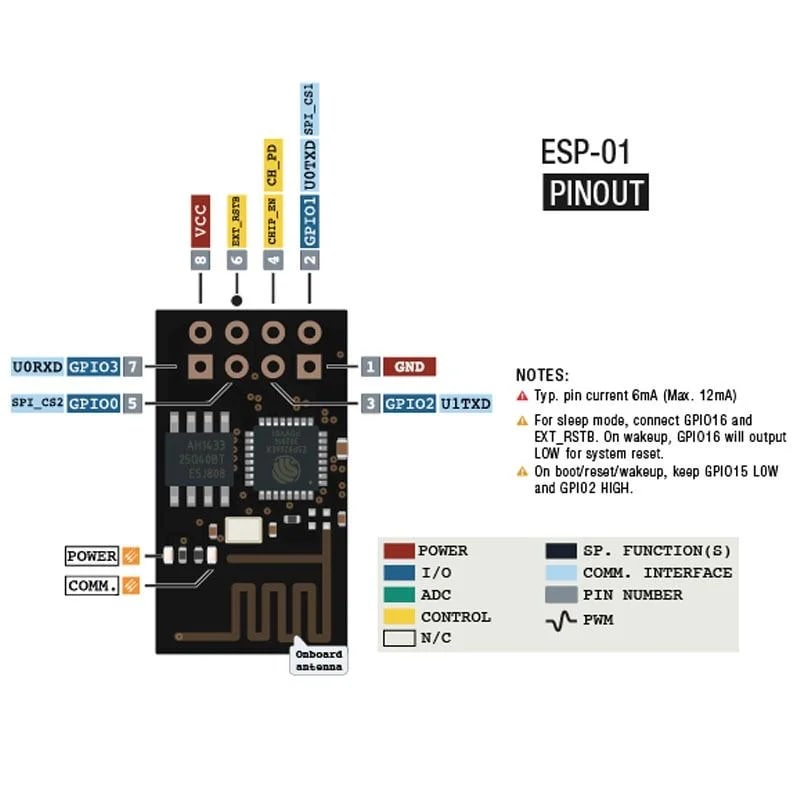

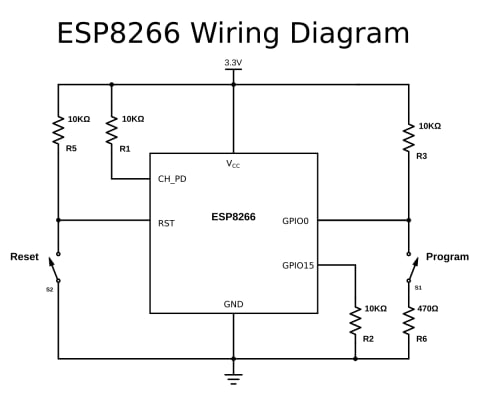

Gpio15 на землю резистор нужен, подтяжки к + на gpio0 тоже не помешает, но это можно и в программе подтянуть
Ivan
Gpio15 на землю резистор нужен, подтяжки к + на gpio0 тоже не помешает, но это можно и в программе подтянуть
Припаял резисторы как на схеме выше, но все равно не работает вайфай, нет в списке. При этом я прошил все через программатор, сделал резет через RST пин, отключил, запаял все ии.. Ничего
Konstantin
А по UART что-нибудь пишет?
Ivan
Я не могу посмотреть, потому что все уже запаяно
Юрий
Я не могу посмотреть, потому что все уже запаяно
Не, ну доступ к UART я бы оставил, а так сложно гадать.
WerdnaZX
ппл, какими шрифтами вы пользуетесь на маленьких тфт экранчиках?
Я использую типа самопальный по аналогии с шрифтом на zx spectrum, если кто-то помнит такой.
Anton
zx помню, но шрифт его не очень помню :)
Anton
8х8?
Anton
я в школьные годы на msx-бейсике редактор шрифтов для 8х8 делал :)
Anonymous
Подскажите какой нибудь термометр хороший который сможет в воде стоять 24/7
garik
Подскажите какой нибудь термометр хороший который сможет в воде стоять 24/7
Для аквариума что-нибудь
Danny
Всем привет. Может кто подсказать по I2C. Шлю с nodemcu v3 на ардуину Уно пакеты по 9 байт раз в 50мс. Некоторое время после старта все работает штатно, но в какой то момент available на ардуине возвращает не 9, а 2 или 3, и на этом в колбэк приема попадать перестаём. В чем может быть проблема?
Danny
Два дня бился над проблемой, написал в чат - через минуту решил. Проблема в кривых руках и тонкостях Wire.write - если передаёте массив char, указывайте его длину. Видимо где то ноль попадался и оно слало меньше чем надо
Andy
Подскажите какой нибудь термометр хороший который сможет в воде стоять 24/7
любой если: а) не нужна точность б)место вывода проводников будет не в воде
