Клон альтера байт бластера

кто программатор?

Ну

Или программер - в смысле, программист?

не я про прошивальщик

Тогда да, $5-7

так то га.....о я попользовался он у меня сдох

сильно видимо пользовался😂

так то нашел за 15 тысяч но жаба сказала не надо.

За $150 de0-nano-soc терасиковский, не знаю, где вы программатор за 15 нашли

Там arm-hps стоит, для эмуляторов - просто прелесть

Двухъядерный арм и плиска на одном кристалле

подождите а зачем он мне мы вроде про программатор говорили!?

За $150 de0-nano-soc терасиковский, не знаю, где вы программатор за 15 нашли

С встроенным программатором, его можно к другим плисоплатам подключать

ААА понял.

Я к тому что в 2021 программатор для альтеры не может стоить $200

то есть можно использовать как полноценный программатор?

Давно это было.

не не то на резисторах лучшее.

маленький ZX-Spectrum кто помнит что это.

Спектрум мой второй комп был,после БК 0010-01 😊

маленький ZX-Spectrum кто помнит что это.

Мой первый. До сих пор ещё, бывает, рублюсь в Joe Blade 3 или Saboteur 2.

Есть штучка по-круче analogwrite

Какой? Да сначала пищал, увеличил частоту analogWriteFreq

А это esp8266?

Вроде

Какой? Да сначала пищал, увеличил частоту analogWriteFreq

https://randomnerdtutorials.com/esp32-pwm-arduino-ide/

можно но уметь надо да программер денег стоит не малых

а зачем так сложно, многие плисины не имеют своей памяти и могуь грузить конфиг с spi флешки, а под нее програматор стоит пару баксов

Секас это

Там надо каждый раз тогда преобразовывать битстрим в .jic

Хотя нет, вру

Jic нужен чтобы через плисину прошить саму флешку

ну тогда можно взять платку марсоход 3, в ней уже програматор(если его можно так назвать) уже на плате и hdmi есть)) у самого есть от них плата

https://marsohod.org/howtostart/plata-marsokhod3

ft2232h на плате ~500 р стоит на Али

Я просто именно квартус не проверял с ней. Esp32 и stm32 - прошивал и отлаживал

openocd

ft2232h на плате ~500 р стоит на Али

espprog

Что espprog?

I need permission to restrict users. Without that permission I can't work. Please fix it ASAP.

Что espprog?

ft2232

ft2232

вопрос был про прошивку плисин этой чипой непосредственно

неподскажите от 3.7в будет робить есп32 если их подать на 5в ножку ?

неподскажите от 3.7в будет робить есп32 если их подать на 5в ножку ?

Будет конечно )

Понижайка сработает

а 3.7 в 3в пин лучше не подключать если я правильно понял?

а 3.7 в 3в пин лучше не подключать если я правильно понял?

Вообще не желательно конечно, но если очень хочется попадаются модули даже 5в выдерживают но не долго )))

ок понял, спасибо

R1 вентилятор, R2 резистор 100 ом. - без него ардуино не "пробъет"?

Упс диод неправильно нарисовал)

R1 вентилятор, R2 резистор 100 ом. - без него ардуино не "пробъет"?

Что значит пробьет? Чем? Диод давит выброс эдс, который только транзистор может пробить. Резистор R2 тут не нужен, он стоит в базе, ограничивая ток

Туда 1 кОм поставь, если у тебя какой нибудь BC847

Понял, я подключал 24 вольтовое БП. Общая земля, просто боязно было, вдруг туда тоже токи(часть) пойдёт) думал

Понял, я подключал 24 вольтовое БП. Общая земля, просто боязно было, вдруг туда тоже токи(часть) пойдёт) думал

http://nauchebe.net/2014/02/tranzistornoe-upravlenie-dvigatelyami-v-sxemax-na-mikrokontrollere/

R1 вентилятор, R2 резистор 100 ом. - без него ардуино не "пробъет"?

Это вы питать ордуину через 100 ом в земле хотите?

Питание отдельно своя

Или у вас 2 гальванически развязанных питания: у ардуины и того что справа?

2 разных блока питания

Все работает, просто думал что резистор лишнее, но убирать боялся, шас тогда уберу

2 разных блока питания

Если вы уверены что их земли никогда не замкнутся в розетке (обычно минус питания соединен с заземлением) - то приемлемо. Странно конечно, но работать должно. Резистор я бы в базу поставил

И резистор на 100 ом даст ток чуть меньше 50мА (при 5в питании) - что для пина ардуины многовато

Странный вопрос, но... Может ли ТВ антенна, расположенная рядом с есп, влиять на его работоспособность?

Странный вопрос, но... Может ли ТВ антенна, расположенная рядом с есп, влиять на его работоспособность?

да нет наверное

врядли. разве что там стоит какойнить адовый усилитель с говённым блоком питания

Странный вопрос, но... Может ли ТВ антенна, расположенная рядом с есп, влиять на его работоспособность?

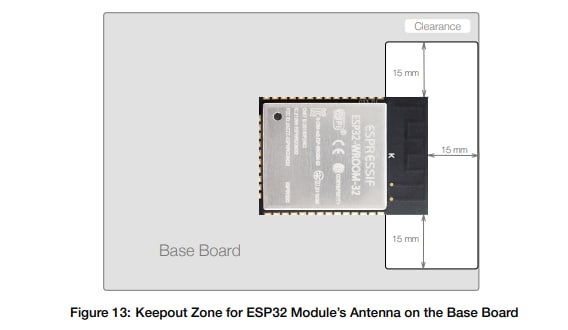

Вендор не рекомендует размещать радиопоглощающие материалы в определенной области от антенны: https://www.espressif.com/sites/default/files/documentation/esp32_hardware_design_guidelines_en.pdf

Понял, я подключал 24 вольтовое БП. Общая земля, просто боязно было, вдруг туда тоже токи(часть) пойдёт) думал

Если используешь мосфет,то бойся если его пробьёт, вот тогда прилетит на базу мосфету напряжение которым он управляет

Диоды помогут?

100% гарантию может дать только опторазвязка.

Грустно

Почему грустно?

Ну + оптодрайвер, fod8342 какой-нибудь или hcpl316

Всё от скорости потребной зависит

Есть тормознутые драйвера, но они в генераторном режиме работают, не требуя питания на сторону мосфета

Я не помню, сколько там было максимум, 47 нан или 100 ёмкость линии

Не мог бы ты поподробнее дать советы как избавиться от помех и добится стабильности для длинных линий?

Guidelines for Reliable Long Line 1-Wire Networks https://www.maximintegrated.com/en/design/technical-documents/tutorials/1/148.html

AN244.pdf

Порог между 1 и 0: search ROM, измеряется первый бит и его инверсия (таймером), среднее между ними - порог сработки

Компаратор по уровню 1-1,5 вольта

Спасибо. Будем курить.

Ага Ощенна нужная штука для таких дел - ослик с длинной памятью )

Да, знать, где посмотреть - дело хорошее..

Ребята, такой вопрос. Могу ли взять и просто подключить активный буззер к ESP32? Поиск в инете дает кучу инфы но незнаю какая достоверная.
