Хотя вроде можно почти любые настроить пины (по крайней мере те, которые могут выходами и входами быть)

Но лучше пусть подскажут те, кто так делал

Если вы используете esp-idf, то в menuconfig, по идее, можно увидить все возможные пины

https://github.com/espressif/esp-idf/tree/master/examples/peripherals/i2c/i2c_self_test Pin Assignment: Note: The following pin assignments are used by default, yout can change these in the menuconfig .

а i2s?

я не знаком с этим протоколом, не могу ответить

https://github.com/espressif/esp-idf/tree/master/examples/peripherals/i2c/i2c_self_test Pin Assignment: Note: The following pin assignments are used by default, yout can change these in the menuconfig .

спасибо, а случайно не в курсе spi дисплей может на них параллельно висеть?

спасибо, а случайно не в курсе spi дисплей может на них параллельно висеть?

Если протоколы мешать друг-другу не будут и вы будете отключать i2c при работе с spi и наоборот - то, возможно, и будет работать

Но линия MISO, к примеру, точно мешать будет. За остальные нужно тоже тщательно подумать

Но лучше так не делать. I2C допускает опускание в LOW линии SCL слейвом, а по SPI мастер в это же время может задать высокий уровень

В общем там много нюансов, лучше так не делать

если напишете софтовую реализацию i2c в своей прошивке или найдете такую библиотеку - то любые пины. если такое вам не по силам то только hardware пины

В esp32 с ними не должно быть проблем, ну кроме вывдов >33

В общем там много нюансов, лучше так не делать

спасибо, буду думать, решил попробывать обойтись не готовым модулем, а отдельно напять контроллер и всю обаязку, хочу флешку побольше и озу до 8 мегабайт добить

В esp32 с ними не должно быть проблем, ну кроме вывдов >33

ну это понятно, они только чтение

В esp32 с ними не должно быть проблем, ну кроме вывдов >33

о каких проблемах вы говорите? речь была о ремапинге хардварных интерфесов. esp32 умеет в ремаппинг? я что то упустил?

о каких проблемах вы говорите? речь была о ремапинге хардварных интерфесов. esp32 умеет в ремаппинг? я что то упустил?

Я вроде не говорил о проблемах😁

Наоборот, не нужна никакая сотовая реализация для использования i2c на любых пинах.

Наоборот, не нужна никакая сотовая реализация для использования i2c на любых пинах.

т.е. esp умеет в ремапинг?

т.е. esp умеет в ремапинг?

Не для всего, но большинство да, i2c точно

т.е. esp умеет в ремапинг?

Оно вроде и то и то хардварное, просто если вообще на любой пин - будет лишний такт.

Это критично для spi на высоких частотах, доя i2c на 400кГц это ни о чем, а вот spi не получится заремапить на 80МГц

Подскажите я правильно понимаю что для i2c и i2s я могу почти любые порты использовать?

любые. см https://docs.espressif.com/projects/esp-idf/en/latest/esp32/api-reference/peripherals/i2c.html

любые. см https://docs.espressif.com/projects/esp-idf/en/latest/esp32/api-reference/peripherals/i2c.html

спасибо

надо наверное уже переходить ESP-IDF, все больше и больше думаю что  platformio особо не каких не дает плюсов

надо наверное уже переходить ESP-IDF, все больше и больше думаю что  platformio особо не каких не дает плюсов

platformio это вспомогающая штука, а вы говорите про фреймворк. В платформио можно работать и с ESP-IDF

platformio это вспомогающая штука, а вы говорите про фреймворк. В платформио можно работать и с ESP-IDF

Не знал, я был уверен что это вариация на тему arduino библиотек

Это просто искалка зависимостей, выкачивалка тулчейна, sdk и т.д.

А, ну и настраивает все в один клик - с отладчиком это особо полезно

Всем привет. А кто то пробовал перепаивать флеш память на есп32 на большую или меньшую? Стоит 4мб, хочу увеличить до 16-32мб. Нужно ли во флеш память еще что то записывать при перепайке? Или есп32 умеет сама определять ее размер?

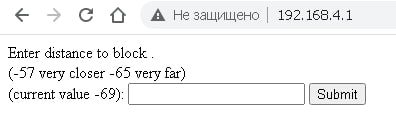

если кому скетч под ble, реле итд интересен.. вот https://raw.githubusercontent.com/neolead/catcatcher/main/catcatcher.ino

Всем привет. А кто то пробовал перепаивать флеш память на есп32 на большую или меньшую? Стоит 4мб, хочу увеличить до 16-32мб. Нужно ли во флеш память еще что то записывать при перепайке? Или есп32 умеет сама определять ее размер?

ничего не надо. тупо перепаиваете и все. Конечно память должна быть совместима по выводам ожнозначно.

от котоловилки

Добрый вечер! Развожу плату. Питание - на плате модуль зарядки TP4056. Вопрос. Есть ли резон использовать три контакта на плате TP4056 для подключения программатора (RX + TX +GND), чтобы не делать лишний разъем для программатора или пятаки.?

Я имею в виду микро-USB разъем платы TP4056.

у тебя на ТП4056 плате, что, выведены ещё и USB контакты?

я раньше пытался подпаяться к пинам коннектора на самой плате, потому плюнул и скопировал плату

у тебя на ТП4056 плате, что, выведены ещё и USB контакты?

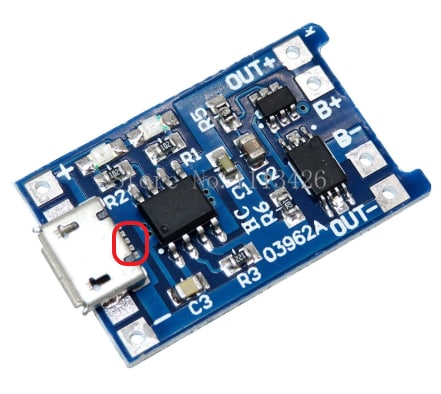

Я имел в виду подпайку к этим контактам

https://github.com/ZeroPhone/ZeroPhone-Mod-PCBs/tree/master/tp4056_usb_board вот моя плата с TP4056 и USB-UART дополнительно

Я имел в виду подпайку к этим контактам

скорее всего, будет непросто к ним подпаиваться, но возможно, если надо только 1-3 платы модифицировать

но можно попробовать, почему бы и нет =)

https://github.com/ZeroPhone/ZeroPhone-Mod-PCBs/tree/master/tp4056_usb_board вот моя плата с TP4056 и USB-UART дополнительно

А внешний вид можно посмотреть? Я понимаю, что там будут проводки, не айс.

только на этой плате CP2102 в варианте, где не вывести пины для программирования ESP

внизу слева только TX+RX

Красиво! А проблема аналогичная была? Захотелось уменьшить количество контактов?

да, типа того =)

ещё план переделать эту плату на microUSB с through-hole пинами корпуса, а то иначе отваливается при нагрузке иногда

да, типа того =)

На китайской плате на схему защиты жалуются. На муське говорили, что W01 (если не забыл) неправильно работает.

линк?

и, если компоненты подвинуть, по-любому можно ещё что-то на эту плату впихнуть... USB-C? =D

DW01, если быть точным

интересно - там у всех схема стандартная

линк?

Навскидку не помню, но читал. А вот у меня дома половина микро-юсб из строя вышли. Хлипкие они.

отломились от платы или что-то ещё?

если найдёшь линк, буду благодарен

отломились от платы или что-то ещё?

Нет, внутри контактам пришел песец.

отломились от платы или что-то ещё?

Линк поищу. Постараюсь завтра найти.

а, да, тоже бывает

Линк поищу. Постараюсь завтра найти.

спасибо!

а, да, тоже бывает

Да не за что, я еще ничем не помог.

И так кто помнит я делал схему я разобрался почему не работает, но вот проблема я пытался с нее катушку запитать и не вышло работает только на динамик или пишалки

И так кто помнит я делал схему я разобрался почему не работает, но вот проблема я пытался с нее катушку запитать и не вышло работает только на динамик или пишалки

На кт315, в чём дело было?

Я имел в виду подпайку к этим контактам

думаю вскоре его тоже заказать. неподскажите на esp32 где нету кнопки включения, чтобы отключать включать плату от лион батарейки выключатель правильно делать на линии лион батарейки же?

думаю вскоре его тоже заказать. неподскажите на esp32 где нету кнопки включения, чтобы отключать включать плату от лион батарейки выключатель правильно делать на линии лион батарейки же?

Тут два варианта, можешь поставить тумблер на питание или повесить кнопку на esp и отправлять ее в сон/выводить из сна

Тут два варианта, можешь поставить тумблер на питание или повесить кнопку на esp и отправлять ее в сон/выводить из сна

вот если тумблер вешаю на линию B+ B- то при включении блока питания для зарядки лиона есп постоянно включена будет?

вот если тумблер вешаю на линию B+ B- то при включении блока питания для зарядки лиона есп постоянно включена будет?

Ага

ок понял, спасибо

думаю вскоре его тоже заказать. неподскажите на esp32 где нету кнопки включения, чтобы отключать включать плату от лион батарейки выключатель правильно делать на линии лион батарейки же?

У меня 8266. Делаю так. Подаю питание выключателем и запитываю пир-датчик. При срабатывании пир-датчика, сигнал включения идет на схему и подается питание на 8266, которая выставляет сигнал самоблокировки питания, далее обработка, далее снимаю сигнал самоблокировки - питание полностью отрубается, остается только пир - 15 мка.

Уважаемые знатоки ESP32, прошу критики для схемы минимальной обвязки :

Только закончил рисовать

выведи ещё RST и GPIO0 на хедер

если уж внешний программатор добавлять, можно к нему добавить 2 пина для авторесета

ещё на какой-то пин можно светодиод добавить, не помню какой, но аналог GPIO2 на ESP8266

ааа, тоже GPIO2

при ресете моргает

а если не моргает, значит, чип сдох, сразу можно понять

Могу позже скинуть bin файл тасмота, который 100% работает на моей esp01, правда у меня 4 мб памяти, но вроде и на 1 должно заработать

Спасибо, но без толку. Тупо Халил бинарник от производителя, подключился к мощному блок питания и все равно та же фигня. Кстати ESP чуть тёплая, а видел, что на неё даже радиаторы лепят. На расстоянии полметра ноут показывает слабый уровень сигнала, подключиться невозможно. Прислали дохлятину(((

выведи ещё RST и GPIO0 на хедер

Что за хедер?

а если не моргает, значит, чип сдох, сразу можно понять

Дельно, но как это замутить?
