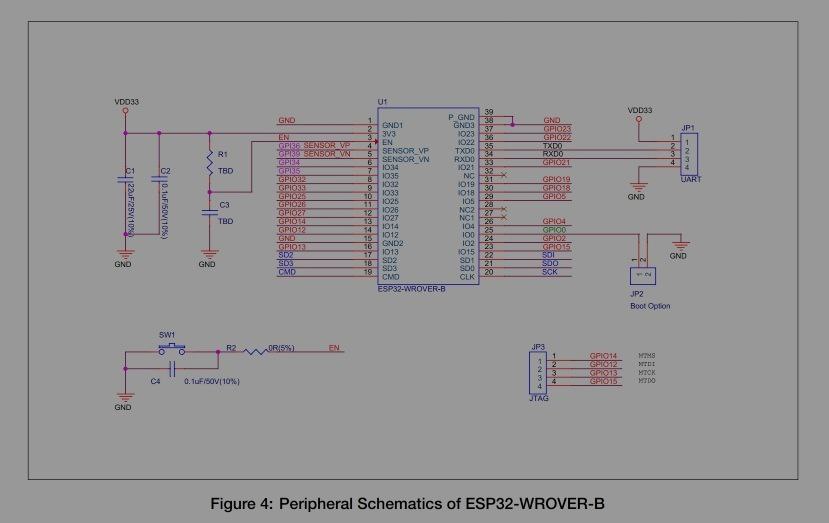

Ребята, такой вопрос к вам. Кто нибудь пытался сделать минимальную обвязку для ESP32 WROVER-B? Я нашел схему на сайте esspresif но не знаю насколько я все правильно делаю.

Делал плату для дисплея, все тонкости есть у espressif, по сбросу, питанию

На EN подавал + и кнопку для возможности сбросить, кнопка на I0 для возможности прошивки.

Тут можно по печатке посмотреть https://youtu.be/HMLb_gzlXqU

В общем, да, на boot можно резистор добавить, но у меня есть вариант и без него, там просто пинцетом коротко при подаче питания для прошивки

Интересно а для нужен резистор на 0 ом

Где-то видел не 0, себе 22 ома воткнул

Други, а поясните, что значит :1 вот в этом объявлении структуры? typedef struct { bool saving:1, logging:1, sdprinting:1, mounted:1 ; } card_flags_t;

Интересно а для нужен резистор на 0 ом

Эти поля занимают по биту

Интересно а для нужен резистор на 0 ом

1. Перемычка (например для двух разных продуктов включает или отключает определенный функционал). Массовый продукт, 2 модели: платы одинаковые, прошивки одинаковые, но есть версия например с %фичей% и без нее. Чтобы не собирать 2 отдельные прошивки. Как джамперы, но необслуживаемые. Например, модель A с поддержкой BlueTooth: напаивается R0, чип блютуса и обвязка для чипа; На модели Б всё это отсутствует, R0 подпаян в другое место. Чтобы прошивке было проще определить наличие\отсутствие чипа, R0 что-нибудь замыкает, что прошивка может считать. 2.Перекрестить дорожки: под резюком проходит перпендикулярная дорожка которую в противном случае пришлось бы выводить в другой слой. Без резюка это могло бы добавить плате еще один слой, что в многослойных платах критично. 3. Для возможности отключения чего либо при ремонте или подпайки щупа вместо резюка. В ноутах так часто делают. При автоматической сборке (монтаже компонентов) нет опции пустить мостик из припоя поверх лака, так что приходится паять резюки

Спасибо, за подробный ответ

А ну и 4. На всякий случай. Например там мог быть более яркий светодиод и тогда там пришлось бы ставить токоограничивающий резюк. Например, по плану за 50ma LED-ы, а на случай если поставщик не сможет \ тестовые пользователи захотят менее яркий диод \ ...., разработчик оставляет возможность ставить 30ma LED ( и другой резюк к нему )

Товарищи, электроно веды. Можете подсказать используем в работе реле на 12 вольт, и бывает такая проблема, что реле замывается само собой, может ли быть такое и как бороться есть статья по этому поводу?

Схему

Схему

Товарищи, электроно веды. Можете подсказать используем в работе реле на 12 вольт, и бывает такая проблема, что реле замывается само собой, может ли быть такое и как бороться есть статья по этому поводу?

В момент замыкания измерить на реле напряжение

Использую в авто, там может быть 14-15 вольт 20-30 ампер

А управляет им что?

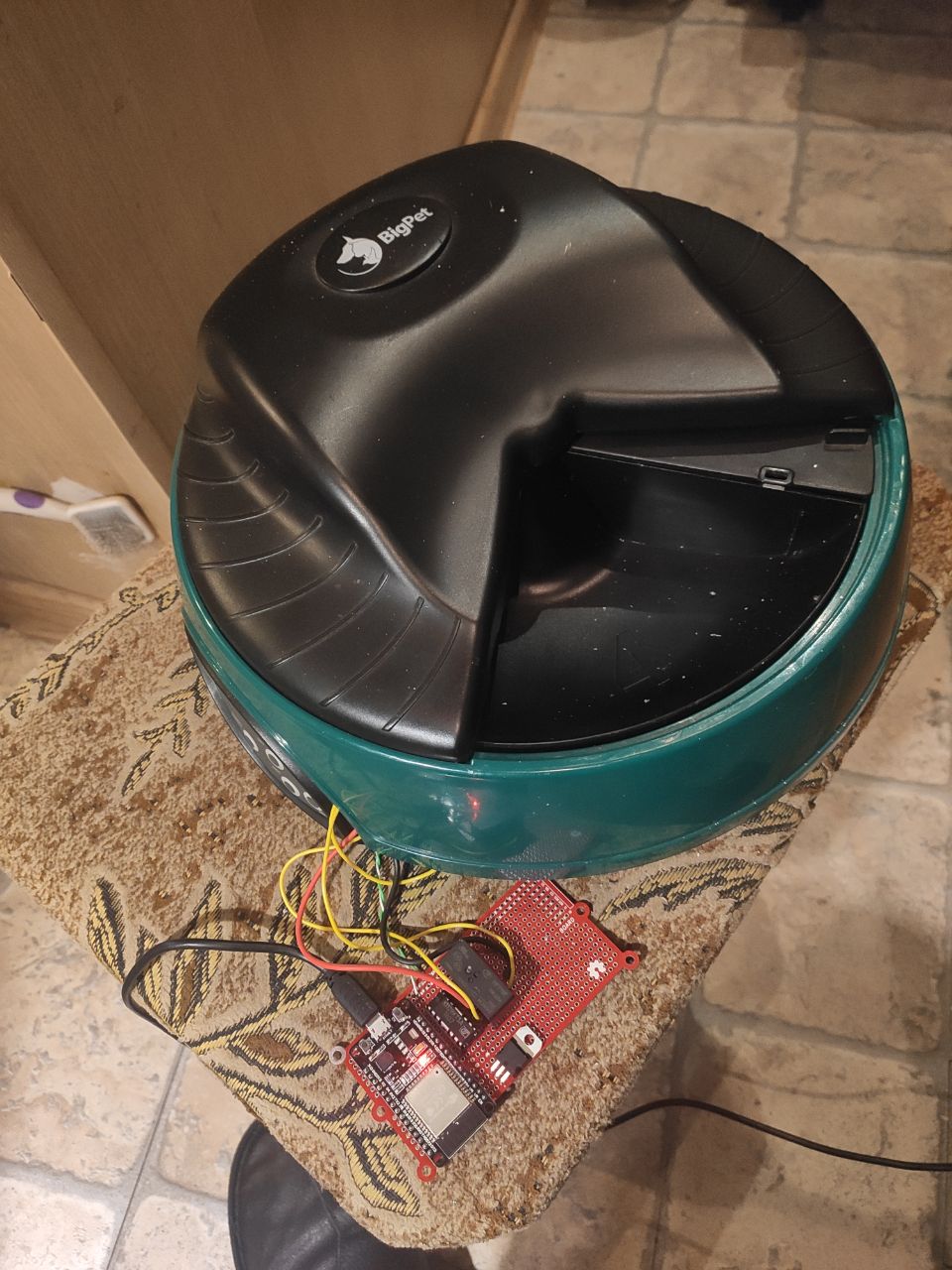

При приближении метки ble поворачивает отсек с едой на отсек без еды;)

Не ставим, это реле в автомобиле, электрики не ставят говорят нету смысла. Но бывает что реле замыкается само собой, помогает если его вкл и выкл, то замыкание пропадает.

Не ставим, это реле в автомобиле, электрики не ставят говорят нету смысла. Но бывает что реле замыкается само собой, помогает если его вкл и выкл, то замыкание пропадает.

16-18 многовато

Когда машина заведена там спокойно идет скачет на 16-18 вольт и ампер может быть 30

Ну и 14.5 вольт как писала выше это максимум, иначе аккумулятор выкипит наверное

Подскажите я правильно понимаю что для i2c и i2s я могу почти любые порты использовать?

если напишете софтовую реализацию i2c в своей прошивке или найдете такую библиотеку - то любые пины. если такое вам не по силам то только hardware пины
