Andriy
На *паучка* из выводов не обращайте внимание) подключен только один анод и катод
Sergey
Ну есть вариант что без нагрузки не хочет...но это не правильно
Andriy
Вот такое поведение
Andriy
Andriy
Ну есть вариант что без нагрузки не хочет...но это не правильно
Согласен на 100%, уже написал китайцу. Надеюсь на переговоры и возврат средств, ну хотябы немного)
Sergey
Ну это не мигает... Тестером бы померял. А лучше конечно осцилой
Andriy
Был бы осциллограф... На тестере вольтаж скачет +-3v. Но возможно проблема в самом тестере.
Sergey
Был бы осциллограф... На тестере вольтаж скачет +-3v. Но возможно проблема в самом тестере.
А если светодиод подключить. Ну что бы не моргало? А вообще тестер подключай. Видео снимай. И диспут на 100% возврат оформляй.
Sergey
Желательно на видео заснять еще
Sergey
Что тестер исправен. Подключив к любой батарейке например
Andriy
Да, я и распаковочку заснял и как этот эффект появился тоже) нужно будет сейчас ещё с тестером заснять. Спасибо
Покачто просто списался с продавцом, если не ответит - открою спор
Andriy
На удивление, напряжение даже более-менее стабильное. Но этот скачек с 5.11v до 5.6v это конечно прикольно...
Sergey
Крутилку крутил?
Sergey
Andriy
Да-да, понял 😁
Sergey
Нет, а что, вольтаж удивил?
Не. Может в каком то положении стабильнее будет. Она в малых пределах вольтаж подстраивает
Andriy
Ну спор открою, потом покручу.
Вообще есть мысль, что конденсаторы нужно поменять..
Ибо могут заведомо меньшей ёмкости ставить
romanetz
Ну спор открою, потом покручу.
Вообще есть мысль, что конденсаторы нужно поменять..
Ибо могут заведомо меньшей ёмкости ставить
На подпитке флая с высокой стороны, причём, и вместе с диодом
Sergej

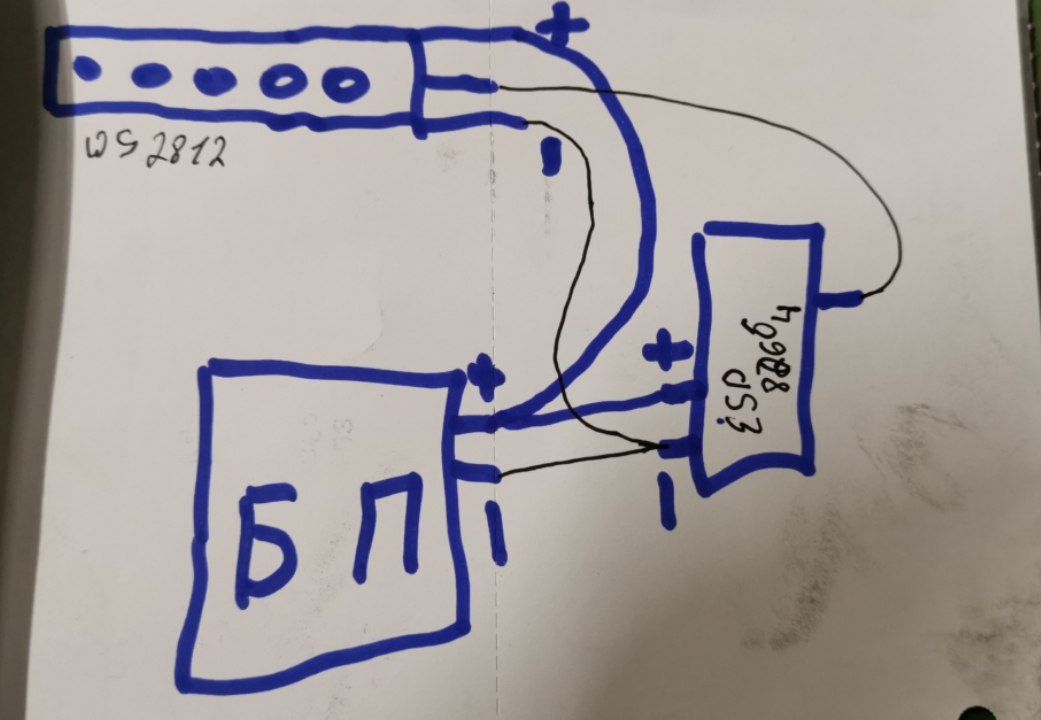

Привет может кто нибудь знает что такое. Подсоединил все по плану модуль esp8266 лента ws2812b прошивка WLED блок питания на 5в 60амер
Sergej
Владимир
Владимир
как подключали, что за прошивка и тд
Sergej
Dr Zlo
Она 5в, а есп 3.3
Владимир
Надо согласование с лентой
Кто сказал??? Причем сдесь питание логики и питание самой ленты???
Владимир
Единственное что я увидел, это обычно ставят тогоограничительный резистор между ESP и лентой по линии data
Владимир
а так все правильно подключено
Владимир
на счет диода незнаю зачем он там?
Alexander Maximov
А с др стороны?
Там пустое место не нашёл я стаб gnd in out у меня gnd out in это дорожки нужно резать и тд + среднию перемычки убирать. У меня отдельный стаб есть AMS1117 LDO 800MA
Sergej
на счет диода незнаю зачем он там?
Я тоже думаю зачем и без него работает.
Но слышал чтобы ленту не спалить
Alexander Maximov
Интересно. У меня ESP 12F, распаянная на адаптер, не оставляет свободных контактов по бокам, если ее воткнуть в такую макетку. Кажется, я ошибался, когда думал, что они более-менее одинаковые по ширине
Я воткнул между двумя макеток. То есть соединил две макетки и центр есп на месте соединения 2 макеток
Sergej
Sergej
Владимир
Я тоже думаю зачем и без него работает.
Но слышал чтобы ленту не спалить
Думаю не ленту а esp
Alexander Maximov
Sergej

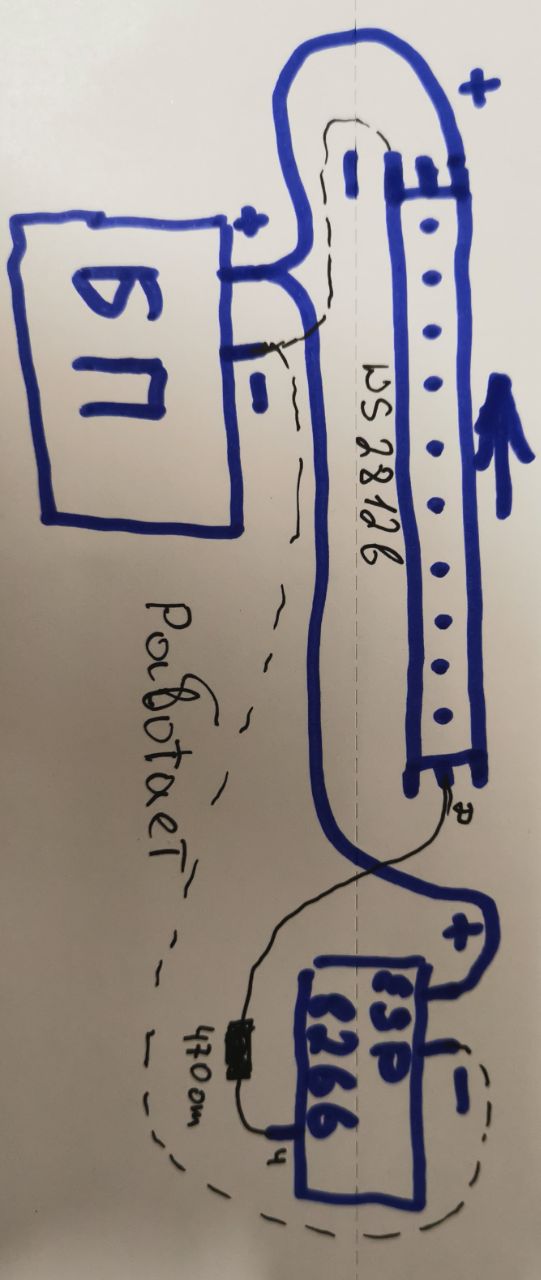

А если с лева и справа завести питание ? Наверно на ленте падение большое
Пробывал не работает
Работает только второй вариант
Sergej
Вот и хотел узнать может кто-то знает
romanetz
Alexander Maximov
Пробывал не работает
Работает только второй вариант
Тогда скорее всего так бп на 5 в если заводить с противоположного конца о на другом конце проседает напряжение. лог уровень есп хватает чтобы норм управлять лентой
romanetz
Sergej
У меня ещё одна лента но только на 4.5 метров, подсоединил как в первом варианте всё работает
Пробывал даже esp менять
romanetz
Ещё можно транзистор с общей базой поставить, базу на +3,3 через резистор ~4,7 кОм, коллектор через 1 кОм на +5
romanetz
Эмиттер на ногу еспхи
romanetz
С коллектора снимать сигнал для ленты
Sergej
Ещё можно транзистор с общей базой поставить, базу на +3,3 через резистор ~4,7 кОм, коллектор через 1 кОм на +5
Извините я в этом не сильно понял, можно как-то наглядно
romanetz
Нет, я с телефона
romanetz
Словами же описал куда что подключать
romanetz
bc847 какой-нибудь
Sergej
Ещё можно транзистор с общей базой поставить, базу на +3,3 через резистор ~4,7 кОм, коллектор через 1 кОм на +5
Резистор на дата я поставил 4.7
romanetz
базу на +3,3 через резистор ~4,7 кОм, коллектор через 1 кОм на +5, эмиттер на ногу еспхи
romanetz
С коллектора снимать сигнал для ленты
Sergej
базу на +3,3 через резистор ~4,7 кОм, коллектор через 1 кОм на +5, эмиттер на ногу еспхи
Если время будет можете пожалуйста схему наглядно нарисовать
Владимир
бегло глянув я предпологаю что это согласователь уровня сигналов ЕЕД
Владимир
TTL
Владимир
можете сами пока гугленуть схему, она очень простая
Sergej
Спосибо я уже в процессе
Sergej
Но тогда почему моя другая лента работает без проблем, вот это странно
romanetz
Посмотри осликом
Владимир
более короткой возможно хватает уровня сигнала от ESP, на более длиную возможно незватает
Владимир
либо как вариант она померла чуток, у меня метровая такая лежит,
Sergej
Ок большое спасибо
Alexander Maximov
Но тогда почему моя другая лента работает без проблем, вот это странно
То что гдето работает а гдето нет говорит или о качестве сборки или о качестве схемы 😁
Sergej
Sergej

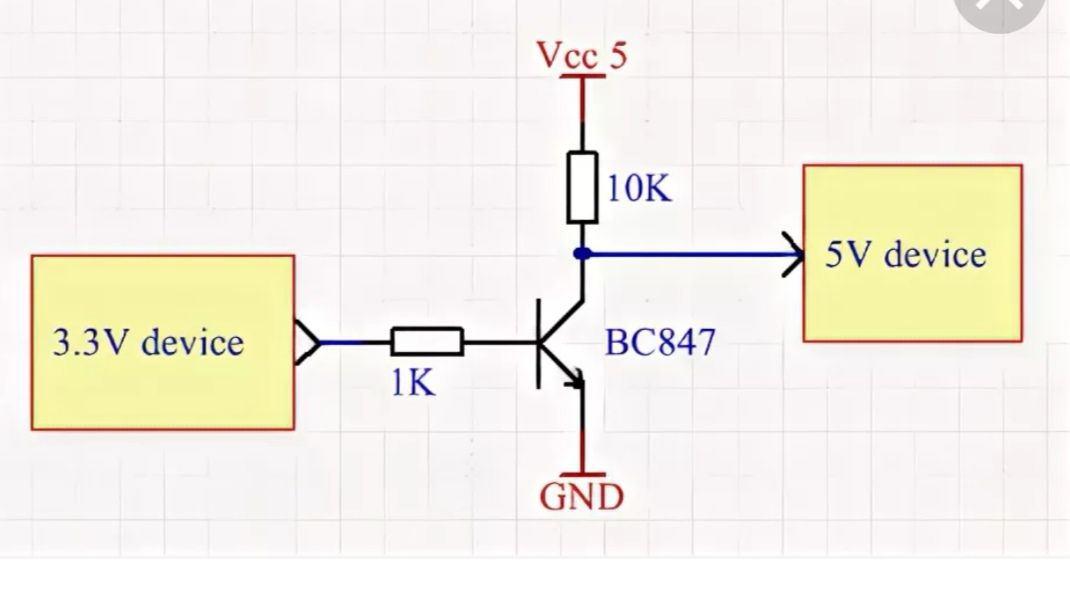

Это оно?
Sergej
romanetz
romanetz
Я наоборот подключить предлагал
romanetz
Вместо gnd подключить порт esp к транзистору
Dr Zlo
есть клевое и всратое решение
