romanetz
...да, ещё есть динамические потери (когда Id ненулевое и Vds ненулевое во время переключения) - их можно снизить внешними цепями, определяющими траекторию переключения транзистора в координатах Vds-Id
AntikillerVova 🇷🇺
И 55вт это в идеальных услрвиях
AntikillerVova 🇷🇺
AntikillerVova 🇷🇺
Как работает полевик я знаю
romanetz
см. выше. посчитать падение напряжение на транзисторе в ключевом режиме (Rds*Id) и умножить на ток канала Id
AntikillerVova 🇷🇺
Найдите тепловую мощьность веделяющуюся на транзисторе, зная его сопротивление, ток и напряжение
romanetz
для вашего случая, сколько там, 8 мОм?
AntikillerVova 🇷🇺
AntikillerVova 🇷🇺
0.008ом
romanetz
10 Вт
AntikillerVova 🇷🇺
Даже 10
romanetz
важный момент, тут уже имеет значение и ширина дорожки, и толщина фольги, т.к. они сопоставимы с сопротивлением канала
AntikillerVova 🇷🇺
Откуда цифра а 150вт?
romanetz
чтобы плата не подогревала транзистор дополнительно
Andy
AntikillerVova 🇷🇺
AntikillerVova 🇷🇺
Линейный режим проверяет тепловую мощьность транзистора
AntikillerVova 🇷🇺
Это я для себя решил уже давно
Eugene
Всем привет, кто на память помнит, какая нога при загрузке есп32 не в HIGH
Eugene
Я использовал 12, написано мол норм, никаких шим сигналов и прочего при запуске, тем не менее пол секунды нога в high при включении
Andy
Я использовал 12, написано мол норм, никаких шим сигналов и прочего при запуске, тем не менее пол секунды нога в high при включении
Eugene
Alexey

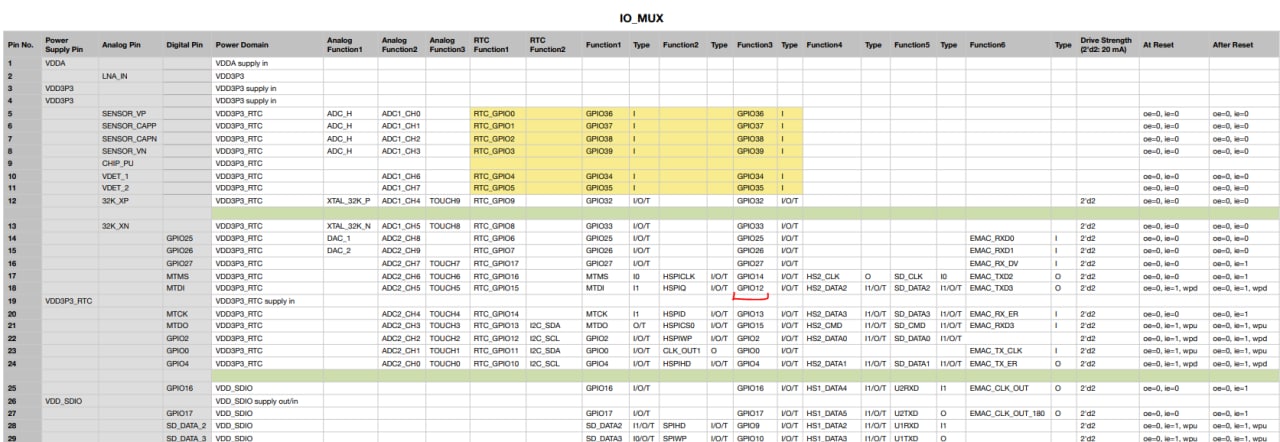

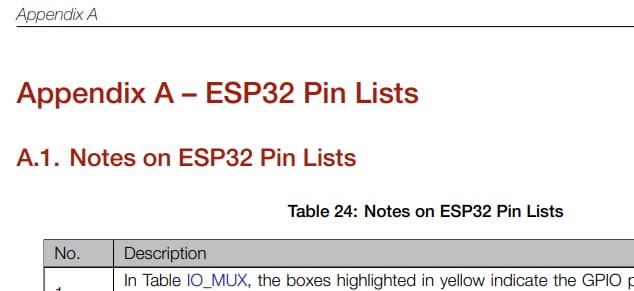

Я верно понял, выделенные жёлтым нужно использовать т.к. в правой колонке 0-0
Выделенные жёлтым пины не могут быть выходами, только входами
Andy
Я верно понял, выделенные жёлтым нужно использовать т.к. в правой колонке 0-0
Eugene
Всё хорошо у есп32, но малова-то ног
Anonymous
Откуда цифра а 150вт?
Эта величина получается из теплового сопротивления между кристаллом и корпусом данного транзистора и максимальной допустимой температурой кристалла транзистора
Andy
Всё хорошо у есп32, но малова-то ног
маловато конечно но терпимо, вот у attiny13 действительно мало :)
А так ставьте расширители портов, скорострельность позволяет для большинства применений
AntikillerVova 🇷🇺
Эта величина получается из теплового сопротивления между кристаллом и корпусом данного транзистора и максимальной допустимой температурой кристалла транзистора
То есть он может расселить 150ват на ралиатор?
AntikillerVova 🇷🇺
Не верю
Miron
У меня тут курсачь на ОУ висит, я с ними блин не работал уже года два...
Miron
Можешь чутка проконсультировать?
Miron
Ну конкретно это, инструментальный:)
Andy
У меня тут курсачь на ОУ висит, я с ними блин не работал уже года два...
http://easyelectronics.ru/operacionnyj-usilitel-na-palcax-dlya-samyx-malenkix.html
Miron
А есть специальные микросхемы для организации двухполярного питания?
Юрий
Есть, но ценник😳
Miron
Че проще на том же ОУ сделать?)
Anonymous
Использовать два источника питания проще
Юрий
Та хз, может плохо искал, когда-то нужно было, то что нашлось не очень дёшево выходило, на фоне всего остального.
Andy
А есть специальные микросхемы для организации двухполярного питания?
https://aliexpress.ru/item/4000939383089.html?spm=a2g0o.productlist.0.0.12956efadCCZm5&algo_pvid=9ab28d02-1a0b-43e4-9f35-1cc3458b75e3&algo_expid=9ab28d02-1a0b-43e4-9f35-1cc3458b75e3-1&btsid=0b8b15d416044066113142842eadcd&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
Slava
Всем привет, кто на память помнит, какая нога при загрузке есп32 не в HIGH
0, 2, 12 ноги особенные
Alex
Подскажите, есть ли какая то принципиальная разница между вот этими двумя вариантами:
Alex
https://aliexpress.ru/item/4001295464144.html?spm=a2g0o.cart.0.0.35ce3c00DEgnct&mp=1&_ga=2.121073164.5600769.1604384544-2134218704.1599053979&_gac=1.241894070.1603885252.EAIaIQobChMI5Z7PiJrX7AIV2MwRCB2TMwCPEAEYASADEgLfGPD_BwE
Alex
https://aliexpress.ru/item/32529101036.html?spm=a2g0o.cart.0.0.35ce3c00DEgnct&mp=1&_ga=2.121073164.5600769.1604384544-2134218704.1599053979&_gac=1.241894070.1603885252.EAIaIQobChMI5Z7PiJrX7AIV2MwRCB2TMwCPEAEYASADEgLfGPD_BwE
Alex
разница в цене почти в 2 раза
Shhsudhehgs
продавцы разные
Shhsudhehgs
только в этом разница
Shhsudhehgs
каждый свою цену ставит
Юрий
Если там памяти не 16mB, я бы брал обычный wemos с чипом, а не распаяный на плате.
Shhsudhehgs
оба два по 4мб
Юрий
Тогда это шляпа не имеет смысла
Shhsudhehgs
+
Shhsudhehgs
меня больше смущает то что сам модуль есп такой мелкий
Юрий
Обычный вроде, чё мелкий?
Shhsudhehgs
не у меня просто рядом wemos d1 mini лежит
Shhsudhehgs
ну и как бы
Юрий
Так плата или чип, у d1 модуль на плате, тут рассыпуха, может в этом дело
Shhsudhehgs
чип
Юрий
У d1 он же в экране?
Shhsudhehgs
https://aliexpress.ru/item/32651747570.html?spm=a2g0o.detail.1000060.1.453166ff26UUVx&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.169870.0&scm_id=1007.13339.169870.0&scm-url=1007.13339.169870.0&pvid=ab0e8c8d-29bb-4344-8c49-e0c4a5c42c72&_t=gps-id:pcDetailBottomMoreThisSeller,scm-url:1007.13339.169870.0,pvid:ab0e8c8d-29bb-4344-8c49-e0c4a5c42c72,tpp_buckets:21387%230%23183380%230&_ga=2.117336192.78267637.1604486286-40877138.1577356368
Юрий
Я ниче не понял, что значит мелкий?
Andy
Anonymous

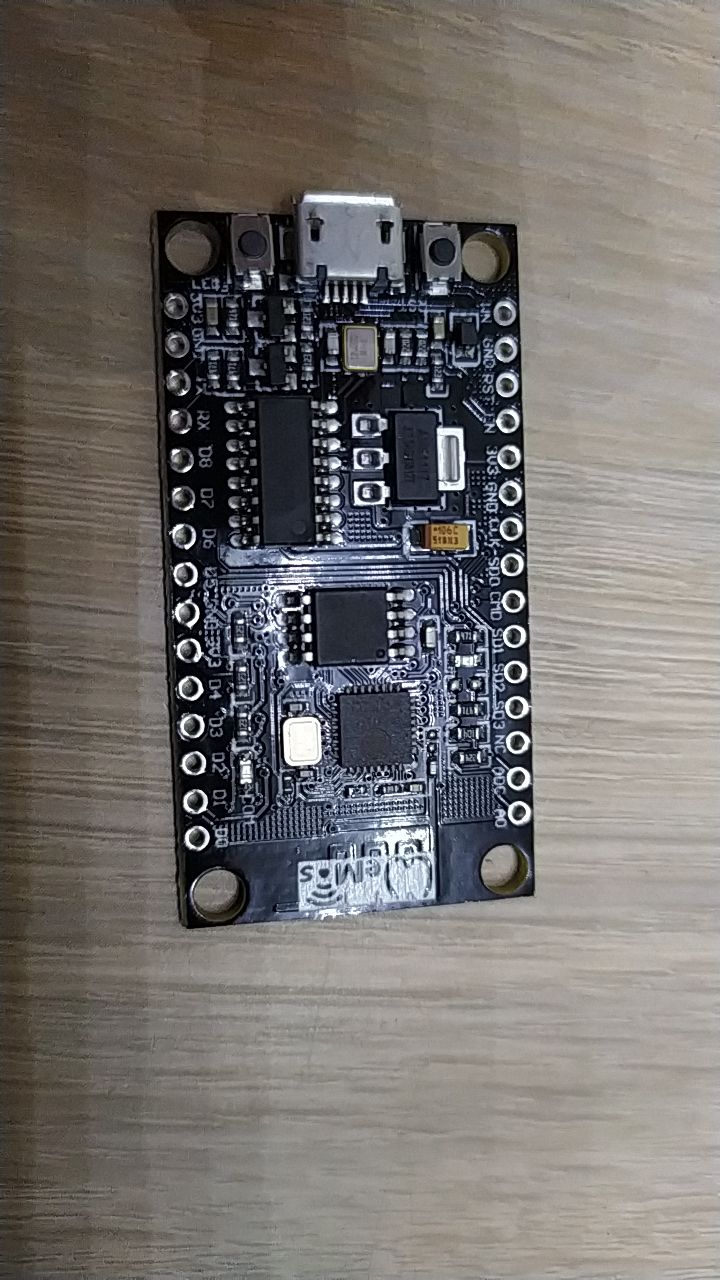

Добрый день. С утра мучаюсь, не могу понять в чем дело. Пытаюсь прошить китайский Lolin Wemos esp8266 v3 бинарником с прошивкой WLED_0.10.2_ESP8266.bin. Всё в порядке, раньше шил, драйвера на месте, прогресс доходит до конца без ошибок. Девайс перезагружается...и точки доступа по-умолчанию нет... Периодически она появляется на пару секунд. В порте ошибка:
ets Jan 8 2013,rst cause:2, boot mode:(3,6)
load 0x4010f000, len 3584, room 16
tail 0
chksum 0xb0
csum 0xb0
v2843a5ac
~ld
LN
Кто подскажет в чем может быть проблема?
Yuriy
Добрый день. С утра мучаюсь, не могу понять в чем дело. Пытаюсь прошить китайский Lolin Wemos esp8266 v3 бинарником с прошивкой WLED_0.10.2_ESP8266.bin. Всё в порядке, раньше шил, драйвера на месте, прогресс доходит до конца без ошибок. Девайс перезагружается...и точки доступа по-умолчанию нет... Периодически она появляется на пару секунд. В порте ошибка:
ets Jan 8 2013,rst cause:2, boot mode:(3,6)
load 0x4010f000, len 3584, room 16
tail 0
chksum 0xb0
csum 0xb0
v2843a5ac
~ld
LN
Кто подскажет в чем может быть проблема?

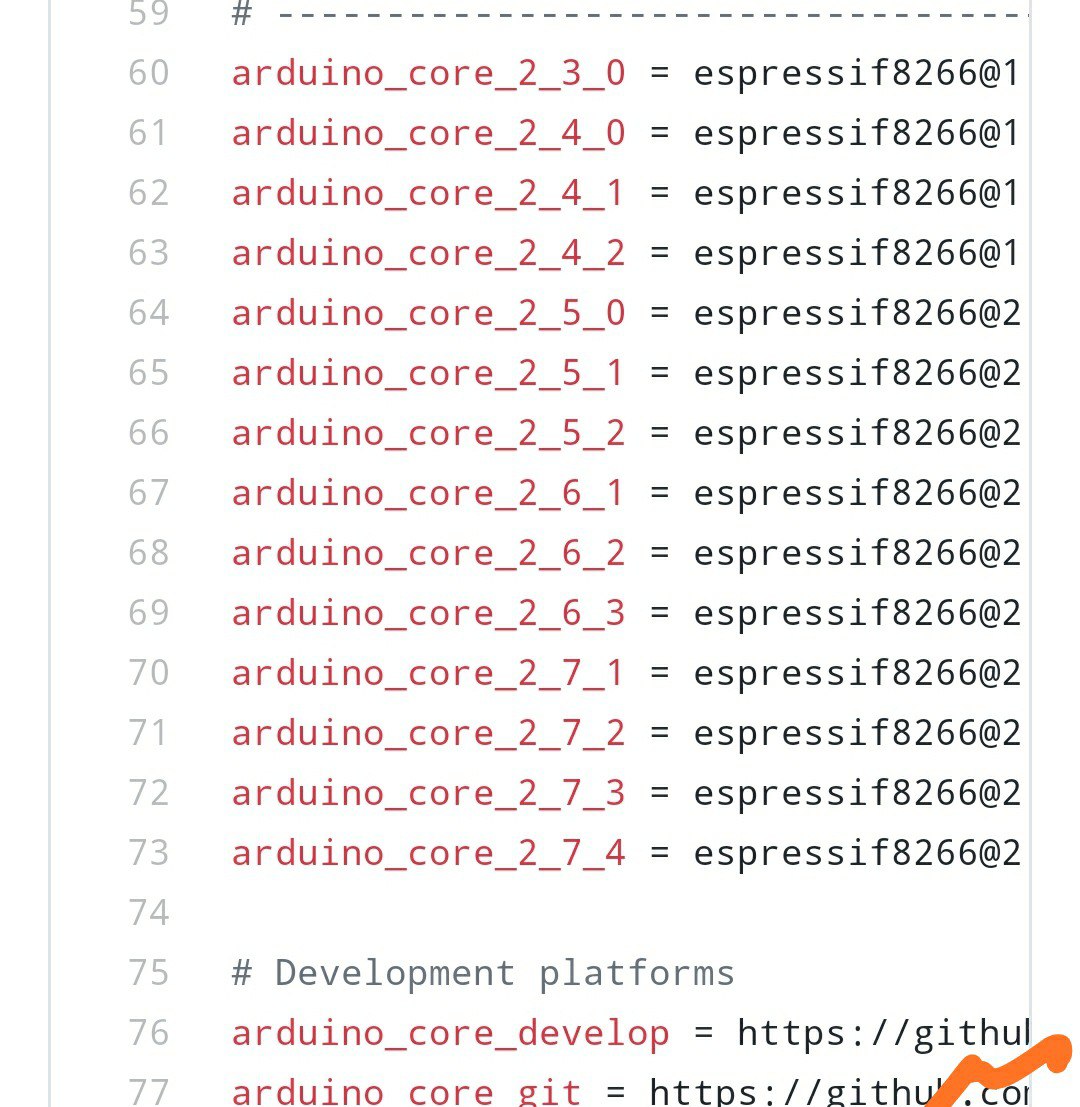

Arduino sdk 2.7 может быть проблемой , попробуйте версию прошивки которая собрана с sdk 2.3, по релизам посмотреть или начать с каких нибудь ранних и прошивать пока не появится ошибка
Sergey
Yuriy
При чем тут ардуина если он бинарник шьет...
Потому что этот бинарник собирался с его участием , нет?
Sergey
Потому что этот бинарник собирался с его участием , нет?
Ну я думаю он проверялся после сборки то... Я бы на питание первым делом обратил внимание
Yuriy
Ну я думаю он проверялся после сборки то... Я бы на питание первым делом обратил внимание
Wifi реализация в 2.7 несовместима с честью китайских девбордов
Sergey
Хм. А есть объяснение с чем это связано? Я с таким еще не сталкивался
Sergey
Китайцы чипы подделывать стали?
Yuriy
Китайцы чипы подделывать стали?
Обвязка , состояние пинов boot strap, там ещё набортный лед на 12 что-ли висит. Не он причина, но те что не работали с sdk 2.7 были такими. Вылетало на ap config .
У него и ошибка в setup при инициализации - очень похоже.
Anonymous
Обвязка , состояние пинов boot strap, там ещё набортный лед на 12 что-ли висит. Не он причина, но те что не работали с sdk 2.7 были такими. Вылетало на ap config .
У него и ошибка в setup при инициализации - очень похоже.
Anonymous
Шил без обвязки по пинам, голую платку
romanetz
Голая несколько иначе выглядит )
