15вт примерно

радиатор обдувал?

вот для вышеупомянутого IRL3705

0,5 град/Вт - корпус на радиатор, 0,9 град/Вт - кристалл на корпус

суммарно 1,4 град/вт

при 15 ваттах он будет такой, еле тёплый

Там радиаторы были не хилые

не имеет значения размер радиатора, имеет значение его температура

мне рассказывали, как в новой разработке - КВ передатчике на 20 квт твердотельном - усилитель - кирпичик размером с комп, правда, с двумя штуцерами для тосола

на фотках с выставок можно такие штуки посмотреть

Транзистор в корпусе то 247 плюс рассеивал на него 180вт в течении 2 минут

И норм, нагрел его градусов до 60-70

Транзистор в корпусе то 247 плюс рассеивал на него 180вт в течении 2 минут

Это в линейном режиме

да пофигу, какой там режим

обдув уменьшает эквивалентной тепловое сопротивление в разы

примерно в два раза на каждые 6 м/с скорости потока

посмотрите, как в электровозах сделано (предельный случай) - рассеивает в маленьком объёме сотню кВт, правда, воет на весь микрорайон инверторы в электромобилях - единицы кВт рассеиваемой мощности, жидкостное охлаждение так же

Радиаторы вот для такой штучки

с 2 кулака примерно

Сам корпус то-220 физически не сможет передать больше 15-20 вт тепла

ох ((( а производители все врут погловно, получается?

Вот корпуса 247 и более уже да, это мощь

ох ((( а производители все врут погловно, получается?

Они указывают какую мощность может пропустить транзистор

Я не буду спорить, в инете осючень много этой инфы

разница в тепловом сопротивлении там где-то раза в 3. 0,3-0,5 для TO-247 и порядка 0,8-1,5 град/Вт - для 220 го

Решает площадь отдачи тепла

Причем серьёзно

и чистота поверхностей

и чистота поверхностей

Аа, термоинтерфейс не решает?

типичный радиатор - на порядок имеет большее тепловое сопротивление, чем транзистор

Аа, термоинтерфейс не решает?

лучший термоинтерфейс - его отсутствие

Вот на 2 канала нашел:

https://www.chipdip.by/product/irf8313pbf

типичный радиатор - на порядок имеет большее тепловое сопротивление, чем транзистор

Типичный, вы хоть знаете какая ремарка аллюминия подходит для радиаторов?

Аа, термоинтерфейс не решает?

это уже всё компромиссы, чтобы изоляцию не делать

Типичный, вы хоть знаете какая ремарка аллюминия подходит для радиаторов?

я не заморачиваюсь, компьютерные беру, цпушные вы знаете, какая там марка алюминия?

Типичный, вы хоть знаете какая ремарка аллюминия подходит для радиаторов?

а какая разница, производитель вот мне конечную цифру приводит, столько-то градусов на Ватт тепловое сопротивление, я могу с ней не согласиться и перепроверить, но металлообработки нету собственной

Я проводил тесты в линейном режиме мосфета, корпус то-220 мосфет irf3205 потянул только 14в и 1.5а дальше пробой, корпус то-247 плюс мосфет IXFX64N50P выдержал 14в 13а(больше не давал страшно стало). Вот и считайте условия одинаковые

значит - транзистор был не оргинал

температура корпуса транзистора какая была?

значит - транзистор был не оргинал

Знаете что такое линейный режим для транзистора?

Знаете что такое линейный режим для транзистора?

я даже знаю, почему в импульсном эквивалентное тепловое сопротивление на два порядка меньше

температура корпуса транзистора какая была?

повторяю вопрос )

Не измерял, так как он всю мощьность переводил в тепло

а вот и зря в вашем эксперименте транзистор был СУЩЕСТВЕННО ГОРЯЧЕЕ радиатора

потому и сгорел

На ощупь транзистор был горячее чем область радиатора возле него

внезапно да, производители даже ориентировочные цифры приводят 0,5 градуса разница температур на ватт теплового потока от транзистора на радиатор

типично

Но все же, irf3205 показал ооочень плохие результаты

для понимания, типичный компьютерный кулер вместе с радиатором рассчитан на рассеяние от 50 до 150 ватт теплоа, в зависимости от температуры вся эта комбинация призвана удерживать температуру на кристалле порядка 90 градусов

Но все же, irf3205 показал ооочень плохие результаты

вы не умеете их готовить

IXFX64N50P в корпусе то-247 плюс почти как в даташнике

вы не умеете их готовить

Линейный режим, это самый жёсткий режим, зато сразу видно какую тепловую мощьность способен передать транзистор

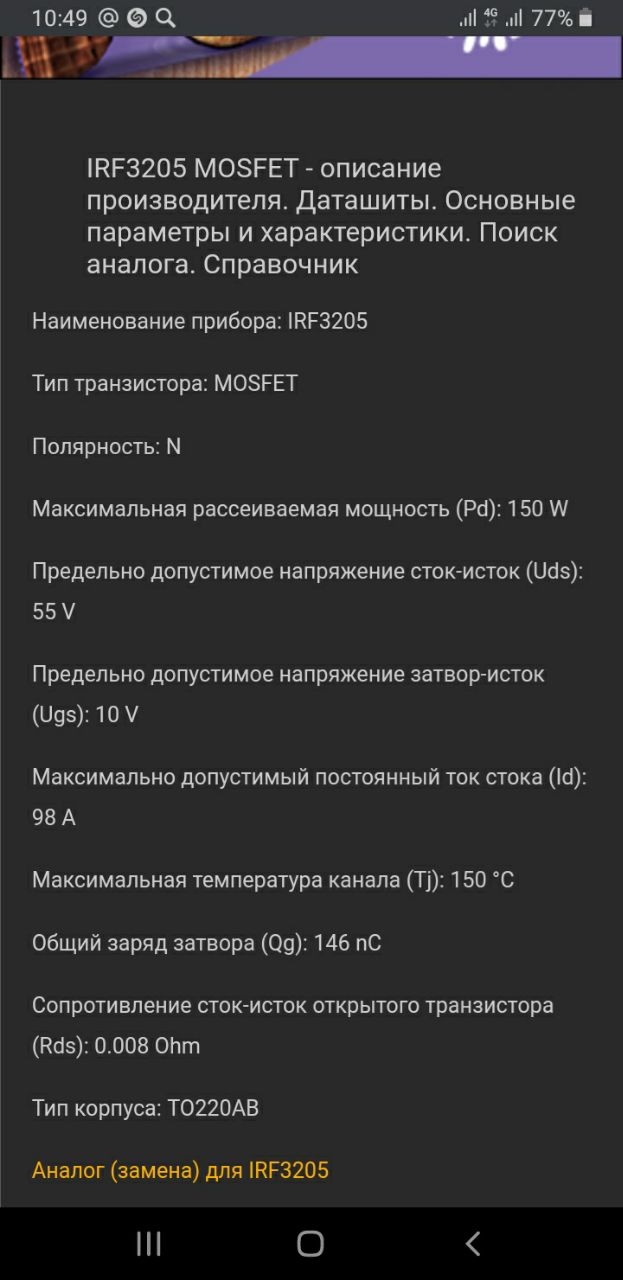

ну вы же почему-то паспортных значений для 3205 тоже не добились

там ватт 50-80 рассеиваемая должна быть, емнип

ну вы же почему-то паспортных значений для 3205 тоже не добились

100ват для него многовато

что значит - многовато? жидкостью радиатор хоть раз охлаждали, чисто на попробовать?

производитель же указывает условия

что значит - многовато? жидкостью радиатор хоть раз охлаждали, чисто на попробовать?

Нет, стоит дорого

Какие тут условия? 150вт тепла для него это через чур

просто, без жидкостного охлаждения достичь 25 градусов на корпусе, когда отводится 150 Вт тепла - нереально

а любой другой вариант, даже отличный радиатор с 0,5 градуса/Вт (это очень хороший радиатор) - нагреется сам на 50 градусов, и, конечно, не получится паспортной величины достичь

Вопрос, при 55в и 98а на транзисторе будет рассеиваться около 55вт

Откуда у них 150вт?

при 55 В и 98 А на транзисторе будет рассеиваться почти 5,5 кВт

при 55 В и 98 А на транзисторе будет рассеиваться почти 5,5 кВт

Нееееет

Не путайте тепловую мощьность с пропускной

Парни, кто то работал с таким AD623ARMZ?

55в×98а×0.008 вот тепловая мощьность

Нееееет

я думаю, вы в курсе, что транзистор не может работь в линейном режиме ОДНОВРЕМЕННО при Id max и Vds max На графике выходных характеристик есть гипербола Vds*Id=Pd.max

55в×98а×0.008 вот тепловая мощьность

facepalm

Это то сколько булет рассеиваться на транзисторе, так как он имеет сопротивление

Id^2*Rds

Vds.max -это максимальное рабочее напряжение

Это то сколько булет рассеиваться на транзисторе, так как он имеет сопротивление

полевой транзистор - это в принципе управляемое сопротивление. в линйном режиме эквивалентное сопротивление может быть и десятки Ом, и единицы, а минимально достижимое определяется типом кристалла и конструкцией транзистора

и вот его уже и пишут в даташит

оно определяет потери в ключевом режиме, для которого, собсно, эти транзисторы и заточены
