Так как раз про фьюзы, в новых чипах закрытый ключ уже не хранится:
ESP32v3
Recently we launched an updated version of the ESP32, ESP32v3, that includes additional enhancements to the secure boot workflow that is described above. Specifically, the changes include:
The ESP32v3 uses PKI-based (RSA) verification instead of the AES-based verification that is documented above. In the RSA based verification, only the public key is stored on the ESP32, for signature verification, and the private key can be stored safely offline. This makes it harder to create a maliciously signed bootloader as long as the RSA private key is safe.
The eFUSE contains a hash of the RSA public key, while the RSA public key itself is stored in the flash.
не, это про бутлоадер
а выше - про работу крипто(ректального)акселератора уже в пользовательском приложении
romanetz
ВПК ПОТОК
Терминал на компьютере имеете ввиду?
Нет. Терминал это спутниковый трекер который умеет читать кан шину. Я его использую в качестве сканера.
ВПК ПОТОК
там какая то аппаратная гравицапа
Не гравицапа, а спутниковый gps gnss трекер с возможностью чтения кан шины.
ㅤ
midi-bluetooth клавиатура на esp32 / Хабр
https://habr.com/ru/post/513494/
Anonymous
Здравствуйте
Anonymous

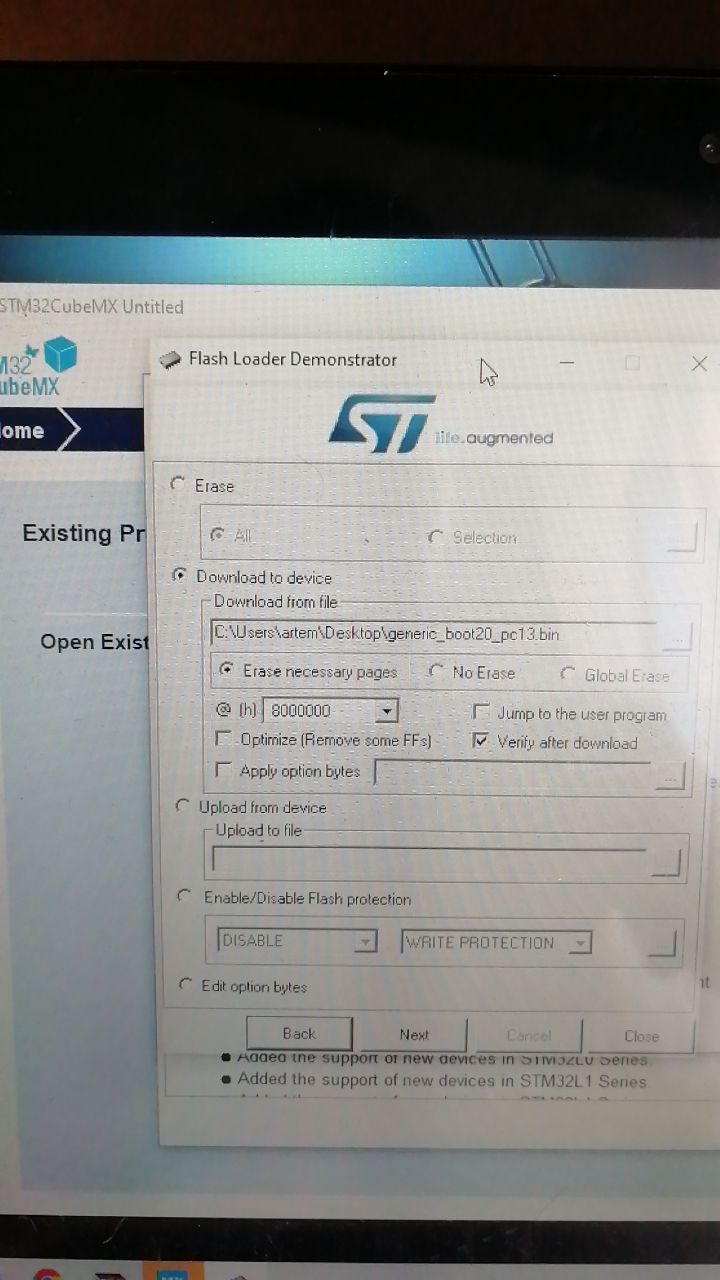

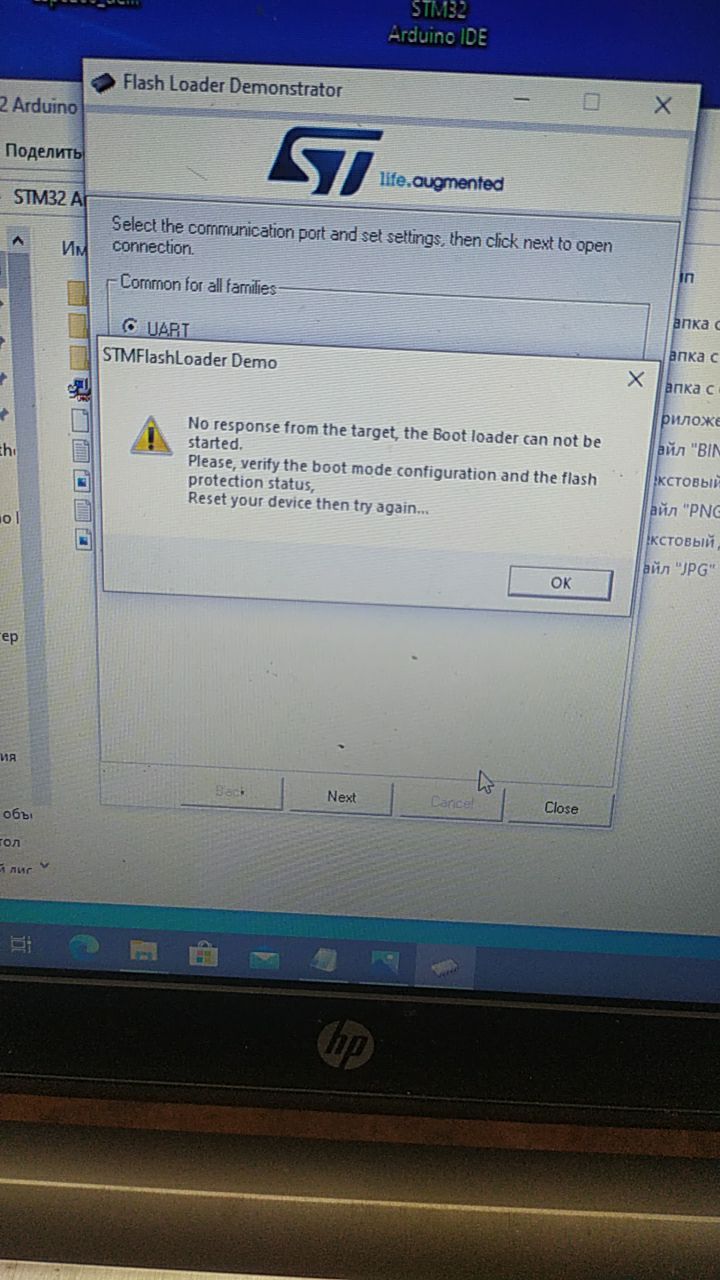

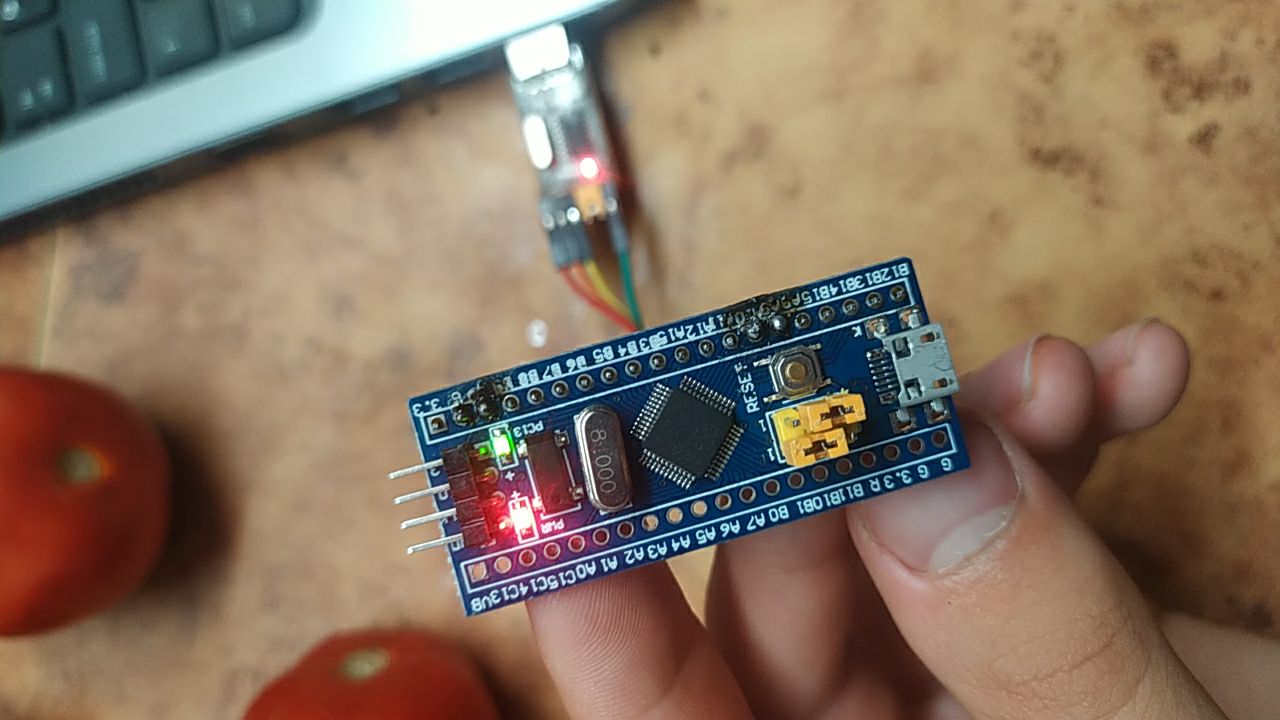

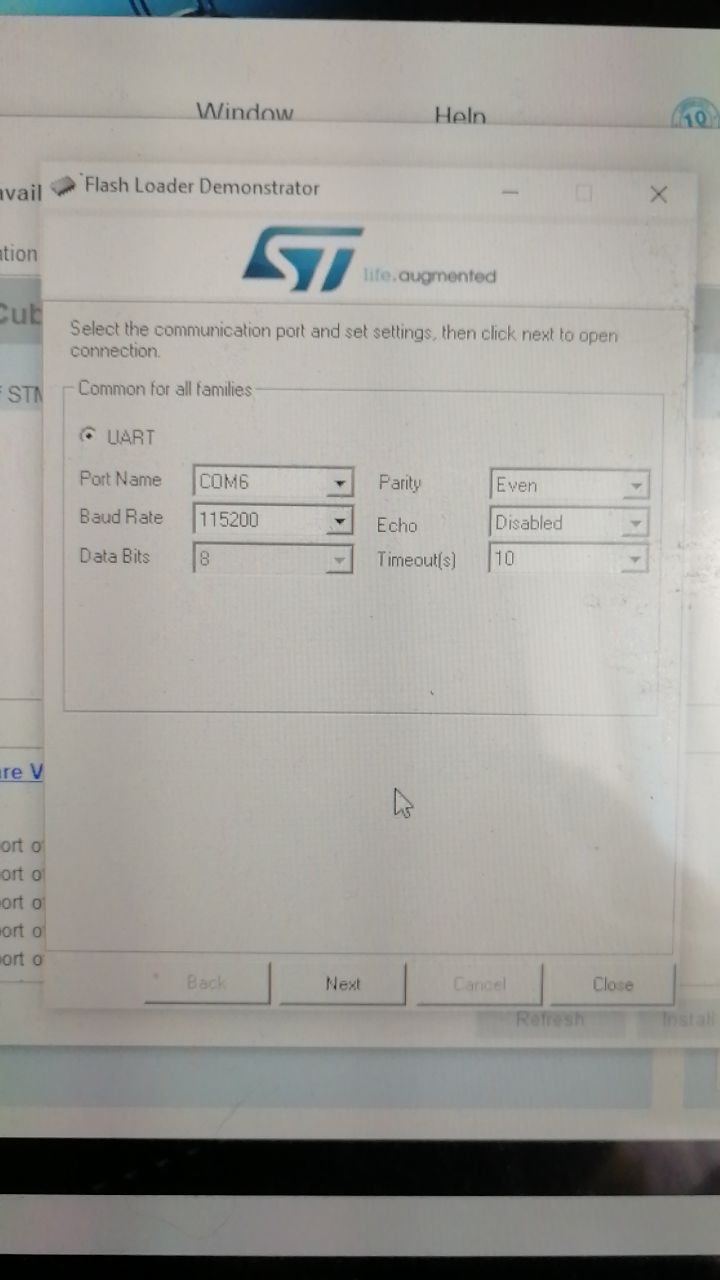

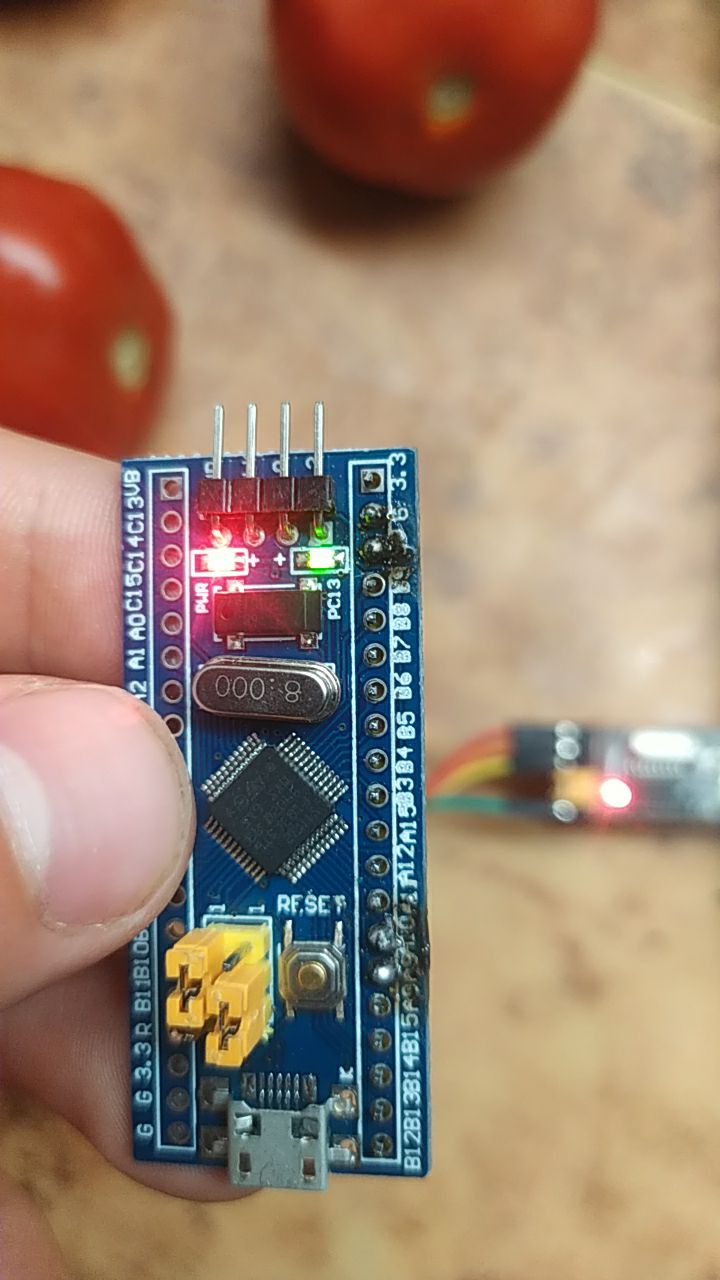

Подключил stm32 через UART to TTL но Flash Loader Demonstrator не видит
Anonymous
Anonymous
Anonymous
ㅤ
Подключил stm32 через UART to TTL но Flash Loader Demonstrator не видит
А если rx tx поменять местами
Anonymous
Тоже самое
Anonymous
Вроде нет
Anonymous
А как проверить!
Anonymous
?
Anonymous
Я пробовал все порты
Anonymous
В диспетчере устройств виден
Anonymous
Serial port
romanetz
Там джамперы правильно стоят на плате?
romanetz
Она в бут заходит?
romanetz
Порт может чем то занят другим на компе?
Тогда бы была ошибка открытия порта, если он вручную выбирается или он бы не появлялся - если автоматом
ВПК ПОТОК
Подключил stm32 через UART to TTL но Flash Loader Demonstrator не видит
У тебя на плате есть USB, думаешь он там просто так? Скорее всего запцститься все от него. Но нужны дрова. Часто бывает не работает из за них. И зачем тебе цеплять плату через TTL? Ведь USB Работает как 232 примерно, а UART по другому.
Andrei
Подключил stm32 через UART to TTL но Flash Loader Demonstrator не видит
Джамперы переставь правильно
Andrei
Andrei
Andrei
ВПК ПОТОК
У меня вопрос? Там есть USB зачем он цепляется через контакты? И я так понял это не атмега это стм32? И она что работает шипко по другому?
Andrei
Это стм32. По юарт проще его программировать, хотя есть залить по юарт бинарнит то можно и по usb через arduino ide к примеру прошивать
Andrei
Но лучше использовать St-link думаю
romanetz
romanetz
У меня вопрос? Там есть USB зачем он цепляется через контакты? И я так понял это не атмега это стм32? И она что работает шипко по другому?
ващпе совсем по другому, даже архитектура другая
Воха
У меня вопрос? Там есть USB зачем он цепляется через контакты? И я так понял это не атмега это стм32? И она что работает шипко по другому?
Чтоб ты мог сделать USB устройство. А на счет атмеги, если ты про древние 168/328, где еще не было USB, то там он идет на usb-uart конвертер. Т.е. все тоже самое, что тут и советуют, но конвертер уже на плате распаян
Воха
У меня вопрос? Там есть USB зачем он цепляется через контакты? И я так понял это не атмега это стм32? И она что работает шипко по другому?
Для программирования и отладки, там с противоположной стороны выведено 4 штыря под st-kink
Andrei
Для программирования и отладки, там с противоположной стороны выведено 4 штыря под st-kink
Вот его и нужно использовать
Andrei
103й не умеет грузиться с USB
А как же тогда загрузка загрузчика в стм32 и потом он определяется как порт в системе?
Andrei
На хабре же есть описание
Andrei
И там же грузят через usb его потом
romanetz
А как же тогда загрузка загрузчика в стм32 и потом он определяется как порт в системе?
это уже пользовательский бутлоадер, а я имею в виду заводской
Andrei
Но лучше st-link
Anonymous
Воха
Так чо мне делать?
Ну там кроме проверить конфигурацию перемычек, ещё за flash protection сказано. Я для этого через ST-Link utility делаю полное стирание
Воха
Но через uart ни разу не шил, признаюсь сразу
Anonymous
И что , мне нужно программатор покупать?
Воха
И что , мне нужно программатор покупать?
Ну он 2-3$ стоит по месту, а на Алике наверно еще дешевле.
Ну попробуйте еще сброс нажать перед прошивкой, больше идей нету)
Воха
Воха
Andrew
Воха

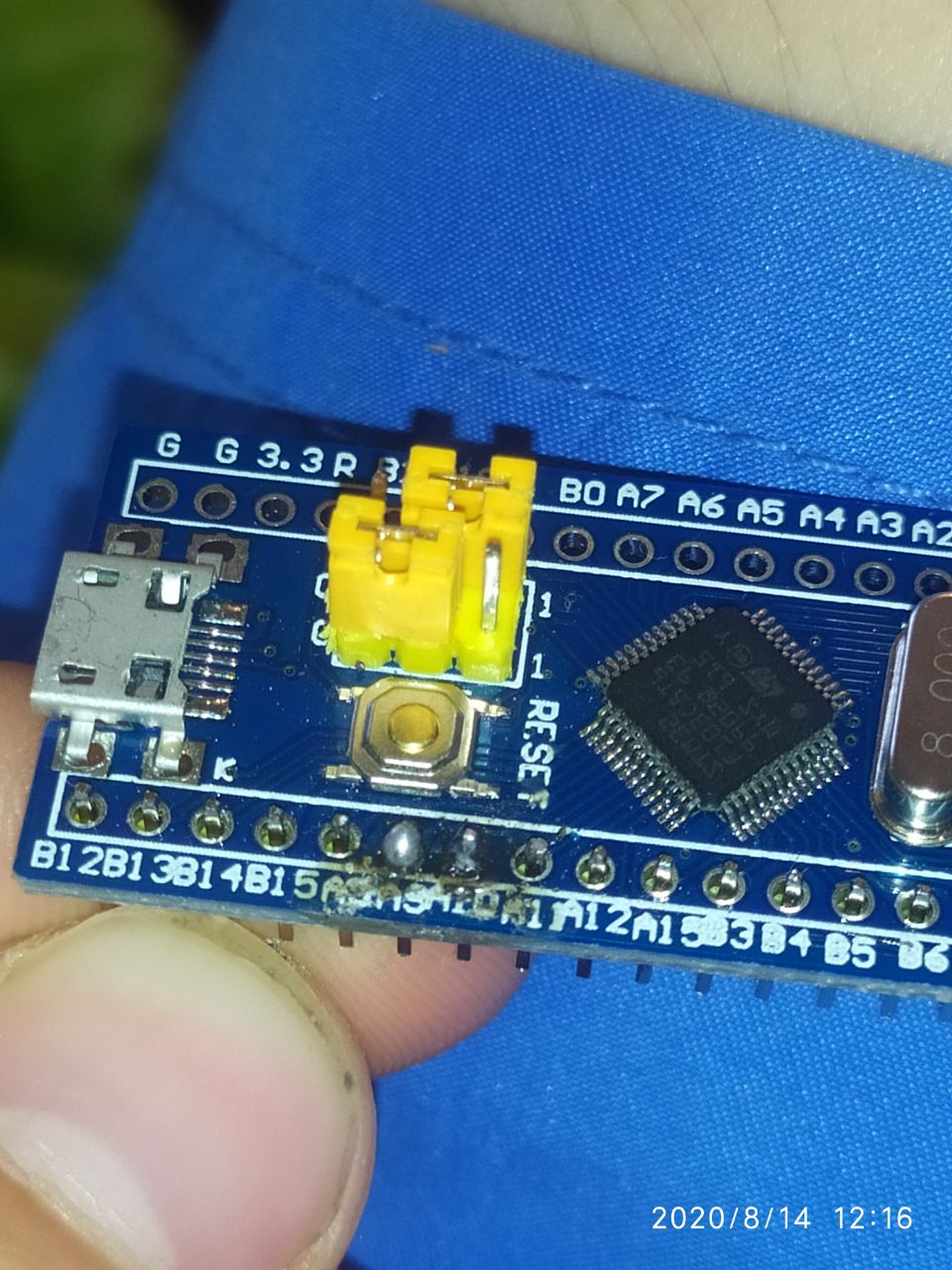

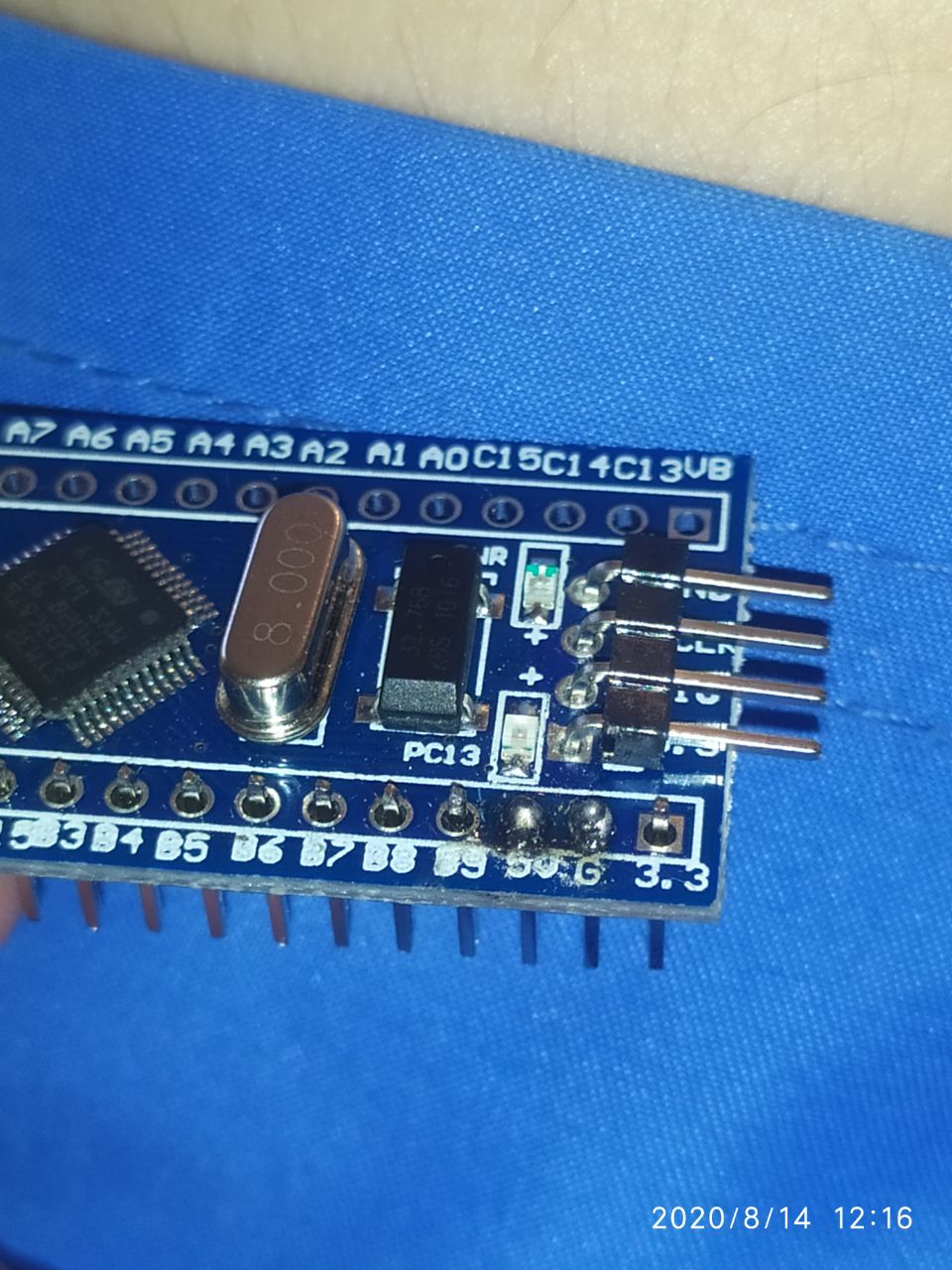

У вас ножки не пропаяны, видно не вооруженым глазом. Промойте спиртом, пропаяйте как следует не жалея флюса.
Те, которые ему нужны походу пропаяпы, но там плату кто-то поджигал
Воха
Очень подозреваю на приход контакных отверстий в негодность и/или идущих к ним или внутри платы дорожек
Andrew
А мне тут еще говорили, что у stm32f103 большой список errata именно по UART
Andrew
я бы рекомендовал взять что то по-новее) ну это так на будущее))
Воха
А мне тут еще говорили, что у stm32f103 большой список errata именно по UART
Ну это наверно у каких-то спецов вылезает. Я и стандартно, и через DMA, и через ардуино юзал - прекрасно воркает
Anonymous
Anonymous
Anonymous
Andrew
ужас)
Anonymous
Я паять не сильно умею
Andrew
Посмотрите на ютубе хорошие уроки есть)
Anonymous
ОТВЕРТКОЙ 😁
Anonymous
Так плата ещё живая?
Andrei
Andrew
хм
Anonymous
Возможно ли, что плохая пайка и не контакта
Anonymous
?
Andrei
Да
Andrei

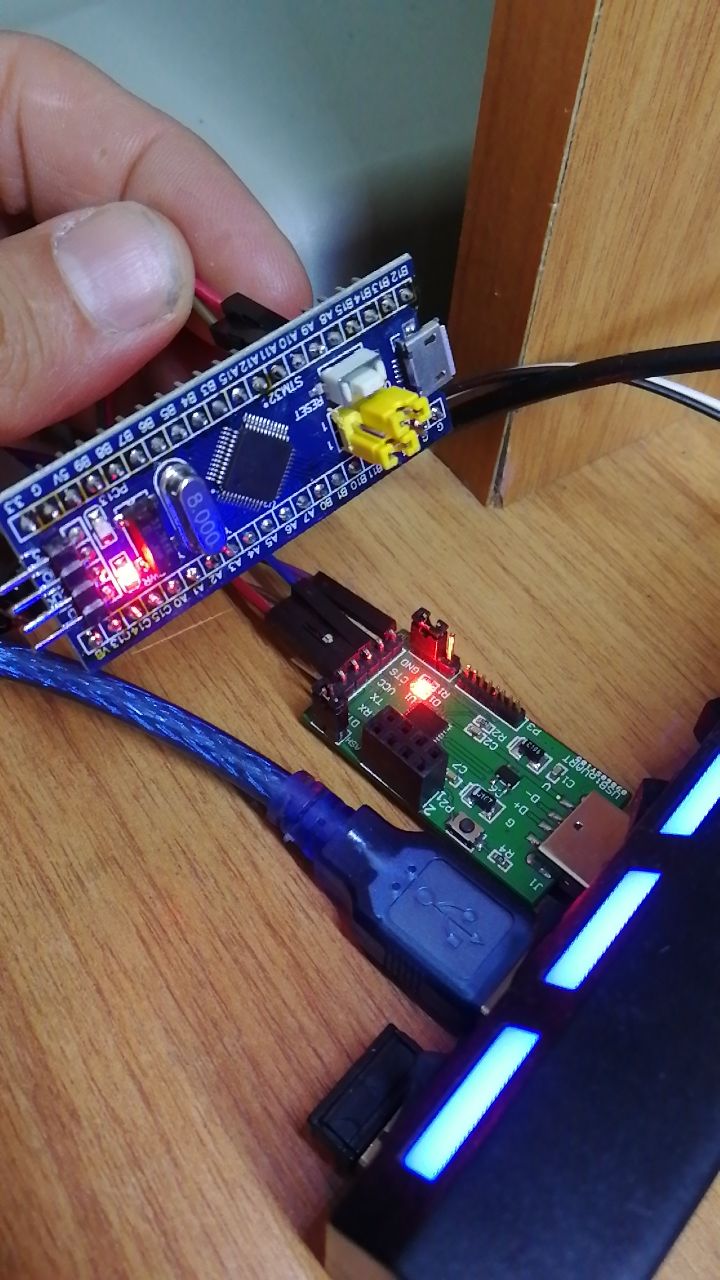

Позже сфотаю с st-link
Andrew
Возможно ли, что плохая пайка и не контакта
по фотке у вас "холодная" спайка была - то есть флюс пожалели. Капелька должна блестеть, как зеркальце)
Anonymous
У меня нет флюса
Anonymous
Я не пайщик
Anonymous
Как думаете стоит отнести в ремонт техники,чтоб припаяли нормально?
Andrew
а есть прибор какой-нибудь прозвонить чтобы?
Anonymous
Не
Anonymous
Хотя где-то был поломанный мультиметр
