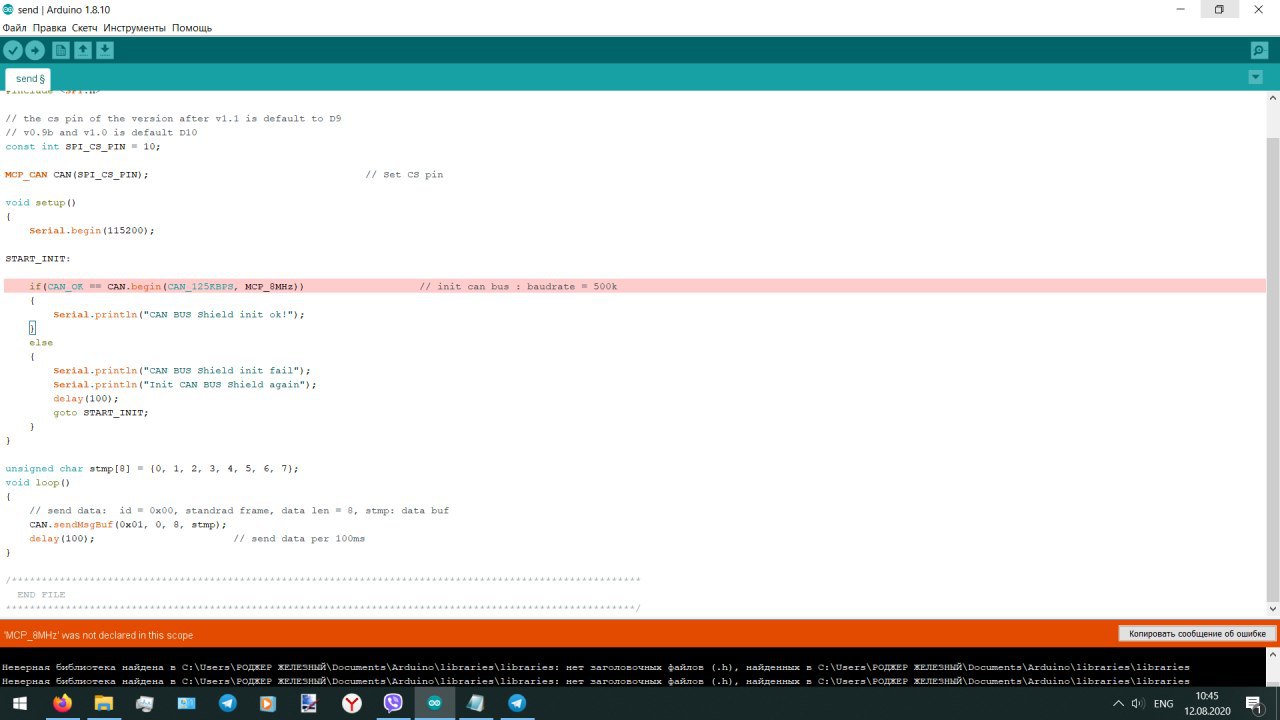

Для начала попробуй и Z большой написать

А так, смотри в сторону библиотеки

/* * clock */ #define MCP_20MHz 1 #define MCP_16MHz 2 #define MCP_8MHz 3 #define MCP_20MHZ MCP_20MHz #define MCP_16MHZ MCP_16MHz #define MCP_8MHZ MCP_8MHz

/* * speed 8M */ #define MCP_8MHz_1000kBPS_CFG1 (0x00) #define MCP_8MHz_1000kBPS_CFG2 (0x80) #define MCP_8MHz_1000kBPS_CFG3 (0x00) #define MCP_8MHz_500kBPS_CFG1 (0x00) #define MCP_8MHz_500kBPS_CFG2 (0x90) #define MCP_8MHz_500kBPS_CFG3 (0x02) #define MCP_8MHz_250kBPS_CFG1 (0x00) #define MCP_8MHz_250kBPS_CFG2 (0xb1) #define MCP_8MHz_250kBPS_CFG3 (0x05) #define MCP_8MHz_200kBPS_CFG1 (0x00) #define MCP_8MHz_200kBPS_CFG2 (0xb4) #define MCP_8MHz_200kBPS_CFG3 (0x06) #define MCP_8MHz_125kBPS_CFG1 (0x01) #define MCP_8MHz_125kBPS_CFG2 (0xb1) #define MCP_8MHz_125kBPS_CFG3 (0x05) #define MCP_8MHz_100kBPS_CFG1 (0x01) #define MCP_8MHz_100kBPS_CFG2 (0xb4) #define MCP_8MHz_100kBPS_CFG3 (0x06) #define MCP_8MHz_80kBPS_CFG1 (0x01) #define MCP_8MHz_80kBPS_CFG2 (0xbf) #define MCP_8MHz_80kBPS_CFG3 (0x07) #define MCP_8MHz_50kBPS_CFG1 (0x03) #define MCP_8MHz_50kBPS_CFG2 (0xb4) #define MCP_8MHz_50kBPS_CFG3 (0x06) #define MCP_8MHz_40kBPS_CFG1 (0x03) #define MCP_8MHz_40kBPS_CFG2 (0xbf) #define MCP_8MHz_40kBPS_CFG3 (0x07) #define MCP_8MHz_33k3BPS_CFG1 (0x47) #define MCP_8MHz_33k3BPS_CFG2 (0xE2) #define MCP_8MHz_33k3BPS_CFG3 (0x85) #define MCP_8MHz_31k25BPS_CFG1 (0x07) #define MCP_8MHz_31k25BPS_CFG2 (0xa4) #define MCP_8MHz_31k25BPS_CFG3 (0x04) #define MCP_8MHz_20kBPS_CFG1 (0x07) #define MCP_8MHz_20kBPS_CFG2 (0xbf) #define MCP_8MHz_20kBPS_CFG3 (0x07) #define MCP_8MHz_10kBPS_CFG1 (0x0f) #define MCP_8MHz_10kBPS_CFG2 (0xbf) #define MCP_8MHz_10kBPS_CFG3 (0x07) #define MCP_8MHz_5kBPS_CFG1 (0x1f) #define MCP_8MHz_5kBPS_CFG2 (0xbf) #define MCP_8MHz_5kBPS_CFG3 (0x07)

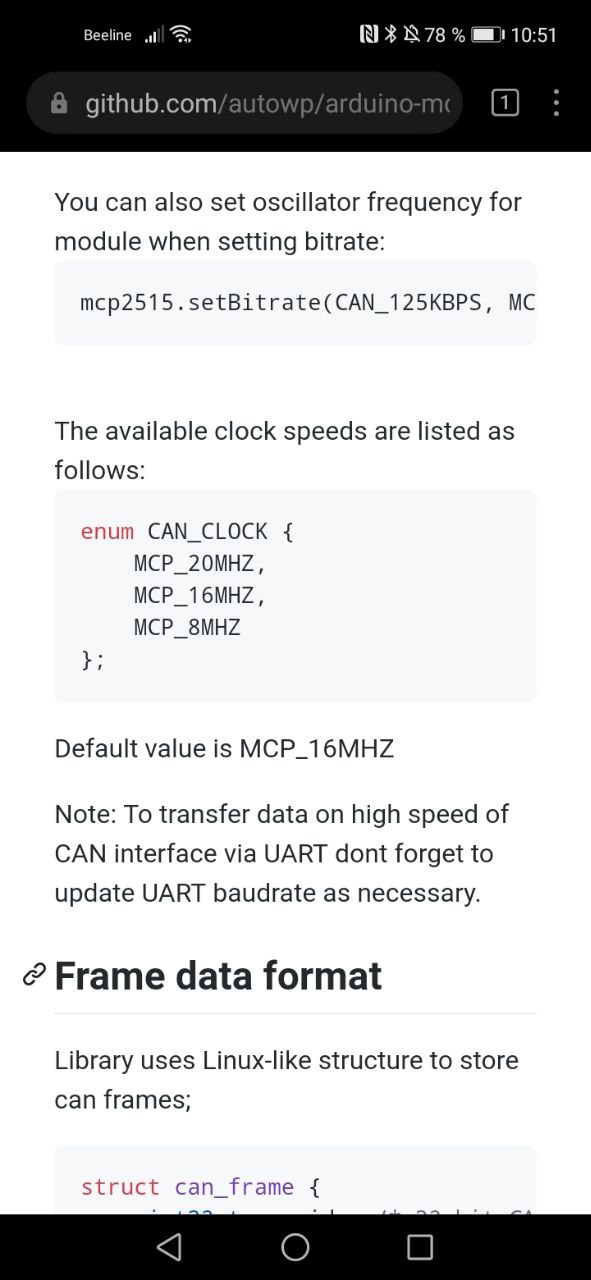

https://github.com/autowp/arduino-mcp2515

В гитхабе

MHZ

Есть еще такой кусок кода

/* * Begin mt */ #define TIMEOUTVALUE 50 #define MCP_SIDH 0 #define MCP_SIDL 1 #define MCP_EID8 2 #define MCP_EID0 3 #define MCP_TXB_EXIDE_M 0x08 /* In TXBnSIDL */ #define MCP_DLC_MASK 0x0F /* 4 LSBits */ #define MCP_RTR_MASK 0x40 /* (1<<6) Bit 6 */ #define MCP_RXB_RX_ANY 0x60 #define MCP_RXB_RX_EXT 0x40 #define MCP_RXB_RX_STD 0x20 #define MCP_RXB_RX_STDEXT 0x00 #define MCP_RXB_RX_MASK 0x60 #define MCP_RXB_BUKT_MASK (1<<2)

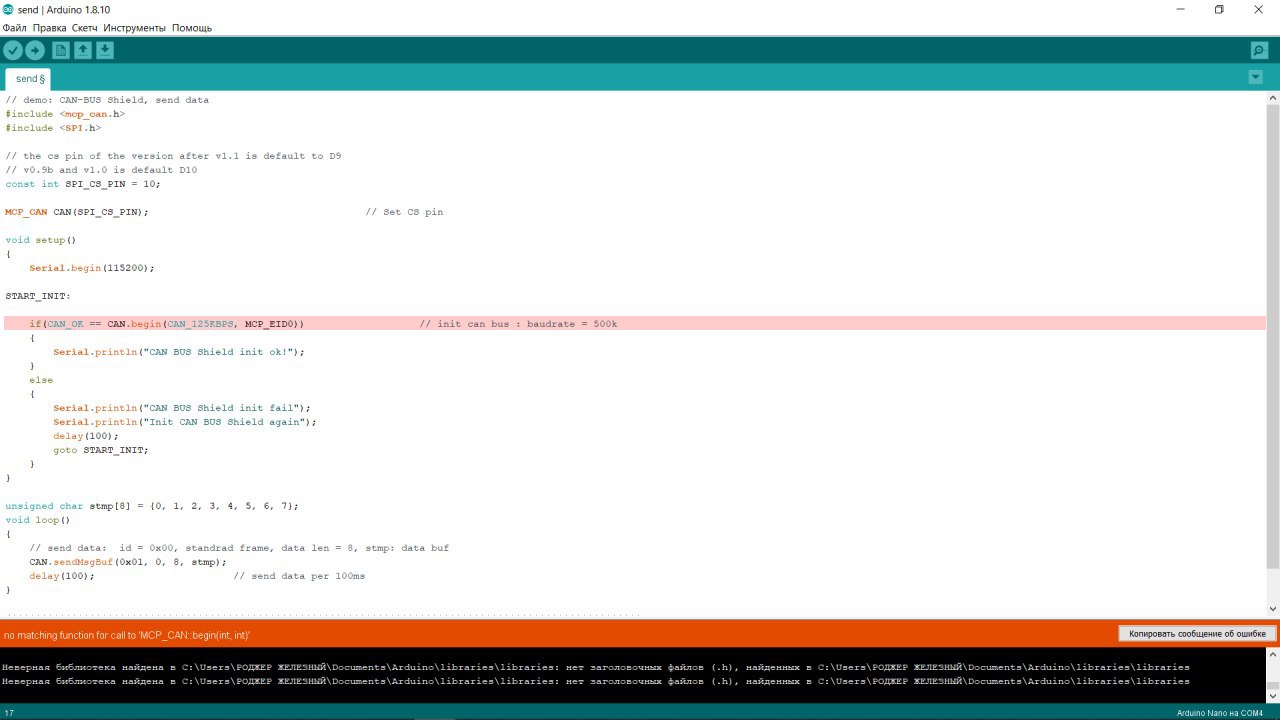

Вот пишет ошибку, что два числа должны быть интами

INT8U begin(INT8U speedset, const INT8U clockset = MCP_16MHz); /* init can */

Написано что 16 это константа

А тебя ошибка

может поменять в библиотеке константу на *

С библиотеками

Внизу

Не смущает?

Изменение в библиотеке не помогло

С библиотеками

Что сделать?

Давая скажи что не так, заработает, я тебе балланс телефона на 100 рублей пополню

Ошибку прочитай

Я думал

Думаю*

У тебя проблема из-за русского шрифта в пути к либрам

Либру кстати как качал?

просто зипом, и потом распоковал в папку с ардуино

И все

Вот сейчас я удалил три папки с библиотеками

Сейчас удалил все, что так скачал. Добавил через экспорт ту по ссылке выше

Изменил строку mcp2515.setBitrate(CAN_125KBPS,MCP_8MHZ); и не работает

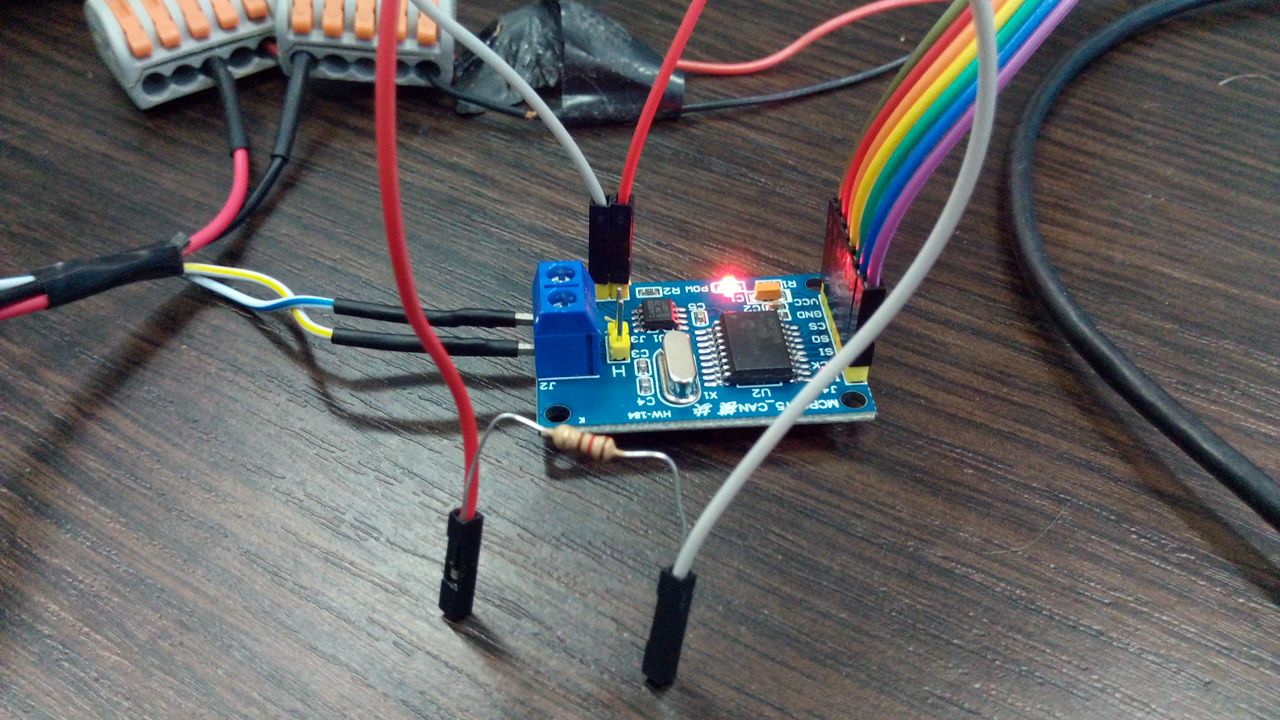

все провода прозвонил

где-то ошибка

Изменил строку mcp2515.setBitrate(CAN_125KBPS,MCP_8MHZ); и не работает

Ну у меня 100% работало ), я и ino Вам скинул

А кто еще на линии весит?

А на линии висит приемник в режиме прослушки

Там готовый прибор у которого не может быть проблем, слишком дорогой сканер)))

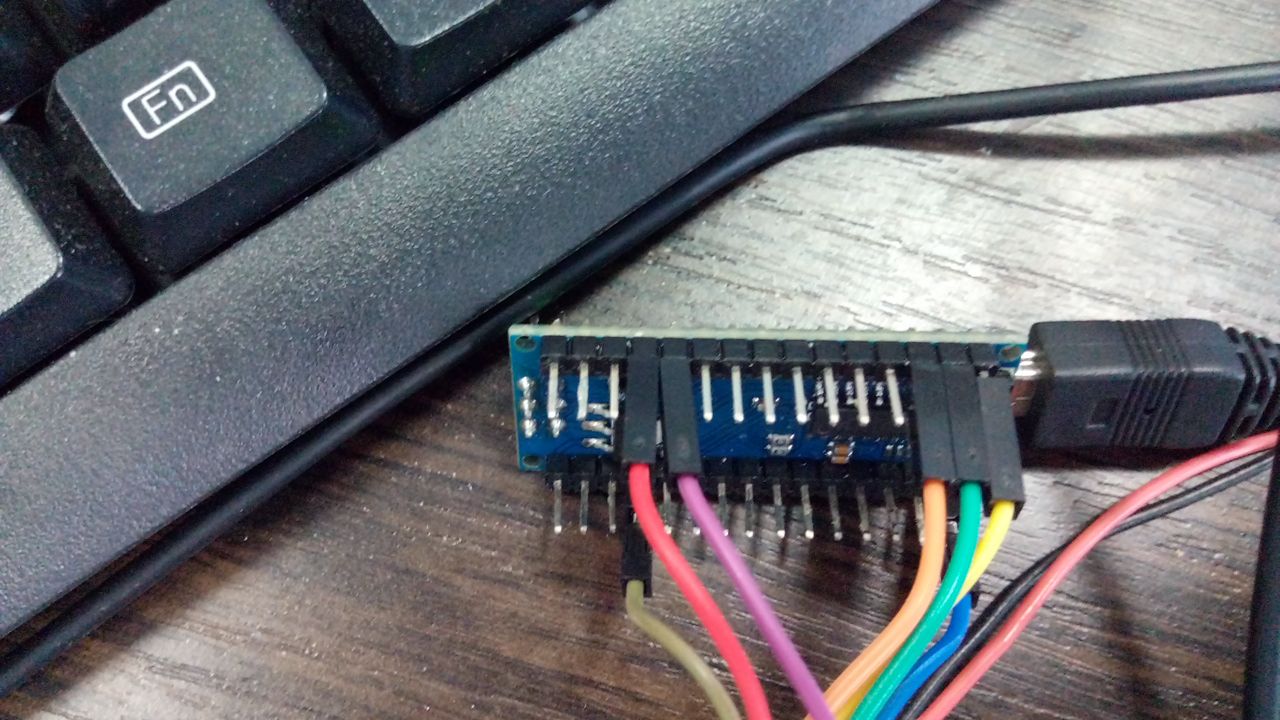

MCP2515 mcp2515(10); у меня идея, может вот этот контакт для уно, а у меня нано

может вот его поменять?

Может 10 на 2 сменить?

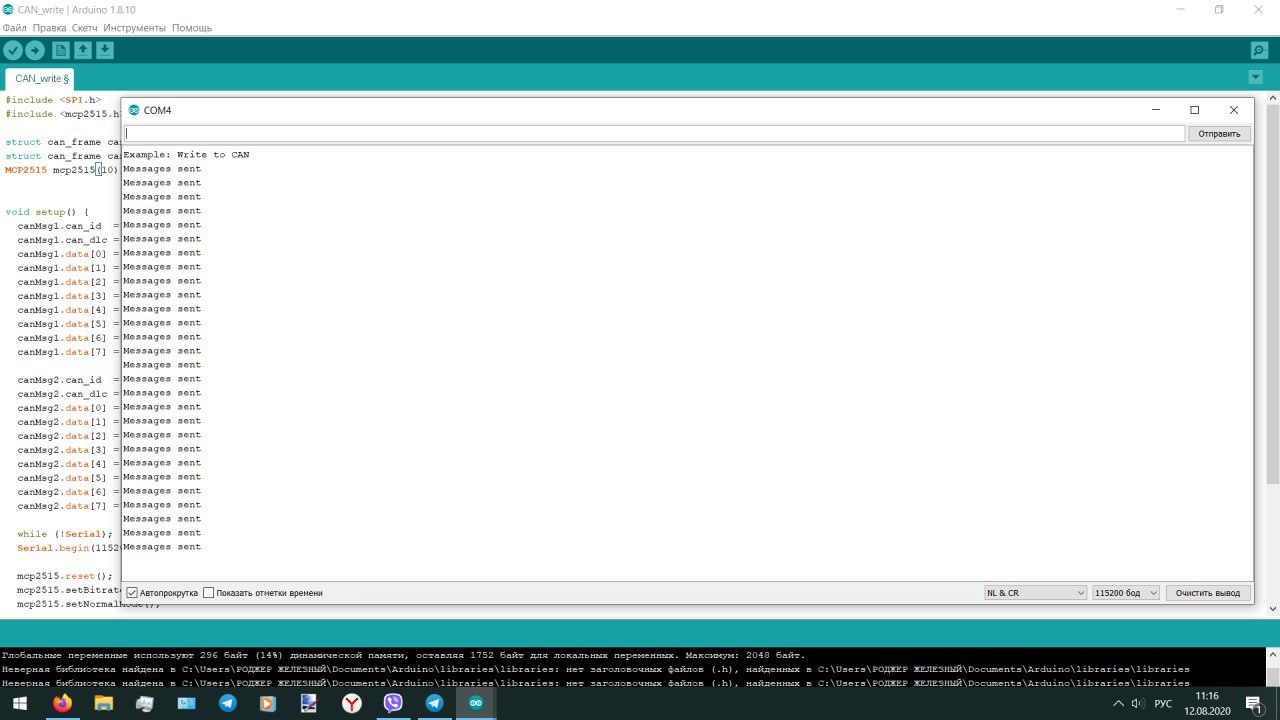

загружается то без ошибок и ответ то валиться

или может не хватает строки типо pinMode(2,INPUT):

Вроде там для работы по SPI нужно контакт того прибора который используешь притягивать к земле, вроде такой командой можно это сделать

Хотя, вроде должно быть так pinMode(2,OUTPUT); digitalWrite(2,LOW);

#include <SPI.h> #include <mcp2515.h> struct can_frame canMsg1; struct can_frame canMsg2; MCP2515 mcp2515(10); void setup() { canMsg1.can_id = 0x0F6; canMsg1.can_dlc = 8; canMsg1.data[0] = 0x8E; canMsg1.data[1] = 0x87; canMsg1.data[2] = 0x32; canMsg1.data[3] = 0xFA; canMsg1.data[4] = 0x26; canMsg1.data[5] = 0x8E; canMsg1.data[6] = 0xBE; canMsg1.data[7] = 0x86; canMsg2.can_id = 0x036; canMsg2.can_dlc = 8; canMsg2.data[0] = 0x0E; canMsg2.data[1] = 0x00; canMsg2.data[2] = 0x00; canMsg2.data[3] = 0x08; canMsg2.data[4] = 0x01; canMsg2.data[5] = 0x00; canMsg2.data[6] = 0x00; canMsg2.data[7] = 0xA0; while (!Serial); Serial.begin(115200); mcp2515.reset(); mcp2515.setBitrate(CAN_125KBPS,MCP_8MHZ); mcp2515.setNormalMode(); Serial.println("Example: Write to CAN"); } void loop() { mcp2515.sendMessage(&canMsg1); mcp2515.sendMessage(&canMsg2); Serial.println("Messages sent"); delay(100); }

Код простой, но мне кажется не работает, что именно на уровне железа.

#include <SPI.h> #include <mcp2515.h> struct can_frame canMsg1; struct can_frame canMsg2; MCP2515 mcp2515(10); void setup() { canMsg1.can_id = 0x0F6; canMsg1.can_dlc = 8; canMsg1.data[0] = 0x8E; canMsg1.data[1] = 0x87; canMsg1.data[2] = 0x32; canMsg1.data[3] = 0xFA; canMsg1.data[4] = 0x26; canMsg1.data[5] = 0x8E; canMsg1.data[6] = 0xBE; canMsg1.data[7] = 0x86; canMsg2.can_id = 0x036; canMsg2.can_dlc = 8; canMsg2.data[0] = 0x0E; canMsg2.data[1] = 0x00; canMsg2.data[2] = 0x00; canMsg2.data[3] = 0x08; canMsg2.data[4] = 0x01; canMsg2.data[5] = 0x00; canMsg2.data[6] = 0x00; canMsg2.data[7] = 0xA0; while (!Serial); Serial.begin(115200); mcp2515.reset(); mcp2515.setBitrate(CAN_125KBPS,MCP_8MHZ); mcp2515.setNormalMode(); Serial.println("Example: Write to CAN"); } void loop() { mcp2515.sendMessage(&canMsg1); mcp2515.sendMessage(&canMsg2); Serial.println("Messages sent"); delay(100); }

Блин для портянок есть же pastebin. 4 экрана листал 1 листинг и 3 второй. Имейте совесть )

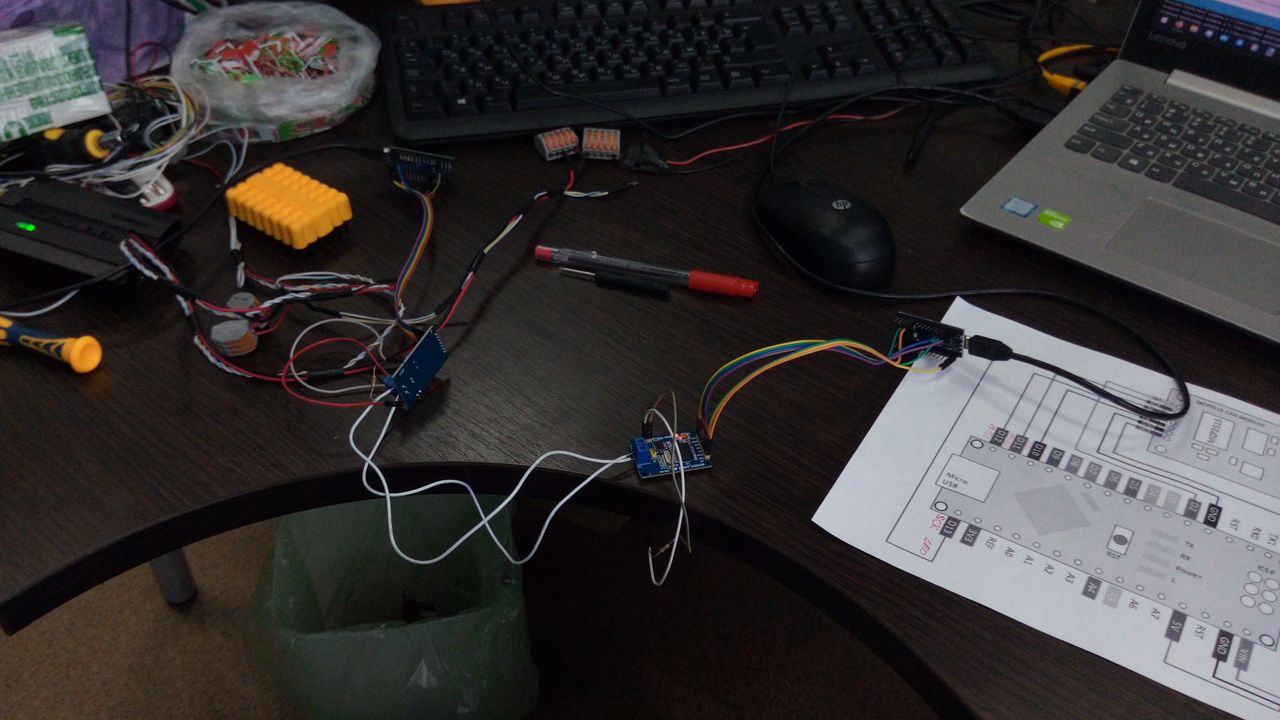

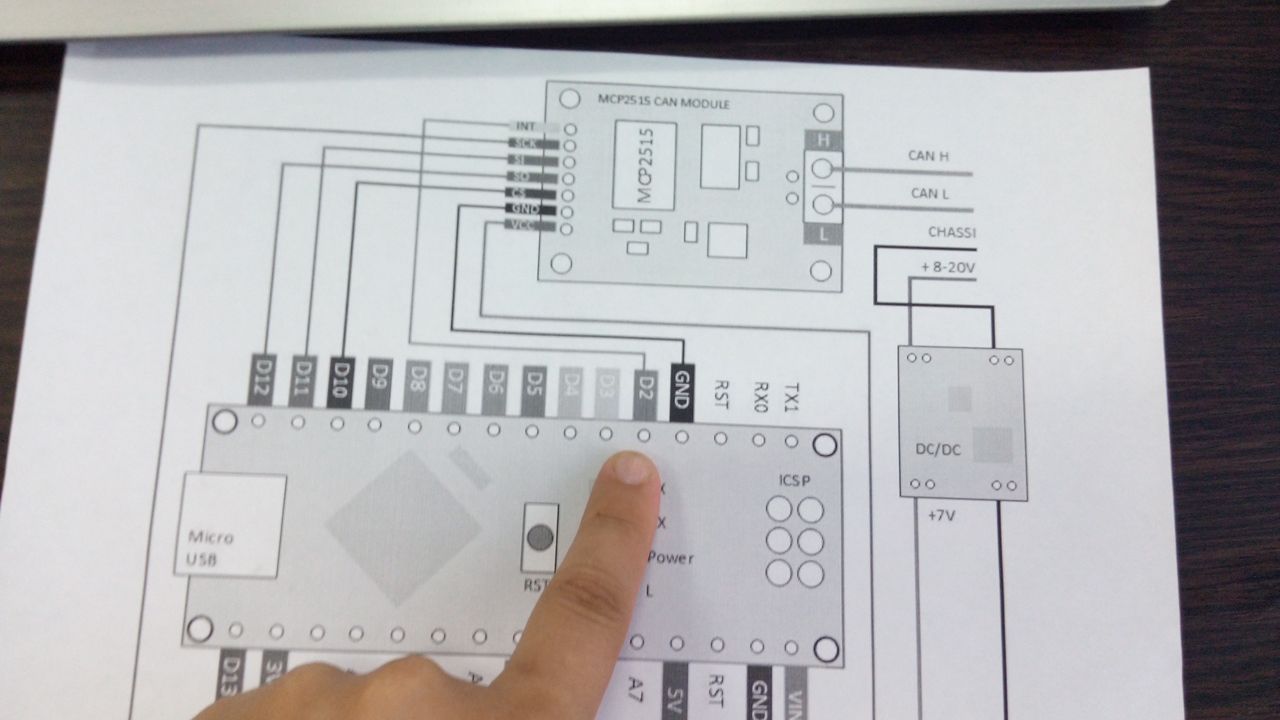

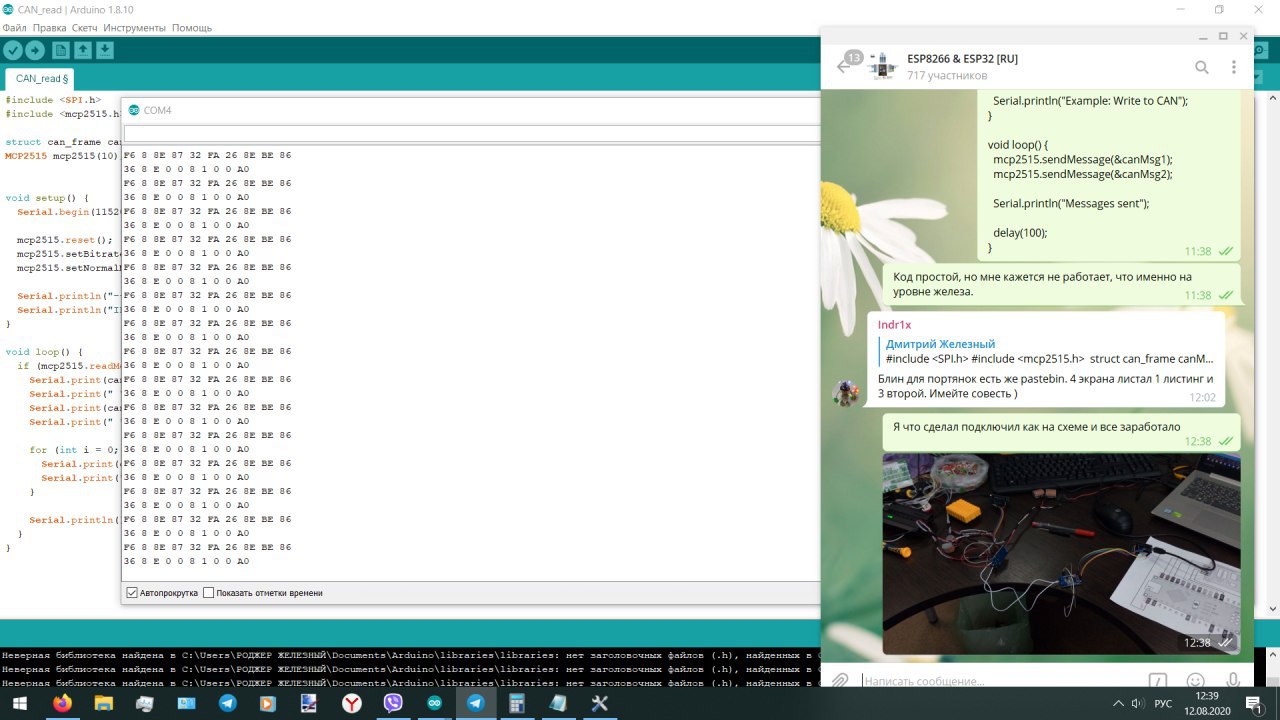

Я что сделал подключил как на схеме и все заработало

значит сигнал уходит

Значит проблема у приемника

сейчасзаменю его

НЕ ПОВЕРИТЕ НО ВСЕ ЗАРАБОТАЛО! По ибка была в том, что у терминала не стояла галочка главный и он не отвечал на пакеты не начиная передачу ну или как то я получил ответ от тех поддержки.

а CAN сигнал откуда берете?

скажите на сколько шустро будет исполнятся AES128 на вашей железке?

а CAN сигнал откуда берете?

Кан беру с ардуино, а снимаю готовым контролером

а CAN сигнал откуда берете?

А так сделал между собой 2 ардуинки, сейчас хочу собрать максимально число плат, у меня их 4 и погонять их в работе сразу 4

скажите на сколько шустро будет исполнятся AES128 на вашей железке?

https://limitedresults.com/2019/08/pwn-the-esp32-crypto-core/

скажите на сколько шустро будет исполнятся AES128 на вашей железке?

Doing simple math, the HW AES-128 encryption process is 68.75ns (@160MHz).

и почем такая железка на платке?

3 бакса

как было подмечено - с дырявым-таки шифрованием

и слегка похуистичным отношением вендора к сему факту )

и слегка похуистичным отношением вендора к сему факту )

https://medium.com/the-esp-journal/understanding-esp32s-security-features-14483e465724

а это про другое, side-channel attack

когда сдувают конденсаторы блокирующие и по питанию намеренно просадки делают

чтобы логика шифрования засбоила

точнее, даже не само шифрование, а программная обвязка вокруг него

проц засбоил, который данные в него пуляет

ну ещё глитчи (внезапные резкие всплески, меньше, чем нормальный период) по тактовой частоте

НЕ ПОВЕРИТЕ НО ВСЕ ЗАРАБОТАЛО! По ибка была в том, что у терминала не стояла галочка главный и он не отвечал на пакеты не начиная передачу ну или как то я получил ответ от тех поддержки.

Терминал на компьютере имеете ввиду?

Терминал на компьютере имеете ввиду?

там какая то аппаратная гравицапа

когда сдувают конденсаторы блокирующие и по питанию намеренно просадки делают

Так как раз про фьюзы, в новых чипах закрытый ключ уже не хранится: ESP32v3 Recently we launched an updated version of the ESP32, ESP32v3, that includes additional enhancements to the secure boot workflow that is described above. Specifically, the changes include: The ESP32v3 uses PKI-based (RSA) verification instead of the AES-based verification that is documented above. In the RSA based verification, only the public key is stored on the ESP32, for signature verification, and the private key can be stored safely offline. This makes it harder to create a maliciously signed bootloader as long as the RSA private key is safe. The eFUSE contains a hash of the RSA public key, while the RSA public key itself is stored in the flash.
