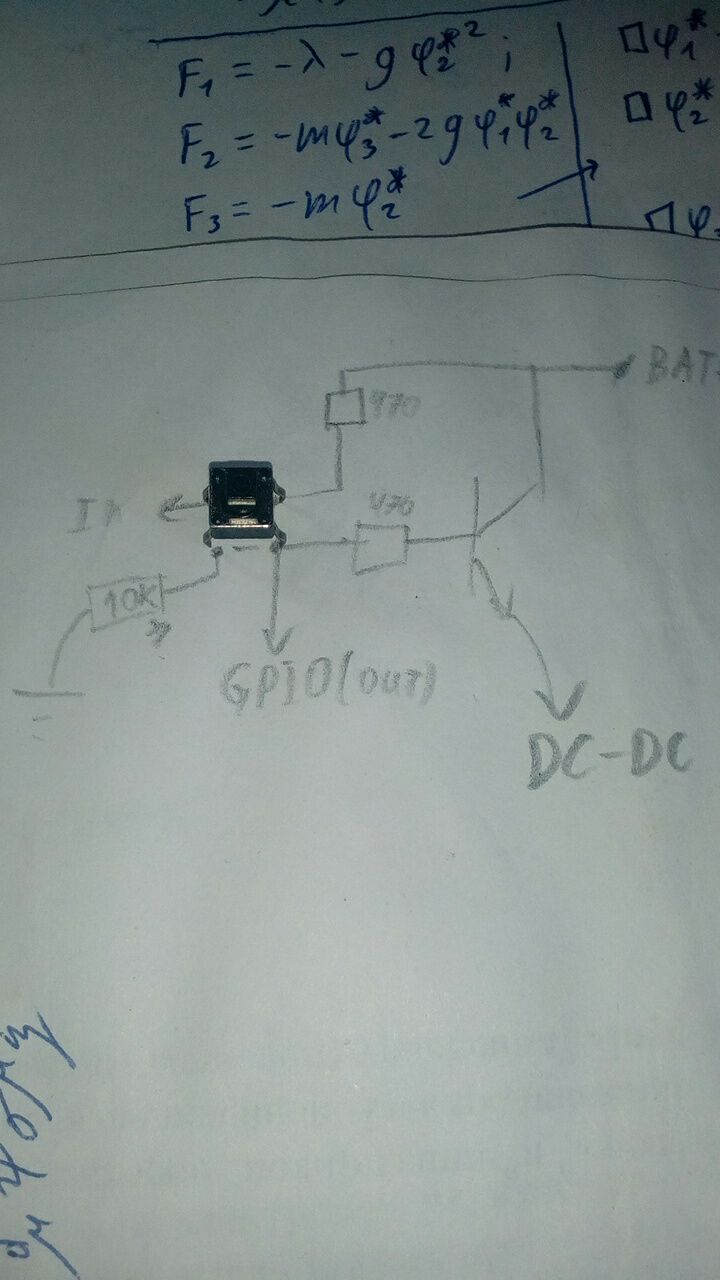

Сразу после включения GPIO(out) перевести в логическую 1

Кнопку отлавливать по состоянию ноги IN: логическая 1 — отпущена, логический 0 — зажата

Ой. Только наверху лучше не к +BAT, а к +3.3V. А то ногу GPIO(in) сжечь можно отпущенной кнопкой

Я не радиоинженер, так что может быть фигню нарисовал, буду рад, ели поправите

По идее просто скорость будет меньше. Для уменьшения падения напряжения можно взять провода потолще, но мои скудные познания электроники подсказывают мне, что на длинных проводах возникнет еще и паразитная емкость, которая будет портить сигнал. ИМХО если нужны большие расстояния, то лучше взять какой-нибудь радиомодуль

Да, паразитная ёмкость. Впрочем, на длину USB тоже есть ограничения, но люди болт клали и вроде работает. Просто проверить надо в реальности, может быть скорость шины убавить для стабильности

Да, паразитная ёмкость. Впрочем, на длину USB тоже есть ограничения, но люди болт клали и вроде работает. Просто проверить надо в реальности, может быть скорость шины убавить для стабильности

"Припаяй да проверь" было самым первым предложением : )

Типа такого

Естественно, схема тривиально переделывается под PNP транзистор

Эммм. Вы уверены, что правильно понимаете как витой парой побеждаются помехи?

Ну как то я поторопился да. На простой припайке у нас никаких дифференциальных сигналов нет и рядом. Автоматически с языка слетело

Ребят, кто нить видел /делал включение esp32 с тактовой кнопки? Типа зажал кнопку, пошло питание на esp32 , она дрыгнула ногой и подтянула себе другую линию питания. Ну или как то по другому... Если кто то видел что то подобное буду рад ссылкам!

https://habr.com/ru/post/435198/#text=PT1502 — а ещё вот здесь есть упоминание про отдельную схему для управления питанием

Всем привет. Как водится, столкнулся с проблеймой загрузки модуля ESP12F. Модуль рабочий, стоял на другой плате, феном снял, поставил на новую (с другой разводкой) Не подключется к вайфай. В прошивке при неподключении к wifi включается точка доступа, ее тоже нет. Модуль блынькает 1 раз. В терминал валится ets Jan 8 2013,rst cause:1, boot mode:(3,6) Вроде все нормально, бут с флеша. Прошивка не менялась особо, только пару пинов местами поменял. IO16 к земле, IO2 к питанию. Ресет и EN подтянуты.

Если что, это не первый мой модуль и не первое устройство. Уже ни раз дебажил подобные ошибки. Но вот конкретно текущая ситуация мне не понятна.

Всем привет. Как водится, столкнулся с проблеймой загрузки модуля ESP12F. Модуль рабочий, стоял на другой плате, феном снял, поставил на новую (с другой разводкой) Не подключется к вайфай. В прошивке при неподключении к wifi включается точка доступа, ее тоже нет. Модуль блынькает 1 раз. В терминал валится ets Jan 8 2013,rst cause:1, boot mode:(3,6) Вроде все нормально, бут с флеша. Прошивка не менялась особо, только пару пинов местами поменял. IO16 к земле, IO2 к питанию. Ресет и EN подтянуты.

Питание проверять

Кинуть кондер побольше прям на ноги модуля и посмотреть что будет

Питание проверять

Вот как раз схема питания сильно изменилась. Но я смотрю осцилографом, вроде все норм. Стоит здоровенный кондер 1000uF (для теста). Правда ESR. Питание идет от dc-dc stepdown, достаточно шумного. Но после кондера + поставил еще керамику на 1uF перестало шуметь. Выставил 3.3в. По току вроде проблем нет (питаю от лабораторника), спокойно кушает при запуске около 100мА со всей лабудой на плате. Напряжение не просаживает

Всем привет. Как водится, столкнулся с проблеймой загрузки модуля ESP12F. Модуль рабочий, стоял на другой плате, феном снял, поставил на новую (с другой разводкой) Не подключется к вайфай. В прошивке при неподключении к wifi включается точка доступа, ее тоже нет. Модуль блынькает 1 раз. В терминал валится ets Jan 8 2013,rst cause:1, boot mode:(3,6) Вроде все нормально, бут с флеша. Прошивка не менялась особо, только пару пинов местами поменял. IO16 к земле, IO2 к питанию. Ресет и EN подтянуты.

Одна строчка и все? Должно быть что то типа такого: ets Jan 8 2013,rst cause:2, boot mode:(3,6) load 0x40100000, len 7108, room 16 tail 4 chksum 0x43 load 0x3ffe8408, len 24, room 4 tail 4 chksum 0xeb load 0x3ffe8420, len 3500, room 4 tail 8 chksum 0x88 csum 0x88 I (63) boot: ESP-IDF v3.2-449-g467748b2-dirty 2nd stage bootloader

Да. Действительно питание просело. Померил в другой точке, преобразователь неправильно стартует. Спасибо всем! Пойду разбираться чего это он

Одна строчка и все? Должно быть что то типа такого: ets Jan 8 2013,rst cause:2, boot mode:(3,6) load 0x40100000, len 7108, room 16 tail 4 chksum 0x43 load 0x3ffe8408, len 24, room 4 tail 4 chksum 0xeb load 0x3ffe8420, len 3500, room 4 tail 8 chksum 0x88 csum 0x88 I (63) boot: ESP-IDF v3.2-449-g467748b2-dirty 2nd stage bootloader

При сбое питания это нормально. Он не успевает все строки выврдить

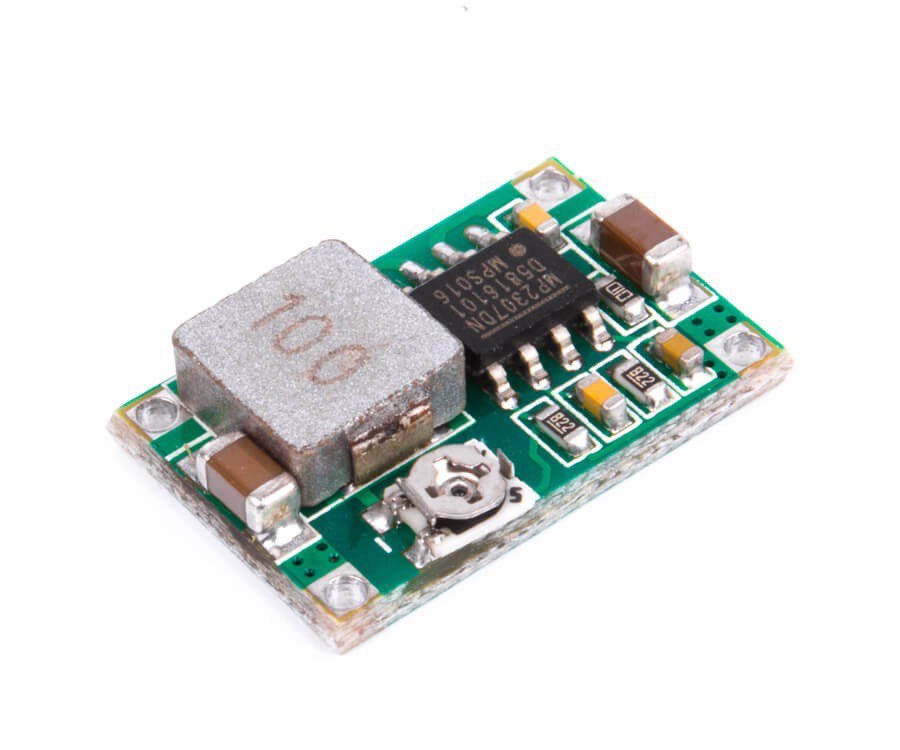

А кто-то с такой штукой работал?

У меня такие много где стоят. Тока переменник на постоянный поменял

Внезапно. Оказывается он начинает работать только с 4.7в. Вообще круто. А я собирался от lipo 3.7 питаться. Поднял на БП напряжение до 4.8 и все заработало.

4.75 у них минимум

А вообще вайфай от батарейки так себе идея

Для батарейки есть ble или zeegbee lora

У меня nrf24l01. Но каждому свое)

Кстати питание 3.3 мне тоже актуально с лития. Что посоветуете?

У меня часы на мсп430 жили 5-7 дней на 1 заряде lir2032

Это очень мало

А вообще вайфай от батарейки так себе идея

Там 2 аккума емкастью по 2600мАh 🙂

И работа не постоянная, а со спящими режимами. LDO LOW iq надо искать. Под рукой нет, в ближайших магазах тоже. Ждать теперь месяц 🙁

А какой конкретно регулятор?

Потому что к примеру тот же ams1117 сам по себе жрет не мало

Потому что к примеру тот же ams1117 сам по себе жрет не мало

Этот жрет как не в себя 🙂 Надо что-то из TPS искать или от ST. Никаких не могу найти

Надо еще что бы минимум 500ма давал. Иначе есп будет хандрить

snvu484.pdf

Что то типа этого

О. Интересно. Щас посмотрю

Тоже нет в налчии. Жаль. Буду значит лепить переключатель и выключать устройство вручную (какой позор :))

Этот жрет как не в себя 🙂 Надо что-то из TPS искать или от ST. Никаких не могу найти

https://aliexpress.ru/af/spx3819m5%25252d3.3v.html?d=y&origin=n&SearchText=spx3819m5-3.3v&catId=0&initiative_id=SB_20200607215018

https://aliexpress.ru/af/spx3819m5%25252d3.3v.html?d=y&origin=n&SearchText=spx3819m5-3.3v&catId=0&initiative_id=SB_20200607215018

Page not found

Page not found

Жаль, но можно поискать spx3819m5 3.3v

Жаль, но можно поискать spx3819m5 3.3v

Спасибо, погуглил. Неплохая штука, но жрет 90uA. Этот почти 1мА. Многовато мне кажется :) серии TPS7B/A кушают от 15 до 30. Хотя может я слишком много хочу :)

90 мкА это не "почти 1 мА"

"не почти" на порядок

"не почти" на порядок

Да. Точно. Чёт я с утра затупил :)

Жаль, но можно поискать spx3819m5 3.3v

А вы их сами использовали? Они как вообще?

А вы их сами использовали? Они как вообще?

Использовал, Насчет "вообще" не понял, что-то конкретное интересует?

Использовал, Насчет "вообще" не понял, что-то конкретное интересует?

Стабильные? Заявленный ток выдают? У меня бывало что ams1117 сжигали контроллер на выходе.

Стабильные? Заявленный ток выдают? У меня бывало что ams1117 сжигали контроллер на выходе.

Не возбуждаються (всегда включаю по datasheet). Да выдают, 400 мА в пике точно. Защита от переполюсовки и короткие замыкания ловят. Термоустойчивасть до 40 градусов проверял, соответствуют графикам. В отрицательные температуры не лез, ничего не могу сказать.

Не возбуждаються (всегда включаю по datasheet). Да выдают, 400 мА в пике точно. Защита от переполюсовки и короткие замыкания ловят. Термоустойчивасть до 40 градусов проверял, соответствуют графикам. В отрицательные температуры не лез, ничего не могу сказать.

Спасибо за развернутый ответ! Закажу десяток, попробую 🙂

Товарищи, кто-то пробовал bluetooth в ESP32? Он может работать как BLE Central ? или может даже одновременно и Perepheral? Может ли тамашний блутуз быть хостом? Например, что бы подключить контроллер от PS4 к нему?

Товарищи, кто-то пробовал bluetooth в ESP32? Он может работать как BLE Central ? или может даже одновременно и Perepheral? Может ли тамашний блутуз быть хостом? Например, что бы подключить контроллер от PS4 к нему?

Он очень много чего может. Смотри примеры стека к IDF

/me не бот, из easyelectronics пришолый. пока буду только читатель, а не писатель.

В группе 666 участников .. :)

В группе 666 участников .. :)

надо пентаграмму из еспешек )

Ave esp!)

В группе 666 участников .. :)

Черт побери, что же нам теперь делать?!

Нужно кому-то уйти

Нужно кому-то уйти

Вперед))

Или кого то позвать

Ну вот, все испортили

pentium II mendocino 667 mhz

Жаль, но можно поискать spx3819m5 3.3v

TLV75533PDBVR ток покоя 25мка. есть и меньше но на али не нашел таких.

Привет! А что это? 1 331,13 руб. 10％ Off | CP2102 + ESP8266 WiFi Killer Wifi jammer module Wireless Network Development Board + case https://a.aliexpress.com/_eMIfuy

дорого слишком

Привет! А что это? 1 331,13 руб. 10％ Off | CP2102 + ESP8266 WiFi Killer Wifi jammer module Wireless Network Development Board + case https://a.aliexpress.com/_eMIfuy

Джаммер wifi написано же.

Джаммер wifi написано же.

Погуглил)

дорого слишком

Да, и только под 2ггц

это комплект из uart + mcu + корпус - а особенности в чём этого, чем он отличается от любого другого 8266 - тогда они все убийцы вайфая под прикрытием. Прочитал нет это не убивец wifi - его самого просто вынесут. Но почему просто не купить за 200, 5 шт = 1000 и корпус для всех. Питание хз где взять только. Вот это больше соответствует с батареей который и экраном , но еще дороже капец. https://aliexpress.ru/item/4000070551872.html а вот это видели, совсем не понятно за что но захотелось, ой оффттоп там малина https://aliexpress.ru/item/32848396592.html?spm=a2g0o.detail.100009.1.18ed3c9dDFiDne&gps-id=pcDetailLeftTopSell&scm=1007.13482.95643.0&scm_id=1007.13482.95643.0&scm-url=1007.13482.95643.0&pvid=63bc77a3-6881-4ffd-ab28-eb19e4bf4547&_t=gps-id:pcDetailLeftTopSell,scm-url:1007.13482.95643.0,pvid:63bc77a3-6881-4ffd-ab28-eb19e4bf4547,tpp_buckets:668%230%23131923%231_668%23808%234093%23760_668%23888%233325%2318_668%232846%238108%23152_668%232717%237558%23112&_ga=2.27487100.112702471.1591462880-1411533436.1577278623

Привет! А что это? 1 331,13 руб. 10％ Off | CP2102 + ESP8266 WiFi Killer Wifi jammer module Wireless Network Development Board + case https://a.aliexpress.com/_eMIfuy

Так флудить начинает ,и все

Привет есть кто живой?

зачем

Это всего лишь вопрос

Жизни и смерти

Карантин

Есть у кого грбл нв есп 32?

нас опять 666 имя нам легион

грбл нв ?

что за новояз

Grbl на esp 32

Прямая загрузка прошивки выдает ошибку свободного места
