romanetz
Они там друг другу не мешают? Или только железо отличается
romanetz
Надо бы SDO глянуть от карты
SetPf
у вас пулапы какие стоят на тех проводах?
SetPf
у меня на девките 10к и на плате 10к
SetPf
не на других память, на этих жтаг
romanetz
у вас пулапы какие стоят на тех проводах?
10к, но, во-первых, у меня stm32, а во-вторых, sdio четырёхбитный
Но и то, и то - работа с картой, да ))
Если на девките работает, то можно повторить его схему и все примеры должны заработать
romanetz
Esp32 модуля тоже есть
romanetz
Кстати говоря...
SetPf
дак не у меня девкит подключен на проводах к другой плате с СД слотом
SetPf
я хочу опробовать ремап портов, т.к. на жтаге не удобно держать эту штуку
romanetz
А другая плата - пустая, без ничего?
romanetz
я просто припаялся к контактам переходника на SD "большой"
SetPf
результата не дало
SetPf
я просто припаялся к контактам переходника на SD "большой"
блин вообще идея конечно =)
romanetz
я просто припаялся к контактам переходника на SD "большой"
Они сейчас редко куда нужны, а с каждой картой идут
SetPf
да, припаялся - заработало
SetPf
таки какие то мутки с фронтами и пулапами
SetPf
спс за идею
SetPf

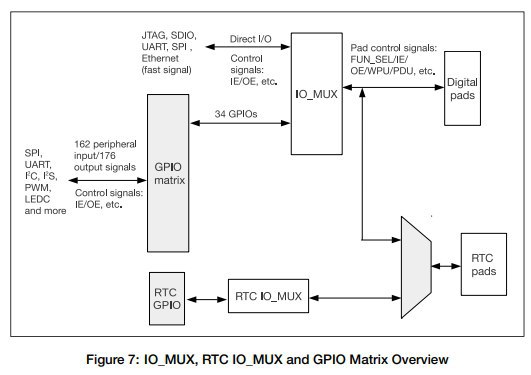

Поправьте меня, по поводу мультиплексирования GPIO, если я не правильно понял:
Есть 2 мультиплексора:
1) IO MUX - наиболее похожий на обычные МК, выбирает активирован ли GPIO как часть одного из двух периферийных устройств или подключен к матрице GPIO
2) GPIO Matrix - огромный такой мультиплексор, позволяющий любой подключенной к ней периферии назначать любой подключенной к ней GPIO
Есть 3 типа периферии:
1) Подключенная только к IO MUX (Ethernet \ JTAG \ SDMMC)
2) Подключенная к IO MUX и GPIO Matrix (SPI\ UART)
3) Подключенная только к GPIO Matrix (Все остальное)
Мультиплексирование происходит по схеме:
1) Выбираем от чего работает GPIO в IO MUX - (Периферия 1, периферия 2, GPIO Matrix)
1.1) Если выбрана периферия - на этом все и заканчивается, GPIO подключен к ней.
2) Выбираем какая периферия подключенная через GPIO Matrix на этот GPIO
Алексей

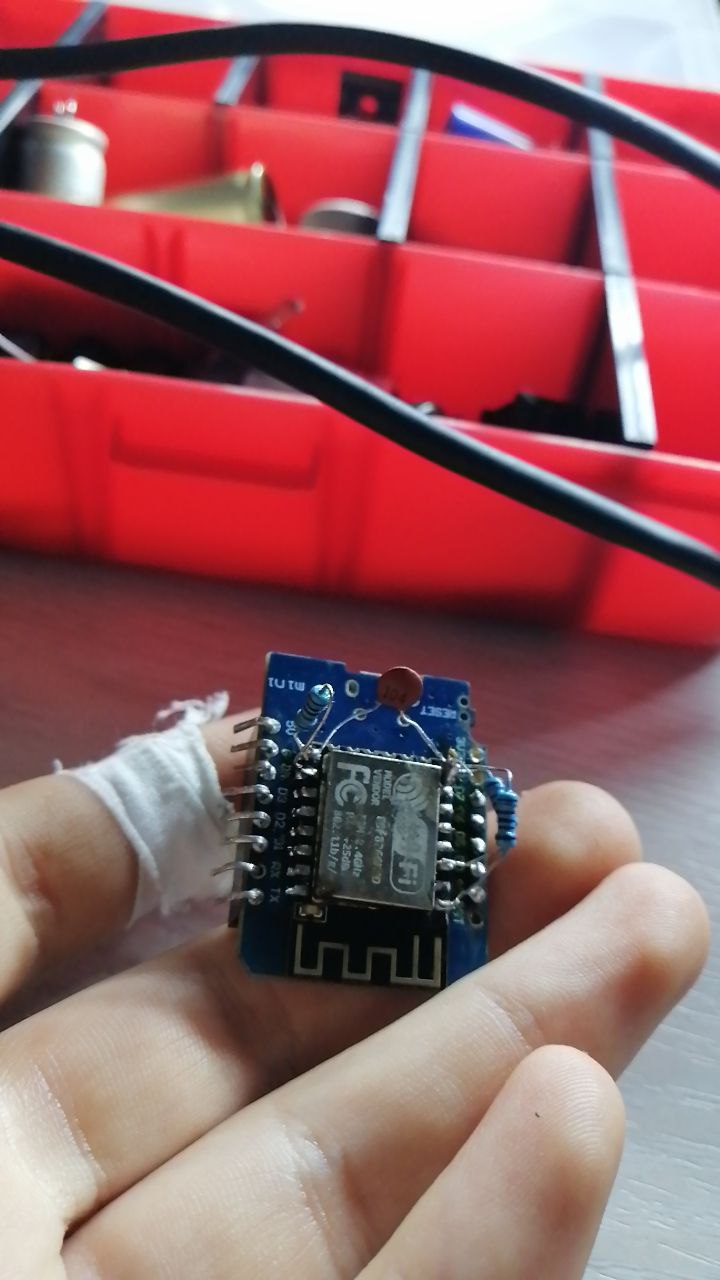

Здравствуйте, у меня на wemos d1 mini, что-то из обвязки сломалось, подкчил напрямую к esp8266, работает, шьётся, питание через 5v не робит, может преобразователь накрылся?
Алексей
Василий
Алексей
)) модуль пальцы погрыз...поакуратней с этим монстром )))
Не пальцы, душу. Проект накрылся во время сборки, так вот решал проблему. Нашаманился я с подключением esp напрямую, вроде работает 👍
adame
Sending data from Nodemcu (esp8266) to Google drive without iftt
Nodemcu >>>>> Google script >>>>>Excel sheet
Simplified code nodemcu
Simplified code Google script
https://youtu.be/OfRLKUov_vY
Andy
Поправьте меня, по поводу мультиплексирования GPIO, если я не правильно понял:
Есть 2 мультиплексора:
1) IO MUX - наиболее похожий на обычные МК, выбирает активирован ли GPIO как часть одного из двух периферийных устройств или подключен к матрице GPIO
2) GPIO Matrix - огромный такой мультиплексор, позволяющий любой подключенной к ней периферии назначать любой подключенной к ней GPIO
Есть 3 типа периферии:
1) Подключенная только к IO MUX (Ethernet \ JTAG \ SDMMC)
2) Подключенная к IO MUX и GPIO Matrix (SPI\ UART)
3) Подключенная только к GPIO Matrix (Все остальное)
Мультиплексирование происходит по схеме:
1) Выбираем от чего работает GPIO в IO MUX - (Периферия 1, периферия 2, GPIO Matrix)
1.1) Если выбрана периферия - на этом все и заканчивается, GPIO подключен к ней.
2) Выбираем какая периферия подключенная через GPIO Matrix на этот GPIO
Ivansuper
ㅤ
Alexandre
Ivansuper
Оба варианта неплохи : )
Ivansuper
Andy
Ivansuper
Ivansuper
Если руки дотянутся, создам
Andy
Slava
03:30:01.099 -> ets Jun 8 2016 00:22:57
03:30:01.099 ->
03:30:01.099 -> rst:0x1 (POWERON_RESET),boot:0x17 (SPI_FAST_FLASH_BOOT)
03:30:01.099 -> flash read err, 1000
03:30:01.099 -> ets_main.c 371
03:30:01.470 -> ets Jun 8 2016 00:22:57
03:30:01.470 ->
03:30:01.470 -> rst:0x10 (RTCWDT_RTC_RESET),boot:0x17 (SPI_FAST_FLASH_BOOT)
03:30:01.470 -> configsip: 0, SPIWP:0xee
03:30:01.504 -> clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
03:30:01.504 -> mode:DIO, clock div:1
03:30:01.504 -> load:0x3fff0018,len:4
03:30:01.504 -> load:0x3fff001c,len:1044
03:30:01.504 -> load:0x40078000,len:10044
03:30:01.504 -> load:0x40080400,len:5900
03:30:01.504 -> entry 0x400806ac
Slava
если esp выдаёт это, она умерла?
romanetz
Перешить через JTAG
romanetz
Флешка похерилась, не?
Костя
Ребят, кто нить видел /делал включение esp32 с тактовой кнопки?
Типа зажал кнопку, пошло питание на esp32 , она дрыгнула ногой и подтянула себе другую линию питания. Ну или как то по другому...
Если кто то видел что то подобное буду рад ссылкам!
Sergey
Ребят, кто нить видел /делал включение esp32 с тактовой кнопки?
Типа зажал кнопку, пошло питание на esp32 , она дрыгнула ногой и подтянула себе другую линию питания. Ну или как то по другому...
Если кто то видел что то подобное буду рад ссылкам!
Так через реле сделать. Кнопку зажал реле само себя запитало ну и есп заодно
Костя
Реле не вариант, извиняюсь не дописал, у кнопки также есть другие функции во время работы, нужно чтобы питание включалось/отключалось именно по зажатию
Костя
Пытаемся собрать схему с другом на n-канальниках, но затвор транзистора остаётся в среднем положении
SetPf
Реле не вариант, извиняюсь не дописал, у кнопки также есть другие функции во время работы, нужно чтобы питание включалось/отключалось именно по зажатию
А в чем проблема держать в сне и опрашивать кнопку как кнопку?
Костя
Изделие на аккуме, очень не хочется лишнего потребления
SetPf
Он на то и сон, что бы работать на акб
SetPf
у вас других вариантов и нет, можно в теории нахреначить гору дискретной логики, но есть подозрение что оно будет жрать не меньше чем процессор в дипслип
Костя
Ну если делать на транзисторах и они будут закрыты где будет утечка?
SetPf
подтяжки
SetPf
ну и в плане это фиг знает не правильное и хреновое решение. Я нигде в современных платах потребительских такого не видел
SetPf
везде заводится проц в сон
Костя
Ну что ж, буду тогда думать в эту сторону, спасибо!
Andy
Изделие на аккуме, очень не хочется лишнего потребления
На ULP делаю такие задачи обычно, в около 10 uA укладываюсь
Yuriy
Изделие на аккуме, очень не хочется лишнего потребления
зависит от предполагаемого профиля использования ( и по , задачи конечно) может и побольше получится, если сон заменить на вкл-выкл.
так то в esp32 для таких дел сонных , есть ULP
Yuriy
Так через реле сделать. Кнопку зажал реле само себя запитало ну и есп заодно
ещё реле потребуется энергия на это, а потом выясняется , что с типом ошибка и оно вообще все время жрёт - зачем такое?
Sergey
Sergey
ну если на аккуме то такой вариант не катит конечно
Yuriy
ну если на аккуме то такой вариант не катит конечно
ну возможно не правильно понял автора проекта, реле тут как раз предполагают из-за типа источника питания , от сети оно - сгорело бы , не стали бы включать даже.
hostmit
Товарищи, а какой лимит на длине проводов BME280 (I2C). Пишут 2 метра... а у меня метров 5. Будет работать или не нет?
Ivansuper
Ivansuper
По идее просто скорость будет меньше. Для уменьшения падения напряжения можно взять провода потолще, но мои скудные познания электроники подсказывают мне, что на длинных проводах возникнет еще и паразитная емкость, которая будет портить сигнал. ИМХО если нужны большие расстояния, то лучше взять какой-нибудь радиомодуль
SetPf
SetPf
Но это не ее задачи знайте
romanetz
По идее просто скорость будет меньше. Для уменьшения падения напряжения можно взять провода потолще, но мои скудные познания электроники подсказывают мне, что на длинных проводах возникнет еще и паразитная емкость, которая будет портить сигнал. ИМХО если нужны большие расстояния, то лучше взять какой-нибудь радиомодуль
5 метров витухи - это 450 пикофарад, вполне себе будет
romanetz
Если что, подтяжку чуть поменьше сделать, килоом, например
SetPf
А зачем витую пару на i2c?
Ivansuper
Помехи
romanetz
Не
SetPf
Эммм. Вы уверены, что правильно понимаете как витой парой побеждаются помехи?
romanetz
У трёх проводов не перевитых - наверняка лучше показатели
romanetz
Конструкция кабеля - в любом случае компромисс между L и C. Там, где L минимальная - C максимальная и наоборот
Konstantin
Ребят, кто нить видел /делал включение esp32 с тактовой кнопки?
Типа зажал кнопку, пошло питание на esp32 , она дрыгнула ногой и подтянула себе другую линию питания. Ну или как то по другому...
Если кто то видел что то подобное буду рад ссылкам!
Я не проверял, но буквально на днях такую схемы в голове собирал, в теории должно работать
Konstantin
Нужен полевой транзистор MOSFET кнопка, которая в разомкнутом состоянии замыкает одни контакты, а в замкнутом — другие и несколько резисторов для оттягивания/защиты
romanetz
Типа, мегаом
romanetz
Или трёхвольтовая логика
Konstantin
Konstantin
Говорю, я не проверял
