ну а на самом пине - какие напряжения ? меняется ?

ну а на самом пине - какие напряжения ? меняется ?

пробовал с LOW и HIGH на постоянной основе. Всегда включается реле

тестер есть ?

нету

попробую в скетче каждые пару секунд менять HIGH и LOW

ну светодиод+резистор на проводках хоть ?

у реле?

попробую в скетче каждые пару секунд менять HIGH и LOW

да хули его менять если ты 1. незнаешь соответсвует ли пин D4 2. меняется ли на нем 0/1 и проверить нечем

у реле?

не у реле - а просто отдельно - что бы проверить меняется ли там 0/1 или нет

не у реле - а просто отдельно - что бы проверить меняется ли там 0/1 или нет

нету

но если у тебя реле включается 0 - то см что я выше написал надо смотреть схему твоего реле

и купи тестер - а то телепатия в електронике не работает

такая штука смогла переключать реле...

позже тестером чекну пины

такой подход же не вредит чему либо?

вредит

у тебя реле управляется 0 / 4,5-5в переключая на ПИН на вход ты - его делаешь входом а не выходом

в принципе если вход толерантен к5в - то такой костыль прокатит

а если нет - то когда то сгорит та линия от проца

тогда пожалуй дождусь тестера

обычно в таких случаях - делают выход - Open Drain - или открытый коллектор

но при этом надо точно знать - что вывод толерантен к 5вольтам

тогда пожалуй дождусь тестера

та уже и так понятно - что реле управляется 0/4,5-5в

я бы хотел им пин прочекать

сам пин я уже нашел

но меняется ли значение хочу узнать

это схема реле с P-N-P транзистором

но меняется ли значение хочу узнать

конечно меняется - ты переключая ПИН на выход - вешаешь его в воздухе - а резистор подтяжки в схеме реле - тянет его к +5в

т.е. у тебя реально там получается 5в на том пине

но меняется ли значение хочу узнать

и меняться оно будет в таком варианте программы - только когда подключено реле

И все же, что мне делать?

1. оставить костыль 2. купить реле с N-P-N транзистором

А если сгорит та линия от проца, то просто умрет 1 пин?

та может и проц умереть

а можно ссылочку на реле с N-P-N транзистором?

та оно выглядит так же только схема другая

такая https://www.google.com/imgres?imgurl=https%3A%2F%2Fi2.wp.com%2Fwww.bizkit.ru%2Fwp-content%2Fuploads%2F2019%2F03%2F12V_Relay_to_ESP8266_ESP32.jpg%3Ffit%3D629%252C600&imgrefurl=http%3A%2F%2Fwww.bizkit.ru%2F2019%2F03%2F13%2F12919%2F&tbnid=KwVeAmbAKhI41M&vet=12ahUKEwi17Z2-4YboAhXMvCoKHUT7DtEQMygGegUIARD3AQ..i&docid=3rAqY0JSU8nkSM&w=629&h=600&q=%D0%B0%D1%80%D0%B4%D1%83%D0%B8%D0%BD%D0%BE%20%D1%80%D0%B5%D0%BB%D0%B5%20P-N-P&client=firefox-b&ved=2ahUKEwi17Z2-4YboAhXMvCoKHUT7DtEQMygGegUIARD3AQ

Спасибо, попробую добыть

вместо такой http://zelectro.cc/Content/Uploads/72/Files/relay_module_schematics.jpg

ну если вход толерантен к 5в - то будет работать и с таким костылем

подскажите, смарт свитч "без 0" , ну которому только фаза нужна, если его в розетку воткнуть L фаза L1 ноль... что произойдет? без нагрузки в виде предполагаемой лампы. Ничего плохого не случиться? PS во имя esp8266 он там внутри, не дайте убить его

https://images.app.goo.gl/Lo3GqKg2Bj9tBeaK9

подскажите, смарт свитч "без 0" , ну которому только фаза нужна, если его в розетку воткнуть L фаза L1 ноль... что произойдет? без нагрузки в виде предполагаемой лампы. Ничего плохого не случиться? PS во имя esp8266 он там внутри, не дайте убить его

Ничего не произойдёт, не будет работать, только-то и всего

Чуда не произошло. Ёмкость в параллель лампочке, которая во включенном состоянии не потребляет энергии

Esp при работающей вафле надо порядка 300-500 мВт, на 220 вольт это даёт ток порядка 2-3 мА

Ничего не произойдёт, не будет работать, только-то и всего

почему не будет? не могу понять. хотя онои в разрыв фазы у меня не работает :( что с конденсатором, что без .

Если в этот смартсвич воткнуть понижайку (buck dc-dc) с КПД, скажем, 80%. Единственное "но" - широкие ворота по напряжению у этой понижайки. Т.е. во включенном состоянии надо эти 300-500 мВт отобрать от нагрузки, а в выключенном - от сети через конденсатор параллельно нагрузке

Ну эквивалентную схему прикинь, без esp, её просто резистором заменить, на котором ДОЛЖНО в любом состоянии 500 мВт

Ну эквивалентную схему прикинь, без esp, её просто резистором заменить, на котором ДОЛЖНО в любом состоянии 500 мВт

не понимаю почему в розетку не будет работать. я хоть убедился бв что он исправен

не понимаю почему в розетку не будет работать. я хоть убедился бв что он исправен

Если конденсатор поставить в параллель, то будет

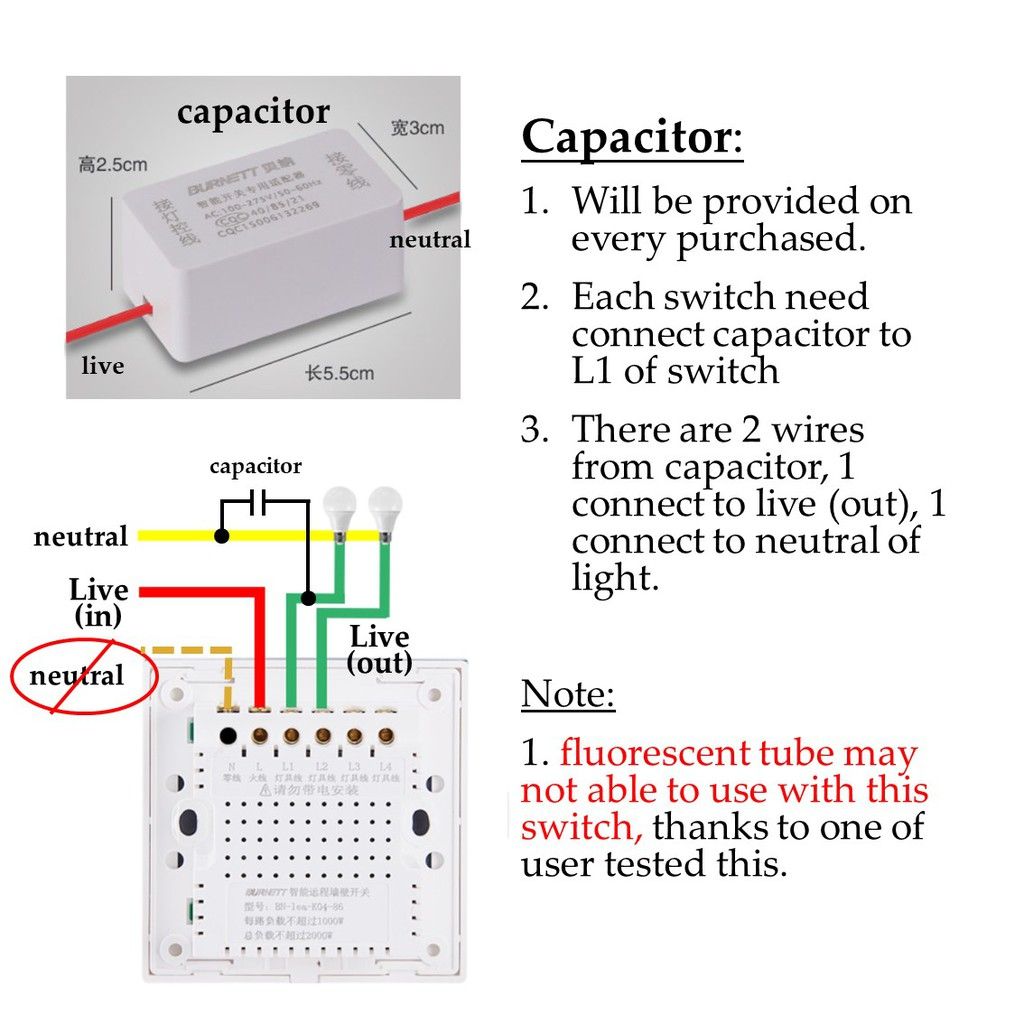

Вторая картинка - это как раз из описалова

Вторая картинка - это как раз из описалова

они конденсатор для лед ламп ставят, период полупериод, на обычных без него должен . но у меня чего будут выключеные лампы немного светиться?

Они в этой схеме в принципе будут светиться

Они в этой схеме в принципе будут светиться

блин у меня 10 лампочек (маленькие, паралельно) думал вместо одной из них воткнуть кондер... для пробной эксплуатации вообще соображло на нуле, думал пока не сделаю не пойду спать, пойду все таки

стендовые испытания были пройдены успешно, кондер не потребовался, все работало по схеме , прям отлично, эх. чего с тем не списляется то. думаю не в то место конденсатор совал.

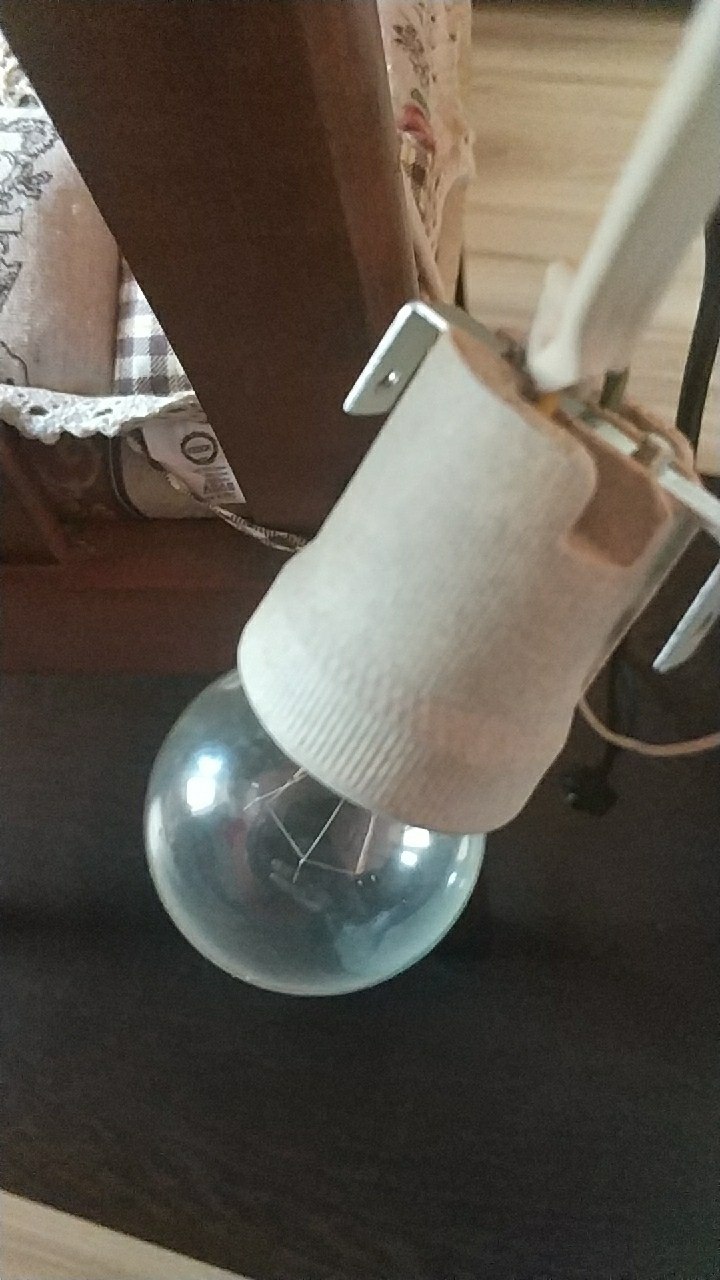

а вот с этим работает

а вот с этим работает

Логично

Товарищи, а кто-то работал с iTouch (memory button), RFID карточками по 1-wire протоколу... Мне нужно эмулировать отправку данных с ЕСП

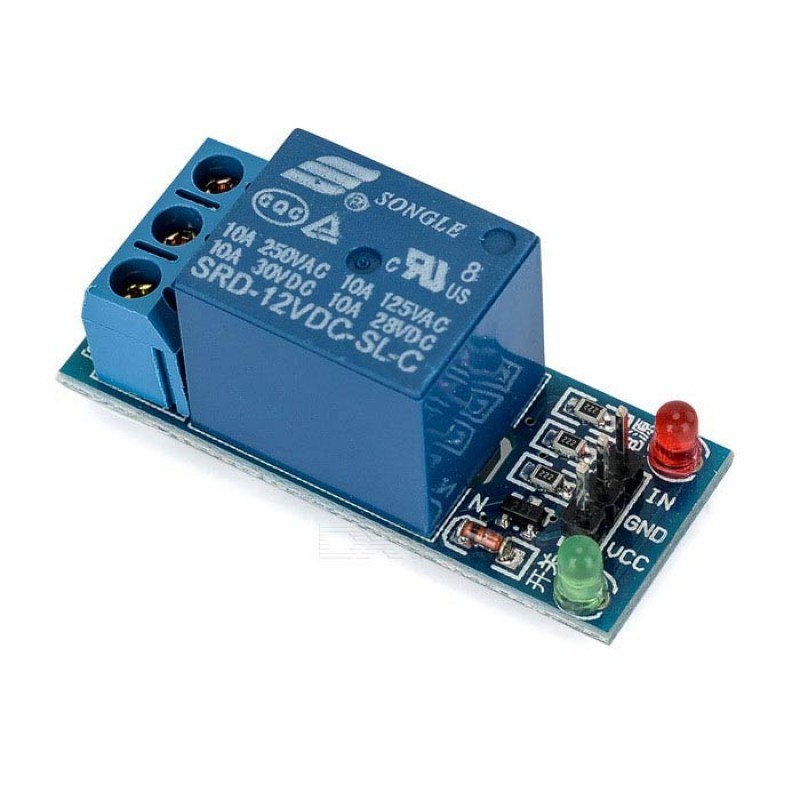

Добрый день, буква N на реле означает, что установлен N-P-N транзистор?

Что означет буква знает только китаец, который ее писал 😊

Но транзистор там скорее всего npn. Можно посмотреть по маркировке или по схеме подключения

Спасибо, пока понять трудновато, но я попробую

Просто прозвнить, что идет на массу, эмиттер или коллектор. С другой стороны, зачем вам это знание? 😊

В прошлый раз по незнанию купил с P-N-P транзистором и схема не полностью правильно работала

В прошлый раз по незнанию купил с P-N-P транзистором и схема не полностью правильно работала

По моему они все с pnp. А на работу схемы тип транзистора вообще никак не влияет... есть сигнал - включилась, нет сигнала - выключилась. У некоторых есть перемычка которая это настраивает, некоторые идут с оптроном...

По моему они все с pnp. А на работу схемы тип транзистора вообще никак не влияет... есть сигнал - включилась, нет сигнала - выключилась. У некоторых есть перемычка которая это настраивает, некоторые идут с оптроном...

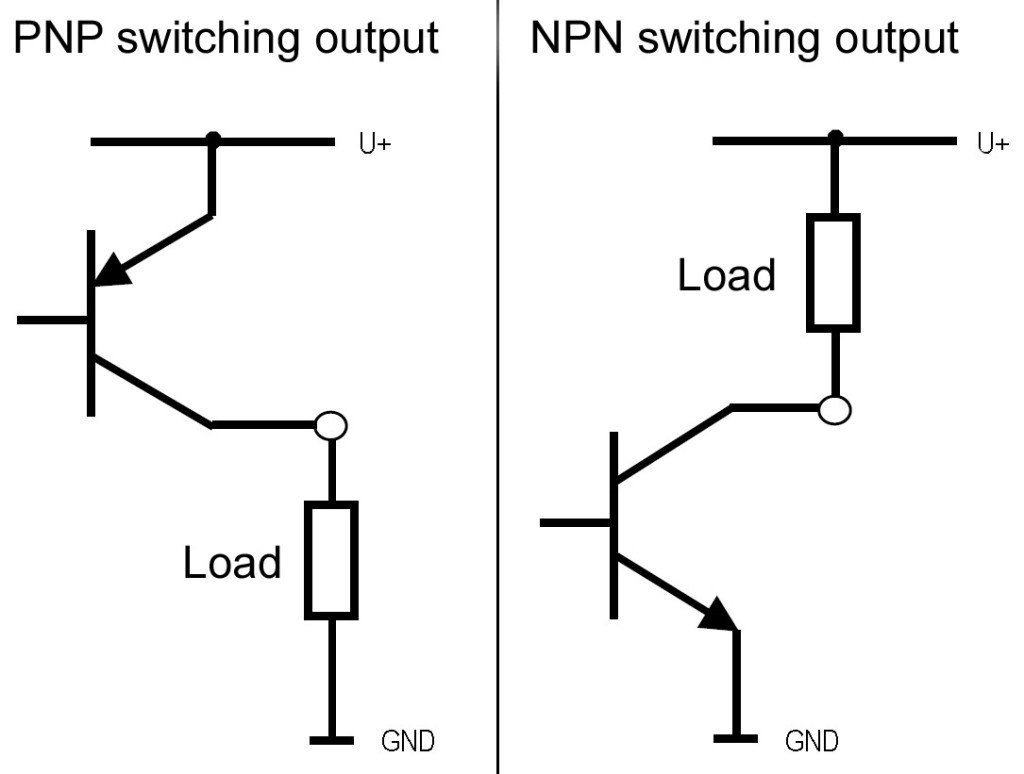

есть схемы с pnp, есть с npn, и есть еще с оптроном по входу - но тоже есть вариации по схемотехнике включения оптрона и у всех схем свои диаппазоны напряжений когда вкл и когда выкл а есть сигнал-нет сигнала - это где то на уровне домохозяйки

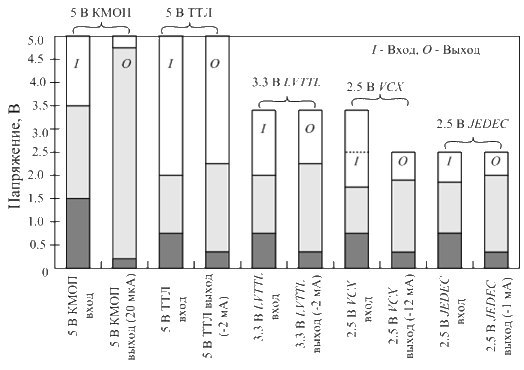

любая цифровая логика имеет диаппазоны логического нуля и логической еденицы

и некоторые схемы "РЕЛЕ" - просто не попадают в диаппазон - из за этого - не всегда получаем нужный результат

Товарищи, а на esp01 CHPD в 3.3 нужен только для прошивки, верно?

У меня есть девайс, который общается с esp-01. Подключаю туда USB-UART, не слышу ничего. Скорости разные перепробовал, земля на месте... У esp01 какая-то особенность против esp12?

Товарищи, а на esp01 CHPD в 3.3 нужен только для прошивки, верно?

Нет. Для включения выключения.

ага, если он float то работать не будет.

CHPD,RESET,GPIO0 - подтягиваем к +3,3в - через резистор 10к для прошивки - GPIO0 - прижимаем к GND

CHPD,RESET,GPIO0 - подтягиваем к +3,3в - через резистор 10к для прошивки - GPIO0 - прижимаем к GND

Я гпио0 для дхт вообще использую... Но там он конечно через резистор на +подтянут.

и резисторы - лучше оставить в конечной схеме - что бы выводы не болтались в воздухе

Не пойму почему я считать не могу UART который идёт к esp01
