конденсаторы - это вообще хорошо 😁

Привет. У кого есть рабочая библиотека platformio + esp32 ttgo t-beam + oled 1.3"? Adafruit 1306 не работает. Все что удалось найти на гитхабе тоже не фурычит. С прошивкой что была у китайца все работало.

ssd1306?

А u8g2 пробовал?

Да. Ssd1306 не завелась. u8glib пробовал, не разобрался.

Я не понял, надо ли что то менять при подключении по i2c. Если да, то не нашел. Вообще с platformio пока туго

ssd1306?

Ты про эту? https://github.com/ThingPulse/esp8266-oled-ssd1306/blob/master/README.md

Я u8g2 юзал с другим OLED дисплеем на 1306, а какая разница, Ардуино Иде или платформио?

Ты про эту? https://github.com/ThingPulse/esp8266-oled-ssd1306/blob/master/README.md

https://github.com/olikraus/u8g2

Я u8g2 юзал с другим OLED дисплеем на 1306, а какая разница, Ардуино Иде или платформио?

У меня пока со скрипом. С другими oled все стандартно а 1,3" почему то отличается. Хз.

Я u8g2 юзал с другим OLED дисплеем на 1306, а какая разница, Ардуино Иде или платформио?

Был один проект, перенёс его с Arduino ide на Platformio из-за необходимости отладки

Привет. У кого есть рабочая библиотека platformio + esp32 ttgo t-beam + oled 1.3"? Adafruit 1306 не работает. Все что удалось найти на гитхабе тоже не фурычит. С прошивкой что была у китайца все работало.

А почему бы китайцу ее написать?

*не написать

Был один проект, перенёс его с Arduino ide на Platformio из-за необходимости отладки

У меня в одном из примеров ругался на spo.h и говорил что-то про dspi.h

А почему бы китайцу ее написать?

Решил поискать и разобраться

Ну так надо смотреть, откуда оно 94% что компилятору путь не прописан к этому инклюду, 5% что файла нет в принципе и 1% на вложенность заголовков друг в друга

Подскажите пожалуйста как запрограммировать дисплей чтобы работало на esp8266

1602 и 2004 не верно. 128x64 i2c

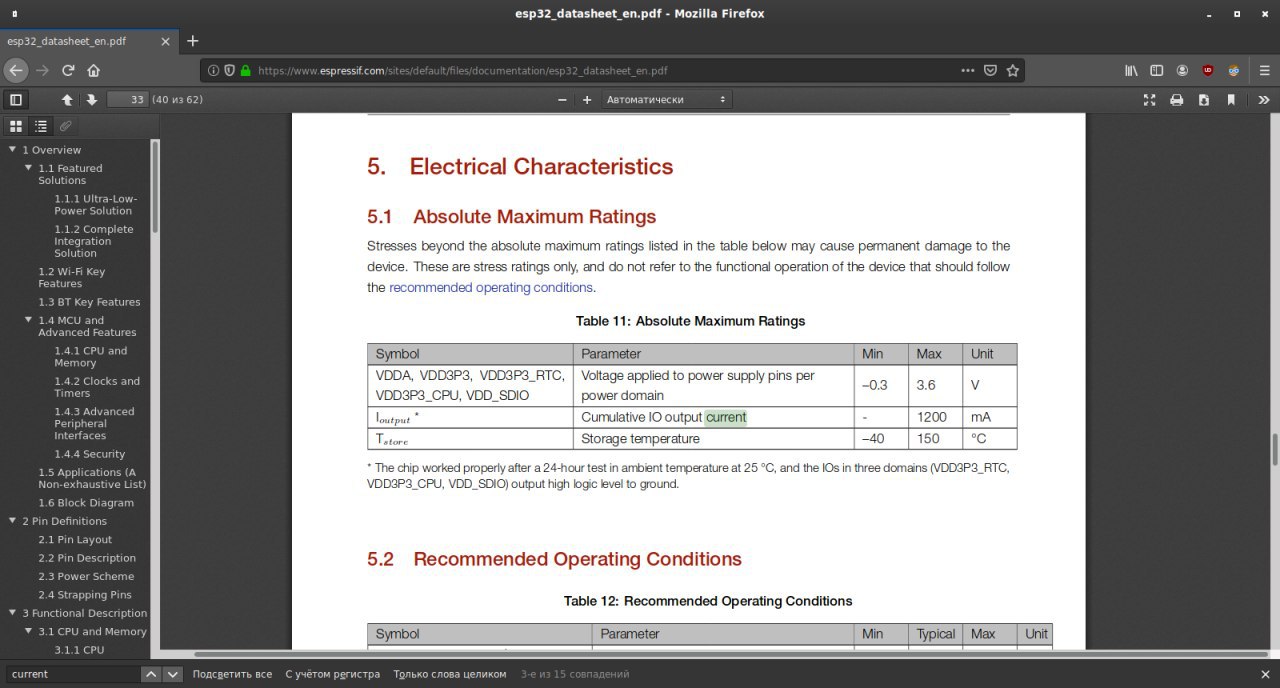

я правильно понимаю что максимальный выходной ток с gpio у esp32 это 1200ma?

Это суммарно для всех ножек, на ножке думаю не больше 30-40мА, и то это потолок.

просто tftшку нужно переодически отключать для энергосбережения, а транзистор не вариант пока что

Это суммарно для всех ножек, на ножке думаю не больше 30-40мА, и то это потолок.

спасибо, экран оказывается ~10ma потребляет

спасибо, экран оказывается ~10ma потребляет

Это с подсветкой? Маловато Светодиод 30ма жрет типовой, емнип

Это с подсветкой? Маловато Светодиод 30ма жрет типовой, емнип

подсветка на другом висит

утечки мучают, кажется зря так заморачиваюсь, по-моему отжирает что-то на плате esp...

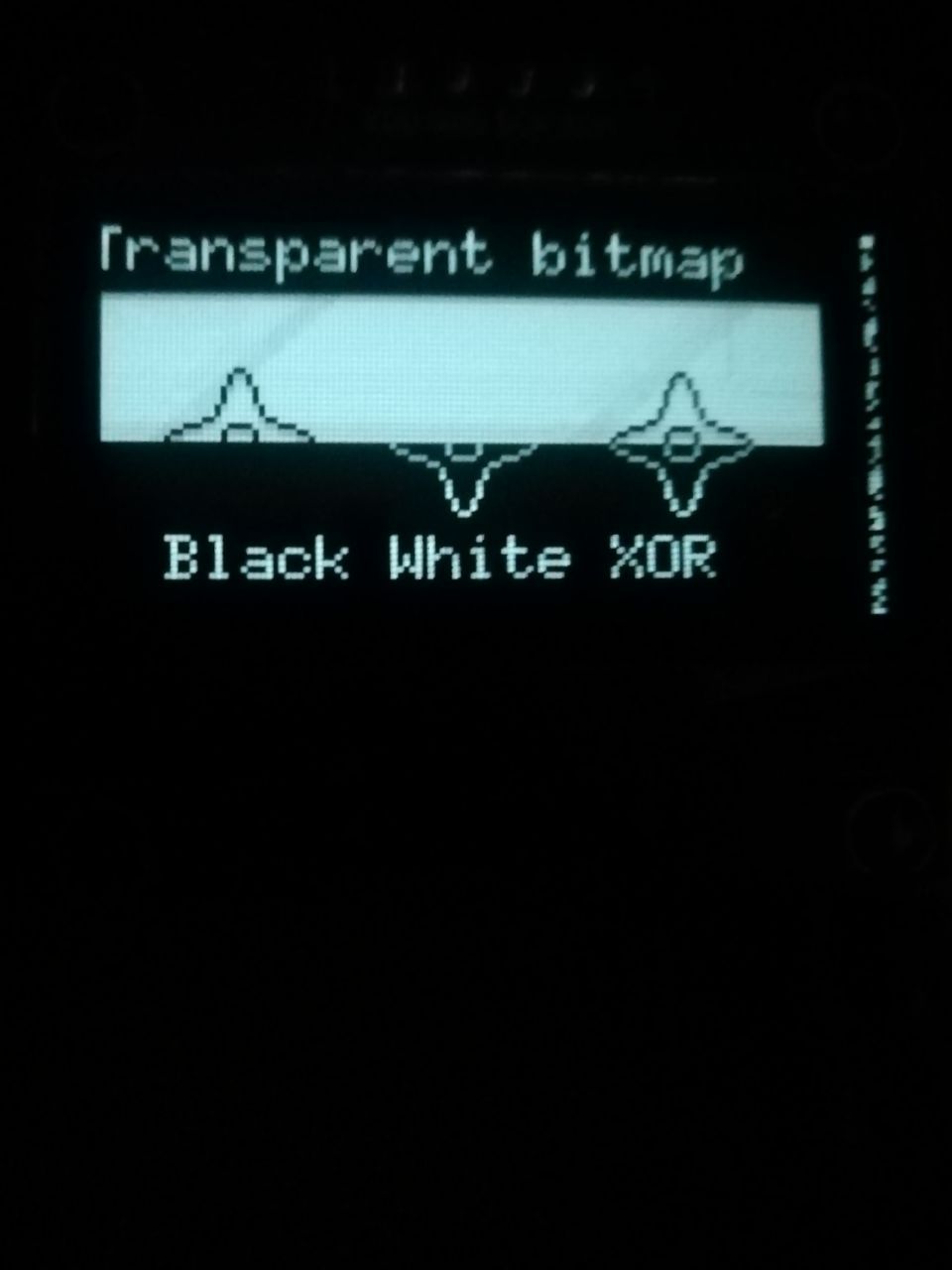

Спасибо. U8g2 запустилась. Но есть смещение на пару пикселей влево. С чем может быть связано? Esp32, oled 1306 1,3".

Нашел ошибку. Дисплей SH1106 🤣

👍

В esp-idf очень красивый пример есть вывода на дисплей через SPI DMA

U8g2 побайтно выводит (

Подскажите, если я добавлю стабилизатор напряжения в схему - кондёры на питании можно убрать? Или нет? И если нет - то куда их лучше добавить, до стабилизатора или после?

Посмотри обвязку в даташите

а чё давно датчик температуры удалили из описания?

@edgiru тут спам

@edgiru тут спам

Спасибо )) бот уже удалил

кто-то писал что-то для ulp? каким способом и зачем собственно нужно? Интересует ответ в ардуино фреймоврке (platformio)

кто-то писал что-то для ulp? каким способом и зачем собственно нужно? Интересует ответ в ардуино фреймоврке (platformio)

Нужно когда питание от батарей. Пишется на "ассемблере" Подробнее в https://docs.espressif.com/projects/esp-idf/en/latest/api-guides/ulp.html

ulpcc загугли

Было уже, и на хабре статья

Именно под ардуино

Возможности так себе, иногда проще второй проц поставить и на низкой частоте его затактировать, чем с esp ulp трахаться

А то часто вижу подход, к хоббийным проектом, как будто там тираж миллионов пять экземпляров, ребята, вы ради чего этот доллар тут сэкономили ценой недели сидения в IDE?

Ну хрен его знает, обычная FSM, ничего сложного нет. Пишется легко и непринужденно. Насчет ардуино не знаю, т.к. не использую.

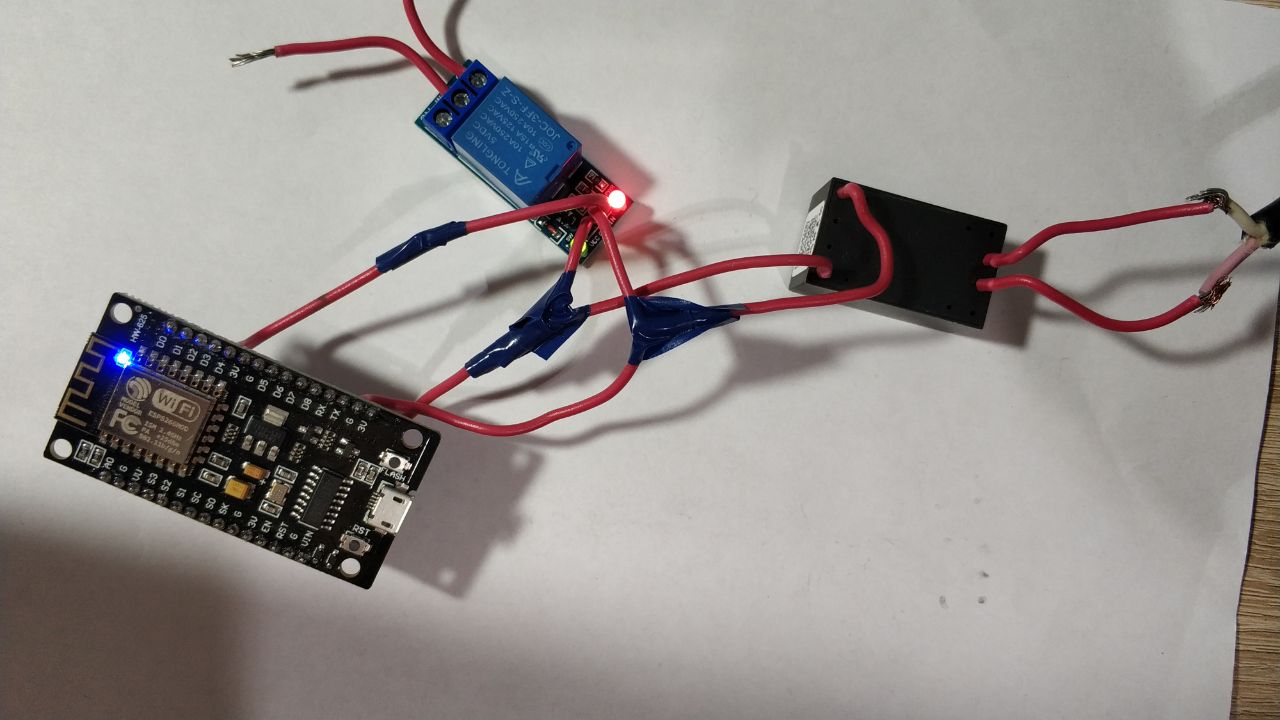

Здравствуйте, возникла проблема: реле не переключается.(первый проект). В скетче вместе с управляющим пином управляю светодиодом так что точно знаю какой сигнал сейчас идёт на реле. Подскажите пожалуйста, в чем проблема?

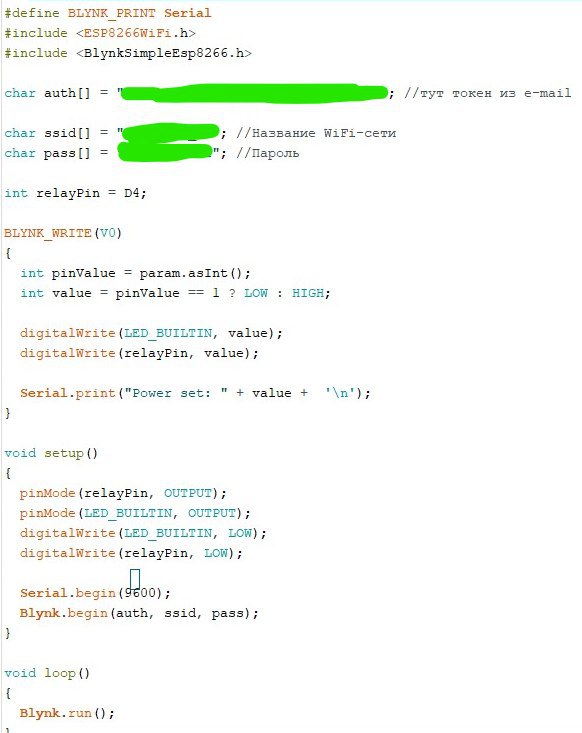

вот скетч

Если схема непонятна , то могу скинуть скрин из Fritzing

конечно работать не будет - нет синей изоленты на проводах 220в ))

Если я правильно понял, то это шутка?

ну конечно шутка

смотри соответсвие пинов на плате и проге D4 - может быть совсем не D4 на плате

надеюсь на странице продавца на али есть пояснение к пинам

конечно работать не будет - нет синей изоленты на проводах 220в ))

а провода заизолируй....от греха подальше

номер после GPIO же означает int пина в IDE?

нет не означает

эти все соответсвия прописаны в заголовочных файлах - где то в библиотеках

попробуй так и указать GPIO2

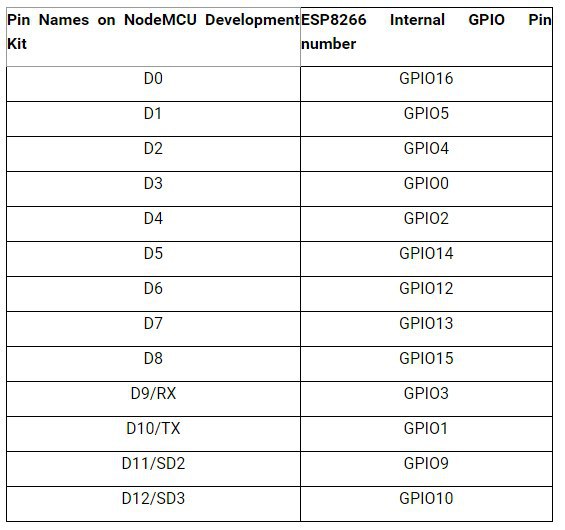

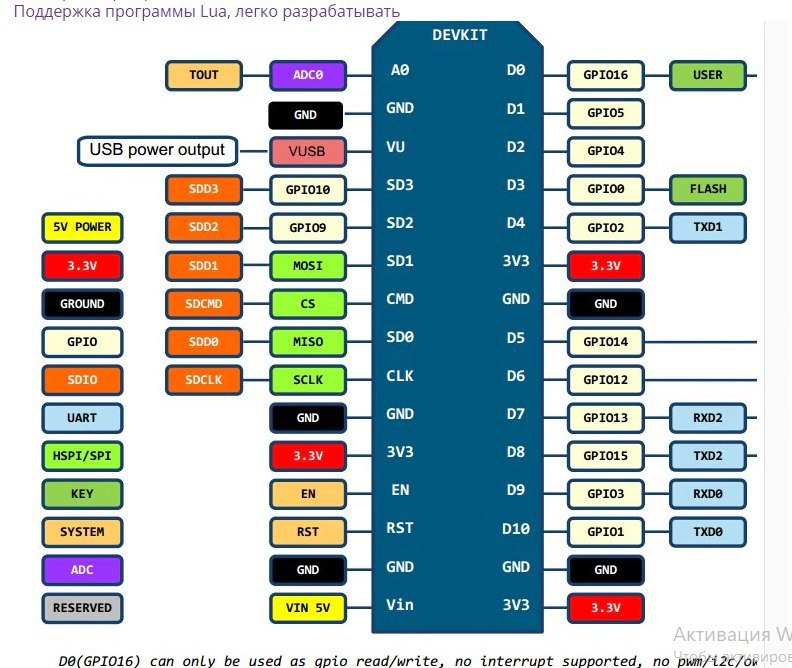

судя по этой картинке я все правильно указывал

тогда проверь отдельно - работает ли реле - отсоеденив вход реле - от платы и потыкав его на +3,3в или землю (разные реле бывают по управлению)

кстати на сколько твой DC/DC и куда ты его там подключил ?

подключил к 220 , он выдает 5

хмм, реле пашет

странно, на нужном пине всегда 1

сделай тестовую прогу что бы мигал светодиод + влючался твой вывод - и найди опытным путем - где он

уже нашел

только там другая проблема

и где он ?

там, где и изначально я хотел и куда цеплял

реле не изменяет своего положения(всегда включено) независимо от значения на пине

или я что то не так делаю, сейчас еще все перепроверю

кажется на пине всегда одно значение

то ты же сказал что нашел пин

нашел это значит на нем меняется 0/1 - а как ты - нашел - не понятно ))

реле у тебя включается от 3,3в или когда на землю вход подключаешь ?

в обоих случаях

кажется на пине всегда одно значение

предположительно проблема скетча

в обоих случаях

если в обеих случаях - у тебя реле с управлением "0" - а еденица в этой схеме должна быть на уровне 4,5-5в

проверь - если это так - то это реле сюда не катит

при digitalWrite(relayPin, LOW); реле включается

сейчас чекаю с постоянным HIGH

и не выключается ?

сейчас чекаю с постоянным HIGH

тоже постоянно включено

и не выключается ?

если от пина отключить IN, то выключается
