не знаю кто такие айтишнеки, я инженегр

см выше, я даже не рисовал ничо, три слова в гугле

А то что 485 полудуплекс автоматом получается это ничего да🤭

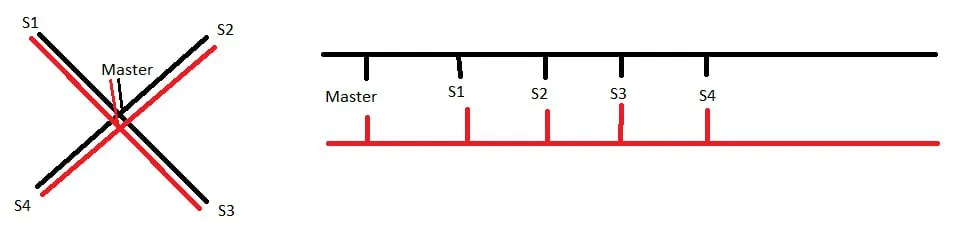

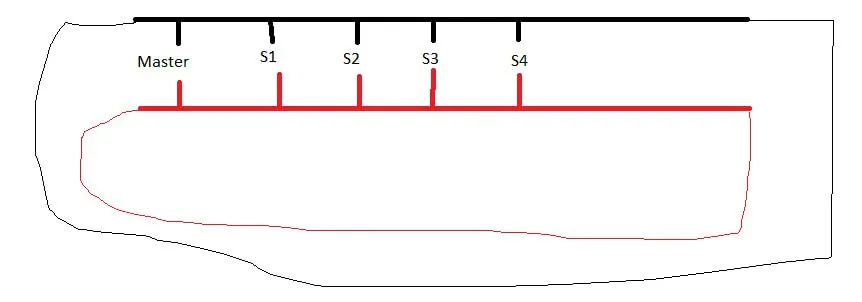

и то и то звезда, верно? просто провода по разному загнули

там правда принципиально разными выглядят схемы, даже роли новые появляются

Вот вы как инженер понимаете в чем разница между дифференциальной линией передачи, и линией передачи rs232 двунаправленной?

да. дифференциал нужен чтоб защищаться от помех. можно на большее расстояние кинуть провод или в худших условиях

да, экономия на один провод и правда имеется

😂 232 тоже можно по двум сделать и будет полудуплекс

Ну так надо ли его заземлять на входе и выходе линии между устройствами?

Или может быть где метр - не надо, а где 100 метров надо?

ну я не против узнать как надо

Ну предположи)

если привод и плк стоят в километре друг от друга и вдруг высоковольтная линия упадет на землю, скажем, возле плк. То по земле разойдется потенциал, шаговое напряжение и всё такое. И тогда потенциалы у экрана (если он заземлен в двух местах) начнут отличаться. Буквально шаговое напряжение и выйдет, даже больше по величине. И по экрану пойдёт переменка, которая лежит вплотную к слаботочке, а это гарантирует большие наводки но не так уж часто высоковольтные провода падают на землю. а больше причин не придумывается

Вкрации - если хочешь выровнять потенциал земель - кидай контур из шины от устройства до устройства. Но на дифференциальных линиях принято заземлять только одну сторону, потому что этот контур виртуальный. Он если даже есть, обладает ненулевым сопротивлением, а перетекающие токи через нейтраль, могут побежать через экран. И вместо экранирования получаем два проводка, окруженных оплеткой с мощным ЭМ полем и иголками. И превед, отлаживайся до самого петербурга.

ну про оплётку с ЭМ полем я и сказал. только причиной назвал потенциал от высоковольтного провода на земле, а у вас вариант: что из нейтрали. Кстати в условиях про нее ничего не было вроде. только диф линия и экран

И это осциллографом не отловить, надо просто про это знать.

ага... не припомню чтоб нам цифры конкретные давали. только что такое явление существует сказали. вот и буду теперь знать 😊

ну могли бы практические занятие устроить. чуть лучшие чем дать решенные лабы с прошлого курса и сказать их повторить с тем же результатом 😔

Как Как-то бороли помеху одну еще во времена аналогового видеонаблюдения, камера на столбе монитор на посту охраны,и камеру землили на столбе и отдельно монитор землили и вместе и на разных фазах блок питания и монитор и импулсник ставили..фигачит помеха и все..помог семетрирущий транс на феррите , и оплетка коаксиала и центральная жила развели на два проводника и пустили в противофазе на трансе..помехи и затухли

А я понятнее обьяснил чем в универе? И не проводил практических занятий...

ну не то чтоб понятнее, без института я б не понял. скорее назвали причины которые выглядят как реально жизненные и практические. потому что я бы начал думать в сторону удара молнии в землю при грозе

Не все молнией и атомным взрывом измеряется, как говорится дьявол в мелочах

ну сейчас то всё понятно, но сам я бы об этом не начал думать, а ушел бы не в ту степь. хотя явление определил правильно: переменка текущая по экрану приведет к большим помехам в линии

В лесах Сибири, там где ракетные шахты были зарыто много синальных кабелей на глубинах 1 метр,там они пересекаются потому что это система шахт...шахты демонтировали а кабеля любители цветмета дергают из под земли крюками на камазах..так вот эти холостые проводники бьют током) линии ЛЭП над лесом наводят эдс в них

ну сейчас то всё понятно, но сам я бы об этом не начал думать, а ушел бы не в ту степь. хотя явление определил правильно: переменка текущая по экрану приведет к большим помехам в линии
