не, просто точка подключения

Попробуйте есп в программатор и по новой залить программу. Жив ли чип, это установим.

Батарейка с каким напряжением?

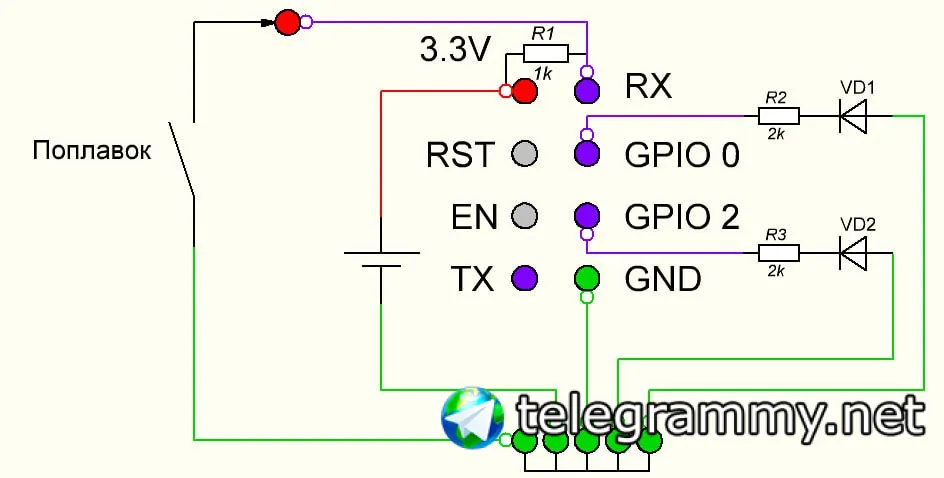

Всем привет. Подскажите, использую ESP-01S для контроля уровня в баке и управления двумя светодиодами. Поплавок (как выключатель) подключил к RX, а светодиоды подключил к GPIO0 и 2. Все работало отлично, но после выключения ESP перестала работать. Не упустил ли я чего-то? Можно ли использовать пины таким образом? Схему приложил

не понято чего за зеленые кружочки. Возможно резисторы на светодиодах маловаты. у esp очень низкая нагрузочная способность. Если они горят, то хер с ним. Если нет то проверьте выводы на них

я уже залил прошивку в новую esp. Буду ставить на днях. Со старой случилось следующее: На ней была tasmota, и после выключения/включения питания начал гореть один из светодиодов, не помню какой именно, с gpio 0 или 2. Я привез его домой, воткнул в программатор и вроде как он прошился, но потом полностью перестал работать.

Батарейка с каким напряжением?

питаю от бп 3,3В

не понято чего за зеленые кружочки. Возможно резисторы на светодиодах маловаты. у esp очень низкая нагрузочная способность. Если они горят, то хер с ним. Если нет то проверьте выводы на них

зеленые кружочки просто объединенная гребенка для земли. Светодиоды горели хорошо

зеленые кружочки просто объединенная гребенка для земли. Светодиоды горели хорошо

Хм, а вот выше пишете, что начал гореть один из светодиодов. Так бывает если пробивает один из транзисторов на выходе.

Я так понимаю пин RX можно использовать на вход и при низком и высоком уровне он загрузится без проблем. А светодиоды вообще не активны в момент включения

Что то странное, в общем. В схеме ничего подозрительного не вижу. Может еспшка такая попалась. Я бы перед работой стенд бы собрал и погонял на столе, как оно себя поведет.

Да вроде гонял, включал выключал с замкнутым входом. Вроде по собранной информации можно использовать пины таким образом

Я так понимаю пин RX можно использовать на вход и при низком и высоком уровне он загрузится без проблем. А светодиоды вообще не активны в момент включения

Вот про уровень при загрузке не подскажу. Но как вход можно использовать. Другое дело оно же у вас раз отработало.

Там часом с воды никакая фаза прилететь не могла? А то может там ТЭН стоит или насос, достаточно малой утечки...

Да, даже на практике проверил что при стянутых остальных gpio модуль не запускался, а со стянутым RX запускался. Всем спасибо. Подключу новую ESP погоняю, отпишусь если что👍

не. просто бак который наполняется водой

еспшки хилые в плане защиты по входам.

а какие резисторы используете для светодиодов? Я ставил на 500ом если не ошибаюсь, оставил на ночь включенный, пришел с утра, а он не светит. Поэтому перестраховался и воткнул 2 кОм, работали нормально

Батарейное питание это вещь в себе. Еспшка сама то нехило жрет, не предназначена она для питания от батарей.

А может батарея у вас говно. Тоже кто знает.

не, питаю от блоков питания 3,3В

Тогда делайте далее эксперименты, это все странно.

Батарейное питание это вещь в себе. Еспшка сама то нехило жрет, не предназначена она для питания от батарей.

У меня модуль на gsm полтора суток живет

У меня модуль на gsm полтора суток живет

gsm жрут по амперу бывает.

Но это пиковое.

есп куда поскромнее

есп куда поскромнее

У меня они вместе

только тесты короче.

и нафига оно тут?

Привет народ. Все никак не могу победить.

void readAndSend(void* parameter) { // Структура для приема данных struct dataPacket { int16_t packet25; int16_t packet26; }; for (;;) { // Проверяем, есть ли достаточно данных в Serial2 для чтения пакета if (Serial2.available() >= sizeof(dataPacket)) { dataPacket packet; // Объявляем экземпляр структуры для хранения прочитанных данных // Читаем данные из Serial2 в packet Serial2.readBytes((byte*)&packet, sizeof(packet)); // Обработка данных для пина 25 if (packet.packet25 > 0) { // Если значение больше 0 int freq = packet.packet25; // Устанавливаем частоту согласно прочитанному значению ledcWrite(0, 512); // Устанавливаем скважность PWM в 50% ledcWriteTone(0, freq); // Устанавливаем частоту PWM } else if (packet.packet25 == 0) { // Если значение равно 0 ledcWrite(0, 0); // Останавливаем генерацию PWM, устанавливая скважность в 0% } // Обработка данных для пина 26 if (packet.packet26 > 0) { // Если значение больше 0 int freq = packet.packet26; // Устанавливаем частоту согласно прочитанному значению ledcWrite(2, 512); // Устанавливаем скважность PWM в 50% ledcWriteTone(2, freq); // Устанавливаем частоту PWM } else if (packet.packet26 == 0) { // Если значение равно 0 ledcWrite(2, 0); // Останавливаем генерацию PWM, устанавливая скважность в 0% } } // Переключаем пин DE_RE_PIN обратно в режим приема digitalWrite(DE_RE_PIN, LOW); vTaskDelay(1 / portTICK_PERIOD_MS); } }

с одного датчика принимаю норм работает, с двух начинаются проблемы.

Это может быть из-за разрешения?

сейчас 10бит

с одного датчика принимаю норм работает, с двух начинаются проблемы.

подожди. какие два датчика? они на один уарт заведены что ли?

на другой плате снимаю, на эту одним пакетом передаю

и пытаюсь воспроизвеси сигнал

ещё раз. сигнал приходит по уарт? с одного датчика?

да, с двух

с двух датчиков на один уарт?

одна плата снимает сигнал, потом на эту передает цифру пакетами

на этой плате пытаюсь воспроизвести

с одного датчика работает как надо, но когда начинаю обрабатывать сигнал с двух датчиков, на пине получаю расхождение между тем что отправил и тем что выдал на пине

так ещё раз вопрос. с двух разных датчиков приходят данные на один физический уарт?

сигнал с датчиков приходят на 2 разных пина на другой плате, потом собираю количество импульсов и раз в секунду шлю да эту по уарт

в реальном времени не получится, частота высока

окей. второй вопрос: выведи сайзоф структуры: // Структура для приема данных struct dataPacket { int16_t packet25; int16_t packet26; };

сейчас нет возможности, в среднем там ~100-800 импульсов

180

пофиг на импульсы, вопрос о программе

ты очевидно думаешь что данные там занимают 32 бита в очевидной для тебя последовательности — проверь это

то что отправил в packet25 и packet26 то и получил, тут потерь нет

я считаю общее количество импульсов

сигнал с датчиков приходят на 2 разных пина на другой плате, потом собираю количество импульсов и раз в секунду шлю да эту по уарт

то есть другая плата обрабатывает два датчика а тебе передаёт данные по уарт уже разбитые на два поля?

в источнике, в приемник и на пине

да

да

о шибка тогда где?

незнаю

ошибка на пине(

приемника

почему с одни датчиком работает, а с двумя нет — не получается ли что ошибка "в другой плате"?

какбудто таймер дробит частоту

там где снимаю допустим 180 и 250 импульсов, передал, там тоде 180 и 250 импульсов

а когда с пина снимаю там уже 174 и 232 к примеру

там где снимаю допустим 180 и 250 импульсов, передал, там тоде 180 и 250 импульсов

принимаются значения полей "пакет 25,26" — верно?

да

так снимаю и передаю void receiveAndAct(void* parameter) { // Структура для передачи данных struct dataPacket { int16_t packet25; // Счетчик импульсов для пина 25 (Датчик скорости вход с датчика) int16_t packet23; // Счетчик импульсов для пина 23 (Расходомер жидкости вход с датчика) }; for (;;) { if (millis() - lastMillis > SEND_DATA_INTERVAL) { // Если прошло более 1000 миллисекунд (1 секунда) dataPacket packet; // Объявляем пакет данных pcnt_get_counter_value(PCNT_UNIT_0, &packet.packet23); // Получаем значения счетчика для 23 пина (Расходомер жидкости вход с датчика) pcnt_get_counter_value(PCNT_UNIT_1, &packet.packet25); // Получаем значения счетчика для 25 пина (Датчик скорости вход с датчика) //------------------------------- // Увеличиваем значение счетчика total_count_0 += packet.packet23; // Счетчик общих пакетов (Расходомер жидкости вход с датчика) total_count_1 += packet.packet25; // Счетчик общих пакетов (Датчик скорости вход с датчика) //------------------------------ pcnt_counter_clear(PCNT_UNIT_0); // Очищаем счетчик 0 (Расходомер жидкости вход с датчика) pcnt_counter_clear(PCNT_UNIT_1); // Очищаем счетчик 1 (Датчик скорости вход с датчика) lastMillis = millis(); // Обновляем время последнего обновления счетчиков digitalWrite(DE_RE_PIN, HIGH); // Переключаем в режим передачи Serial2.write((byte*)&packet, sizeof(packet)); // Передаем пакет данных Serial2.flush(); // Ждем окончания передачи digitalWrite(DE_RE_PIN, LOW); // Переключаем обратно в режим приема //Serial.println(packet.packet23); // Печатаем значение счетчика для пина 23 (Расходомер жидкости вход с датчика) //Serial.println(packet.packet25); // Печатаем значение счетчика для пина 25 (Датчик скорости вход с датчика) //----------------------------- // Выводим общие значения счетчиков Serial.print("Pin 23: "); Serial.println(total_count_0); // Печатаем общее количество импульсов с пина 23 (Расходомер жидкости вход с датчика) Serial.print("Pin 25: "); Serial.println(total_count_1); // Печатаем общее количество импульсов с пина 25 (Датчик скорости вход с датчика) //---------------------------- } vTaskDelay(1 / portTICK_PERIOD_MS); // Пауза в 1 мс перед следующей итерацией цикла } }

может я дебил и просто не правильный изначально алгоритм

мне надо воспроизвести сигнал

это ретранслятор

пробовал прерыванием на таймере воспроизводить, ведет аналогично

это тоже по сути, под капотом у LEDC теже таймеры

я чесгря не разбирался с железной составляющей, но, подозреваю, данные, что передаются в ледц при сетапе и потом при управлении — могут быть вполне не точно корректны, а приближены к тому, что ты хочешь

тогда почему с одним датчиком работает как надо

завтра хочу еще попробовать SDM DAC и если с ними будет тоже самое, значит не стой стороны подошел к проблеме

может разрешение надо меньше

оно же зависимо от частоты камня

а сколько у тебя?

10 бит

просто там все установки частоты и пр — это так или иначе пересчитывается в разные множители/делители и твоя частота может оказаться не совсем уж точной

так пробовал // void readAndSend(void* parameter) { // // Структура для приема данных // struct dataPacket { // int16_t packet25; // int16_t packet26; // }; // for (;;) { // // digitalWrite(led1, LOW); // // digitalWrite(led2, LOW); // if (Serial2.available() >= sizeof(dataPacket)) { // dataPacket packet; // //xSemaphoreTake(serialMutex, portMAX_DELAY); // Serial2.readBytes((byte*)&packet, sizeof(packet)); // читаем данные // //xSemaphoreGive(serialMutex); // // обработка пакета данных для пина 25 // //if (packet.packet25 != lastPacket) { // if (packet.packet25 >= 0) { // //Serial.println(packet.packet25); // Serial.println(count1); // if (packet.packet25 != 0) { // timerAlarmWrite(timer, 500000 / packet.packet25, true); // частота таймера // timerAlarmEnable(timer); // включаем таймер // } else { // timerAlarmDisable(timer); // если 0, выключаем таймер // digitalWrite(led1, LOW); // } // lastPacket = packet.packet25; // } // // обработка пакета данных для пина 26 // if (packet.packet26 >= 0) { // //Serial.println(packet.packet26); // Serial.println(count); // if (packet.packet26 != 0) { // timerAlarmWrite(timer26, 500000 / packet.packet26, true); // частота таймера // timerAlarmEnable(timer26); // включаем таймер // } else { // timerAlarmDisable(timer26); // если 0, выключаем таймер // digitalWrite(led2, LOW); // } // lastPacket26 = packet.packet26; // } // } // digitalWrite(DE_RE_PIN, LOW); // Переключаем обратно в режим приема // vTaskDelay(1 / portTICK_PERIOD_MS); // } // }
