Вам осциллограф купили? Десять штук купили! 20 миллионов на приборы! Вы работать не хотите.

Такой подход. Ну их в жопу.

Вам осциллограф купили? Десять штук купили! 20 миллионов на приборы! Вы работать не хотите.

Хахахах Бляяя, когда-то и я слышал очень похожую фразу)) МЫ ТЕБЕ ТОКАРНЫЙ КУПИЛИ ПОЧЕМУ ГАЛЬВАНИКА НЕ РАБОТАЕТ КАК НАДО

Даже не знаю..))

Хахахах Бляяя, когда-то и я слышал очень похожую фразу)) МЫ ТЕБЕ ТОКАРНЫЙ КУПИЛИ ПОЧЕМУ ГАЛЬВАНИКА НЕ РАБОТАЕТ КАК НАДО

Во во, известный подход.

А че знать то тут? Долбоебы...

Че за осциллографы по 22к$?

а он поддерживает прямую связь с пк? т.е. не с карты памяти читать, а из usb например

Да, usb(uart), wifi

Не, это не осцы прямо, там и БП всякие, и электронные нагрузки, и генераторы сигналов. А один хрен ты в плисины мазака не залезешь, хоть тыщу осцов купи. Там надо не один станок и не два, и оборудование которое не всем продадут типа чипасвистка. Но электронщики то дяди уже старенькие, они не умеют такое делать.

Там еще и отдел хороших реверсеров надо, а поди докажи. Не, нахер-нахер.

Я ушел из этой темы полтора года назад и даже думать не хочу.

Всем добра, а я поспать)

Всем добра, а я поспать)

Поспать это прекрасно) Я сам час назад проснулся

А marlin сколько осей поддерживает?

https://aliexpress.ru/item/1005003887863339.html?from_content=wall_0_0&gaid=ad827f0f-9e22-441f-9259-9c35fd279643&sku_id=12000027392600024&af=1954_10546_19&cn=2ururz4xombchd30dkg8kcaamfbq7d94&cv=2&dp=2ururz4xombchd30dkg8kcaamfbq7d94&sub=42rz4xomwgnpga7eazbqqqee8bwmq8xx&utm_campaign=1954_10546_19&utm_content=2&utm_medium=cpa&utm_source=aerkol&aff_fcid=14621cedff544d0aaf6f0a8b9938fd76-1691603590975-03654-_DF8ixL1&aff_fsk=_DF8ixL1&aff_platform=api-new-link-generate&sk=_DF8ixL1&aff_trace_key=14621cedff544d0aaf6f0a8b9938fd76-1691603590975-03654-_DF8ixL1&terminal_id=1fce5ba9a29a4285a2207389ba245d5b Просто есть такая плата

А marlin сколько осей поддерживает?

Много

Тут скорее вопрос в выборе подходящей кинематики

Чтоб не страдать хернёй с переводом в декартовы и положения экструдера а напрямую указывать каждому мотору что то

Кинематика будет в программке на unity обрабатываться, и та будет через uart слать на плату

Возможно идея херня

А так я думал тебе именно считать надо

А считать в юнити это открытый проект какой то или твой

Кинематика будет в программке на unity обрабатываться, и та будет через uart слать на плату

Вопрос в том, что слать и что в итоге получится

Опять же нюанс, gcode предполагают наличие логики кинематики на борту. Вот я хочу попасть из точки А в точку Б. Это задействует все 4 двигателя одновременно. И вот нюанс, как 5 осевому роботу понимать gcode? Он же не может выполнять одновременно несколько отдельных кодов

Например G90 X10, G90 Y10. Как их выполнить одновременно(объединить движения двигателей)? А не последовательно(результат последовательного выполнения - угол) одновременного - диагональ

Например G90 X10, G90 Y10. Как их выполнить одновременно(объединить движения двигателей)? А не последовательно(результат последовательного выполнения - угол) одновременного - диагональ

G1 X10 Y10

Хз манипулятор без обратной связи, только на шаговиках такое

Очень такое

Опять же нюанс, gcode предполагают наличие логики кинематики на борту. Вот я хочу попасть из точки А в точку Б. Это задействует все 4 двигателя одновременно. И вот нюанс, как 5 осевому роботу понимать gcode? Он же не может выполнять одновременно несколько отдельных кодов

В том и дело, что надо посмотреть что там по кинематикам. То ли переводить реально в xyz для условно картезиана плюс поворотная ось, то ли есть более подходящие

Хз манипулятор без обратной связи, только на шаговиках такое

Есть шаговики с энкодерами, сами восстанавливают пропуски

Есть шаговики с энкодерами, сами восстанавливают пропуски

Ну это да

Здравствуйте, извиняюсь если пишу поздно. Хотел бы собрать на ESP32 вольтметр и амперметр с двумя дисплеями для вывода информации. На один дисплей информация от вольтметра а на вторую информацию от амперметра! ESP32 недавно начал изучать. Про части железо проблем нет от и до смогу собрать. Опыт с KiCad имеется. Нужен человек который посоветовал/помог что куда в основном по части кодирования (конечно не бесплатно)! Проект для себя под любителя) Если получится еще много идеи. Если кому интересно пишите в личку. Заранее Спасибо 🙏

У esp32 адц такое же говно как и у 8266?

У esp32 адц такое же говно как и у 8266?

у 8266 10 бит, у esp32 12 бит

Здравствуйте, извиняюсь если пишу поздно. Хотел бы собрать на ESP32 вольтметр и амперметр с двумя дисплеями для вывода информации. На один дисплей информация от вольтметра а на вторую информацию от амперметра! ESP32 недавно начал изучать. Про части железо проблем нет от и до смогу собрать. Опыт с KiCad имеется. Нужен человек который посоветовал/помог что куда в основном по части кодирования (конечно не бесплатно)! Проект для себя под любителя) Если получится еще много идеи. Если кому интересно пишите в личку. Заранее Спасибо 🙏

за деньги не помогу, тем более маленькие, но лучше сделайте на Ардуино с ESP32 сначала

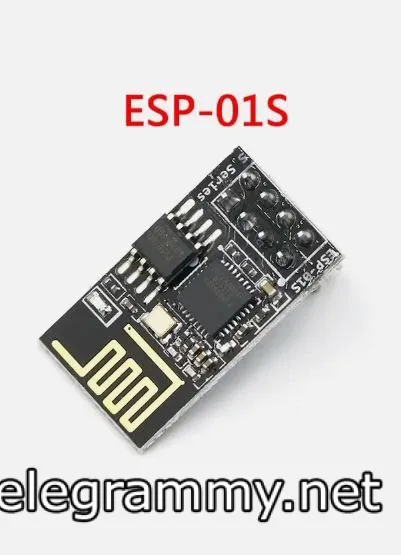

у вот таких

сколько реально можно ног использовать?

сколько реально можно ног использовать?

вот тут люди подпаиваются на разное количество,

у вот таких

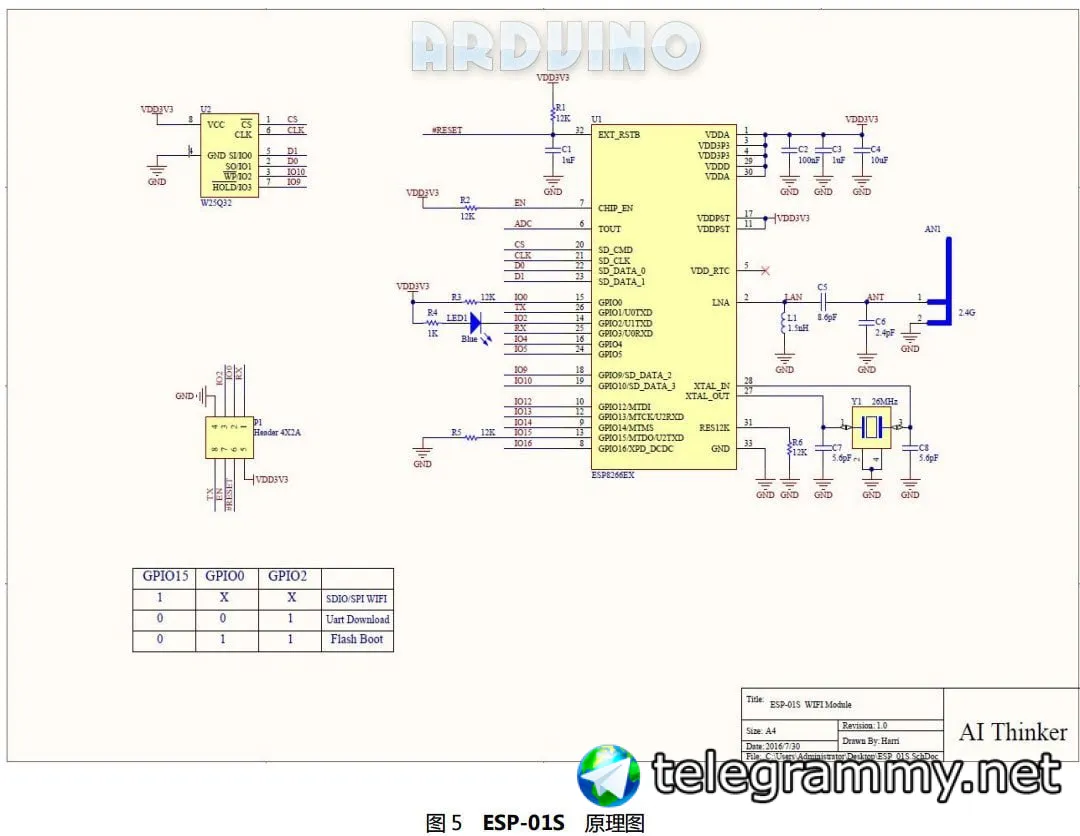

а вообще вот схема, там то что не занято служебными сигналами типа флеша то можно заюзать

хммм а зачем же такой минорный модуль из такого ногастого чипа было делать ....

хммм а зачем же такой минорный модуль из такого ногастого чипа было делать ....

а на гребенке ничего нету кроме получается.... перемычек на бут и уарта, он работает как "удлинитель компорта через вайфай"

Мне esp32s2 понравились, и вроде adc там много ног

сколько реально можно ног использовать?

ссылка потерялась https://smacont.ru/wiki/001/

ооо, спс

Мне esp32s2 понравились, и вроде adc там много ног

я юзаю s3 и в общем всем доволен

Мне esp32s2 понравились, и вроде adc там много ног

АЦП кстати калибровано с завода таблицей аж, которую можно подгрузить при калибровке #include <stdio.h> #include <stdlib.h> #include "esp_log.h" #include "freertos/FreeRTOS.h" #include "freertos/task.h" #include "driver/adc.h" #include "esp_adc_cal.h" static const char* TAG = "INFO"; #define ADC1_EXAMPLE_CHAN0 ADC1_CHANNEL_0 #define ADC_EXAMPLE_ATTEN ADC_ATTEN_DB_11 #define ADC_EXAMPLE_CALI_SCHEME ESP_ADC_CAL_VAL_EFUSE_TP_FIT static int adc_raw; static esp_adc_cal_characteristics_t adc1_chars; static bool adc_calibration_init(void) { esp_err_t ret; bool cali_enable = false; ret = esp_adc_cal_check_efuse(ADC_EXAMPLE_CALI_SCHEME); if (ret == ESP_OK) { cali_enable = true; esp_adc_cal_characterize(ADC_UNIT_1, ADC_EXAMPLE_ATTEN, ADC_WIDTH_BIT_DEFAULT, 0, &adc1_chars); } return cali_enable; } void app_main(void) { uint32_t voltage = 0; bool cali_enable = adc_calibration_init(); ESP_ERROR_CHECK(adc1_config_width(ADC_WIDTH_BIT_DEFAULT)); ESP_ERROR_CHECK(adc1_config_channel_atten(ADC1_EXAMPLE_CHAN0, ADC_EXAMPLE_ATTEN)); while (1) { adc_raw = adc1_get_raw(ADC1_EXAMPLE_CHAN0); if (cali_enable) { voltage = esp_adc_cal_raw_to_voltage(adc_raw, &adc1_chars); ESP_LOGI(TAG, "cali data: %d mV", voltage); } vTaskDelay(pdMS_TO_TICKS(100)); } }

мне на самом деле надо вот что: 16 кусков ленты вс2812 управлять ... думал как-то чтобы сразу 16ти битный порт для этого

Мне esp32s2 понравились, и вроде adc там много ног

s2 без блютуса но тоже ничего

s2 без блютуса но тоже ничего

Да, верно, но он нечасто и нужен бывает. Как и файфай) Хотя последним удобно делать морду для настроек железки

мне на самом деле надо вот что: 16 кусков ленты вс2812 управлять ... думал как-то чтобы сразу 16ти битный порт для этого

эээ ну не знаю, 2812 они же последовательно соединяются вроде по одному пину даже... и там либа есть приятная

А спифс есть же в s2? Мне так понравилось настройки в файлы сохранять, чтоб не в епром этот

щаа ....

А спифс есть же в s2? Мне так понравилось настройки в файлы сохранять, чтоб не в епром этот

в примерах точно должно быть, но я пока туда не доковырял, но надо будет!

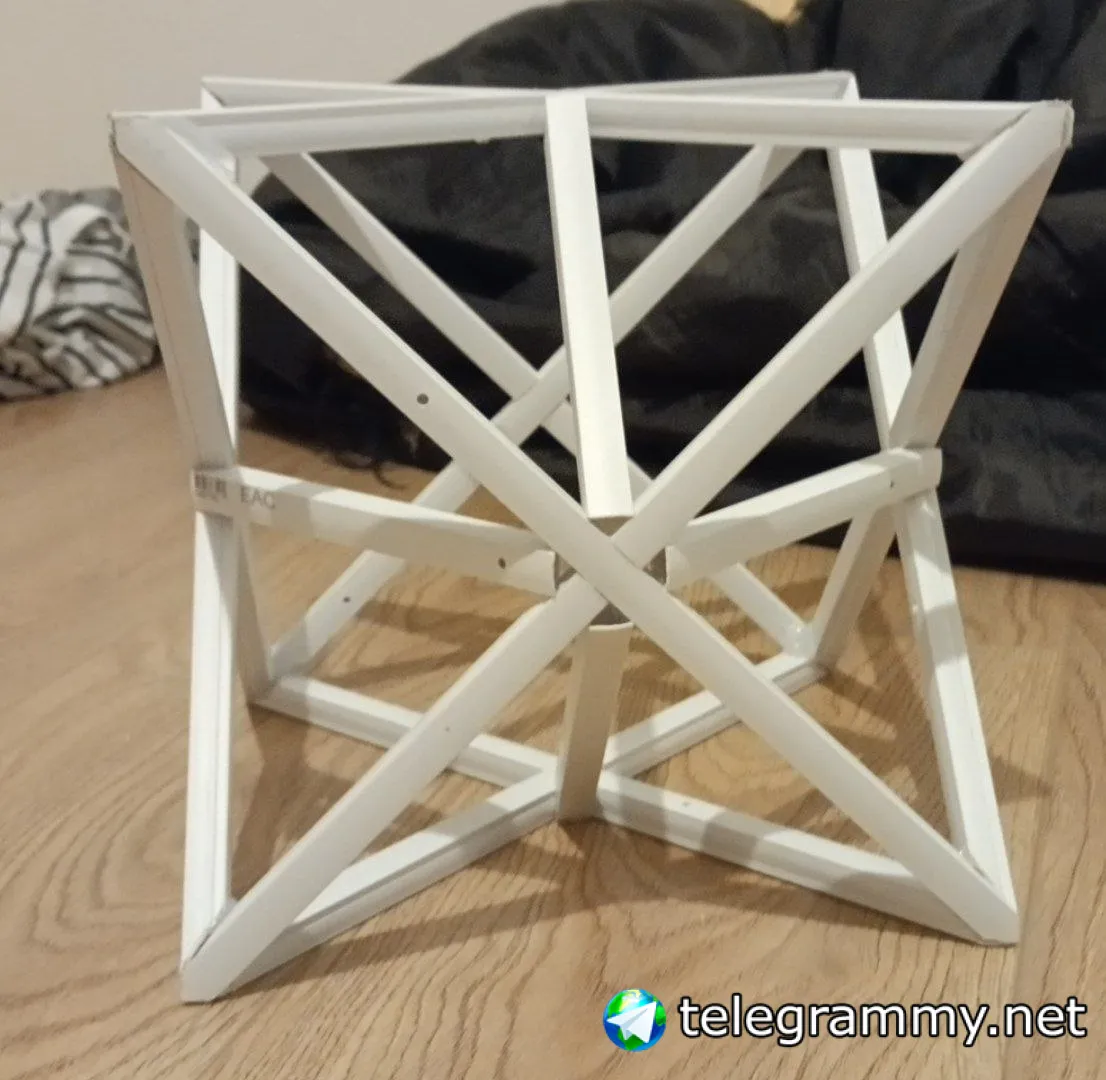

тут просто 'топологически' напрашивается 16 сегментов )))

щаа ....

для 2812 есть либа #include "led_strip.h"

можно конечно и в 1 сегмент сделать ...

https://github.com/allenck/ESP32_led_strip

тут просто 'топологически' напрашивается 16 сегментов )))

а это вообще что такое-тооо?

можно конечно и в 1 сегмент сделать ...

ааа тянуть в одну линию неудобно... ну.. чтож

а это вообще что такое-тооо?

люстра-шмустра будет

Здравствуйте, извиняюсь если пишу поздно. Хотел бы собрать на ESP32 вольтметр и амперметр с двумя дисплеями для вывода информации. На один дисплей информация от вольтметра а на вторую информацию от амперметра! ESP32 недавно начал изучать. Про части железо проблем нет от и до смогу собрать. Опыт с KiCad имеется. Нужен человек который посоветовал/помог что куда в основном по части кодирования (конечно не бесплатно)! Проект для себя под любителя) Если получится еще много идеи. Если кому интересно пишите в личку. Заранее Спасибо 🙏

А зачем там есп32? Stm32f0 + ina226 и хоба очень хорошая точность

Ребят, подскажите плиз есть плата esp32 devkit v1 а так же есть rfid считыватель wiegand пробовал подключить его к data0 и data1 к rx-tx при считывании получаю неверные (разные на 1 карте) значения, Подскажите что я делаю не так? Для сравнения есть MEGA2560 PRO там подключен был к пинам D2,D3 c аналогичным софтом получаю верные (одинаковые) значения. На esp32 тоже пробовал D2 D4/D3 ответа не получил

Ребят, подскажите плиз есть плата esp32 devkit v1 а так же есть rfid считыватель wiegand пробовал подключить его к data0 и data1 к rx-tx при считывании получаю неверные (разные на 1 карте) значения, Подскажите что я делаю не так? Для сравнения есть MEGA2560 PRO там подключен был к пинам D2,D3 c аналогичным софтом получаю верные (одинаковые) значения. На esp32 тоже пробовал D2 D4/D3 ответа не получил

К rxtx какого юарта?

Нужно принципиальную схему посмотреть, там вероятно tdx0\rdx0 заведено на мост usb-uart, поэтому они мешают друг другу

Ребят, подскажите плиз есть плата esp32 devkit v1 а так же есть rfid считыватель wiegand пробовал подключить его к data0 и data1 к rx-tx при считывании получаю неверные (разные на 1 карте) значения, Подскажите что я делаю не так? Для сравнения есть MEGA2560 PRO там подключен был к пинам D2,D3 c аналогичным софтом получаю верные (одинаковые) значения. На esp32 тоже пробовал D2 D4/D3 ответа не получил

А d2 d3/4 на esp32 - это по какой классификации ????? уже если можно то в терминах GPIO ????

А d2 d3/4 на esp32 - это по какой классификации ????? уже если можно то в терминах GPIO ????

Там на пинах написано D2 D4. GPIO так же GPIO2 GPIO4.

Нужно принципиальную схему посмотреть, там вероятно tdx0\rdx0 заведено на мост usb-uart, поэтому они мешают друг другу

Да с этим я тоже столкнулся на пинах GPIO 1, 3 но потом переставил на 16,17

К rxtx какого юарта?

Пины 1,3 и 16,17 пробовал.

Пины 1,3 и 16,17 пробовал.

У wiegand считывателя логика RX/TX какая?

Если 5 вольт, то есп32 будет глючить

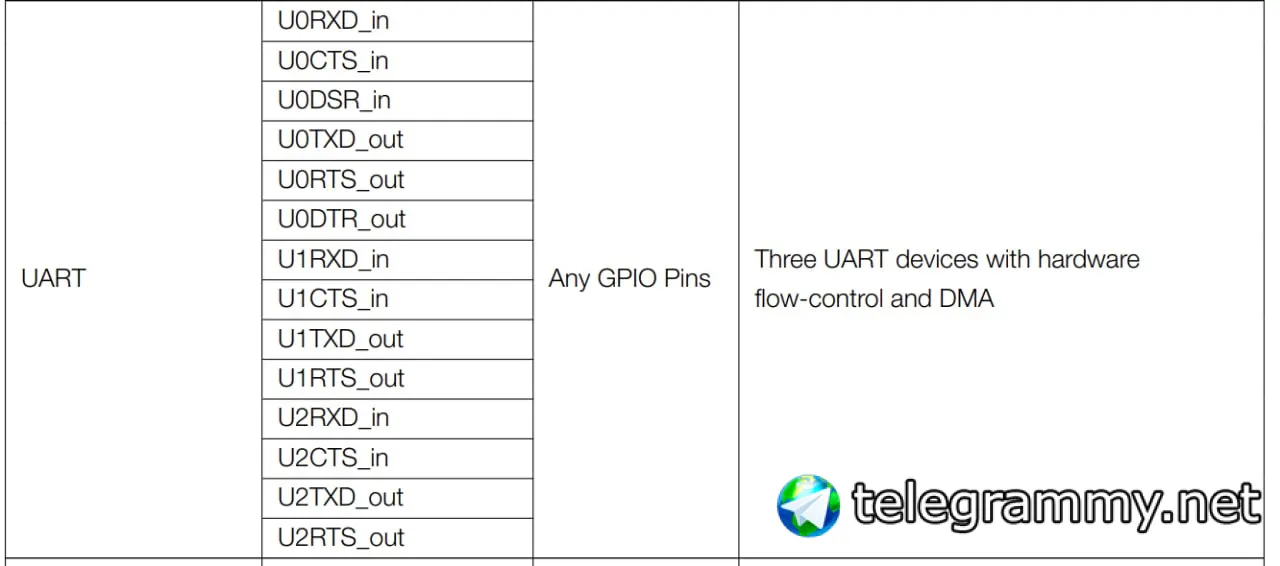

UART на есп32 можно назначить на любые пины (если есть подозрение что мост мешает) их там 3 штуки

UART на есп32 можно назначить на любые пины (если есть подозрение что мост мешает) их там 3 штуки

2 вижу на картинке а третий на каких пинах?

2 вижу на картинке а третий на каких пинах?

В даташите всё есть

На тех пинах будет которые ты драйверу юарт укажешь

На тех пинах будет которые ты драйверу юарт укажешь

А точно uart использовать надо? Может в этом ошибка?

у меня есть PN532, он умеет три типа интрефейсов: uart, i2c и spi. по первым двум уровни 5в (при питании от 5в), по spi при этом 3.3в.

в даташите на чип стоит мин. напряжение 3.5в, но от 3.3 тоже может работать. но, подозреваю, не без глюков.

в итоге пользуюсь SPI интерфейсом, чтобы не пользоваться преобразователем уровней
