А что, нельзя шимить мосфетами 220в?
А как ты собрался мосфетом шимить переменку?
ㅤ
ㅤ
Хотя. Пусть проверит
Indr1x
Denis
Очень.
https://www.edaboard.com/threads/mosfet-based-dimmer-heat-calculation-suggestions.402351/
Denis
Проще что то не найду схемы
Denis
ㅤ
https://www.edaboard.com/threads/mosfet-based-dimmer-heat-calculation-suggestions.402351/
Здесь диод стоит на входе
ㅤ
Denis
ㅤ
Пвм диммер на симисторе
Denis
То что написали pwm это не значит что там pwm;)
Anton
Правда я не понял почему стало аж в два раза медленее чем было раньше. Оверхеда что ли в arduino/esp-idf поднакидали
вот, нашёл код что был раньше в ардуино-есп:
Schaut man sich den Code von digitalWrite an (ESP32-Library, Version 2.02, esp32-hal-gpio.c),
extern void ARDUINO_ISR_ATTR __digitalWrite(uint8_t pin, uint8_t val) {
if (val) {
if (pin < 32) {
GPIO.out_w1ts = ((uint32_t)1 << pin);
}
else if (pin < 34) {
GPIO.out1_w1ts.val = ((uint32_t)1 << (pin - 32));
}
}
else {
if (pin < 32) {
GPIO.out_w1tc = ((uint32_t)1 << pin);
}
else if (pin < 34) {
GPIO.out1_w1tc.val = ((uint32_t)1 << (pin - 32));
}
}
}
sieht man, dass man einiges optimieren kann.
Denis
Pwm диммеров на симисторах не бывает
ㅤ

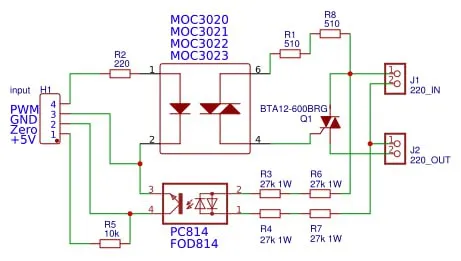

robotdyn называются
Denis
Zero
ㅤ
Там не pwm, иначе зачем zcd?
Да пвм там. Можешь на ютубе найти ролики. С помощью пвм крутилка эмулируется. А можешь через ZC включать. Тебя же никто не обязывает его использовать.
ㅤ
Просто ZC дергает прерывание
Denis
ㅤ
Да не может симистор в pwm;)
Так симистор то сам и не включается с помощью пвм. Пвм идет в оптосимистор
ㅤ
А тот дергает сам симистор
Denis
Найди график 220
Denis
ㅤ
За счет пвм он просто дольше удерживается. А так то он подрезает синусоиду
Denis
Симистор, опто или не опто, не может в pwm. Точка
ㅤ
После ZC он его включает. И удерживает столько сколько надо за счет как раз вот этого "PWM"
ㅤ
Если тебе надо на 50% значит он его на ZC включит, потом на 50% цикла выключит
Denis
ㅤ
Здесь с помощью пвм эмулируется работа димера
ㅤ
Код погляди короче на гитхабе сам и все поймешь. Не знаю как еще объяснить
Denis
Код погляди короче на гитхабе сам и все поймешь. Не знаю как еще объяснить
Чтобы объяснить надо понимать
ㅤ
Из меня хуевый учитель. Я читаю код и понимаю как оно работает.
ㅤ
Объяснять я увы плохо умею
Denis
Не более
ㅤ
Логично что для гальванической развязки. Ибо открывать симистор с логической ноги мк плохая идея
Denis
Логично что для гальванической развязки. Ибо открывать симистор с логической ноги мк плохая идея
Не плохая и не хорошая. С микроконтроллера можно управлять симистором;) но осторожно. И уж точно не pwm;)))
ㅤ
Не плохая и не хорошая. С микроконтроллера можно управлять симистором;) но осторожно. И уж точно не pwm;)))
Ну тут зависит конечно чем еще мк занят. Если у него не конденсаторное питание, то думаю весьма плохая идея делать это напрямую
Denis
Но в любом случае не pwm;)
ㅤ
Но в любом случае не pwm;)
Еще раз повторяю. При поступлении ZC он подает сигнал на "пвм" ногу. И подрезает синусоиду насколько это надо. Это не тот пвм в классическом понимании
Denis
ㅤ
Так это вообще не pwm;)
Ну блять да это не тот самый пвм. Но если это комплексно рассматривать то пвм)
ㅤ
Ясен хер с помощью пвм если попробуешь в симистор он скорей всего жахнет
ㅤ
Хотя. Не, он же закрывается через ноль. Может и не жахнет. От скважности наверное зависеть будет
ㅤ
Или будет постоянно открыт
Denis
Как не рассматривай, не pwm. И не жахнет он) просто надо понимать как он работает.
ㅤ
Уже лучше, но немного не так;)
Мне лень щас представлять график пфм и график синусоиды. Но если он будет открываться каждый раз вне нуля то есть риск что жахнет
Denis
Мне лень щас представлять график пфм и график синусоиды. Но если он будет открываться каждый раз вне нуля то есть риск что жахнет
Вообще не жахнет; просто не закроется
ㅤ
Вообще не жахнет; просто не закроется
Я имею ввиду если представить график шим сигнала такой что он каждый раз будет открываться на пике синусоиды - вот ту как раз есть риск что жахнет
Denis
Я имею ввиду если представить график шим сигнала такой что он каждый раз будет открываться на пике синусоиды - вот ту как раз есть риск что жахнет
Он будет открываться когда будет импульс управления
ㅤ
Представим что частота шим сигнала тоже 50 герц
Denis
Вообще вывести симистор из строя это надо постараться
ㅤ
Вообще вывести симистор из строя это надо постараться
Ну хз. Я алишные релюшки вот эти SSR которые (поддельные) выносил на ура
Denis
Ну хз. Я алишные релюшки вот эти SSR которые (поддельные) выносил на ура
Я за всю жизнь ни одного симистора не спалил. Это при том что диммеры я делал тысячами
ㅤ
Я за всю жизнь ни одного симистора не спалил. Это при том что диммеры я делал тысячами
А они у меня умирали от импульсных бп при открытии мимо ноля.
ㅤ
Там когда банки заряжались они жахали. Потому что китайцы в реле поставили оптроны без перехода через ноль
Denis
А они у меня умирали от импульсных бп при открытии мимо ноля.
Это вообще мистика, либо что то совсем не так со схемой
Denis
Симистору по фиг через ноль или нет
ㅤ
Ну и плюс симистор поддельный.
Denis
Но тоже странно
ㅤ
Симистору по фиг через ноль или нет
Да но посчитай пиковые токи когда он включается на верху синусоиды и жирные банки по входу бп начинают заряжаться. Представь какой там ток
ㅤ
Ты никогда вилку в розетку не втыкал так что у тебя автомат ебашило?)
Denis
Да но посчитай пиковые токи когда он включается на верху синусоиды и жирные банки по входу бп начинают заряжаться. Представь какой там ток
По фиг, потери на переключении/включении, гораздо меньше потерь на открытом симисторе
ㅤ
По фиг, потери на переключении/включении, гораздо меньше потерь на открытом симисторе
Ну сопротивление в момент его включения же не нулевое
Denis
Через ноль включать конечно лучше, но в основном для электромагнитных совместимостей
