Если адреса разные, еще вариантом может быть резисторы подтяжки шины. Они есть на обоих устройствах и становятся параллельно подключными, что роняет их сопротивление, нужно или пересчитывать или хотя бы попробовать сдуть с одного устройства. Минимально возможное на шине вроде 1.5кОм

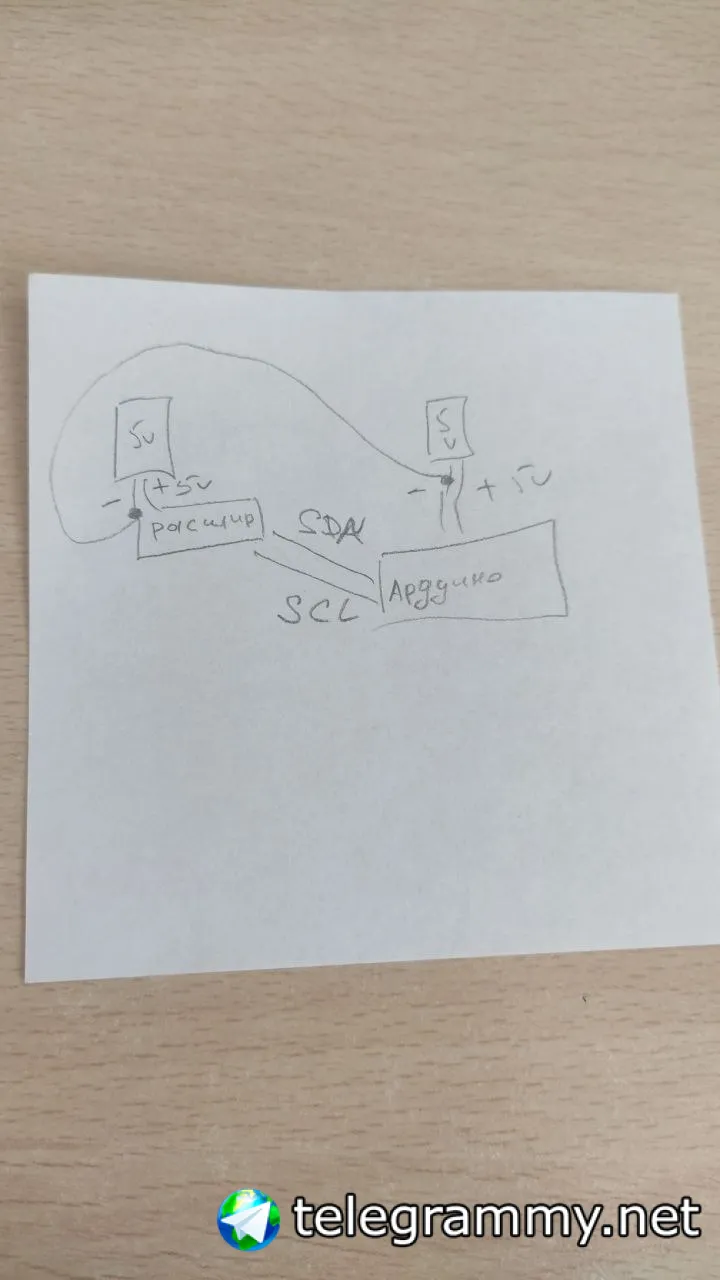

Тогда ещё вопрос. Игрался с двойным питанием (зашита лития+ повышайка до 5в) . Отдельно запита на ардуинку. От нее провода на расширитель портов. Но сам расширитель питается от аналогичной сборки. Земля общая. Заметил, что не зависимо от того, где подаётся питание - диоды светятся на всех деталях (ардуино, повышайки и расширитель). Подозреваю, что питание проходит через SDA SCL на все детали. Так порты спалить возможно? Или можно оставить?

Sda и Scl подтянуты к +5 на этих модулях через резисторы. Через них и течет и потом в порт, если ток превысит нагрузочную способность порта ~20мА порт сгорит

Понял. Спасибо. Тогда буду использовать транзисторы.

Если адреса разные, еще вариантом может быть резисторы подтяжки шины. Они есть на обоих устройствах и становятся параллельно подключными, что роняет их сопротивление, нужно или пересчитывать или хотя бы попробовать сдуть с одного устройства. Минимально возможное на шине вроде 1.5кОм

А если подключить последовательно? Можно не выпаивать?

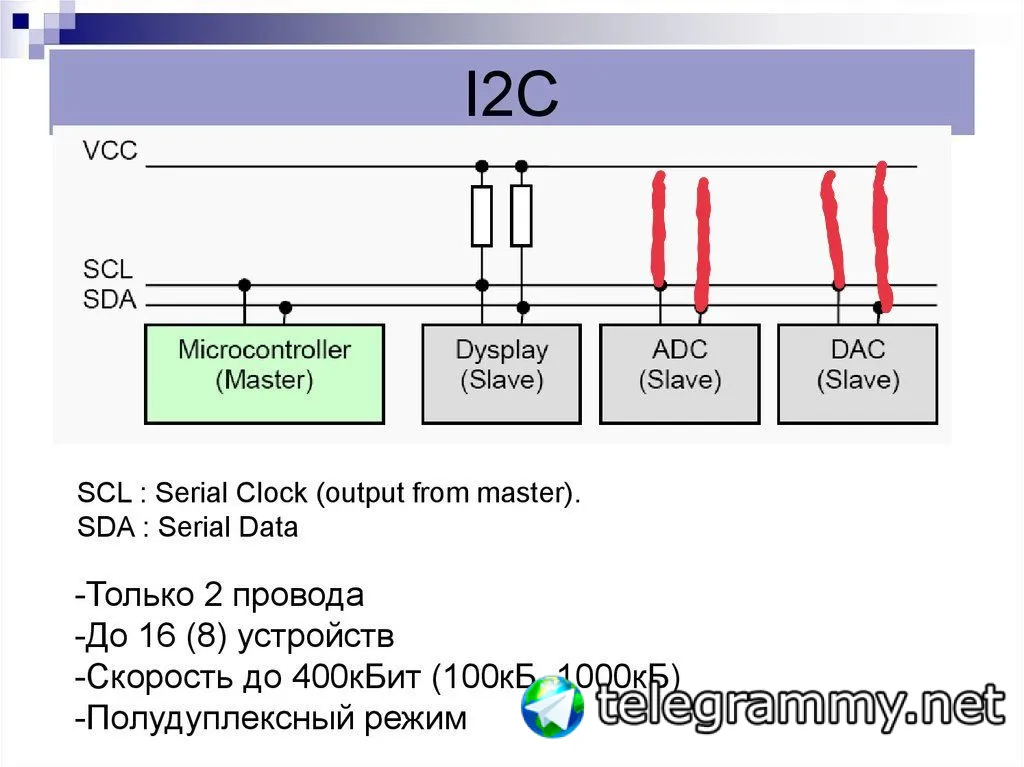

Должно быть как на оригинальной картинке, а сейчас у вас как я дорисовал т.к. каждый модуль имеет свои резисторы подтяжки. Общее сопротивление на шине падает, если оно ниже определенного значения, все начинает работать со сбоями. Последовательно ничего тут не подключается.

Но проверьте адреса сначала

Господа, кто работал с 74hc595 и 74hc165? Какой самый быстрый способ чтения и внесения данных в микрухи?

А есть варианты? Это же spi

Так то да, spi даёт 16мкс чтение с 74hc165 и 18мкс запись. А можно ещё быстрее? 😁

Ну быстрее чем работа самого регистра не получится 🤷‍♂

Тоесть это предел?

Тоесть это предел?

В даташите обычно врут и лукавят?

В даташите обычно врут и лукавят?

Честно, там даже не читал про это.

Честно, там даже не читал про это.

Если вы взяли эти данные с дпташита и то да. Я не представляю каа защелнуть ячейку или дать ей клок, быстрее чем может установленный там транзистор. Подать то можете, но как это переварить

Вот ещё вопрос, spi это же двунаправленная шина. Когда идёт чтение с 74hc165, ничего не пишется в 74hc595?

Нет

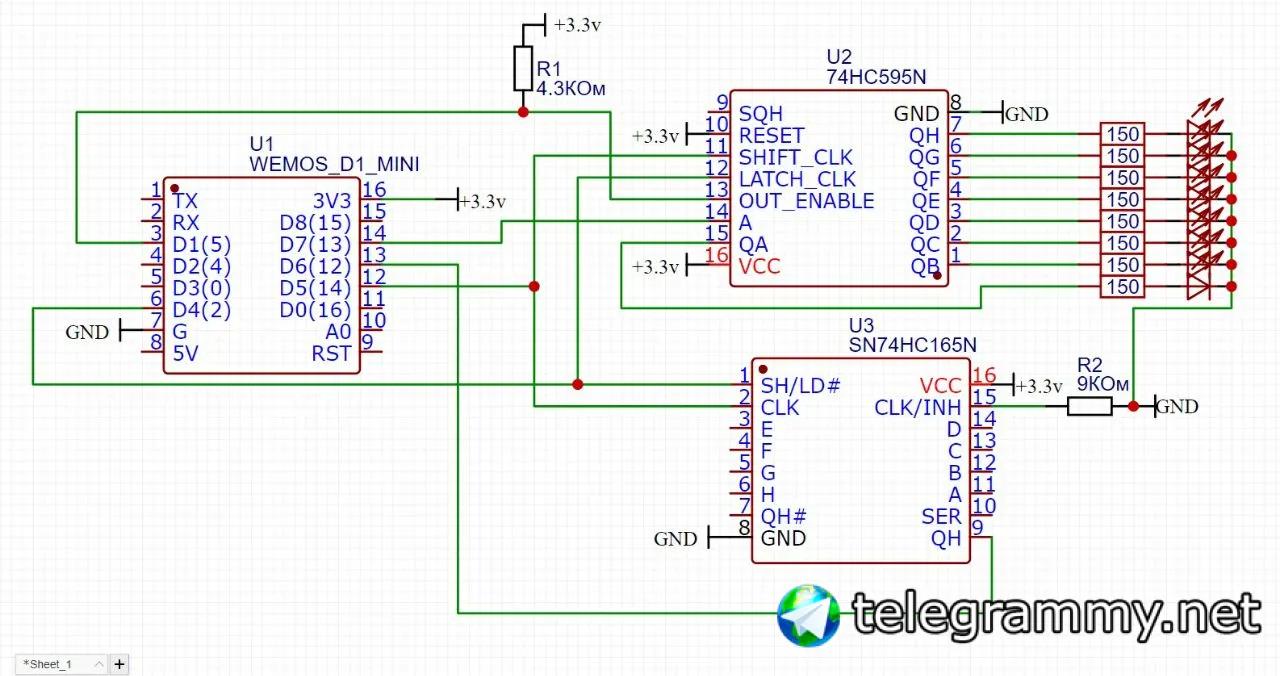

Подключение вот такое.

А как через spi сразу читать и писать?

Никак. Выбор слейва ногой чип селекта и потом манипуляции с устройством

Тоесть тут они друг на другу ничего не мешают?

Нет

Это хорошо. Спасибо за разъяснение.

За искажение истории бан, делай )

Как умею, в бан нахуй

Никак. Выбор слейва ногой чип селекта и потом манипуляции с устройством

Это ты не видел китайские чипы с SPI которым похуй было на ногу CS

Здравствуйте, кто работал с Ethernet Shield?

Это ты не видел китайские чипы с SPI которым похуй было на ногу CS

Я не видел паленые атмеги с куском меди под пластиком, я не видел 1117 которые взрываются и кзят, я не видел матрешки в электролитах, и не видел 595 которым пох на cs. Вот только зачем нам обсуждать этот шлак

Привет. Подскажите, пожалуйста. Столкнулся с необходимостью увеличить количество портов. Взял расширитель. Подключил параллельно с экраном. Виснет скетч на моменте инициализации этого самого экрана. Выпаиваю лапы тх и рх от расширителя портов - все работает. Запаиваю - снова виснет. Два девайса. Две ошибки. Что может быть? Может как-то перемычки переставить стоит?

Адреса перемычками поменяй. Они скорей всего у тебя конфликтуют

Ну если 1602 тоже висит на I2c, значит у него свой конвертер. Он случайно не на том же самом 8574 выполнен? У вас конфликт адресов тогда на шине

Точно такой же там чип и рядом так же перемычки A0 A1 A2.

Адреса перемычками поменяй. Они скорей всего у тебя конфликтуют

Могу тыкать их, как угодно? Обязательно, чтобы все джамперы стояли? // Был снимал, не заработало

Могу тыкать их, как угодно? Обязательно, чтобы все джамперы стояли? // Был снимал, не заработало

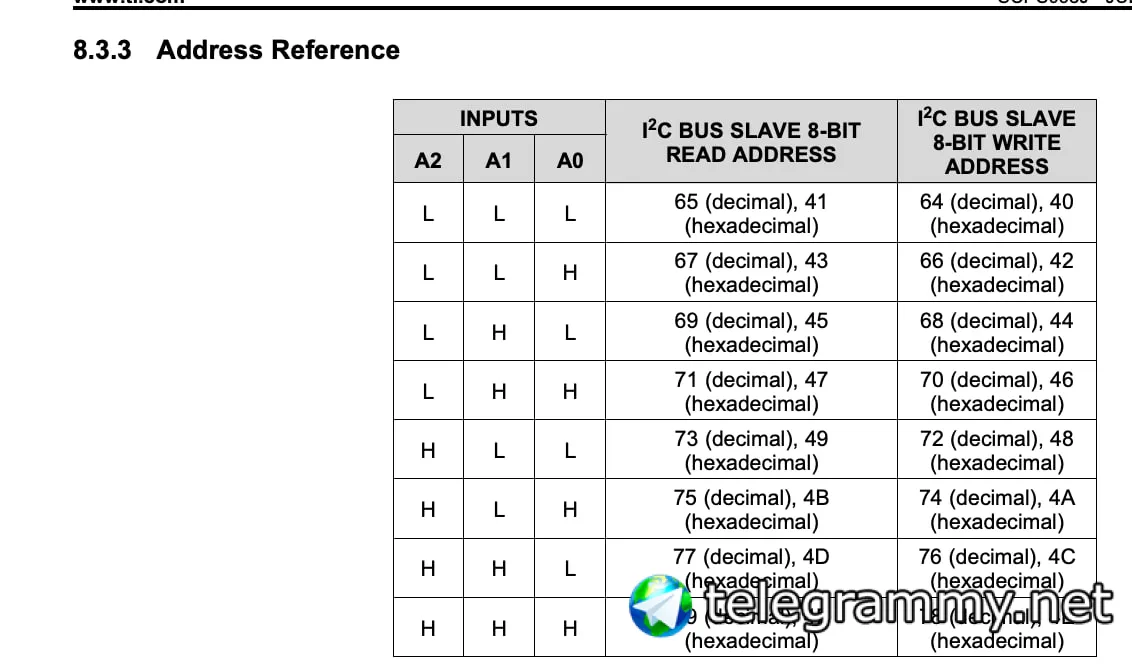

То что ты их снимаешь с правого положения это бестолку. Считай что они не стоят. А вот левое положение это как раз A0 A1 A2 биты. В даташите все написанро

Могу тыкать их, как угодно? Обязательно, чтобы все джамперы стояли? // Был снимал, не заработало

Здравствуйте, кто работал с Ethernet Shield?

Итак, я отправляю запрос «POST» в API и не могу десериализовать данные в ответе «RESPONSE», поэтому мне нужна помощь.

Итак, я отправляю запрос «POST» в API и не могу десериализовать данные в ответе «RESPONSE», поэтому мне нужна помощь.

а причём тут ethernet shield?

Итак, я отправляю запрос «POST» в API и не могу десериализовать данные в ответе «RESPONSE», поэтому мне нужна помощь.

Как в браузере отправляете запрос? как пытаетесь распарсить на МК?

То что ты их снимаешь с правого положения это бестолку. Считай что они не стоят. А вот левое положение это как раз A0 A1 A2 биты. В даташите все написанро

Спасибо. 😍

Чет странная тема какая-то T-Call вообще не заводится (у меня по крайней мере), без своей библиотеки. А отдельно модуль сим работает. То есть ESP + SIM800 работает, а Lilygo этот нет

В итоге модем надо включать этот =) Все заработало без библиотек вообще

В итоге модем надо включать этот =) Все заработало без библиотек вообще

Так ты сам читал эту бибилотеку? Utilites? Там целая функция по включению модема

Там 22-ой или 23 пин надо сделать HIGH так как там висит нога enable модема

Так ты сам читал эту бибилотеку? Utilites? Там целая функция по включению модема

Да, теперь да, поспал, с трезвым умом во всем разобрался

Так ты ж схему видел. Обсуждали же вроде. Или это был не ты

Так ты ж схему видел. Обсуждали же вроде. Или это был не ты

Не я

Да хм. Я помню кто-то схему ttcall искал. Ему скинули и он говорил спасибки

Да хм. Я помню кто-то схему ttcall искал. Ему скинули и он говорил спасибки

Да хз, врядли я, у меня же схема от продавца есть

Что может быть за фигня? Пока ничего в монитор порта не отправлю, там ничего не пишется?

Только отправлю одно сообщение, так все работает

тэкс. пробую прошить attiny85 своим arduino nano в качестве программатора - и фиг.

игрался с программаторами в avrdude. один раз даже выводило incorrect device ID - типа, похоже на 328p (видимо, avrdude увидел чип борды, а не подключенный к нему tiny85

игрался с программаторами в avrdude. один раз даже выводило incorrect device ID - типа, похоже на 328p (видимо, avrdude увидел чип борды, а не подключенный к нему tiny85

usbasp возьми и не выноси мозг

avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x15

Там частоту надо понизить

usbasp возьми и не выноси мозг

он тоже не работает)

Частоту снизь. Уже обсуждалось миллион раз

Параметр -B

Частоту снизь. Уже обсуждалось миллион раз

я пропустил /usr/local/bin/avrdude -P /dev/cu.wchusbserialfa130 -c arduino -b 19200 -p ATtiny85 -B 500 -e та же хня

я пропустил /usr/local/bin/avrdude -P /dev/cu.wchusbserialfa130 -c arduino -b 19200 -p ATtiny85 -B 500 -e та же хня

Через USBASP

Снизь частоту

хм. попробую

Правда там человек страдал с attiny13. У меня 85-ые шьют влет

Что с плагинами под arduino IDE 2.x? Поддержки ещё нет?

Плагины? ЧатГПТ?

https://github.com/esp8266/arduino-esp8266fs-plugin

Plugin для работы с файлами

Никак я понять не могу, у меня есть 2 Serial (SerialMon и SerialAT). Пытаюсь в монитор порта вывести: SerialMon.write("~~~ Окончание загрузки модема write ~~~"); Нихрена не работает, пытаюсь вывести так: SerialMon.println("~~~ Окончание загрузки модема println ~~~"); Пытаюсь вывести так: SerialMon.println("~~~ Окончание загрузки модема println ~~~"); SerialMon.write("~~~ Окончание загрузки модема write ~~~"); В мониторе порта ответ: 14:44:57.703 -> ~~~ Окончание загрузки модема write ~~~

А что должно быть?

Флуш попробуй сделай

Тут флуш не причем, тут явно кот кривой...

Тут флуш не причем, тут явно кот кривой...

https://pastebin.com/Kdfmugrk

Тут флуш не причем, тут явно кот кривой...

Точно кривой? Можешь подсказать где поправить?

Точно кривой? Можешь подсказать где поправить?

Сразу не могу, но мысль есть. SerialMon.println("Окончание загрузки модема println"); SerialMon.write("Окончание загрузки модема write"); Так попробуй и расскажи что получится.

Да тильды-то че меняют?

Они экранированы стрингом

Сразу не могу, но мысль есть. SerialMon.println("Окончание загрузки модема println"); SerialMon.write("Окончание загрузки модема write"); Так попробуй и расскажи что получится.

15:10:09.443 -> Окончание загрузки модема write Вот очевидно, что проблема не там

А что должно быть?

Ну должно вывестись сразу в монитор порта

Эта строчка: SerialMon.write("~~~ Окончание загрузки модема write ~~~"); Должна в монитор вывести: ~~~ Окончание загрузки модема write ~~~

Мне кажется, я понимаю, но блин знаний нет ошибку выявить. Чуть выше я писал, что пока в порт что-то не отправишь, он не работает, может и тут также? Может первый println как-то запускает порт, и поэтому он работает?

Да, все верно, я прав

Да тильды-то че меняют?

Врать не стану, говорю же не уверен. В смысле не знаю. Знаю некоторые спецсимволы, которые влияют на стринг. Может тильда такая же же, может и нет. Проверить то не долго.
