на другом маке )

А можо как-то подробнее ? А то не очень понял как она будет открывать мосфет потом при включении питания

Откроет его питание, которое появится при включении зажигания.

Подскажите, как-то можно подключить 5 вольтовый энкодер к 8266?

Подскажите, как-то можно подключить 5 вольтовый энкодер к 8266?

Что значит 5 вольтовый энкодер?

Ссылку можно на сие чудо

Ссылку можно на сие чудо

Обычный энкодер

Обычный энкодер

Меня интересует слово "5 вольтовый" Я вообще энкодеры через землю подключаю

Меня интересует слово "5 вольтовый" Я вообще энкодеры через землю подключаю

https://sl.aliexpress.ru/p?key=CGSjweS

А ну это энкодер уже с подтяжками просто за тебя. А говоришь обычный) Ну подключай его пожалуйста

Так в esp8266 нет 5 вольт

Там все 3.3 вроде как

Ну подай 3.3. Это просто надо для подтяжки к высокому уровню.

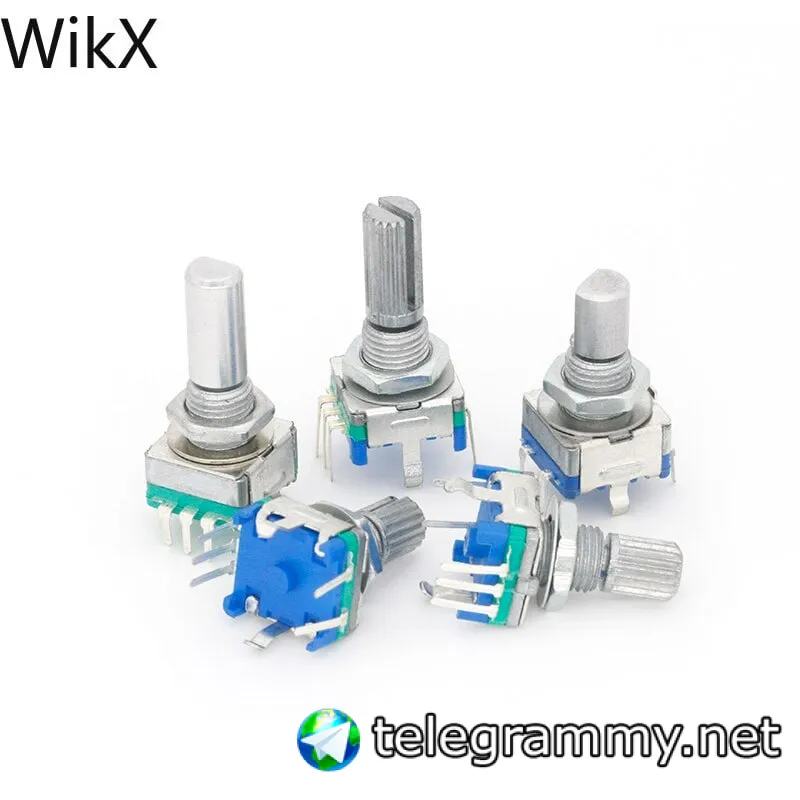

"Обычный" энкодер выглядят так

То есть вместо 5 вольт, 3.3 подать? А это как-то повлияет на работу?

А тут два кондера для антидребезга ну и подтяжки

То есть вместо 5 вольт, 3.3 подать? А это как-то повлияет на работу?

Никак. Я хуй знает зачем они подписали его 5

Там напряжения высокого лог уровня надо

Чтоб подтянуть. Можно вообще не подключать этот пин и использовать внутренню подтяжку INPUT_PULLUP

Чтоб подтянуть. Можно вообще не подключать этот пин и использовать внутренню подтяжку INPUT_PULLUP

Сложно

Про pullup понял

Не понял про уровни, мне что-то надо будет еще из компонентов?

Не понял про уровни, мне что-то надо будет еще из компонентов?

Нет

Про pullup понял

Ну вот и тут Pull up делается этими резюками на плате. Поэтому ему и надо эти 5 или 3.3 вольта

Ну и кондеры для антидребезга.

Короче я просто подключаю и все?)

Все для лентяев называется

Короче я просто подключаю и все?)

Можно сложно подключить

Нашёл...

ФУ бля что это

Можно сложно подключить

Хочу просто и без допов, ибо еще ждать месяц

Ну резисторы и конденсаторы всегда должны быть

Ну резисторы и конденсаторы всегда должны быть

Они есть, но они в этой схеме нужны?

Да я тебе уже три раза скзаал. Ну хватит одно и тоже спрашивать)

Да я тебе уже три раза скзаал. Ну хватит одно и тоже спрашивать)

Да ты пишешь загадками, я из твоих слов понял, что там уже все есть

А тут два кондера для антидребезга ну и подтяжки

Вот

https://forum.amperka.ru/threads/Переводим-уровни-энкодера-ec11-на-3-3v.22524/?ysclid=lhgp3lgu17451735899

https://forum.amperka.ru/threads/Переводим-уровни-энкодера-ec11-на-3-3v.22524/?ysclid=lhgp3lgu17451735899

Хм. Надо схему глянуть видимо

Вижу на плате 5 резисторов номиналом 10 кОм.

А нахуя их 5 если у нас положеня 3

Блядь глянул "схему" этого энкодера. Не пойму что у человека за траблы, лень даже разбираться.

Пальцем че-то трогает

Блять! Прочитал постом ниже. Он его запитал от 5 вольт и напихал еще делителей ЛОЛ 🤡

Блять! Прочитал постом ниже. Он его запитал от 5 вольт и напихал еще делителей ЛОЛ 🤡

Короче напрямую от 3.3 и все без всякой херни дополнительной, верно?

собралось чёта

Короче напрямую от 3.3 и все без всякой херни дополнительной, верно?

Чел как раз как ты думал. Решил подключить 5 вольт и пытаясь изобразитель уже че-то снаружи с делителями. Смешно

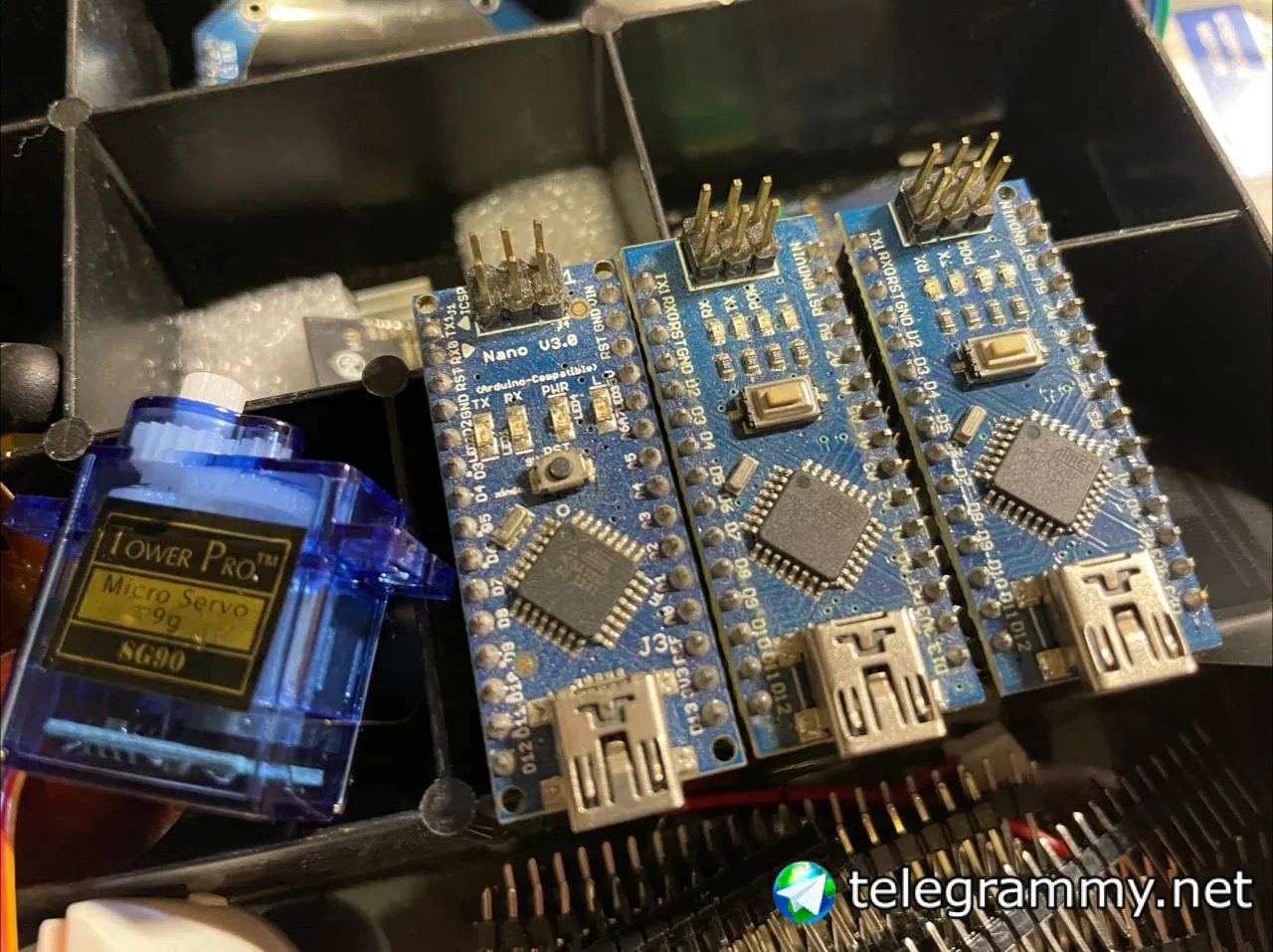

накидал побыстрому код, теперь можно с сервой повозиться

Чел как раз как ты думал. Решил подключить 5 вольт и пытаясь изобразитель уже че-то снаружи с делителями. Смешно

Я так не думал

Чел как раз как ты думал. Решил подключить 5 вольт и пытаясь изобразитель уже че-то снаружи с делителями. Смешно

Я спрашивал, а можно вместо 5 вольт запитать от 3.3

Ну его ввело в путаницу надпись 5 в 🤡

Ребят,а для связи arduino и esp8266 (по UART) нужен преобразователь логических уровней?

Ребят,а для связи arduino и esp8266 (по UART) нужен преобразователь логических уровней?

Можно делителем пин tx ардуины опустить до 3.3

А rx напрямую?

А rx напрямую?

Да, потому что уровень RX будет генерировать пин TX есп. А он 3.3

Спасибо)

А зачем делают связку Ардуино + ЕСП? На самой ЕСП можно не все тоже, что и на ардуино сделать?

Помимо вайфая

А зачем делают связку Ардуино + ЕСП? На самой ЕСП можно не все тоже, что и на ардуино сделать?

Сам не знаю

Может есть какой-то проект которй не могут переписать я хз

Просто странно, ардуинка вроде слабее, места меньше…

Зато 5 вольт, но тут тоже спорно

Они могут питаться от 2,5 вольт до 5,5. Так что вполне сделать ардуину и 3.3

● Operating voltage: ● 2.7V to 5.5V for ATmega328P

У кого опыта мало проще питаться от 5 вольт, например от обычной зарядки от телефона

Кстати, я тут делал блок для паяльника и впервые такое увидел

На кабеле 1 жила и 2 провода как экранирование у антенного

В итоге самый внешний - земля, центральный - 14.4 вольта, жила - 19.9 вольт

А зачем делают связку Ардуино + ЕСП? На самой ЕСП можно не все тоже, что и на ардуино сделать?

От задачи зависит. Gpio у esp модулей кот наплакал, ацп говно, внешние прерывания насколько помню тоже косые кривые, можно и дальше продолжать. Так что при некотрых задачах проще использовать esp тупо как модем

Привет. Подскажите, пожалуйста. Столкнулся с необходимостью увеличить количество портов. Взял расширитель. Подключил параллельно с экраном. Виснет скетч на моменте инициализации этого самого экрана. Выпаиваю лапы тх и рх от расширителя портов - все работает. Запаиваю - снова виснет. Два девайса. Две ошибки. Что может быть? Может как-то перемычки переставить стоит?

1. Что за экран? 2. Где в этом расширителе rx, tx? Он i2c 3. Схему вашего параллельного подключения покажите

Какую книжку посоветуете для новичка, чтобы вкатиться?

Скачал эту

1. Что за экран? 2. Где в этом расширителе rx, tx? Он i2c 3. Схему вашего параллельного подключения покажите

Тьфу. Туплю уже. Больше суток не спал. Извините. Конечно же SDA, SCL Та с Ардуино нано провод пошел вилкой на lcd1602 и тот расширитель портов A5 - scl A4 - sda

Тьфу. Туплю уже. Больше суток не спал. Извините. Конечно же SDA, SCL Та с Ардуино нано провод пошел вилкой на lcd1602 и тот расширитель портов A5 - scl A4 - sda

Земля и питание общие. Экран отдельно работает. Расширитель не проверял ещё. Очень не удобно выпаивать экран. Решил вначале уточнить тут

Тьфу. Туплю уже. Больше суток не спал. Извините. Конечно же SDA, SCL Та с Ардуино нано провод пошел вилкой на lcd1602 и тот расширитель портов A5 - scl A4 - sda

Ну если 1602 тоже висит на I2c, значит у него свой конвертер. Он случайно не на том же самом 8574 выполнен? У вас конфликт адресов тогда на шине

Какую книжку посоветуете для новичка, чтобы вкатиться?

Юрий Ревич, занимательная этроника. Сначала. Потом можно любую, хоть эту что ниже

Ну если 1602 тоже висит на I2c, значит у него свой конвертер. Он случайно не на том же самом 8574 выполнен? У вас конфликт адресов тогда на шине

К сожалению нету маркировки. Но чип тоньше, нежели тот, что на расширители

Ну если 1602 тоже висит на I2c, значит у него свой конвертер. Он случайно не на том же самом 8574 выполнен? У вас конфликт адресов тогда на шине

Хотя. Посмотрел фото в инете - тот же, если брать потолще

Окей. А мне перемычки как-то перебросить нужно на расширители портов, чтобы сменить адрес?

Нагуглите скетч i2c scaner, проверьте адреса устройств по отдельности, он показывает что висит на шине. - если совпадают то ой. Если меняются адреса перемычками то хорошо, у меня его нет, я не в курсе можно ли, смотрите доку какую нибудь

Нагуглите скетч i2c scaner, проверьте адреса устройств по отдельности, он показывает что висит на шине. - если совпадают то ой. Если меняются адреса перемычками то хорошо, у меня его нет, я не в курсе можно ли, смотрите доку какую нибудь

Сканер есть. Пользуюсь. Спасибо за совет

Если адреса разные, еще вариантом может быть резисторы подтяжки шины. Они есть на обоих устройствах и становятся параллельно подключными, что роняет их сопротивление, нужно или пересчитывать или хотя бы попробовать сдуть с одного устройства. Минимально возможное на шине вроде 1.5кОм
