Alex
Но тоже не открывается с нагрузкой
Alex
Причем не один, а несколько проверено
Alex
Конечно все с Китая.... Но тем не менее
Alex
Как просто проверить ?
Alex
Есть светодиод и обычный тестер
ㅤ
Как просто проверить ?
Никак. Если они с али, то это 100% подделка. Серий IRL/IRF там подделывают практически на каждом углу
ㅤ
А так в транзистор тестер вставить и посмотреть соответствуют ли даташиту
Alex
Никак. Если они с али, то это 100% подделка. Серий IRL/IRF там подделывают практически на каждом углу
Прошлые тоже были с Али....
В общем понял
ㅤ
Да ктож знает на какой мосфет они нанесли данную маркировку
ㅤ
Если они блять даже на транзисторы наносят маркровку температурного датчика DS18B20
Alex
А какой посоветуете для есп мосфет ?
Управляемое напряжение 12в, ток 1а .. ну пусть 5 с запасом
ㅤ
Брать транзисторы на али лотерея. Ну если только не совсем какие нибудь специфичные
ㅤ
А какой посоветуете для есп мосфет ?
Управляемое напряжение 12в, ток 1а .. ну пусть 5 с запасом
Биполяр поставить перед затвором или драйвер
Жексон
ㅤ
Irlml2502 мало?
Да вон у него несколько мосфетов якобы IRL. Один открывается полностью, другой нет. Где-то китайцы наебали
ㅤ
Надо посмотреть даташит
Чтоб он соответствовал даташиту не надо брать его на али. Там ничего не соответствует
Alex
Чтоб он соответствовал даташиту не надо брать его на али. Там ничего не соответствует
Так и брал с диким запасом
Alex
Что бы наверняка)) но...
Alex
В смысле открыть с 12в ? С нагрузкой в 12в?
ㅤ

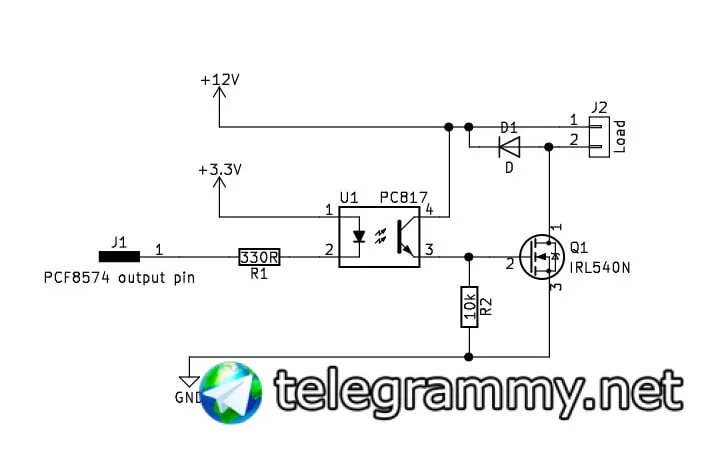

Вот как-то так
ㅤ
Вместо 3.3/pcf8574 будет земля и пин есп
Alex
Alex
У меня вот так и к есп
ㅤ
Я понял
ㅤ

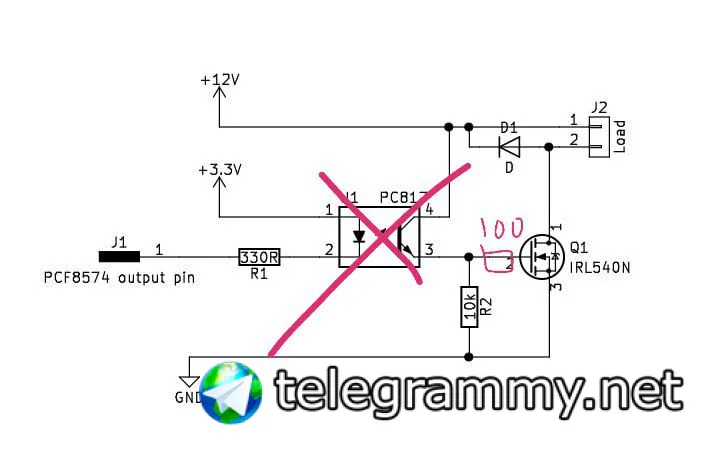

R1 только уменьши. 330 че-то жирно. Поставь 150
ㅤ
Тебе же надо просто включать мотор и выключать и все?
Alex
Alex
ㅤ
Бля, дошло, это не что бы проверить , а что бы хоть как то заставить работать!?)
В смысле хоть как-то
ㅤ
Я тебе сказал как проверить хоть базовые параметры - это купить транзистор тестер
Alex
Я тебе сказал как проверить хоть базовые параметры - это купить транзистор тестер
Да понятно. Схема не вариант , там плата готовая .
В общем разобрался, спасибо за помощь, буду искать как минимум тестер как максимум нормальные транзисторы
ㅤ
Да понятно. Схема не вариант , там плата готовая .
В общем разобрался, спасибо за помощь, буду искать как минимум тестер как максимум нормальные транзисторы
А как ты тогда на готовой плате пины поменял у есп?
Alex
А как ты тогда на готовой плате пины поменял у есп?
В том то и дело, заказал плату ну и в процессе изменил схему
Alex
До этого предыдущую сам травил , там была ошибка. Пришлось пины заменить, что бы развести нормально
Konstantin
Konstantin
Alex
Alex
Konstantin
Вот этот открывается
Тогда этот и используй, если хочешь чтобы с любым работало, меняй схему.
ㅤ
Тогда этот и используй, если хочешь чтобы с любым работало, меняй схему.
Да у него транзисторы с али. Лотерея
ㅤ
10 logic-level 10 - не logic level...
Konstantin
От 12 В должны открыться, если рабочие...
Max
Как просто проверить ?
берешь обычный тестер на прозвонку диодов
по шагам
1. (-) на сток (+) на исток - должна быть бесконечность
2. (-) на сток (+) на затвор - должна быть бесконечность
и вот сейчас момент истины
3. (-) на сток (+) на исток - должен что-то показать
чем меньше - тем лучше он открылся
если показания увеличиваются на глазах - в помойку ибо большая утечка а она или после пробоя или после перегрева
что потом приведет к пробою
также так легко определить пороговое значение для открытия
те TTL-мосфеты покажут очень малое значение тк откроются полностью
а остальные только приоткроются от тестера
Max
еще уточнение - старые высоковольтные мосфеты (те с рабочим в 700-900в) могут не открыться от тестера
им надо подать хотя бы 5В на затвор
Александр
Добрый день
Александр
Александр
есть программа с помощь которой можно наладить связь по HIDVendor ?
ㅤ
есть программа с помощь которой можно наладить связь по HIDVendor ?
Ты хочешь чтоб есп32 представился хидом?
Александр
он у меня находится HID, дело в другом, я не пойму как передать пакет
Александр
hDevice: 456
Path: \\?\hid#vid_303a&pid_0002#8&1fe9ea56&0&0000#{4d1e55b2-f16f-11cf-88cb-001111000030}
PID: 2
VID: 303A
Version: 256
Manufacturer: Espressif Systems
Product: ESP32S2_DEV
SerialNumber: 0
InputBuffers: 32
FeatureReportByteLength: 64
InputReportByteLength: 64
NumberFeatureButtonCaps: 0
NumberFeatureDataIndices: 1
NumberFeatureValueCaps: 1
NumberInputButtonCaps: 0
NumberInputDataIndices: 1
NumberInputValueCaps: 1
NumberLinkCollectionNodes: 1
NumberOutputButtonCaps: 0
NumberOutputDataIndices: 1
NumberOutputValueCaps: 1
OutputReportByteLength: 64
Reserved: 0
Usage: 1
UsagePage: -256
Александр
не кто не пользовался, подсказать не может не кто?
Александр
HidD_SetOutputReport
HidD_SetFeature
WriteFile
Александр
Ничего не берет (((
ㅤ
не кто не пользовался, подсказать не может не кто?
А взять пример от espressif и скопировать его, не?
ㅤ
подскажи ссылку
Как обычно на сайте вендора в документации
https://docs.espressif.com/projects/esp-idf/en/latest/esp32s2/api-reference/peripherals/usb_device.html
ㅤ
Фреймворк esp-idf
Александр
на стороне контроллера уже все сделано...
ㅤ
Причем тут winapi вообще и есп?
Александр
Причем тут winapi вообще и есп?

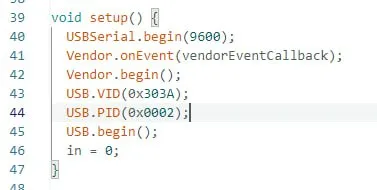

На стороне ESP я сделал Raw HID
теперь чтоб общаться с ПК необходимо наладить связь. Я использую WinAPI команды: HidD_SetOutputReport
HidD_SetFeature
WriteFile
ㅤ
На стороне ESP я сделал Raw HID
теперь чтоб общаться с ПК необходимо наладить связь. Я использую WinAPI команды: HidD_SetOutputReport
HidD_SetFeature
WriteFile
По винапи я думаю тебе надо в другой чат.
Vladev
Vladev
Vladev
Vladev
ㅤ
ㅤ
Бывает)
