Смущает схема подключения динамика от плеера в сим800

Тогда не подключай его

Оригинально. Через кондер. Я бы не додумался. Но будет работать.

Ну ты отойди при включении

У меня так друга убило

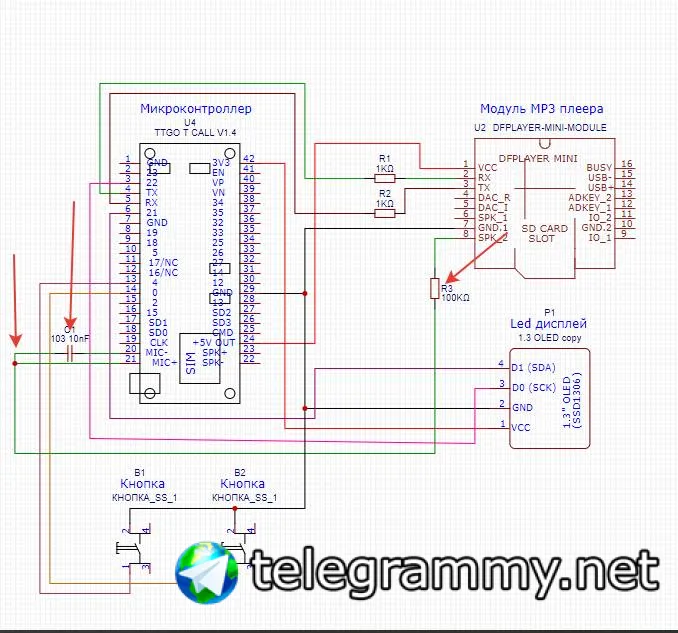

Появилась необходимость сделать небольшое устройство на базе МК NodeMCU V3 и GSM модуля SIM800l. Пока только обучаюсь по различным урокам и даташитам устройств, знаний минимум. Набросал небольшую схему, но встрял на вопросе электропитания. Суть устройства: На него будут происходить входящие звонки, после определения номера будет проверка номера абонента на наличие в базе, если номер в базе есть устройство снимет трубку, проиграет файл (например 1.mp3), сбросит звонок и самостоятельно позвонит по определенному номеру. Вероятно основные коннекторы я правильно соединил, но появилась проблема с пониманием, как подключить все это по питанию. Вся проблема в том, что модуль GSM требует напряжение 3.7 В ~ 4.4 В и ток от 0.7 мА в режиме ожидания до 2А пиковой силы. От самого МК его никак не запитать, логичнее всего наверное питать его от 1 банки 18650, не давая ей просаживаться, но я в итоге запутался как: все подключить так, чтобы аккум безопасно все время заряжался (долговечно аккумов не особо интересует, интересует безопасность) и питал как модуль, так и всю систему в целом. Посмотрел десятки роликов и везде вижу только как сперва заряжают аккумы, потом от них питают систему. Но мне такое не подходит, желательно, чтобы система была подключена в розетку и работала сама по себе. Я вам буду безумно благодарен, если поможете доделать схему, а также проверите, не забыл ли я какие-то элементы типа резисторов и т.д. Идеальным вариантом было бы если все это питалось от одного блоки питания UBS - USB Type-C, а дальше была разводка уже внутри устройства. Понимаю, что надо возвращаться к урокам физики, постепенно к ним обращаюсь, но надо заказать из Китая компоненты как можно скорее. Заранее спасибо за то, что постараетесь максимально избежать хейта и троллинга. Схема, которую набросал - ниже. Единственное на ней 2S компоновка аккумуляторов, думаю стоит поставить 1s.

Блок питания 12 вольт от розетки, желательно с ККМ, мона и без оного. Дальше DC-DC STEP DOWN на LM2596.

Блок питания 12 вольт от розетки, желательно с ККМ, мона и без оного. Дальше DC-DC STEP DOWN на LM2596.

Остался один вопрос с правильностью подключения. Так как схему делал впервые, немного неуютно, но в любом случае все заказал, жду

Спрашивай если вопросы появятся, с программированием я не дружу, а вот со схемами вполне.

Так я спрашиваю, только кроме того, что я мудак, схема говно, руки из жопы и того, что я не понял смысл жизни я дельного ничего не слышал

Спрашивай если вопросы появятся, с программированием я не дружу, а вот со схемами вполне.

А так есть пару сообщений выше моя схема, если есть возможность посмотреть ее и дать замечания, то я буду только благодарен

Смущает схема подключения динамика от плеера в сим800

а R3 не великовато значение?

а R3 не великовато значение?

Как определяешь?

а R3 не великовато значение?

У блоггера взял

Так то великовато, этот резистор дико ток уменьшит.

Как определяешь?

Входы

если только голос то можно ограничить полосу на 3500..4000 Гц

В GSM он уже ограничен

Его ж делали тогда, когда ресурсы очень ценились

я в микрофоны ещё не лазил, но раз это два входа, то он получается дифференциальный (надеюсь правильно употребил термин, ибо в аналоге я не сильно рублю)

но если перейти на язык сантехников, то получается так, когда на MIC+ прилетает импульс, то на MIC- прилетает отрицательная копия этого импульса из-за конденсатора, что увеличивает чувствительность...

А потом темы всплывают - меня кинули на 300 евро, группа помогите спасите

Нам евро не нужны. Само слово гомосятиной попахивает, не говоря еще о валюте.

если нет обработки на плате где стоит микрофон, то там аналоговый сигнал. Узнать это можно либо из схемы модуля, либо осцилом встать на выход и посмотреть

у меня есть и плата и осцил, задачи такой нет, поэтому пока пофиг

LilyGo если быть точным, примерно такая же херня

ну как тебе не ответить, ты чёта ваще расслабленный стал, надо настрополить )

LilyGo если быть точным, примерно такая же херня

Могу попросить померить напряжение на ногах модуля сим800?

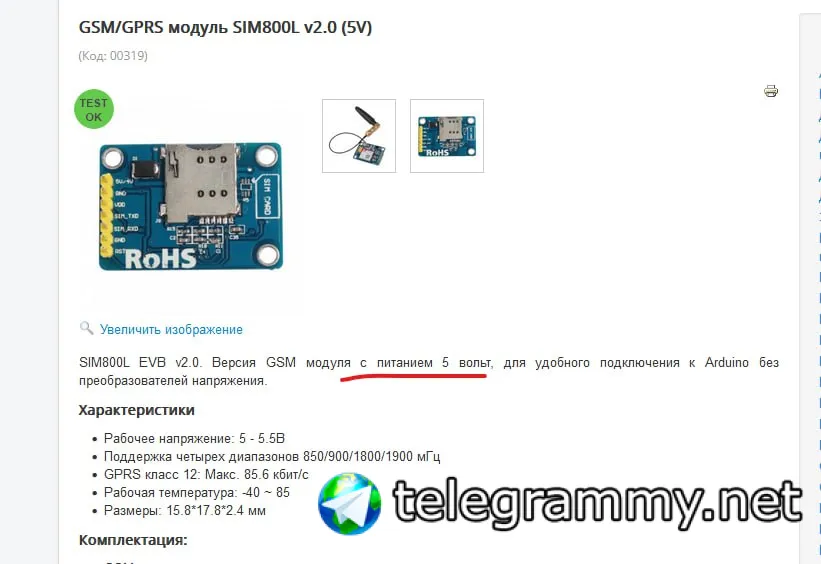

не вопрос, впросто есть 5 вольтовые, а не 3,7

То что ты показываешь это уже модуль. Там скорей всего стаб стоит

Могу попросить померить напряжение на ногах модуля сим800?

вот воистину - я понимаю что чатгпт наше все - но ровно 5 сек в гугле схема t-call с напряжометрами и мелкосхемами ((( https://cdn.compacttool.ru/downloads/LilyGo-SIM800L-IP5306-20190610.pdf 4,4 вольта если верить схеме на ногах модуля сим800

вот воистину - я понимаю что чатгпт наше все - но ровно 5 сек в гугле схема t-call с напряжометрами и мелкосхемами ((( https://cdn.compacttool.ru/downloads/LilyGo-SIM800L-IP5306-20190610.pdf 4,4 вольта если верить схеме на ногах модуля сим800
