Ground
Ну АЦП более менее не дорогие, у меня сомнения возникают только в том что смогу-ли я среднеквадратичное значение в реалтайме считать на МК
Alexander
там сетевое напряжение со всяких импульсный источников с кривым синусом будет, так что условно частота 50 Гц
Вопрос не про это. Мультиплексировать внутри периода сети или можно переключаться реже
Ground
Внутри периода не нужно мультиплексировать, но все 16 каналов надо не реже чем за 1 секунду прогнать,
Ground
ну тоесть 3 периода в теории должно влезть на измерение, потом переключение (какое-то время на это тоже уходит).
Alexander
HLW8012 не дорогие. Если их возможностей хватает можно сделать хоть на медленной ардуино
Ground
Забавная схемка однако, типа измеритель мощности в одном чипе
Alexander
Ток напряжение и мощность
Ground
Она честно среднеквадратичное считает?!
Alexander
Насколько я понял да, но не погружался
Ground
Хотя чёт народ пишет что точность у неё не очень, в реальных применениях если сравнивать с truRMS хорошими приборами, то как она?
Alexander
Сформулируйте для себя более точно задачу. Здесь нужны объективные критерии
Alexander
«как она») клева! Чё!)
Ground
Окей, для себя, нужно точно (не хуже 1% отклонений) считать мощность (ток и напряжение) для 16 каналов, с выборкой по каналу не хуже чем раз в секунду, и эти данные уже дальше отправлять (как, особо не важно)
Alexander
Окей, для себя, нужно точно (не хуже 1% отклонений) считать мощность (ток и напряжение) для 16 каналов, с выборкой по каналу не хуже чем раз в секунду, и эти данные уже дальше отправлять (как, особо не важно)
Я бы усомнился что при замере трех периодов из 50 это возможно на сильно индуктивной нагрузке. Здесь эксклюзивная hlw8012 лучше посчитает
Ground
но hlw8012 придётся на каждый канал свою ставить?
Alexander
но hlw8012 придётся на каждый канал свою ставить?
Да. А как еще вы хотите rms замерять? Теоретически можно сделать пару сотен замеров на канал за период т.е 200*16 замеров или 200*16*50 = 160 000 в сек чтобы замерить с точностью 1%
Ground
просто стоимость этой микросхемы соизмерима с LTC1966 которая обещает точность 0.1% для частоты до 1kHz не знаю уж каким макаром и сколько ей там периодов нужно для вычисления, но думаю что мультиплексировать ей 16 каналов на вход тоже не выйдет, но вот если хотябы 4 канала попробовать.
Ground
короче тут надо думать что лучше связка из LTC и АЦП или спец микросхема измерителя мощности, и то что 16 каналов на одну схему, это походе, да, не вариант для выбоки раз в секунду, тут или увеличивать период выборки или число схем увеличивать
Alexander
Все зависит от задачи. Измерять сферического коня в вакууме никаких микросхем не хватит
Alexander
https://github.com/ardyesp/ESPWebDAV интересная идея превратить обычную SD карту в сетевую. никто не пробовал? я бы такое сделал и для 3д принтера и для старых не востребованных фоторамок которые можно в интернет часы превратить
Ground
У ESP8266 входы толерантны к 5 вольтам?! Если I2C шину подтяну к 5 вольтам, норм работать будет? или нужно делать конвертор уровней для I2C ?
Alexander
просто сделайте подтяжку шины I2C к 3.3в
Ground
А у меня оконечное устройство которое с I2C работает питается от 5 вольтов
Alexander
это не проблема. если сделать подтяжку к 3.3в шина будет 3.3
Алексей
датчик холла у меня от 5 вольт и даже работает
Alexander
5в лучше не цеплять к есп
Ground
Шина I2C как я понял для управления подтягивает к земле, притом всё равно приёмник или передатчик, так что оно в принципе недолжна ничего знать о уровнях, правильно?
Alexander
не совсем так. шина I2C это две линии обе с подтяжкой к плюсу и коммутацией на землю
Alexander
ели подтяжку сделать на 3.3в то вся линия будет 3.3в. как правило устройства на 5в без проблем работают на линии 3.3в
Ground
Если устройство хочет переключить состояние с низкого на высокий оно просто оставляет его в воздухе, ожидая что шина подтянута к чему нужно на уровне МК, или всётаки оно притяет уровень к своему питанию?
Alexander
устройства коммутируют только на землю. к плюсу тянет внешняя подтяжка
Ground
Ну, всё это я и хотел узнать, спасибо
Ground
удобно однако )
Ground
Только не понятно становится зачем на каждой плате (аля распаяный сенсор или ещё какая хрень на I2C) китайцы подтягивают резисторами шину к питанию (((
Алексей
Я не так много юзал девайсов и2ц, но по датащитам они все привязаны к плюсу
Alexander
Только не понятно становится зачем на каждой плате (аля распаяный сенсор или ещё какая хрень на I2C) китайцы подтягивают резисторами шину к питанию (((
это для ардуинщиков, чтобы не забыли притянуть шину к питанию.
Alexander
кстати на некоторых платах стоит регулятор на 3.3в и подтяжка сделана к ним, несмотря на то, что внешнее питание 5
Ground
кстати на некоторых платах стоит регулятор на 3.3в и подтяжка сделана к ним, несмотря на то, что внешнее питание 5
Фигня выйдет если к Ардуине подключить и при этом подтянуть к 5В
Jason
ребят, я чуть отпал от иотной темы, а щас опять понадобилось
Jason
на чем щас хорошо быстро и дешево развернуть базовую системку для типичных сценариев:
Jason
- тригернуть алярм при сработке датчика
Jason
- включить девайс, если влажность понизилась
Alexander
из готового sonoff
Jason
(проводное/беспроводное - неважно)
Jason
- по хардварной кнопке что-то включить/отключить
Jason
да! и при этом, чтобы эта балалайка могла работать автономно при отключении инета
Jason
т.е. реконфигурить можно и в облаке
Jason
но если связь пропала, то чтобы все жило
Ground
У меня для этого HA дома на распберри живёт, и mqtt сервер. В принципе наверное можно и без него, но мне нравится концепция умного сервера и тупых оконечных устройств, когда вся логика обрабатывается условным компьютером а исполнительные устройства только исполняют и передают свой статус. Да sonoff с альтернативными прошивками можно, если нет желания от китайских облаков и интернета зависеть.
Anonymous
esp8266 + telegram bot
Алексей
Бот прокси еще требует :-(
Jason
esp8266 + telegram bot
это не готовое решение. или как минимум, требует не _минимального_ допила
Resident
Связка mqtt esp оказалась самой приемлемой
Алексей
Home Assistant?
Ground
Ага
ㅤ
ㅤ
что то я его не пробовал надо же.
ㅤ
много панелей щупал эту пропустил.
ㅤ

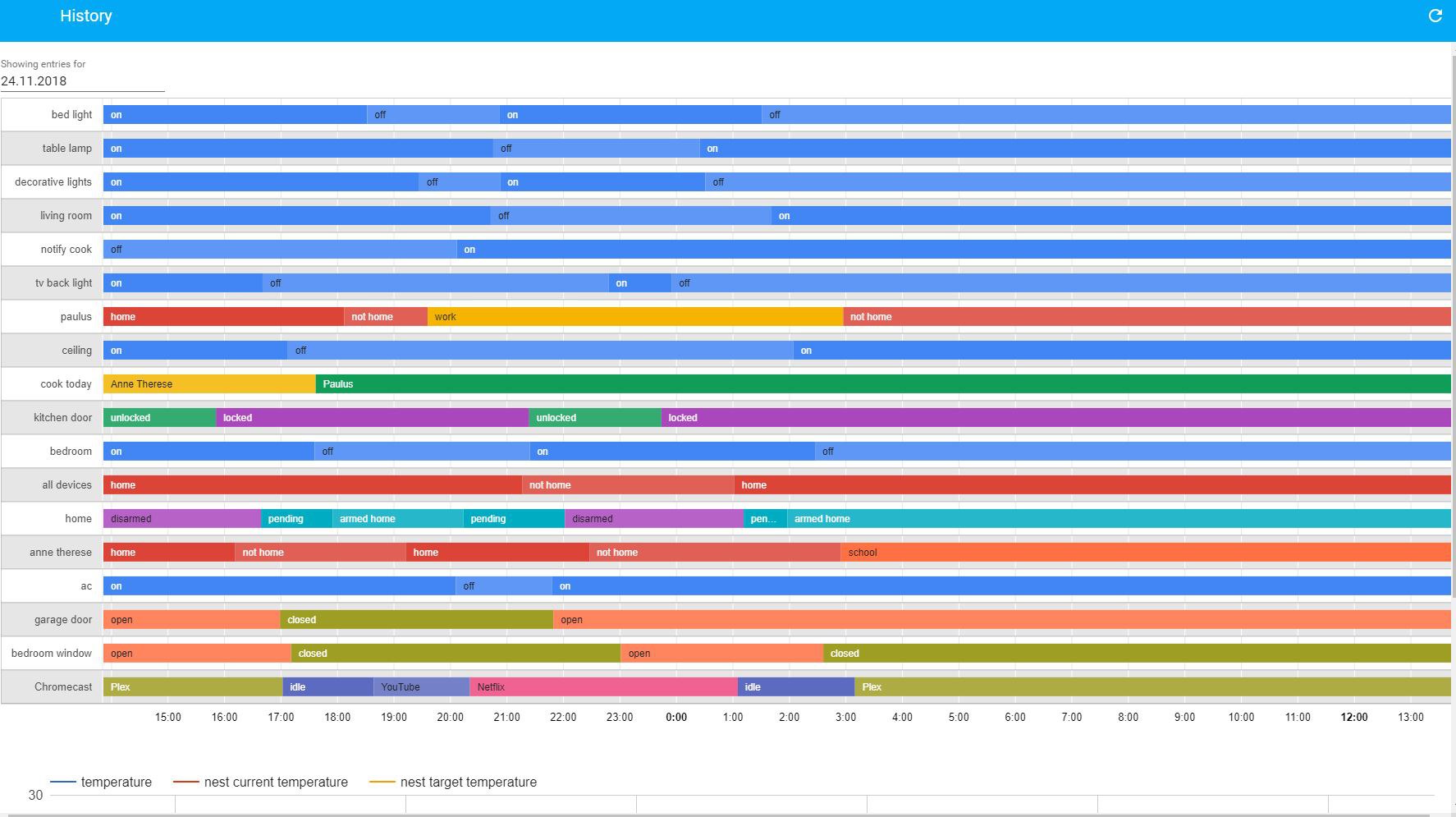

интересно сделано история вкл выкл показаний статусов. таймлайн прям
Anonymous
Гектор . будет жить. Поприветствуем!
ㅤ
нашел сразу минус
ㅤ
у него нет облака
ㅤ
у опенхаб есть облако которое долбит через NAT легко
ㅤ
а тут надо порты открывать на роутере или впн
Ground
Есть но вроде платное
ㅤ
реализация интересная конечно дашбоард похож на node-red почти один в один
Ground
Ну ХА попроще будет чем нодеред
Игорь
ㅤ
самый низкий ценник без доставки 12$
ㅤ

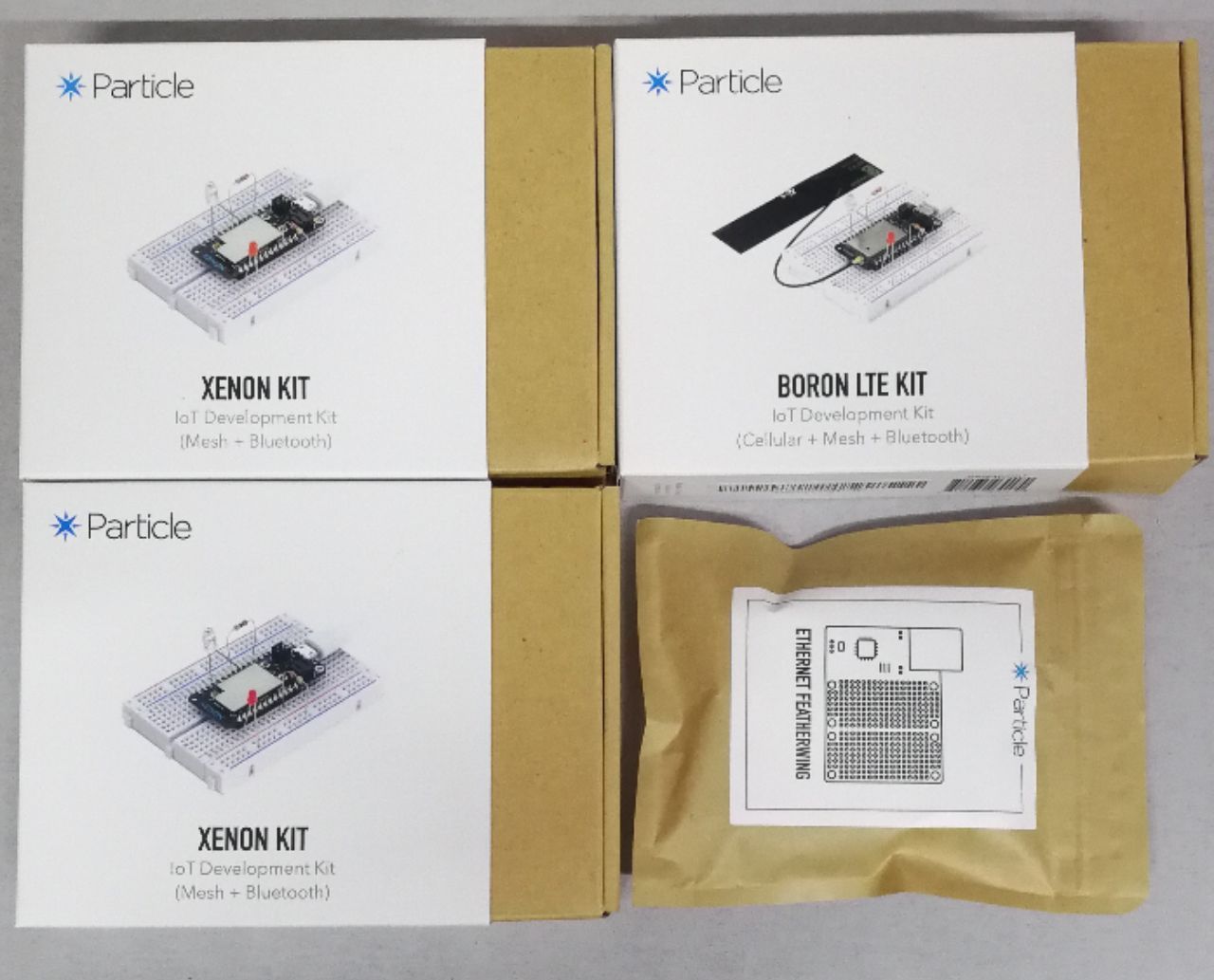

Xenon
ㅤ
да товар очень качественный конечно совсем не сравнимый с esp китай
Игорь
У меня был предзаказ ещё с весны. Только прошёл
ㅤ
а да сорри только 3 модуля от Adafruit релейный led и еще что то
ㅤ
ну ценник так кусачий к примеру в амперке photon стоит 2190р.
