VGS (Gate-to-Source Voltage) – напряжение насыщения затвор-исток. Это напряжение, при превышении которого увеличения тока через канал не происходит. По сути, это максимальное напряжение между затвором и истоком. Почем +/- ХЗ

https://learn.sparkfun.com/tutorials/retired---using-the-logic-level-converter Норм схема TTL конвертора, можно пользоваться?! Только я не понял зачем там на одной плате сразу и bi-direction и Uni-direction, можно ведь поставить 2 bi direct и без разницы будет где RX а где TX

https://learn.sparkfun.com/tutorials/retired---using-the-logic-level-converter Норм схема TTL конвертора, можно пользоваться?! Только я не понял зачем там на одной плате сразу и bi-direction и Uni-direction, можно ведь поставить 2 bi direct и без разницы будет где RX а где TX

Да

👍🏻

Я смотрю у вас все бидирект

👍🏻

http://alex-exe.ru/radio/microcontrollers/module-co-ordination-logical-level/

Я смотрю у вас все бидирект

Иники у них видимо для сигнальных линий или хз чего, мне бидиректа заглаза

Спасибо за ссылку, встроенный стабилизатор это хорошая идея!

VGS (Gate-to-Source Voltage) – напряжение насыщения затвор-исток. Это напряжение, при превышении которого увеличения тока через канал не происходит. По сути, это максимальное напряжение между затвором и истоком. Почем +/- ХЗ

А это может быть двуполярным питанием?

не знаю смотрю что там за полевик, врядли думаю.

может это просто что для N типа положительный потенциал подаём, для P отрицательный

Есть тут кто KiCad'ом 5-ым пользуется?

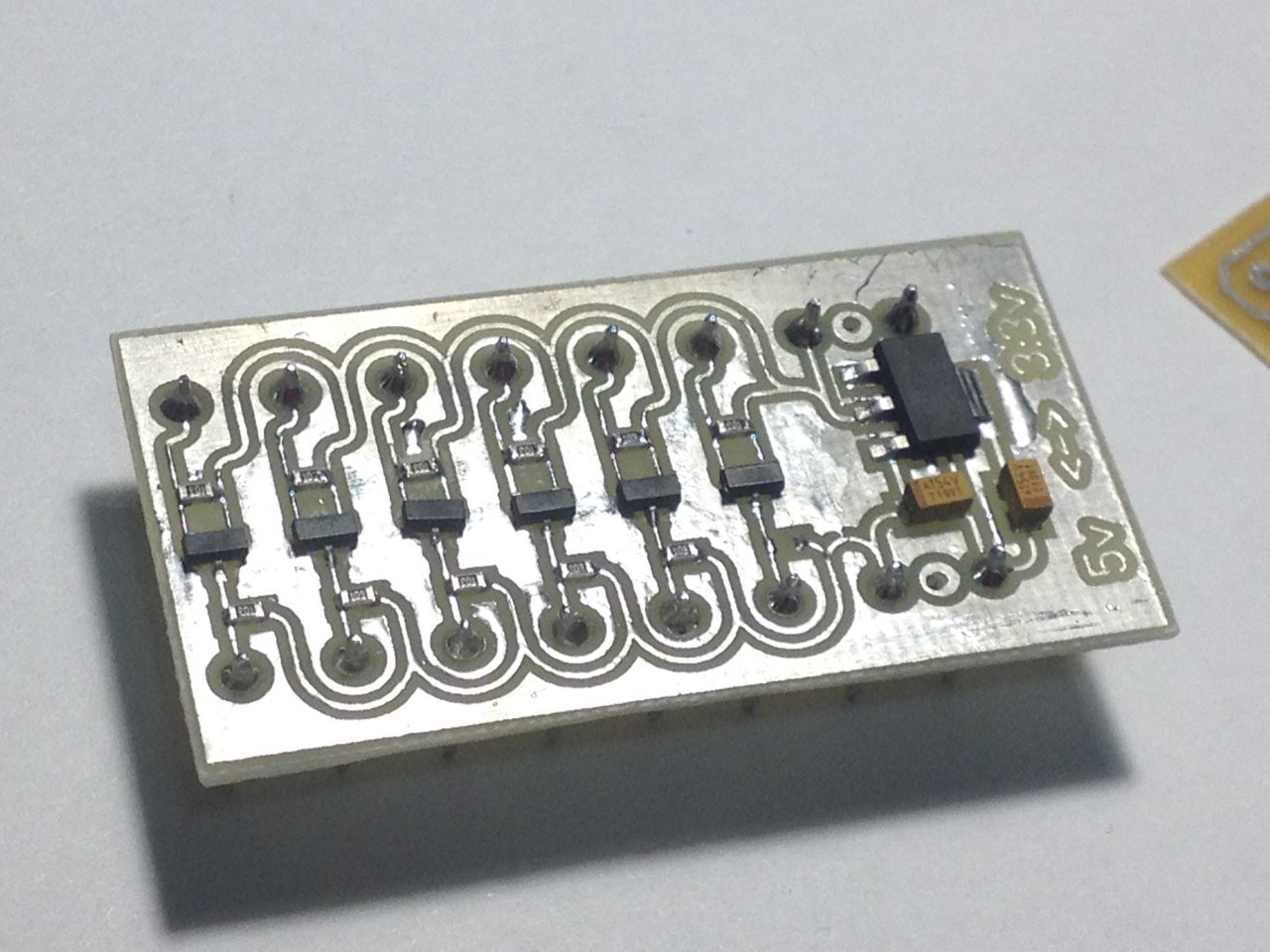

Никто не встречал у китайцев платку с распаяными мосфетами (и обвязкой) так что-бы штук 10 на одной, что-бы и от 3,3 и от 5 вольтовой логики норм работала?! на чём-то вроде FDN306P или AO3400?

Это единственные платы которые почему то китайцы не додумались делать и приходится их постоянно паять. Были бы где не дорогие, взял бы штук 50 сразу

Кстати если коммутировать полевиком реле, то возможно параллельно реле нужно будет диод поставить, что-бы индукционным током при выключении полевик не попортить.

Всегда так делаю и для реле(не трех что на модулях, там есть) и дач электро магнитов. Бывало что и контроллер умирал, если забывал.Но чаще просить глюки лезут неадекватные, сразу понятно, где то диод забыл

Если pin на есп умер может ли он быть всегда в состоянии закрытия реле

Потому что не реагирует а реле всегда включено

На выход или на вход не реагирует?

Ни как вообще

Я бы просто вольтметром померял (или если есть осцилографом) что на нём когда переключаешь состояния и тогда можно сделать выводы. В ESP вот не знаю есть-ли какая защита по току у пинов, думаю спалить их при желании не сложно

Релейный модуль на 8 релюшек

светодиодом проверить и все

отключив релейный модуль

может там 5 вольтовый он, и ESP его не может включить

Включал же

может там 5 вольтовый он, и ESP его не может включить

Там обе логики работают

ещё где-то читал что некоторые китайские модули только в путь могут всё сжечь ибо ток там больше чем нужно на пинах и подключать их напрямую нельзя

а с другими пинами таких проблем нету?

Нет

Сделаю аборт по телефону!) Смотреть и проверять все нужно. Мог и умереть. Но могли что то накосячить с кодом или с контактом

Тогда уумер скорее всего

Сделаю аборт по телефону!) Смотреть и проверять все нужно. Мог и умереть. Но могли что то накосячить с кодом или с контактом

Потому что 3 дня все отлично было

Сборка без пайки на перемычках

Потому что 3 дня все отлично было

Ничего не гарантирует. Очень часто мы делаем ошибочные выводы упуская какие то детали

С норм разъёмами с норм опресовкой контактов

Ща

#include <ESP8266WiFi.h> #include <WiFiClient.h> #include <ESP8266WebServer.h> #include <ESP8266mDNS.h> #include <ESP8266HTTPUpdateServer.h> #include <PubSubClient.h> const char *host = "esp8266-webupdate"; const char *ssid = "Xiaomi"; // Имя роутера const char *pass = "891261AA"; // Пароль роутера const char *mqtt_server = "192.168.1.166"; // Имя сервера MQTT const int mqtt_port = 1883; // Порт для подключения к серверу MQTT const char *mqtt_user = "elgro"; //wyebltda Логи для подключения к серверу MQTT const char *mqtt_pass = "891261AS"; //hAUHZd6r4_N_ Пароль для подключения к серверу MQTT #define BUFFER_SIZE 100 WiFiClient wclient; PubSubClient client(wclient, mqtt_server, mqtt_port); ESP8266WebServer httpServer(80); ESP8266HTTPUpdateServer httpUpdater; //---MQTT-------------------.length() // Функция получения данных от сервера void callback(const MQTT::Publish& pub) { String payload = pub.payload_string(); String topic = pub.topic(); String param; Serial.print(pub.topic()); // выводим в сериал порт название топика Serial.print(" => "); Serial.println(payload); // выводим в сериал порт значение полученных данн ///////////////////////////////////////// // проверяем из нужного ли нам топика пришли данные if(topic == "home/relay/D1"){ if(payload == "on"){ Serial.println("D1 On"); digitalWrite(D1, HIGH); } if(payload == "off"){ Serial.println("D1 Off"); digitalWrite(D1, LOW); } } // проверяем из нужного ли нам топика пришли данные if(topic == "in/relay/D2"){ if(payload == "on"){ Serial.println("D2 On"); digitalWrite(D2, HIGH); } if(payload == "off"){ Serial.println("D2 Off"); digitalWrite(D2, LOW); } } // проверяем из нужного ли нам топика пришли данные if(topic == "in/relay/D3"){ if(payload == "on"){ Serial.println("D3 On"); digitalWrite(D3, HIGH); } if(payload == "off"){ Serial.println("D3 Off"); digitalWrite(D3, LOW); } } // проверяем из нужного ли нам топика пришли данные if(topic == "in/relay/D4"){ if(payload == "on"){ Serial.println("D4 On"); digitalWrite(D4, HIGH); } if(payload == "off"){ Serial.println("D4 Off"); digitalWrite(D4, LOW); } } // проверяем из нужного ли нам топика пришли данные if(topic == "in/relay/D5"){ if(payload == "on"){ Serial.println("D5 On"); digitalWrite(D5, HIGH); } if(payload == "off"){ Serial.println("D5 Off"); digitalWrite(D5, LOW); } } // проверяем из нужного ли нам топика пришли данные if(topic == "in/relay/D6"){ if(payload == "on"){ Serial.println("D6 On"); digitalWrite(D6, HIGH); } if(payload == "off"){ Serial.println("D6 Off"); digitalWrite(D6, LOW); } } // проверяем из нужного ли нам топика пришли данные if(topic == "in/relay/D7"){ if(payload == "on"){ Serial.println("D7 On"); digitalWrite(D7, HIGH); } if(payload == "off"){ Serial.println("D7 Off"); digitalWrite(D7, LOW); } } // проверяем из нужного ли нам топика пришли данные if(topic == "in/relay/D8"){ if(payload == "on"){ Serial.println("D8 On"); digitalWrite(D8, HIGH); } if(payload == "off"){ Serial.println("D8 Off"); digitalWrite(D8, LOW); } } ///////////////////////////////////////// // проверяем из нужного ли нам топика пришли данные if(topic.indexOf("relay") != -1){ //param = topic.substring(topic.lastIndexOf("/")+1, topic.length()); //param.toCharArray(param_ch, 2); //payload.toCharArray(payload_ch, pl_len); //digitalWrite(param_ch, payload_ch); Serial.println("OK"); } } //MqttConnect void MQTTSetup() { // подключаемся к MQTT серверу if (WiFi.status() == WL_CONNECTED) { if (!client.connected()) { Serial.print("Connecting to MQTT server "); Serial.print(mqtt_server); String clientId = "ESP8266Cliental-"; clientId += String(random(0xffff), HEX)

; Serial.println("..."); if (client.connect(MQTT::Connect("arduinoClient35").set_auth(mqtt_user, mqtt_pass))) { Serial.println("Connected to MQTT server "); client.set_callback(callback); // подписываемся под топики client.subscribe("in/#"); // client.subscribe("test1/2"); } else { Serial.println("Could not connect to MQTT server"); } } if (client.connected()){ client.loop(); //refreshData(); } } } // void WifiSetup() { WiFi.hostname("Project93"); // подключаемся к wi-fi if (WiFi.status() != WL_CONNECTED) { Serial.print("Connecting to "); Serial.print(ssid); Serial.println("..."); WiFi.begin(ssid, pass); if (WiFi.waitForConnectResult() != WL_CONNECTED) return; Serial.println("WiFi connected"); pinMode(LED_BUILTIN, OUTPUT); delay(500); } } void setup(void){ Serial.begin(115200); Serial.println(); Serial.println("Booting Sketch..."); delay(10); pinMode(D1, OUTPUT); pinMode(D2, OUTPUT); pinMode(D3, OUTPUT); pinMode(D4, OUTPUT); pinMode(D5, OUTPUT); pinMode(D6, OUTPUT); pinMode(D7, OUTPUT); pinMode(D8, OUTPUT); MDNS.begin(host); httpUpdater.setup(&httpServer); httpServer.begin(); MDNS.addService("http", "tcp", 80); Serial.printf("HTTPUpdateServer ready! Open http://%s.local/update in your browser\n", host); } void loop(void){ WifiSetup(); MQTTSetup(); httpServer.handleClient(); delay(10); }

Рекомендую прозвонить соединения, потом прошить скетч blink с этим портом. Если не будет «мигать» значит накрылся. Иначе могут быть какие то связанные факторы

Кстати пин какой?

D1 D2

D2 D3 точнее

Насколько понимаю на разных платах это могут быть разные gpio

Nodemcu

в коде же gpio указывают а не физические пины?!

Это без разницы

в коде же gpio указывают а не физические пины?!

)

Может та какой RXTX сидит а вы его дёргаете

Может та какой RXTX сидит а вы его дёргаете

Вы в коде у меня где то библиотеку wire увидели))

В коде проблем нет

Не получилось ещё пока это место реализовать

if(topic.indexOf("relay") != -1){ //param = topic.substring(topic.lastIndexOf("/")+1, topic.length()); //param.toCharArray(param_ch, 2); //payload.toCharArray(payload_ch, pl_len); //digitalWrite(param_ch, payload_ch); Serial.println("OK"); }

Вообщем самый хороший совет уже прозвучал тут, прошить блинк на этот порт, если работать не будет, забить на него и пользоваться остальными

Видимо придётся так поступить

можно даже не блин, а тупо прошить espeasy и поиграться

чтоб быстрее было

Да вопрос другой был

Может ли пин умереть и остаться в состоянии LOW

может

Тогда хреново)

Может ли пин умереть и остаться в состоянии LOW

Вероятность есть. Но чаще всего выходной каскад пробивает насквозь после чего чип начинает заметно греться и глючить.

Такого не наблюдал всё штатно ребутов небыло

прусь от esp

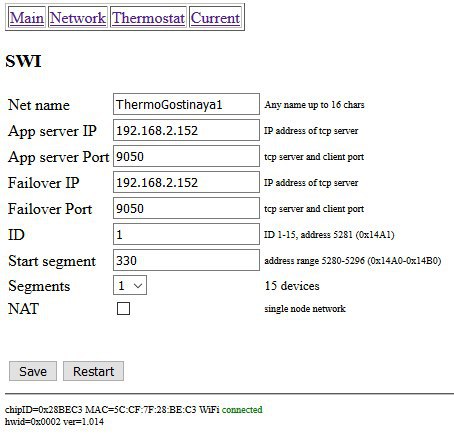

испльзую вэб конфигуратор для своей прошивки, добавил номер версии чтобы знать на чем какая версия. может кто знает способ как автоматизировать инкремент версии?

хотя наверно можно не версию запоминать а время компиляции?

прусь от esp

А можно посмотреть вашу реализацию кода, тоже хочу сделать веб интерфейс, с минимумом информации, в основном для обновления прошивки.

какая часть кода интересует?

это библиотека для постоения вэб интерфейса. хотя если вы не изучали шаблоны прочитать будет трудно) но я как только изучил шаблоны без них теперь никуда. я от них прям прусь. гениальная вещь. библиотека сделана так, что в нее можно как плагин вставлять новые странички и набор параметров для редактирования.

А что за шаблоны, подскажите?

расширение языка с++, в частности версии с++11

Спасибо, почитаю)

испльзую вэб конфигуратор для своей прошивки, добавил номер версии чтобы знать на чем какая версия. может кто знает способ как автоматизировать инкремент версии?

многие так пользуют. А вариант с SPIFFS не нравиться? зато код С постоянно не надо компилить. Залил изменненые полноценные web страницы в SPIFFS и все. Или все же в коде С удобнее страницы писать?

просто интересно мнение кому как нравиться

с SPIFFS не разбирался. html сейчас совсем мало, не критично и в коде писать

Мне понравилось исполнение метеостанции с spiffs https://it4it.club/topic/55-meteostanciya-na-esp8266-ot-it4itclub/

кто знает хороший клиент для mqtt под виндуз? пользую mqtt-spy, но он глючный

@alexxill mqtt.fx попробуй не знаю как насчёт хороший, но я пользуюсь вроде все ок

Немного оффтопа может интересно будет кому.
