Marat
Сори за ошибки, печатаю левой, правой паяльник держу
?
Обидно когда ослику канал жгешь... Щуп херня.
?
Хотя щупы у осликов от 1500 начинаются...
?
Я перед тем как осликом тыкать, проверяю напряжения мкльтиком.. сжечь прибор за 6к и сжечь прибор за 80к офигеть какая разница хаха. Моему ослику нельзя больше 150в давать.
Marat
У меня продвижение. Увидев что уменьшая сопротивление подтяжек увеличивается напряжение на gpio 35, я решил поубирать их, в итоге даже снял с платы ads1115 заводские и о чудо, аналоговый вход заработал как надо. Я не понимаю природу этого, но надо будет разобраться.
Marat
На каком именно?
Marat
Было 3.7
Marat
Сейчас сколько датчик выдает
Marat
Аналоговый
Marat
Мама, роди меня обратно. Я ничего не подаю, на пине было 3.7 когда к нему вообще ничего не подключено.
Marat
Датчик питается от 3.3 и выше подать соответственно не может.
Marat
Это у меня i2c на 32 33 пинах каким то неведомым образом наводит лишнюю напругу на другие пины adc1
Marat
У adc1 пинов на сколько я знаю нет положения high
Marat
Мне абсолютно так же не понятно. Я подрубал осцил, на питании 3.3в, на пине 3.7 и немного скачет.
Serjio
Так он же сказал, есп от 3.3, а память - от 5
Marat
I2C от 5в.
Marat
Возможно сделай я соглосование лог уровней избежал бы этого феномена.
Serjio
Паразитное питание?
Marat
Видимо
Marat
Ну у меня пока только 3 емкостных датчика влажности сдохло. :)
Marat
Надо в общем переделывать наф все. Правильно разводить землю, фильтры в каждую дырку, на входе перед понижайкой 4500мкФ.
Marat
Ads1116 i2c ацп 16 бит
Marat
1115,*
Marat
У меня там еще много переферии 5В, 7В, 12В. И только 1 датчик 3.3В, который я от еспехи питаю. Питать все от мк мне кажется не очень, а еще одну линию на 3.3в запихать некуда.
Serjio
А что мешает питать от стабилизатора?
Marat
Я максимально все гальванически развязал, по этому друг на друга ничего не наводит, чисто внутри самой i2c кавардак.
Serjio
Ну доломаешь рано или поздно.
Marat
Знаю что это не хорошо, я выше об этом сам же и написал.
Marat
Сделаю следующий раз когда буду переделывать плату.
Marat
По мимо нее еще на i2c висят часы, bme280, bh1750
Marat
Я самоучка, по этому отрицательный опыт для меня тоже опыт и все ваши замечания я внимательно выслушиваю. В следующий раз перед заказом платы выложу ее сюда. :)
Marat
Оно со стабом на 5в.
Marat
Я только что написал, что на нем есть стаб. Есть две ревизии 280й
Marat
У меня и так 2 dc-dc на плате. :)
Marat
Да
Marat
На 5В новая, качественная, номер сейчас не вспомню, но у нее хороши характеристики, на 7в стандартная lm2596, т.к. Там индуктивная нагрузка.
Marat
Не
Serjio
А почему говнецо?
CRM
Давно ли DC-DC стали резисторами. В отличии от которых у них импульсный режим работы.
Alex
От 3.3В по этой схеме
Кстати за схему отдельно спасибо. У меня вопрос такой, мне она где-то на буржуйском форуме встречалась, только для пнп биполярных, её получается можно использовать и для п канальных моп или она как раз только для моп?
Evgeniy
@AlexSamara763 не может такого быть, для PNP резистор в базу ещё нужно
Alex
@AlexSamara763 не может такого быть, для PNP резистор в базу ещё нужно
А есть фото? А то биполярных есть кучка, лежат мёртвым грузом, выкидывать жалко)
Evgeniy
1К последовательно в базу
Alex
1К последовательно в базу
А, понял для чего он там нужен. Спасибо.
Evgeniy
Если это какой то мощный PNP транзистор - можно в 2-3 раза уменьшить. Если 2N3906, можно в 10 раз увеличить.
Marat
Подтяжки должны быть с большим сопротивлением, чтобы дерезга небыло и работе сигнала не мешало.
В i2c они используются, что бы компенсировать емкость и выровнять сигнал.
Indr1x
Емкости компенсируются индуктивностями, а не сопротивлением. Подтяжки там нужны потому что i2c реализована как система с открытым коллектором
Marat
Сопротивление компенсирует влияние ёмкости на формирование сигнала? Компенсирует. 😁
Marat
Или как это еще назвать?
Andy
Так то есть простая формула для расчета резистора на i2c R = 1us/C, где С - емкость линии. Для 100кГц
Indr1x
Сопротивление компенсирует влияние ёмкости на формирование сигнала? Компенсирует. 😁
Несовсем. Добавляя резистор из за ОК, и имея емкость линии, вы получаете RC цепочку которая начинает затягивать фронты. Подставляя нужное сопротивление вы немного невилируете этот эффект rc цепи. Но по факту резистор там не для этого
Marat
Но все равно всем спасибо. Сейчас у меня все заработало, потом переделаю все с нуля, до этого изучив досконально вопрос, что бы больше не сталкиваться с подобным.
Marat
На практике теория познается значительно быстрее. =)
Andrey
по моим наблюдениям в РФ качество чуть получше. может это только нам так везет
Marat
Я в резоните заказываю, качество отменное, но дорого. Хотя если заказывать большую партию выйдет как у китайцев.
Andrey
электроконнект
Marat
От размера зависит. Для плат 150*100 уже штук 20 хватит.
Marat
У них есть калькулятор, можно загрузить свой гербер выставить параметры и он достаточно точно посчитает цену.
Marat
А у esp32 есть какой то решим самодиагностики, например после самопроизвольного ребута написала какой то номер ошибки?
ok-home
enum esp_reset_reason_t - но думаю это не то что вам нужно https://docs.espressif.com/projects/esp-idf/en/latest/esp32/api-reference/system/misc_system_api.html
Alex
Русалоксом
Andrey
А с русалксом не было опыта?
даже не знаю кто такие
Alex
Они на свете в основном специализируются. У них есть интересное решение для светодиодов, конкурент синкпада. Но обычные платы вроде тоже делают.
Andrey
Они на свете в основном специализируются. У них есть интересное решение для светодиодов, конкурент синкпада. Но обычные платы вроде тоже делают.
ну мы на алюминии делаем в электроконнекте, иногда в резоните. в принципе задачи решаются, проблем нет
Александра

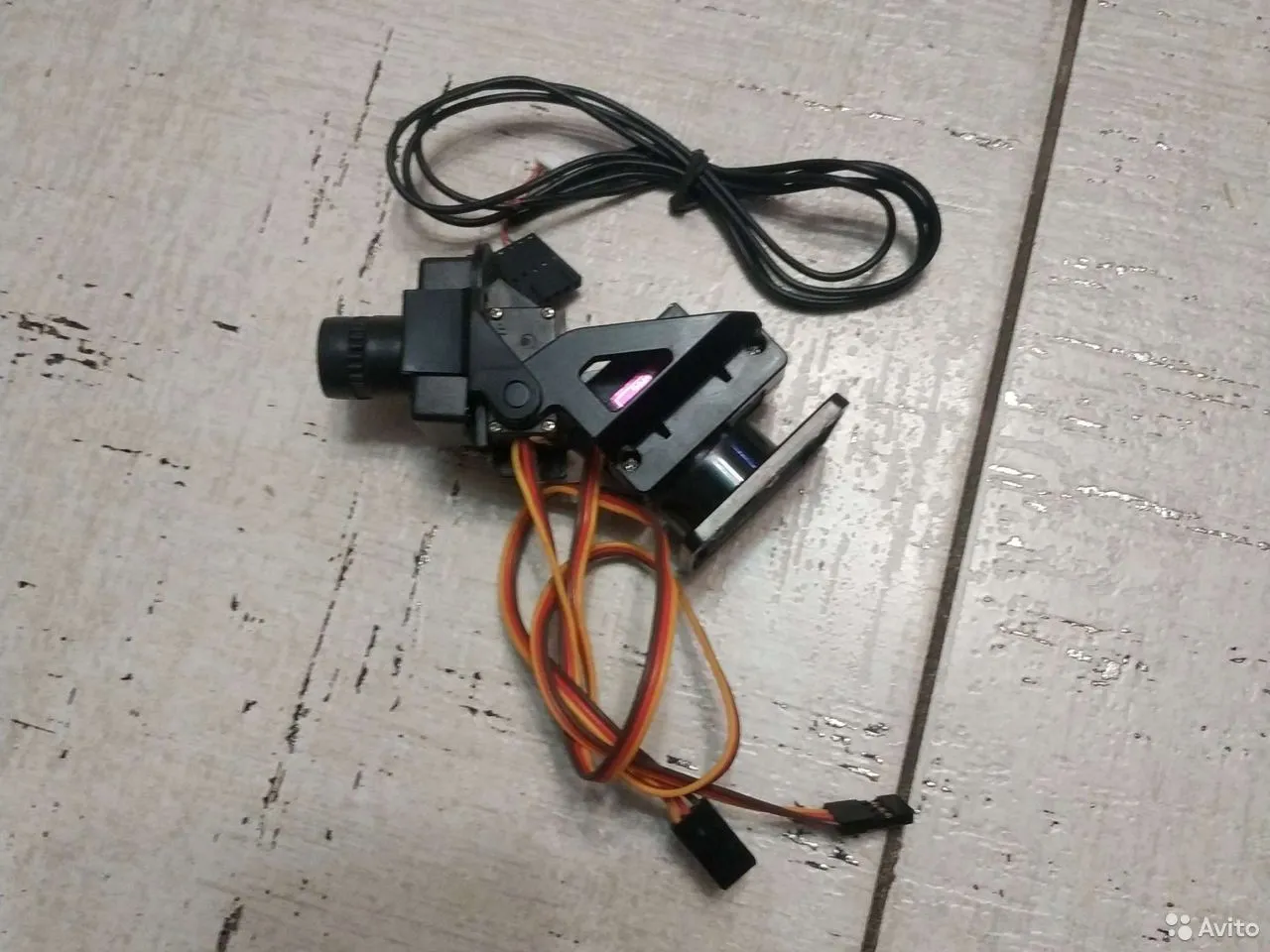

Всем привет. А не завалялось ли у кого пару таких лишних приводов без камер в пределах Москвы?
Александра
Marat
А подскажите, дисплеи этой фирмы еще актуальные (в плане наличия)? У меня лежит один 7" не знаю имеет ли смысл за него браться?
Vik
https://t.me/alliobzor/1011 здесь приложение брал(старая версия) и через QIWI платил сегодня. Получилось.
Denis
есть спецы, которые подскажут как правильно перевести и прочитать координаты?
Denis
Andrey
а шо тут не так? градусы, угловые минуты и секунды
Evgeniy
В примерах от Espressif есть nmea parser с переводом в decimal degrees
ok-home
https://support.google.com/maps/answer/18539?hl=ru&co=GENIE.Platform%3DDesktop
Alex
Привет подскажите у всех на слабом компе esp32 компилируется 5 минут😊 Есть старенький нетбук 10" очень удобный, win10 и 7 он еле тянет и компилирует 5 минут блинк, а на ХР летает но там нет поддержки esp32 последняя ide ставится но не шьет. Думаю накатить lubuntu как думаете поможет?
