А gpi34, 35 не имеют же внутренних подтягивающих резисторов, как они вообще самовольно могут подтягиваться у питанию?
Не бывает такого, здесь другая проблема
Evgeniy
Alex
флюс не нужен для пайки подобных вещей вообще
Некоторые компоненты не хотят лудится без флюса, либо пайка неудольтварительная получается. С флюсом все нормально получается.
Evgeniy
китайские?)
Alex
К примеру советские резисторы)
Evgeniy
обычно штыри PLS китайские не лудятся
Alex
Первые вспомнил из недавних
Alex
Это тоже
Evgeniy
К примеру советские резисторы)
они отлично лудятся без дополнительного флюса, т.к. уже покрыты специальным сплавом или оловом, только нужно счистить обычным ластиком окисел
Evgeniy
коллега так припаял 3 вт светодиоды на работе, через несколько месяцев они физически отвалились, а припой почернел
Alex
Да, есть любители кислотных флюсов)) у меня есть кислотные флюсы, но я их для рэа не использую. Для проводов по настроению ещё могу лти120 использовать.
Alex
Попробую переназначить
Evgeniy
Так насчет отсутствия старта - была тема на форуме, где ESP, не помню какая не стартовала из-за медленно нарастающего напряжения
Alex
Ну некоторые батарейки к примеру без кислоты не залудить, а холдер не всегда возможно использовать и не всегда он есть)
Alex
А что в сериал порт пишет когда не стартует?
Не смотрел, просто прошивал в одном месте, а подключаю в другом. От ноута не рискую на прямую включать с подключенными транзисторами. Там глюк на светодиодах проявляется как, все они светят на максимум (4,3-4,4А) , сама еспшка не подключается к роутеру и не создаёт точку доступа (в настройках wled идёт, если нет подключения в режиме клиента, то создаёт точку)
Marat
Не бывает такого, здесь другая проблема
Понять бы еще в чем. Мк запускается и на пине сразу 3.7В, при том к нему вообще ничего не подключено. Периодически скачет на 2.8В.
Evgeniy
Понять бы еще в чем. Мк запускается и на пине сразу 3.7В, при том к нему вообще ничего не подключено. Периодически скачет на 2.8В.
В источнике косяк, такого не бывает просто так
Marat
Проблема связана как то с i2c. До того как добавил АЦП 1115 все было нормально.
Дима
Добрый вечер. У кого-нибудь есть инфа по поводу использования инструкций для векторных вычислений esp32-s3? В оффициальном референс мануале пока не вышла эта голова. Мб кто извлёк инфу из реализаций библиотек dl или dsp? Или мб из оверлейев xtensa?
Marat
Подключил к ADC2 датчик, он наоборот стремиться притянуться к 0. Я на i2c не делал согласование логических уровней, а подключен он к adc1. Может быть в этом проблема, спросил бы я, если бы вы умели из моей головы читать мою схему и что я там напаял и накодил...
Evgeniy
схему можно нарисовать
Evgeniy
Marat на I2C достаточно притянуть резистор к 3.3В, там же open drain
Lucifer
Народ, всем привет
Lucifer
rst:0x3 (SW_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0018,len:4
load:0x3fff001c,len:1044
load:0x40078000,len:8896
load:0x40080400,len:5828
entry 0x400806ac
ets Jun 8 2016 00:22:57
Lucifer
как лечить?
Lucifer
бесконечная перезагрузка
Lucifer
потребление при 3.3в - 40мА . В режим загрузчика входит нормально, прошивается тож нормально.
Lucifer
п.с. питаю от лабараторного блока питания. Напрямую к ноге 3.3в. + ошибка явно не по питанию
Evgeniy
прошивка нерабочая
Lucifer
хм, прошивка марлин 2
Lucifer
собралась нормально
Evgeniy
если эта прошивка запускается на другом экземпляре - дохлая flash память внутри модуля
Lucifer
другого чипа под рукой нету(
Evgeniy
Тогда поищи другую прошивку, любую вообще
Lucifer
только пико д4 распаяный на скорую руку для теста, но там гемора много, нужно припаивать к платке юарт преобразователь и тп + на плате вообще не разведена антена а она нужна для тестов
Lucifer

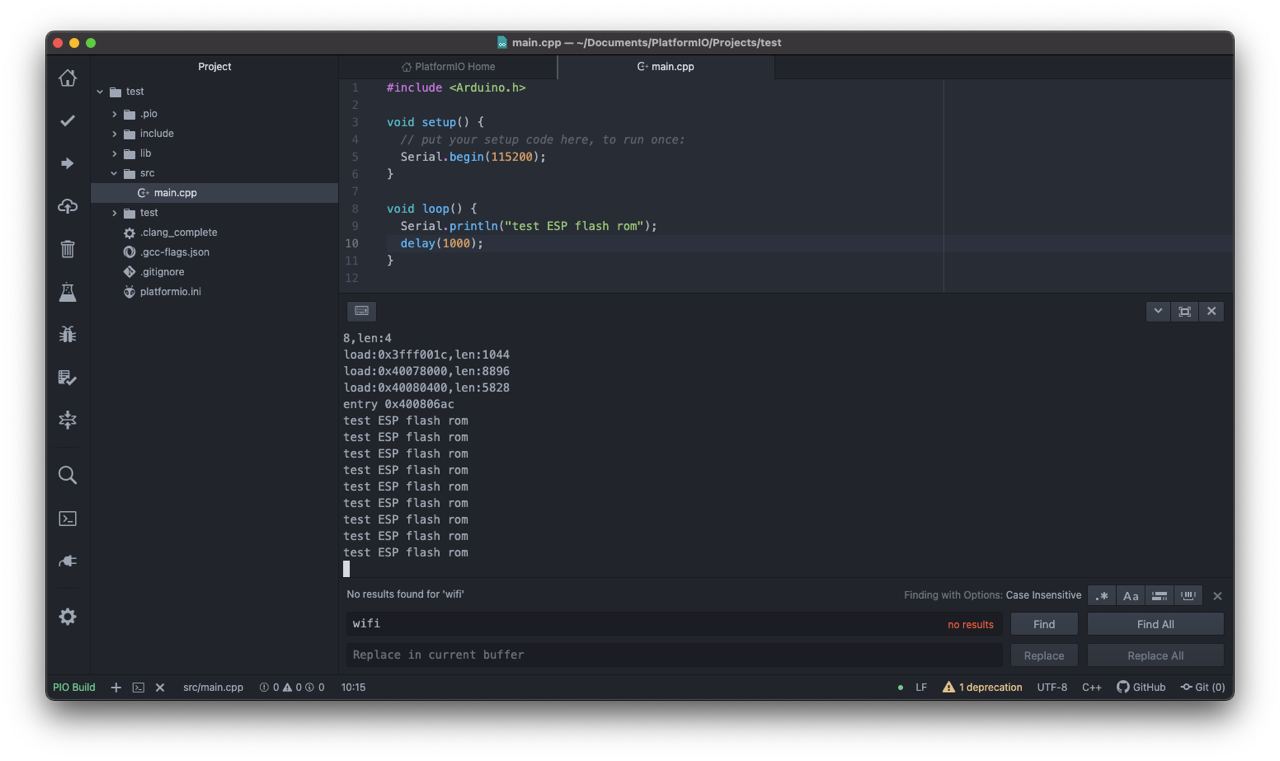

могу прошить чем ни будь другим
Evgeniy
самое время так и сделать...
Lucifer
щя попробуем
Lucifer
Lucifer

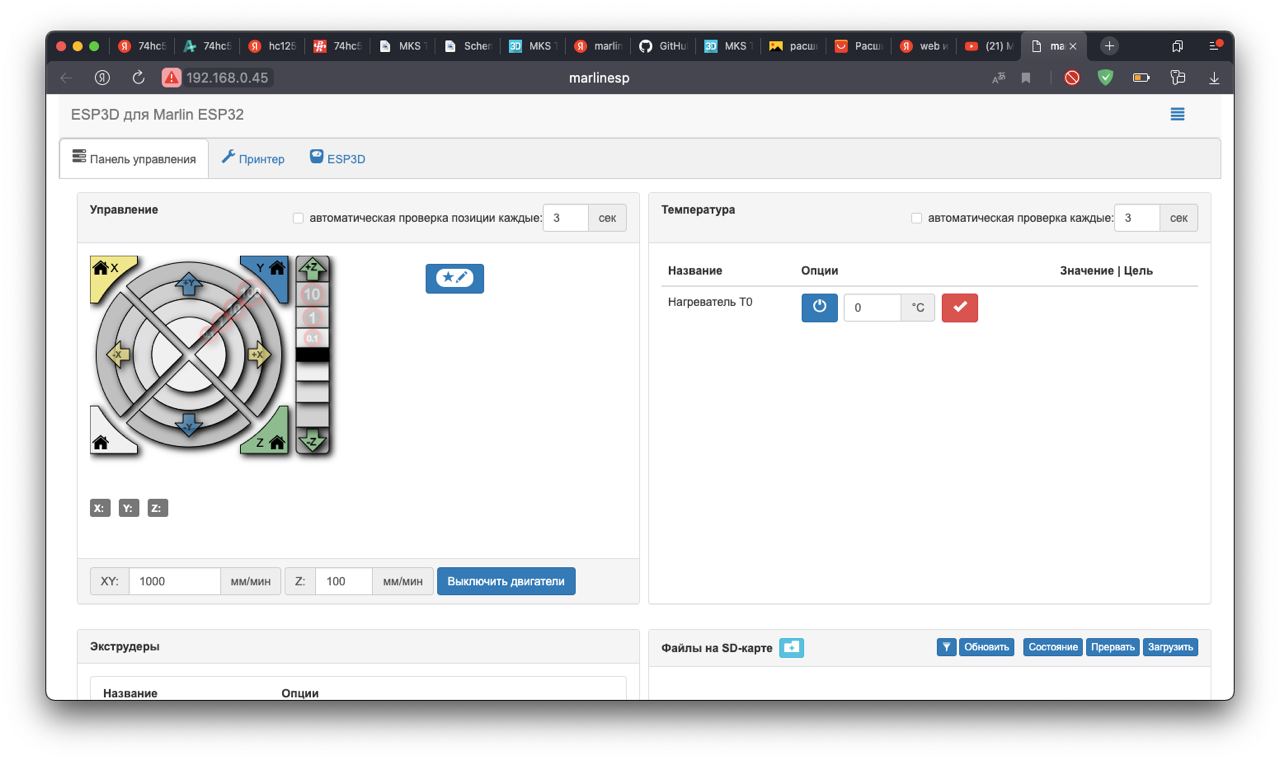

работает
Marat
Многие советуют ставить на каждое i2c устройство керамический кондер 0.1мкФ, куда именно их ставит и подойдет ли 0.22мкФ обычный?
Lucifer
Обычный это какой? Он в любом случае свой тип имеет. Но в целом да. Это сглаживающий конденсатор от пульсаций и вешать технически можешь куда угодно. Обычно вешают на линию питания
Lucifer
Lucifer
так то на sda и scl вешать смысла нету, это скорее вредно чем полезно будет. На эти пины лучше подтягивающие резисторы пихать. А вот для питания i2c устройства поч бы и нет? только они практически все и так имеют в своем устройстве такие конденсаторы) 100nF (0.1uF) это так сказать стандарт))
Marat
Я в общем отключил все от старой работающей схемы, кроме ADS1115. Подключаю его, на gpio 34 3.7В, отключаю напряжение нормализуется. i2c у меня весит на 32, 33. Попробовал припаять подтягивающие резистор меньшим сопротивлением, напряжение выросло до 3.8В. Дело не в емкости. При том все все остальное работает как часы, только такая фигня с аналоговым входом на ADC1.
Marat
Помимо него еще 3 устройства на i2c и с ними все нормально.
Lucifer
Lucifer
Я в общем отключил все от старой работающей схемы, кроме ADS1115. Подключаю его, на gpio 34 3.7В, отключаю напряжение нормализуется. i2c у меня весит на 32, 33. Попробовал припаять подтягивающие резистор меньшим сопротивлением, напряжение выросло до 3.8В. Дело не в емкости. При том все все остальное работает как часы, только такая фигня с аналоговым входом на ADC1.
а зачем ты вообще подаешь на есп такое напряжение?
Lucifer
3.3в должно быть
Marat
esp питается через вин от 5, от этих же 5 питаются i2c
Marat
на 3.3 выходе 3.3В
Lucifer
что?
Lucifer
5в?!
Lucifer
Ну чип сам 5в переживает, даже кратковременно
Lucifer
но нельзя питать есп от 5в!!!
Marat
Так там же от вин идет понижайка на плате
Lucifer
Ты минимум флэшку убьешь
Lucifer
аа
Lucifer
точн
Lucifer
неа, я бывало случайно 5в подавал)
Lucifer
ничего не подыхало)
Lucifer
а не проще проц перепаять?
Marat
Да и у меня мешок еспех, не страшно было бы, но за 2 года не 1 не сгорела
Lucifer
он же qfn
Lucifer
Да и у меня мешок еспех, не страшно было бы, но за 2 года не 1 не сгорела
кстати да, ни одного модуля до сих пор не убил Оо
Lucifer
а там не феном надо) на утюге
Lucifer
столько мучился с перепайкой этих чипов
Lucifer
тут либо утюг, либо через трафарет
Marat
Они ппц живучие, сколько раз я щупом промазывал и кз устраивад
Lucifer
при стоимости модуля, да
Lucifer
проще выкинуть)
Lucifer
кз разный бывает) я на днях устроил кз и случайно подал 24вольта на мегу2560)
Lucifer
Не, все началось с кз)
Lucifer
ну я промахнулся радиатором 😂
Lucifer
долбануло знатно, с искрами, все как положено)
Lucifer
эм, а зачем? если мне шаговый двигатель питать?
Lucifer
100ампер это дофига. У меня предел 10ампер
Marat
У меня 5В формирует lm2596, хочу на вход ей доп кондер повесить, из доноров есть 1500мкФ, больше нету, имеет смысл?
Marat
хотя можно паралленьно, но нет столько места
