Anonymous
Anonymous
Вот только получается 20 вт 12 в потом степдаун конвертор для еспшки?
Anonymous
Как то очень много бп в одном приборе , гасить с 12 вольт до 3.3 линейным...
Anonymous
Нет. Есть несколько таких горелых. Там спец микрухи, линейные драйвера. Это все я бы выкинул, а в корпусе собрал полностью новый девайс. С шим регуляцией и есп
Anonymous
Работать с фр4 и лут умею. Даже с фоторезистом. Я хотел ставить нормальный импульсник 12а 2а например. Потом степдаун для есп и полевиком рулить 12в самодельной матрицей
Anonymous
Ну все что написано выше. Я думаю что подобный велик уже до меня придумали. Просто я не правильно гуглю....
Valeriy
У драйвера Mean Well качество освещения при пониженной яркости лучше будет?
C
Оу нужен для показометра?
нет, ОУ нужен для того, чтоб ацп корректно принимал сигнал после высокоомного делителя.
с другой стороны если частоты не большие, то можно и без оу обойтись
321
Evgeniy
Есть ли способы управлять так же, как этот Mean Well? Но после обычного БП на 48 вольт?
LED лента напряжением управляется, только не от 0 до 48В, а например 20-30...48В, ниже некоторого значения лента не будет светиться.
Mean Well HLG-60-48 - он вообще не для лент, а для COB/LED матриц, током управляет
Buck DC-DC, управляемый ШИМ (без мерцания, 50-100 кГц) или ШИМ (с мерцанием 500...18000 Гц).
Вариант без опторазвяки будет работать, с общей землёй, только если пробьет ключ - сгорит и ESP
Alex
LED лента напряжением управляется, только не от 0 до 48В, а например 20-30...48В, ниже некоторого значения лента не будет светиться.
Mean Well HLG-60-48 - он вообще не для лент, а для COB/LED матриц, током управляет
Buck DC-DC, управляемый ШИМ (без мерцания, 50-100 кГц) или ШИМ (с мерцанием 500...18000 Гц).
Вариант без опторазвяки будет работать, с общей землёй, только если пробьет ключ - сгорит и ESP
Насколько я помню яркость светодиодов зависит от тока, но по закону ома...
Evgeniy
Насколько я помню яркость светодиодов зависит от тока, но по закону ома...
Правильно, только к LED ленте это не относится - лента питается напряжением
Evgeniy
Насколько я помню яркость светодиодов зависит от тока, но по закону ома...
Отдельные пиксели/цепочки на ленте - питаются током
Evgeniy
@sotnikov_link Возьмите готовый: https://www.aliexpress.com/i/33002654856.html К нему источник напряжения на 48В, не путайте с источником тока
Marat
Блин, на курсере российские курсы заблокировали. :( Кто нибудь знает еще адекватные курсы по с++ с сертификатом типа поясов Яндекса?
Fb
ОпенЭду посмотри
Fb
Может ещё на Степик продублированы
Valeriy
@sotnikov_link Возьмите готовый: https://www.aliexpress.com/i/33002654856.html К нему источник напряжения на 48В, не путайте с источником тока
Как им можно управлять с ESP32?
Evgeniy
Как им можно управлять с ESP32?
Ну, купите, разберете корпус, дальше придумаете что-нибудь 😁
Valeriy
LED лента напряжением управляется, только не от 0 до 48В, а например 20-30...48В, ниже некоторого значения лента не будет светиться.
Mean Well HLG-60-48 - он вообще не для лент, а для COB/LED матриц, током управляет
Buck DC-DC, управляемый ШИМ (без мерцания, 50-100 кГц) или ШИМ (с мерцанием 500...18000 Гц).
Вариант без опторазвяки будет работать, с общей землёй, только если пробьет ключ - сгорит и ESP

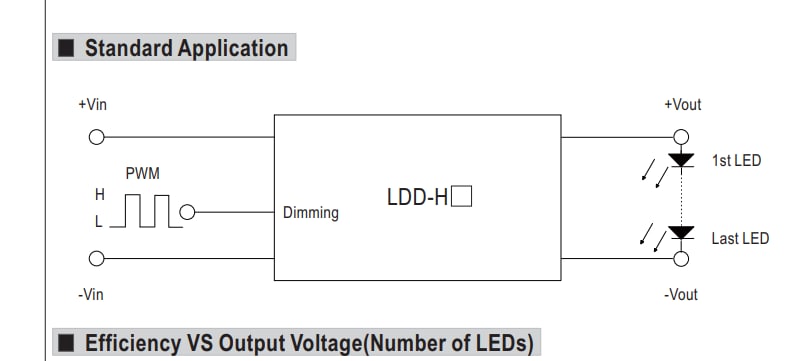

Вот такой DC/DC LED Driver тоже не подойдёт для моего освещения?
https://www.chipdip.ru/product/ldd-1000h
Evgeniy
Не подойдет, это тоже источник тока, а для лент - только источники напряжения + диммер
Evgeniy
@sotnikov_link Вот источники питания для светодиодных лент: https://arlight.ru/catalog/ac-dc-istochniki-napryazheniya-48v-179/
Evgeniy
Evgeniy
Светодиоды напрямую подключаются - это источник тока
Evgeniy
У автора ленты
Evgeniy
Evgeniy

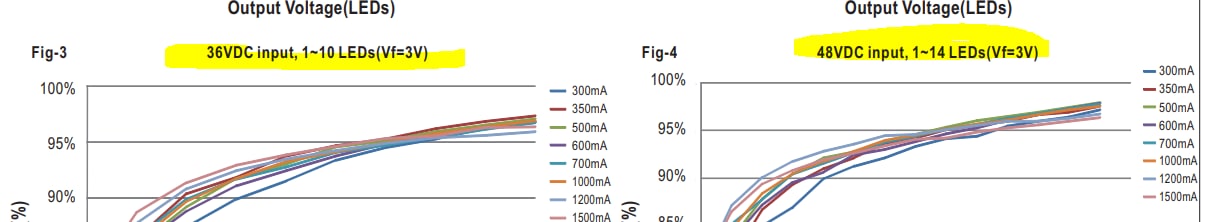

И вот еще пруф - даже падение напряжения на каждом светодоиде указано!
Текст голосового сообщения:
От Emil Halikov:
Не распознано
Evgeniy
Я вообще удивлен, что LED диммеры для лент на 48В - штука редкая,
Evgeniy
Еблей не надо такой заниматься! Ничего хорошего не получится.
Evgeniy
Потом потребуется 2 ленты подключить - и сново ворох проблем
Evgeniy
Опять ничего хорошего. Предлагал же взять с али готовый диммер и не париться или ОДИН транзистор поставить и ШИМить, как и задумывалось.
Evgeniy
И вот такой питальник, если лента на 10 Вт: https://www.chipdip.ru/product/rs-15-48
Valeriy
Опять ничего хорошего. Предлагал же взять с али готовый диммер и не париться или ОДИН транзистор поставить и ШИМить, как и задумывалось.
К транзистору ещё обвязку надо собрать: убрать помехи от питания МК, защититься от пускового тока и защититься от искры при выключении нагрузки?
Valeriy
Пока нет, но хотел один вместо 5 БП.
sat
ага , тоже интересно
Evgeniy
Вариант раскурочить китайский диммер и воткнуть туда ESP очень привлекателен))
sat
у меня транзистор и все , чего там напридумывал
Denis
на 7 кГц мёртвые зоны сверху и снизу по 10-15 при шим 8бит...
sat
нет , 30 вольтовый полевик
Valeriy
Ага, начитался всякого, выписал о чём надо подумать 🙂 Ерунда это всё?
Evgeniy
@testtest133 чем выше напряжение, тем больше проявляются всякие наводки через емкость, особенно на цифру, вроде ESP32, из практики около 48В источника срабатывал триггер, питаемый от 3.3В, через емкость
sat
нагрузкой, если реле то, диодик надо , если транзистор не держит удвоенное напряжение и от самоинд сгорит
Denis
за свою карьеру около ведра потратил...
Valeriy
то есть достаточно голого транзистора?)
sat
ленту сразу подключать , диод не нужен
sat
ленты подключаю через smd sot23 транзисторы на 5 А
Evgeniy
Смотря что нужно - надежно, шим на 18 кГц, чтобы не мерцал и не пищал - одно решение, много деталей. Вариант дешево "и так сойдет" - один транзистор, горстка резисторов. Работать будет соответсвенно)) Может пару ESP будет сожжено перед запуском.
sat
голого транзистора не достаточно , резистор на землю от затвора
Evgeniy
конечно..... и последовательно с затвором тоже
Evgeniy
А еще вопрос: нахера напрямую подключать к SoC???
sat
последовательно не нужен !
Evgeniy
Почему нельзя воткнуть драйвер полевика, чтобы поднять частоту до 18 кГц?
sat
в некоторых случаях нужен ,все часные случаи
Evgeniy
В этом случае как раз и нужен 😁😁
sat
до 500 герц не нужен
sat
а на высок частоту , драйвер нужен
Evgeniy
Минимальная защита порта, ограничение тока заряда емкости затвора
sat
зависит от емкости затвора
Evgeniy
Так там жирный полевик будет, на 48В же, наверняка в корпусе с фланцем. А еще это уберет лишние потери на полевике...
sat
через такой же полевик в порту на кристале
sat
фигасе , вот теперь и вопрос , а каким монстром управлять
Evgeniy
Ну вообщем - нравится вам так, делайте, самый ненадежный способ
sat
у меня в мелкой серии стоит , по 3.5 А на лентах на 500 кгц, емкость затвора 500 пик
Denis
начальный ток наверняка привысит 40 ма
sat
500 герц пардон
Evgeniy
последовательно не нужен !
Мне очень расхотелось так делать, после одного устройства: там ребята воткнули через 100 Ом резистор затвор полевика на STM32, полевик был пробит: сгорел и порт МК и резистор (и нагрузка, которой полевик управлял). Потом ебся с ремонтом этого барахла. Тоже 48В, ШИМ.
Denis
а у меня стоит пара 807 817 а дальше полевик
sat
не утверждаю, все зависит от частоты , ескости заткора и допустимых токов порта мк
Denis
через кристалл токи заряд разряд пускать в любом случае плохая идея...
sat
опять же на какую емкость
Denis
особенно если ацп в проэкте както задействован
sat
в некоторых случаях только драйвер
Evgeniy
опять же на какую емкость

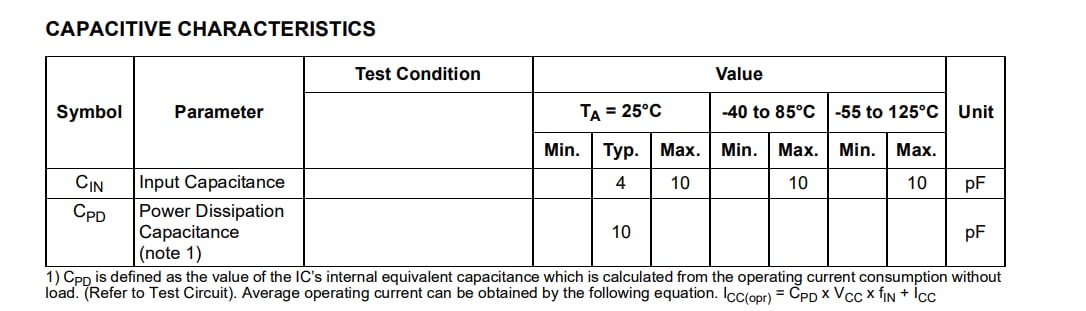

Сейчас закроем этот вопрос! Смотри: https://www.st.com/resource/en/datasheet/cd00001412.pdf
